「BIM分享」IFC文件查看攻略:在线+本地工具

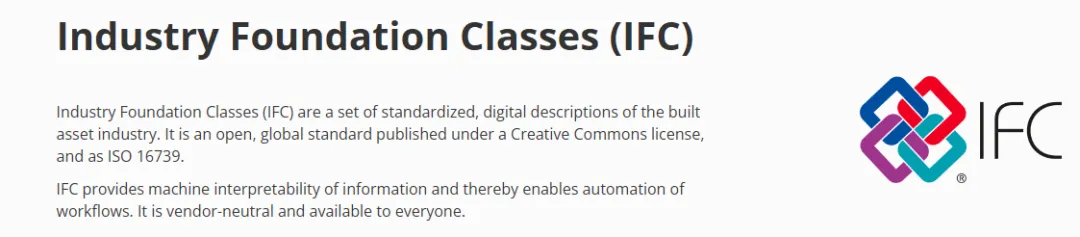

01 开放性与通用性

02 全生命周期覆盖

03 支持全专业、跨阶段协作

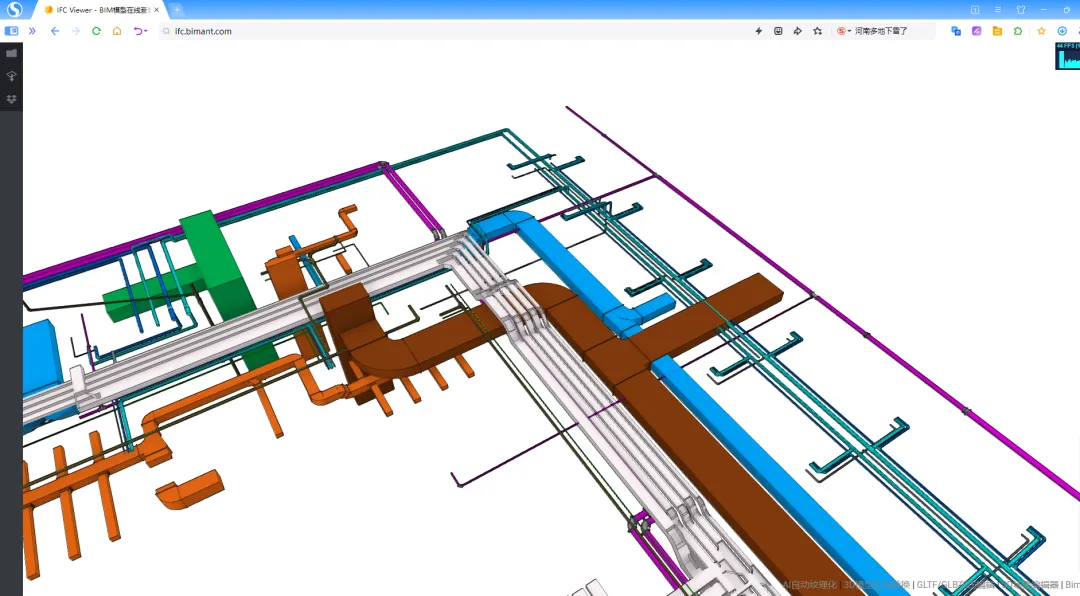

01 BimAnt IFC Viewer

• 核心亮点：不用注册！上传即预览，支持剖切查看模型。

• 适用场景：小型模型临时查看、跨团队分享。

• 支持版本：IFC2x3/IFC4

02 NSDT 3DConvert

• 核心亮点：不仅支持ifc格式，而且支持OBJ、STL、STP等多种格式。

• 适用场景：进行大模型、精细模型等的临时在线查看。需要登录且需付费去除水印。

• 链接：https://3dconvert.nsdt.cloud/3dshow

• 支持版本：IFC2x3/IFC4

01 Autodesk Revit（行业主流）

• 核心亮点：能看能改！兼容BIM全流程数据（成本、进度都能关联），可装插件做碰撞检测。

• 适用场景：建筑设计全流程、需要编辑IFC文件的项目。

• 下载链接：https://www.autodesk.com.cn/products/revit/trial-intake

• 支持版本：IFC2x3/IFC4/IFC4x1

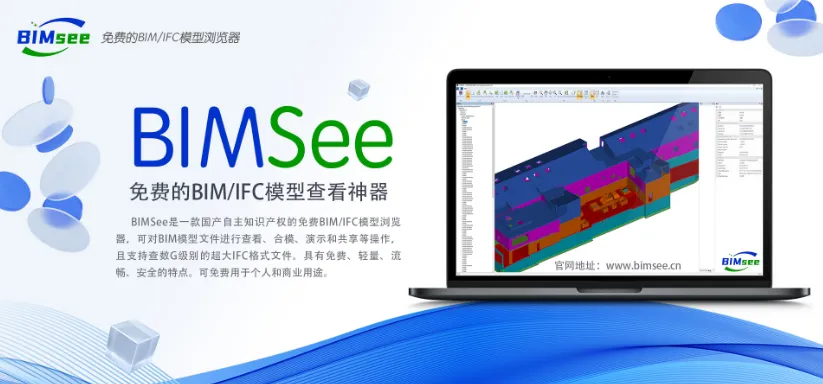

02 BIMsee（国产免费神器）

• 核心亮点：可免费用于个人和商业用途！无损提取模型结构、构件几何和属性；支持多文件合模，可非常流畅地查看大体量模型；提供距离、角度、面积等测量工具；提供动画制作工具，输出avi视频；提供硬碰撞和软碰撞两种模式，输出碰撞报告。可安全发布独立的三维exe程序运行于任意windows电脑。

• 适用场景：BIM模型集成浏览、碰撞检查、三维可视化交底等应用场景。

• 下载链接：http://www.bimsee.cn

• 支持版本：IFC2x3/IFC4/IFC4.2/IFC4.3

图片来源于BIMsee官网

03 Tekla Structures（钢结构专属）

• 核心亮点：能看螺栓 / 焊缝细节，关联加工图纸 + 材料清单，还能检测碰撞。

• 适用场景：钢结构项目、工厂加工协同。

• 下载链接：https://www.tekla.com/cn/%E4%BA%A7%E5%93%81/tekla-structures

• 支持版本：IFC2x3/IFC4

04 Bentley Microstation（基础设施专用）

• 核心亮点：适配桥梁 / 隧道等大项目，能看毫米级细节，关联 GIS 地理数据。

• 适用场景：市政、水利、道路项目。

• 下载链接：https://www.bentley.cn/software/

• 支持版本：IFC2x3/IFC4

05 Trimble SketchUp（新手友好）

• 核心亮点：操作简单（拖拽查看），基础版免费，能压缩模型。

• 适用场景：建筑草图关联模型查看。

• 下载链接：https://www.sketchupchina.com/

第三类 开发工具库

01 IFC.js

• 核心亮点：开源免费！基于JavaScript，能搭浏览器端轻量化工具，内置导航 / 选择功能。

• 最适合：企业定制专属查看工具、网页端轻量化需求。

• 源码链接：https://github.com/mrdoob/three.js/

• 支持版本：IFC2x3/IFC4。
