影刀RPA如何在网页和桌面软件中实现自动滚动长截图?最好同时支持横向滚动/纵向滚动的?

一、大致思路

今天介绍的这个方案，主要是借助PixPin软件自带的”长截图”功能实现的，软件本身支持通过【长截图、更改滚动方向、自动滚动】来实现横向滚动或者纵向滚动。

在这套方案的实际自动化流程中，我们要处理的核心逻辑有两个：

• 如何确定截图可视区域的坐标，以此来实现”PixPin自动化框选截图区域”

• 如何判断滚动结束，执行下一步的”保存”

1. 关于”获取坐标/区域框选”

获取截图区域的坐标，我这里提供两种思路：

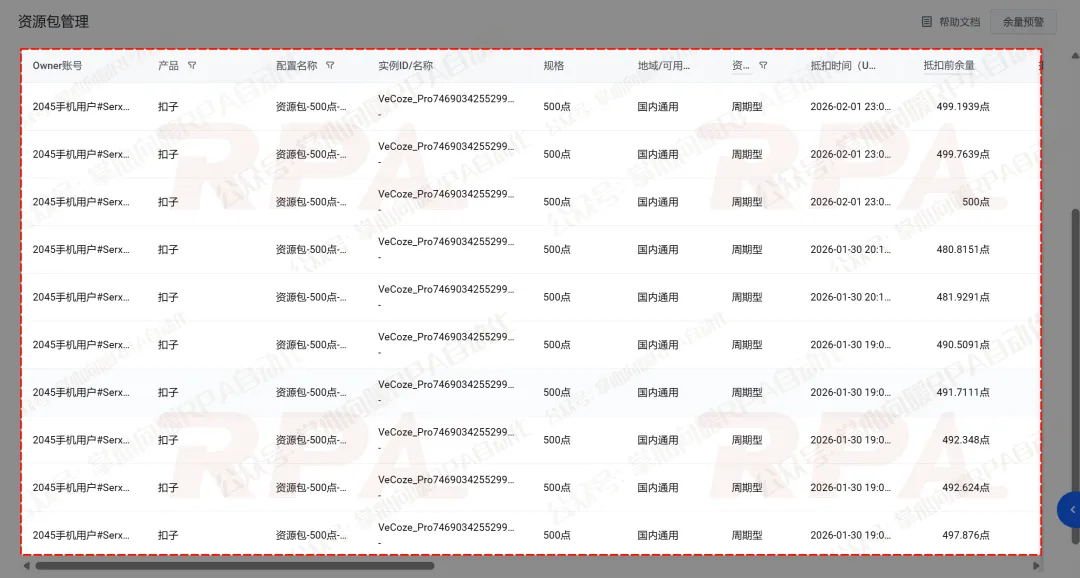

思路01：通过一段”鼠标屏幕框选的Python代码”，唤起全屏遮罩供用户手动框选截图可视区域，自动处理DPI缩放，返回影刀通用的逻辑坐标。

示例输出结果：{‘x’: 210, ‘y’: 225, ‘width’: 1187, ‘height’: 582, ‘left’: 210, ‘top’: 225, ‘right’: 1397, ‘bottom’: 807}

# 使用此指令前，请确保安装必要的Python库：# 无需安装额外库，使用Python内置 tkinter 模块及影刀内置 xbot 模块import tkinter as tkimport ctypesfrom typing import *try:    from xbot.app.logging import trace as printexcept:    from xbot import printdef get_logic_region_selector() -> dict:    """    title: 鼠标屏幕框选(返回逻辑坐标)    description: 唤起全屏遮罩供用户框选区域，自动处理DPI缩放，返回影刀通用的逻辑坐标。    inputs:         - 无    outputs:         - region (dict): 包含逻辑坐标的字典，格式: {'x': int, 'y': int, 'width': int, 'height': int}。取消则返回None。    """    # 1. 获取屏幕缩放比例 (Scale Factor)    # 影刀逻辑坐标 = 物理像素 / scale    try:        hdc = ctypes.windll.user32.GetDC(0)        dpi_x = ctypes.windll.gdi32.GetDeviceCaps(hdc, 88) # LOGPIXELSX = 88        ctypes.windll.user32.ReleaseDC(0, hdc)        scale = dpi_x / 96.0     except:        scale = 1.0    selection_result = {}    class ScreenSelector:        def __init__(self, scale_factor):            self.root = tk.Tk()            self.scale = scale_factor            # 设置窗口属性：无边框、半透明、置顶            self.root.overrideredirect(True)            self.root.attributes("-alpha", 0.3)            self.root.attributes("-topmost", True)            # 使用 winfo 获取的是逻辑尺寸，正好覆盖逻辑屏幕            screen_width = self.root.winfo_screenwidth()            screen_height = self.root.winfo_screenheight()            self.root.geometry(f"{screen_width}x{screen_height}+0+0")            self.canvas = tk.Canvas(self.root, width=screen_width, height=screen_height, cursor="cross", bg="gray")            self.canvas.pack()            self.canvas.bind("<ButtonPress-1>", self.on_press)            self.canvas.bind("<B1-Motion>", self.on_drag)            self.canvas.bind("<ButtonRelease-1>", self.on_release)            self.root.bind("<Escape>", self.on_cancel)            self.root.bind("<Button-3>", self.on_cancel)            self.start_x = None            self.start_y = None            self.current_rect = None        def on_press(self, event):            self.start_x = event.x            self.start_y = event.y            self.current_rect = self.canvas.create_rectangle(                self.start_x, self.start_y, self.start_x, self.start_y,                 outline="red", width=2            )        def on_drag(self, event):            if self.current_rect:                self.canvas.coords(self.current_rect, self.start_x, self.start_y, event.x, event.y)        def on_release(self, event):            # 获取选取的逻辑坐标（Tkinter 在未开启感知时默认返回逻辑坐标）            left = min(self.start_x, event.x)            top = min(self.start_y, event.y)            right = max(self.start_x, event.x)            bottom = max(self.start_y, event.y)            width = right - left            height = bottom - top            if width > 5 and height > 5:                selection_result['x'] = int(left)                selection_result['y'] = int(top)                selection_result['width'] = int(width)                selection_result['height'] = int(height)                selection_result['left'] = int(left)                selection_result['top'] = int(top)                selection_result['right'] = int(right)                selection_result['bottom'] = int(bottom)            self.root.quit()            self.root.destroy()        def on_cancel(self, event):            self.root.quit()            self.root.destroy()        def start(self):            self.root.mainloop()    # 2. 执行框选    print(f"正在启动框选工具(当前系统缩放: {scale*100}%)...")    selector = ScreenSelector(scale)    selector.start()    # 3. 结果处理    if not selection_result:        print("用户取消了框选")        return None    else:        print(f"成功获取逻辑坐标: {selection_result}")        return selection_result

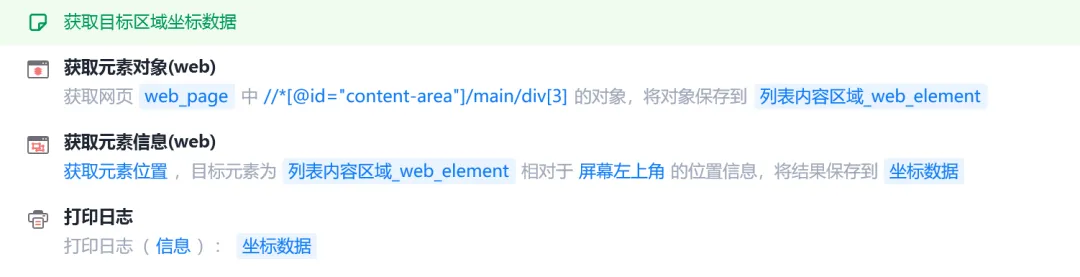

思路02：获取目标区域元素，得到其逻辑坐标。示例输出结果：Rectangle(left=211, top=225, right=1396, bottom=810, center_x=803, center_y=517, width=1185, height=585)。

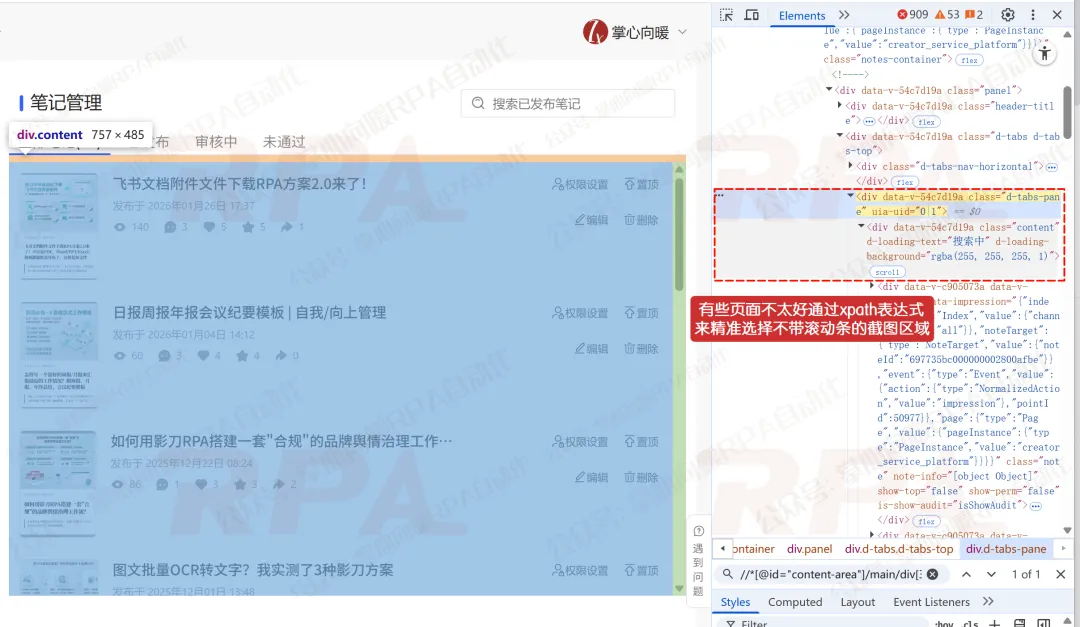

PS. 通常我们并不希望把滚动条载入截图区域，但在某些网页，滚动条和截图区域并不容易完整分割开来，就没法写Xpath表达式，针对这种情况，推荐使用”思路01″来实现，可以无视网页结构来获取区域坐标。

得到区域坐标后，下一步就是唤起PixPin的截图功能，并自动拉选区域，这里使用下述代码来实现：

# 使用此指令前，请确保安装必要的Python库：# 无需安装额外库，使用影刀内置 xbot 模块# 开发者公众号：掌心向暖RPA自动化from xbot import win32import ctypesimport timefrom typing import *try:    from xbot.app.logging import trace as printexcept:    from xbot.app.logging import printdef get_screen_scale_factor() -> float:    """获取主屏幕的缩放比例 (例如 1.0, 1.25, 1.5)"""    try:        user32 = ctypes.windll.user32        # 获取逻辑分辨率        user32.SetProcessDPIAware() # 临时开启感知以获取真实分辨率        w_phys = user32.GetSystemMetrics(0) # SM_CXSCREEN        # 获取设备上下文        hdc = user32.GetDC(0)        # 逻辑像素密度        w_log = ctypes.windll.gdi32.GetDeviceCaps(hdc, 118) # HORZRES (逻辑宽度)        user32.ReleaseDC(0, hdc)        # 如果无法直接获取，尝试更简单的比值计算        # 实际上，GetSystemMetrics(0) 在 SetProcessDPIAware 后返回物理宽        # 我们通常假设标准 DPI 是 96        # scale = 物理像素 / (逻辑像素 * 96 / DPI) ... 比较复杂        # 简化方案：直接获取 DPI 缩放        # LOGPIXELSX = 88        hdc = user32.GetDC(0)        dpi_x = ctypes.windll.gdi32.GetDeviceCaps(hdc, 88)        user32.ReleaseDC(0, hdc)        scale = dpi_x / 96.0        print(f"检测到屏幕缩放比例: {scale * 100}%")        return scale    except:        return 1.0def auto_drag_with_dpi_fix(region_data: dict, speed: str = "middle") -> bool:    """    title: 自动拉选区域(修复DPI偏移)    description: 自动根据屏幕缩放比例修正坐标，模拟鼠标从左上角拖拽到右下角。    inputs:         - region_data (dict): 包含坐标信息的字典        - speed (str): 鼠标移动速度，'instant', 'fast', 'middle', 'slow'    outputs:         - result (bool): 执行成功返回True    """    try:        # 1. 获取缩放因子        scale = get_screen_scale_factor()        # 2. 解析原始坐标        raw_start_x = region_data.get('left', region_data.get('x'))        raw_start_y = region_data.get('top', region_data.get('y'))        raw_end_x = region_data.get('right')        raw_end_y = region_data.get('bottom')        if raw_end_x is None: raw_end_x = raw_start_x + region_data.get('width', 0)        if raw_end_y is None: raw_end_y = raw_start_y + region_data.get('height', 0)        # 3. 进行 DPI 坐标换算 (物理 -> 逻辑)        # int() 取整防止小数坐标        start_x = int(raw_start_x / scale)        start_y = int(raw_start_y / scale)        end_x = int(raw_end_x / scale)        end_y = int(raw_end_y / scale)        print(f"坐标修正: 起点({raw_start_x}->{start_x}), 终点({raw_end_x}->{end_x})")        # 4. 执行拖拽动作 (使用修正后的坐标)        # 移动到起点        win32.mouse_move(start_x, start_y, relative_to='screen', move_speed='instant', delay_after=0.2)        # 按下        win32.mouse_click(button='left', click_type='down', delay_after=0.2)        # 拖拽到终点        win32.mouse_move(end_x, end_y, relative_to='screen', move_speed=speed, delay_after=0.2)        # 抬起        win32.mouse_click(button='left', click_type='up', delay_after=0.1)        return True    except Exception as e:        print(f"操作失败: {e}")        return False

2. 关于”判断滚动结束”

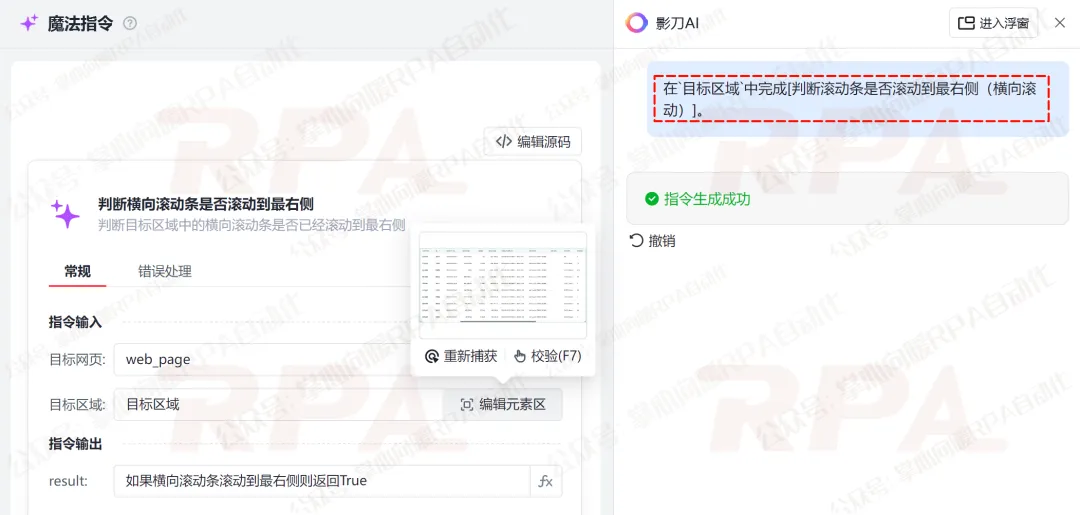

网页端：如果目标截图区域有滚动条，则使用“魔法指令–网页自动化”捕获包含滚动条的截图区域，输入如下图中的话。

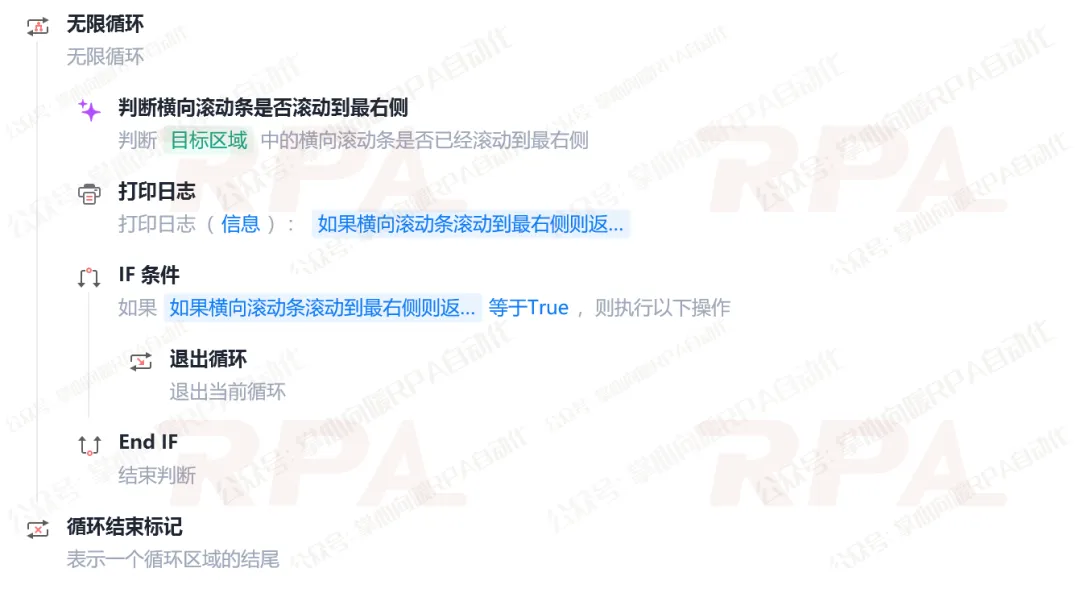

生成的指令会：执行JavaScript获取滚动条位置信息，判断横向滚动条是否滚动到最右侧。我们可以根据其判断结果，来判断PixPin的“自动截图”功能是否执行结束。

桌面端：桌面端有滚动条，但是很多时候我们很难捕获到，这里可以【基于起终点计算出离散坐标列表，利用‘按住鼠标’配合‘Foreach循环’进行分段位移，并通过实时比对当前Y坐标与终点Y坐标】来判断是否滚动到底，这是一种非常底层、稳定可控的方案，同样适用于网页端。

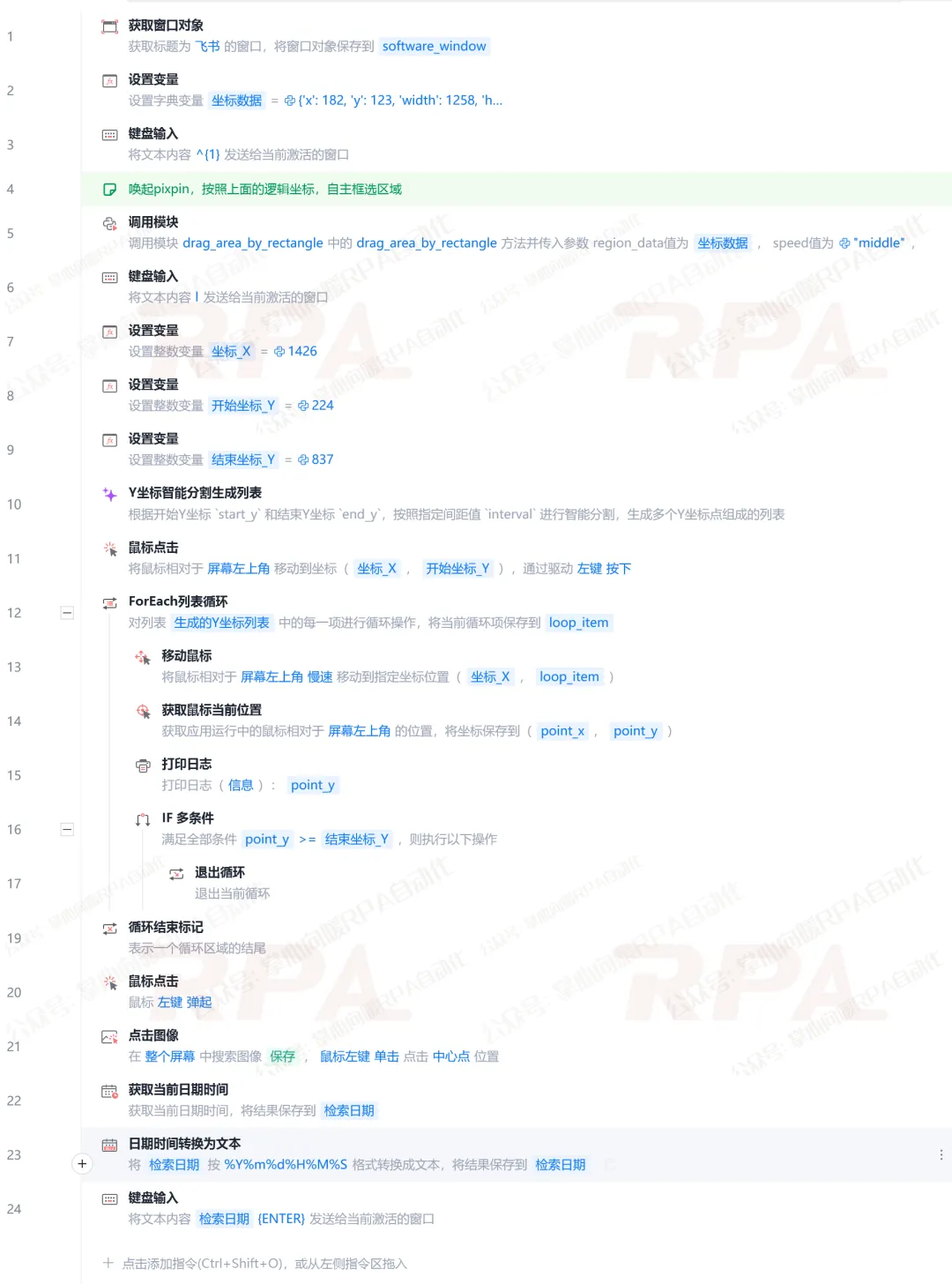

下面我换种更结构化的表达，将该流程分为4个阶段，来进一步阐述这个方案的核心逻辑：

👉 第一阶段：数据准备与轨迹计算

• 定义好滚动条的水平位置”Scroll_x“（*下面案例中该值为”1426″），滑块的初始高度”Start_y“（*下面案例中该值为”224″）和目标底部的极限高度”End_y“（*下面案例中该值为”837″）。

• 利用”魔法指令”，根据开始Y坐标 `Start_y` 和结束Y坐标 `End_y`，按照指定间距值（*下面案例中该值为”70像素”）进行智能分割，生成多个Y坐标点组成的列表/后续鼠标移动的所有落脚点，例如[224, 294, 364, 434, 504, 574, 644, 714, 784, 837]。

from typing import *try:    from xbot.app.logging import trace as printexcept:    from xbot import printdef generate_y_coordinate_list(start_y, end_y, interval):    """    title: Y坐标智能分割生成列表    description: 根据开始Y坐标 `start_y` 和结束Y坐标 `end_y`，按照指定间距值 `interval` 进行智能分割，生成多个Y坐标点组成的列表。    inputs:        - start_y (int): 开始Y坐标，eg: "0"        - end_y (int): 结束Y坐标，eg: "100"        - interval (int): 指定间距值，eg: "10"    outputs:        - y_coordinate_list (list): 生成的Y坐标列表，eg: "[0, 10, 20, 30, 40, 50, 60, 70, 80, 90, 100]"    """    if not isinstance(start_y, int) or not isinstance(end_y, int):        raise ValueError("开始Y坐标和结束Y坐标必须为整数")    if interval <= 0:        raise ValueError("间距值必须为正数")    def _generate_y_points(start, end, step):        """根据起始点、结束点和步长生成Y坐标序列"""        points = []        if start <= end:            # 正向递增            current = start            while current <= end:                points.append(current)                current += step            # 确保包含结束点            if points[-1] != end:                points.append(end)        else:            # 反向递减            current = start            while current >= end:                points.append(current)                current -= step            # 确保包含结束点            if points[-1] != end:                points.append(end)        return points    # 生成Y坐标列表    y_coordinate_list = _generate_y_points(start_y, end_y, interval)    return y_coordinate_list

👉 第二阶段：初始定位与抓取

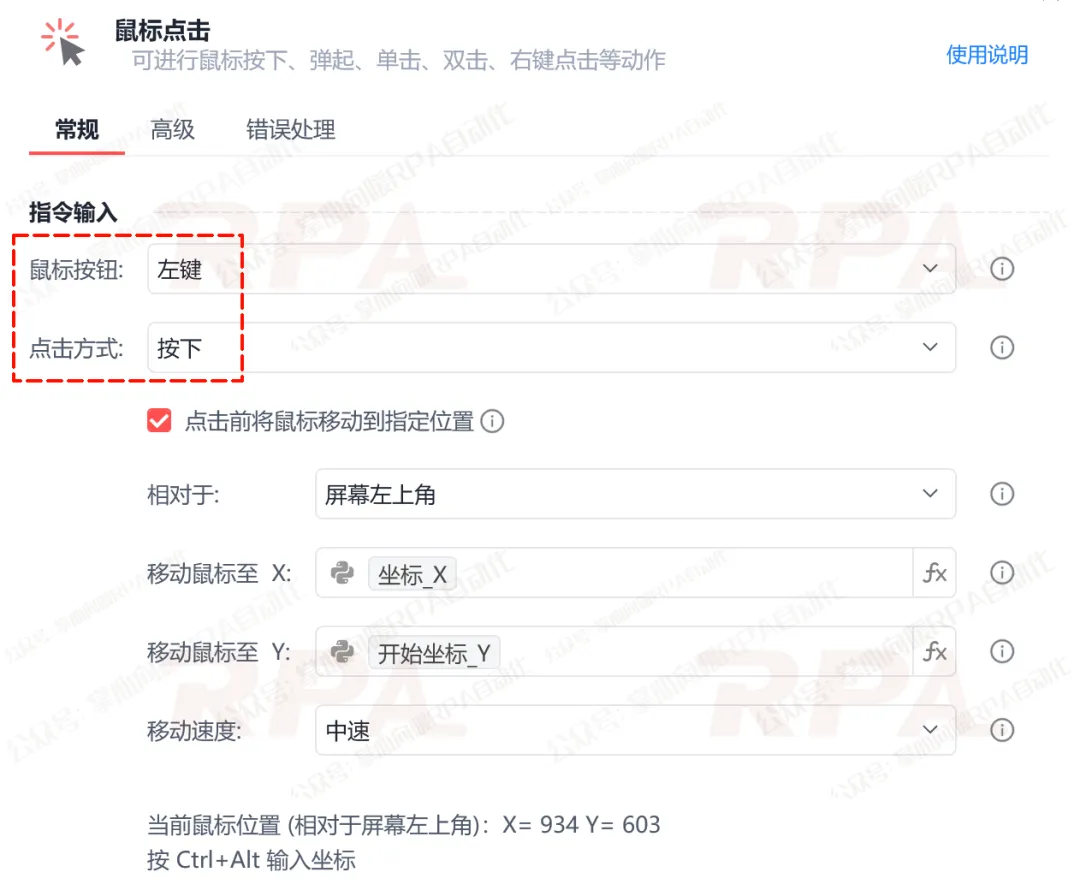

使用”鼠标点击”指令，先将鼠标指针精确移动到滑块的起始位置，”点击方式”选择“按下“，此时，鼠标状态变为”拖拽模式”。

👉 第三阶段：分步拖拽与实时监测（核心）

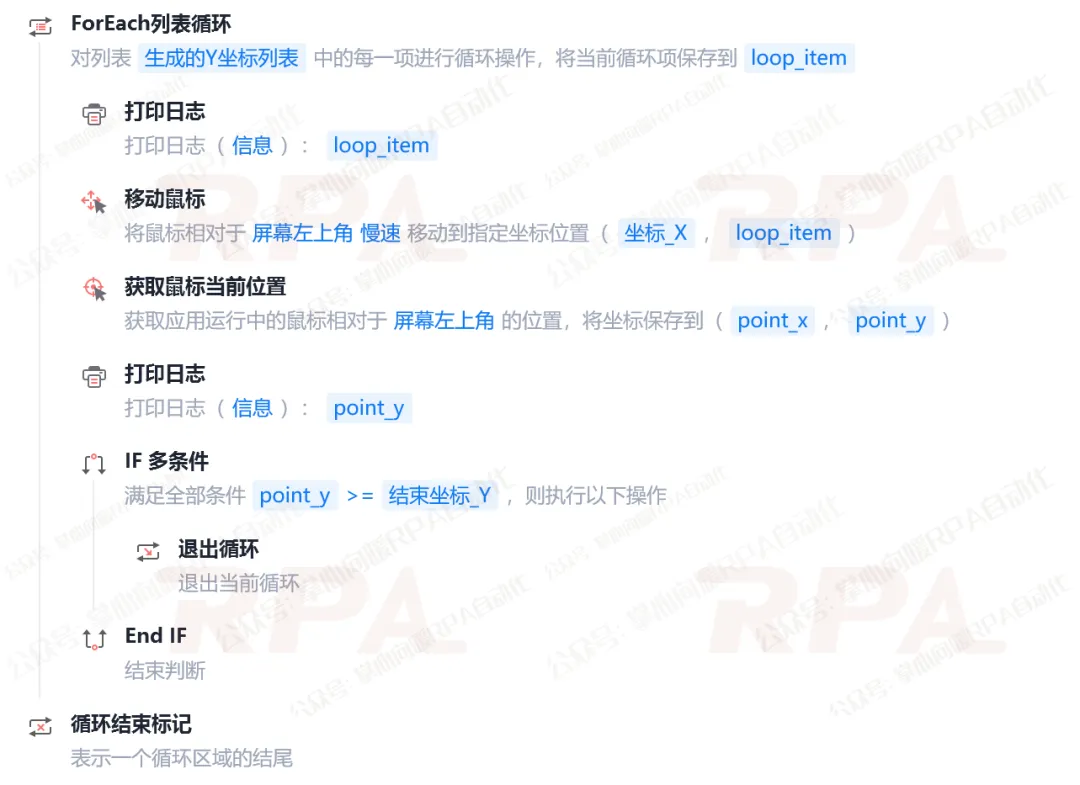

• 进入“For Each循环”，依次取出坐标点列表中的每一个Y坐标。

• 移动鼠标：在保持左键按下的状态下，将鼠标移动到下一个 [Scroll_x，Y 坐标] 的位置点。

• 获取鼠标位置：每次移动后，立即读取当前鼠标的真实 Y 坐标。

• IF 判断：如果”当前Y坐标 >= End_y”，说明已经拖到底了，执行”退出循环”。否则，继续下一次循环，往下拉一段距离。

👉 第四阶段：释放与结束

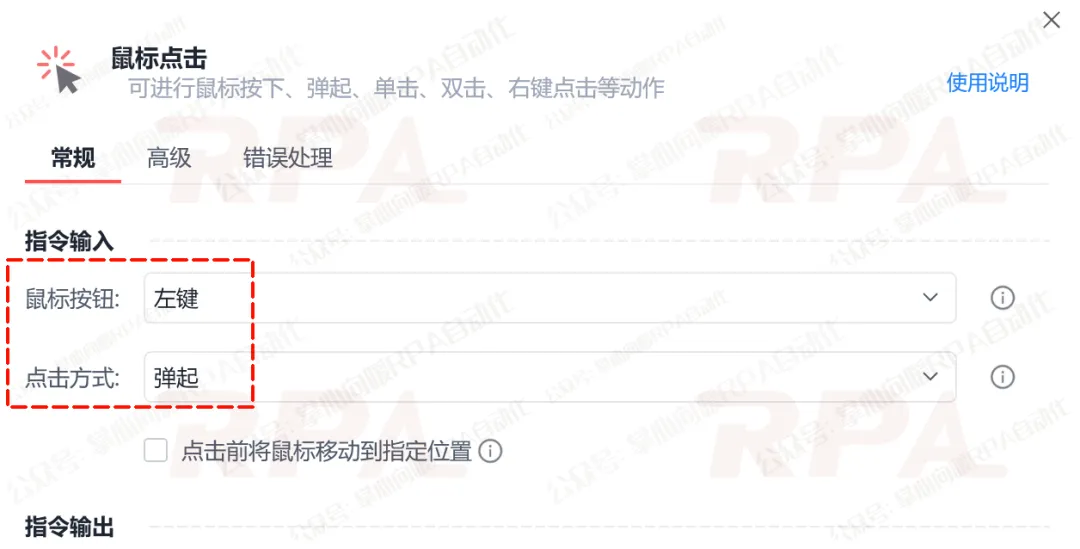

跳出循环后，必须执行弹起鼠标，否则鼠标左键一直处于按下状态，会影响后续操作。

除此之外，我们也可以根据页面中的【其他固定标识】（不少页面在滚动到底部时，通常会出现“没有更多了”、“到底了”或者特定的底部图标，如版权信息）、【元素列表的最后一项】等是否出现在屏幕可视区域来判定。

如果你正在做自动化截图、报告留档、取证、数据留存，这套思路非常值得直接复用。以上，我们下期分享见！
