【软件分享】高效设计,一键成表 | 专业钢筋型式设计与钢筋明细表自动生成系统

在土木工程与结构设计领域，钢筋下料与型式设计是一项重复性高、细节繁琐的核心工作。传统方式往往依赖CAD手动绘制，耗时费力且容易出错。今天，我们为您带来一款能够显著提升此项工作效率的利器——钢筋型式设计与明细表系统V1.0，后期持续更新。

本软件致力于将钢筋设计过程标准化、可视化、自动化，让工程师从重复的绘图和制表中解放出来，更专注于设计本身。

---

一、 软件核心价值与功能全景

钢筋型式设计与明细表系统V1.0是一款轻量级、专业化的桌面应用软件。它精准聚焦于钢筋设计中的两个关键环节：

1. 可视化钢筋型式设计：提供类似简易CAD的交互画布，让您通过点击、拖拽直观地“绘制”出钢筋形状，并智能添加尺寸标注。



2. 结构化明细表生成与管理：将设计好的钢筋型式与工程参数（直径、根数、所属构件等）结合，一键生成符合施工习惯的明细表，并可直接导出为PDF。



三大核心功能，贯穿设计到输出：

• 自由设计：支持水平筋、竖直筋、斜筋、圆形筋等多种基本元素，组合出复杂钢筋型式。




• 智能成表：设计、参数、数量联动，自动填充明细表，支持灵活调整与排序。



• 无缝输出：导出高精度PDF，可直接插入CAD图纸作为附图，或打印用于施工交底。



---

二、 极简部署：绿色版，无需安装

本软件为纯绿色版本，不写注册表，不产生系统垃圾。

部署流程如下：

1. 获取：下载发布的软件压缩包。

2. 解压：将其解压到您电脑上的任意目录，如 D:\工程设计工具\。

3. 运行：进入解压后的文件夹，直接双击 钢筋型式设计与明细表系统V1.0.exe 文件即可启动软件。

提示：建议将快捷方式发送到桌面，方便日后使用。

---

三、 核心功能详解与操作指南

功能模块一：钢筋型式设计器

这是软件的“图形工作站”，所有钢筋形状都在这里创作。

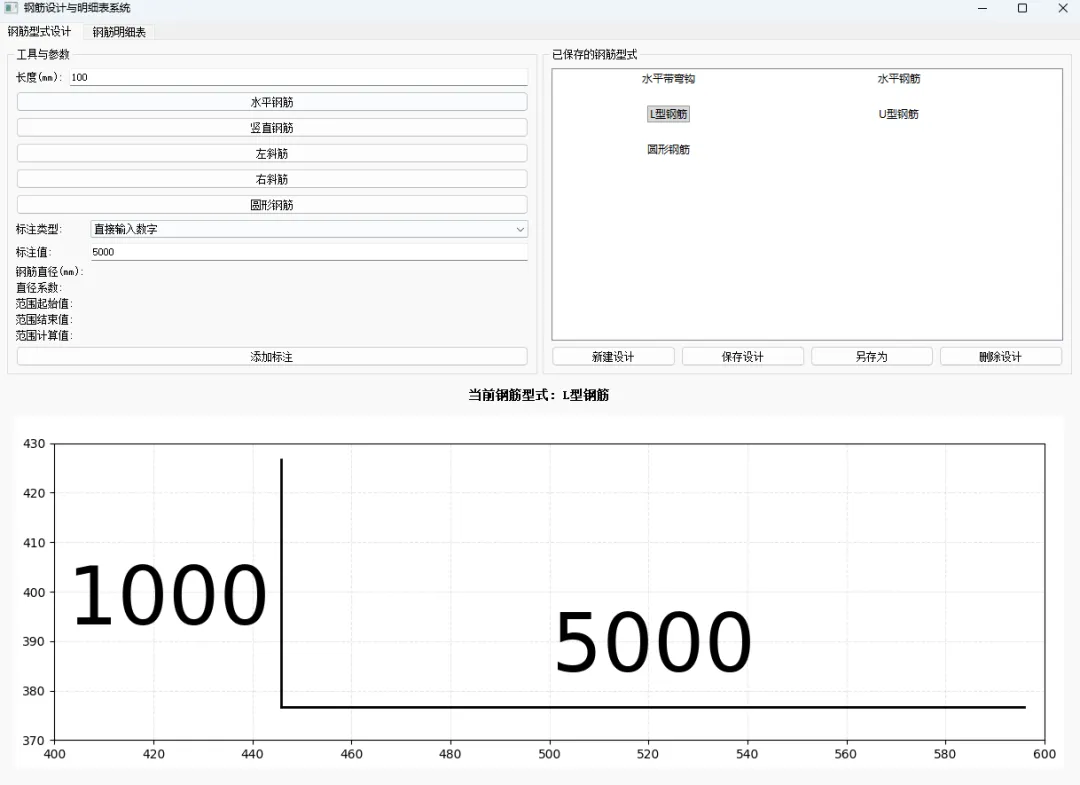

1. 界面认知：

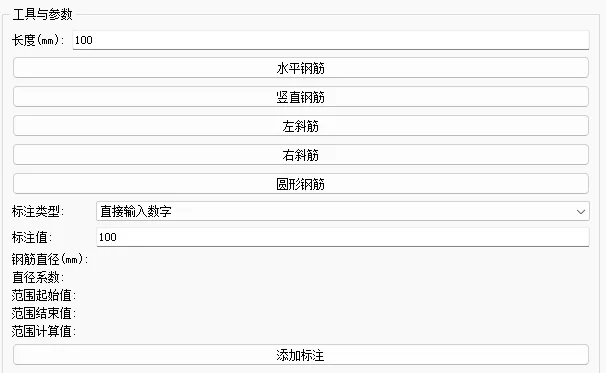

• 左侧控制区：所有工具的“控制台”。在此选择钢筋类型、设置长度、选择标注样式。



• 中央绘图区：主要工作区域。在此显示和编辑钢筋图形，支持鼠标直接交互。

• 右侧管理区：您的“设计图库”。所有保存过的钢筋型式都会列表于此，方便调用。

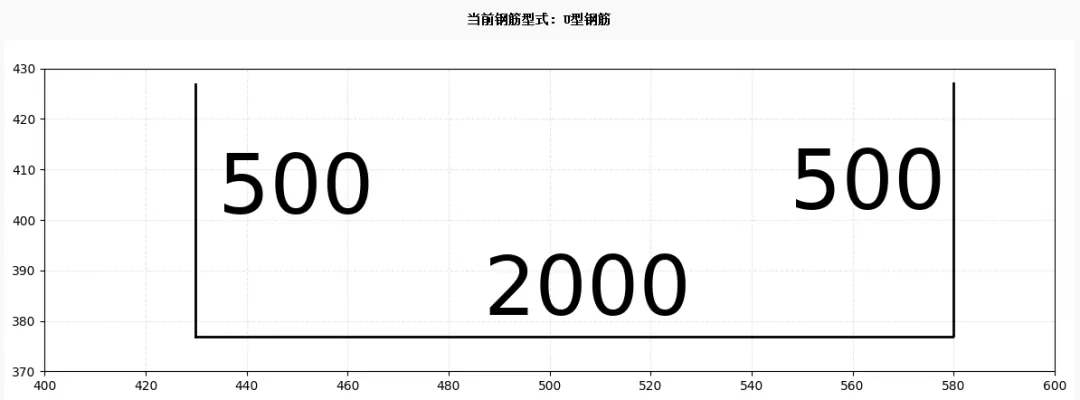

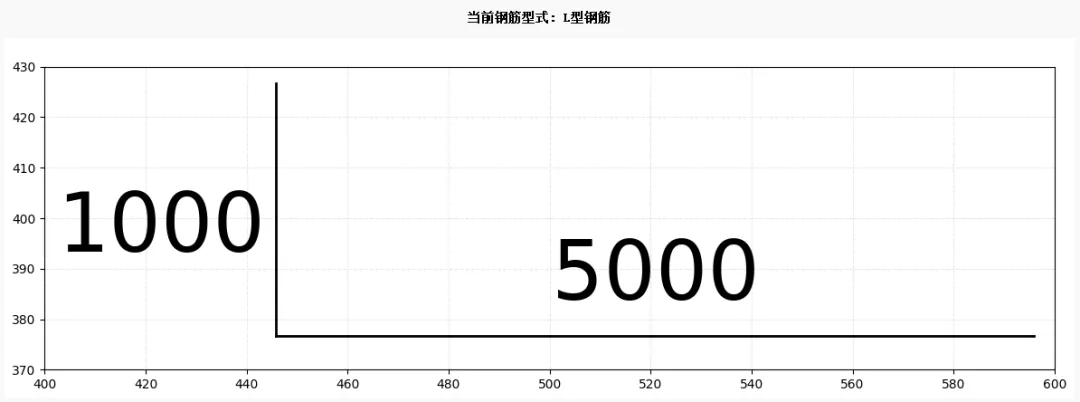

2. 从零开始设计一个钢筋型式（以一根弯筋为例）：

• 步骤1：创建画布。点击左上角【新建设计】按钮，清空绘图区，开始全新设计。

• 步骤2：绘制主体。

• 在左侧“钢筋参数设置”中，输入第一段长度（如 200）。

• 点击【水平钢筋】工具，绘图区会自动出现一段200mm长的水平钢筋。

• 修改长度为下一段尺寸（如 150），点击【竖直钢筋】工具，一段150mm的竖筋会自动生成，点选后移动位置。

• 同理，继续添加其他段。

• 步骤3：添加关键标注。

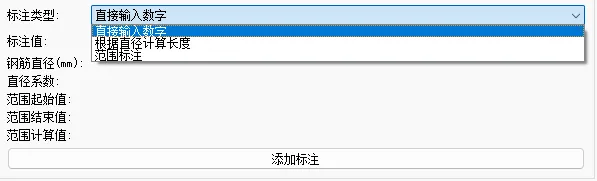

• 在“标注设置”区域，选择标注类型。例如，选择“直接输入数字”。

• 输入您需要标注的尺寸值。

• 点击【添加标注】按钮，然后用鼠标在绘图区需要标注的位置点击，标注即被放置。

• 您还可以使用“根据直径计算长度”、“范围标注”来标注总长或某一段到另一段的距离。这里的标注用于钢筋表中自动计算单根钢筋长度。



• 步骤4：编辑与调整。

• 移动：单击选中任何一段钢筋或标注，可以按住鼠标左键拖动其位置。

• 修改：选中一段钢筋，直接在左侧参数框修改长度，该钢筋段会实时更新。

• 删除：选中对象后，按下键盘上的 Delete 键即可删除。

• 步骤5：保存成果。

• 设计完成后，点击【保存设计】按钮。

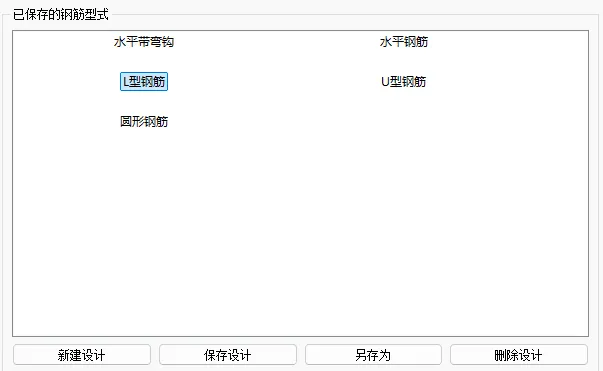

• 为您设计的这个型式起一个易懂的名字（如“楼板支座负筋_端部90°弯钩”），它将被保存在右侧列表中，并永久存储，供后续在明细表中随时调用。

功能模块二：钢筋明细表生成器

这是软件的“数据装配车间”，将设计好的“零件”（钢筋型式）组装成完整的“产品清单”（明细表）。

1. 界面认知：

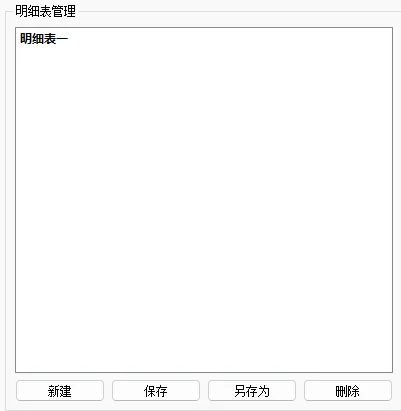

• 左侧输入/管理区：上半部分用于输入每根钢筋的具体参数；下半部分管理不同的明细表文件。

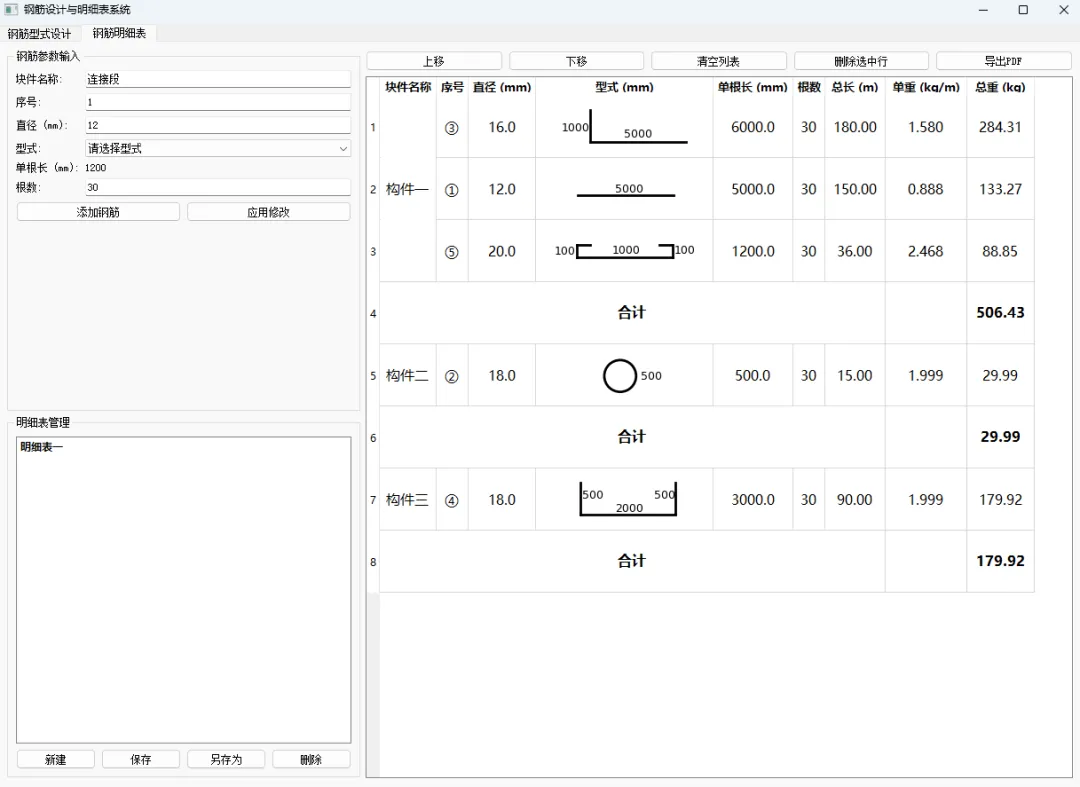

• 左下侧表格/操作区：上半部分以表格形式清晰展示明细表所有内容；下半部分提供对表格行和整个表的操作按钮。



2. 创建一份完整的钢筋明细表：

• 步骤1：新建表格。点击【新建】按钮，开启一份全新的空白明细表。

• 步骤2：逐条添加钢筋。

• 块件名称：如“二层梁L-1”

• 序号：通常从1开始，软件可自动递增

• 直径：如“20”

• 选择钢筋型式：点击下拉框，从右侧设计器保存的型式中选择（这是两大功能联动的关键！）

• 根数：如“5”

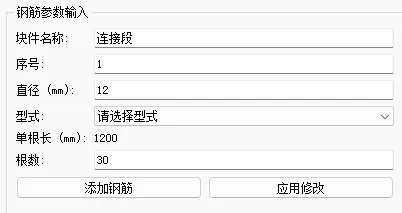

• 在左侧“钢筋参数输入”栏填写：

• 填写无误后，点击【添加钢筋】按钮，该条钢筋信息即被加入右侧表格。

• 单根长度、总长、单重、总重这几项会自动计算。

• 步骤3：批量构建与调整。

• 重复步骤2，快速将同一个构件或不同构件的所有钢筋条目添加完毕。

• 调整顺序：在表格中选中某一行，点击【上移】/【下移】按钮，可以调整其在表中的排列顺序，使明细表层次更清晰。

• 删除行：选中不需要的行，点击【删除选中行】。

• 步骤4：保存与复用。

• 点击【保存】按钮，为当前这份明细表命名（如“XX项目_二层梁钢筋表”）。软件会将其保存，未来可直接打开查看或修改。

• 步骤5：导出交付物。

• 明细表确认无误后，点击最下方的【导出PDF】按钮。

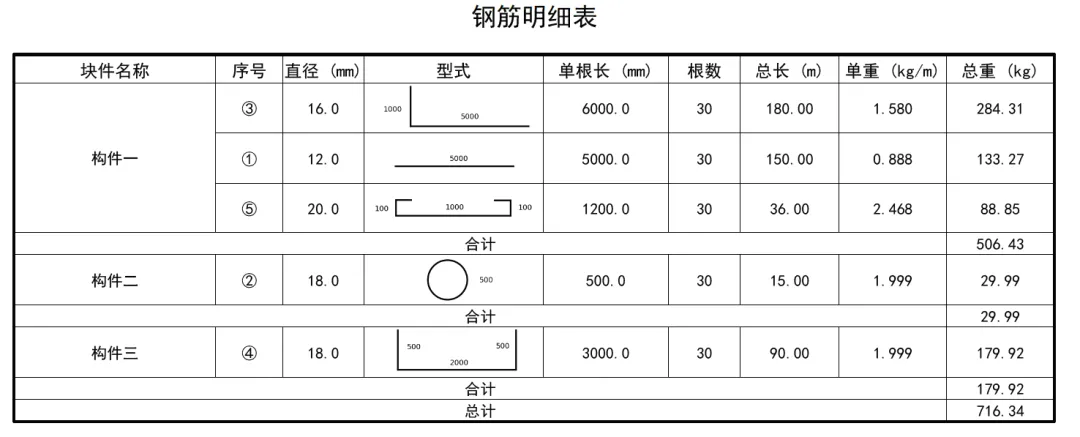

• 选择电脑上的保存路径，软件会自动生成一个排版规范、带有表格框线的PDF文件。此文件可直接打印，或作为外部参照插入到CAD总图中。

---

四、 重要注意事项与使用建议

1. 数据安全是根本：

• 软件所有数据（钢筋型式库、明细表）均自动保存在解压目录下的 rebar_types.json 和 reinforcement_details.json 两个文件中。

• 请务必不要手动删除或移动这两个文件，否则将导致数据丢失。建议定期将整个软件目录备份至网盘或其他硬盘。

2. 性能优化建议：

• 单个明细表内不建议添加过量（如上千行）钢筋条目，否则在编辑和导出时可能出现响应缓慢。

• 对于大型项目，建议按楼层、构件类型（梁、板、柱） 拆分为多个明细表文件，管理更清晰，运行更流畅。

3. 输出兼容性：

• 导出的PDF使用系统标准字体，确保在任何电脑或打印机上均可正确显示，无乱码风险。

• PDF尺寸标准，方便直接插入到CAD图框的“钢筋明细表”栏位中。

4. 系统环境：

• 软件已在 Windows 10 及 Windows 11 操作系统上经过充分测试，运行稳定。

• 对于更早版本的Windows（如Win7），若无法运行，可能需要手动安装最新的 .NET Framework 运行库（微软官网可免费下载）。

---

结语

钢筋型式设计与明细表系统V1.0 是我们针对一线工程设计师需求打造的高效工具。它或许小巧，却旨在解决一个实实在在的痛点。

我们相信，工具的进步是为了让人更能专注于创造。希望本软件能成为您工程工具箱中一件称手的新装备，助您事半功倍。

立即体验，开启更流畅的钢筋设计之旅！请多留言反馈，将持续更新！
