瞬间减少90%以上顶点,这个CAD插件太硬核了!
周站长推荐：
1、点击学习180套+近万个各类设计软件视频教程：点击学习
2、购周站长CAD图书获重磅福利：点此查看。如需图书笔记：点击查看，可订阅。
前面分享了CAD椭圆转多段线的插件（点击查看），有用户问我，周站长，经常有一些多段线顶点太多了，能批量减少？于是开发了CAD多段线顶点优化工具。
插件介绍：
采用Douglas-Peucker算法，在确保视觉精度的前提下，通过消除冗余顶点显著降低图形复杂度和文件体积。
智能精度控制：插件可自动识别推荐容差，用户也可自定义偏差容差，算法严格保证简化后的折线与原线的最大偏差在指定范围内。
几何特征保留：自动识别并锁定圆弧段、变宽度顶点及首尾端点，仅对直线段进行优化，确保设计意图不丢失。
稳健高效：采用显式栈结构替代递归，支持海量顶点处理而不崩溃；支持批量选择，一键优化。
可视化反馈：处理完成后提供详尽的统计数据，包括顶点减少数量、压缩百分比及处理状态。
适用于处理地理信息系统 (GIS) 导入数据、复杂扫描矢量化线条或需要进行轻量化处理的大型施工图纸。
CAD多段线顶点优化工具下载链接：
网站注册用户链接：
https://www.cadzxw.com/62781.html
非注册用户链接（或文尾左下角阅读原文）：
https://www.zzzcad.com/autocadchajian/tycadcj/11052.html
使用教程：

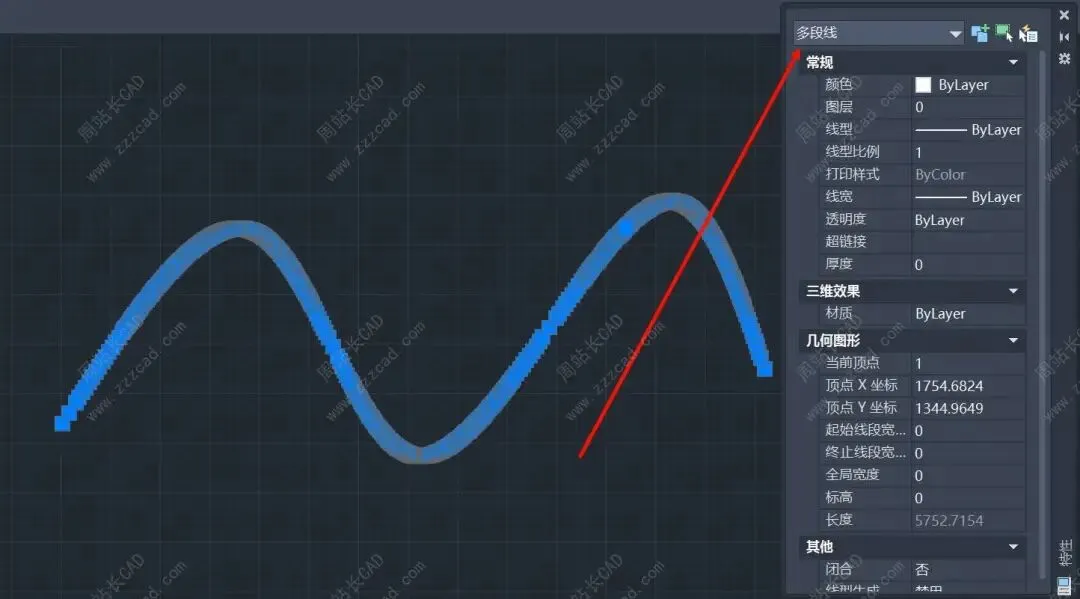

比如这样一个顶点特别多的多段线。
如果我们需要减少顶点数量，只需要加载插件。
输入快捷键OPL回车。

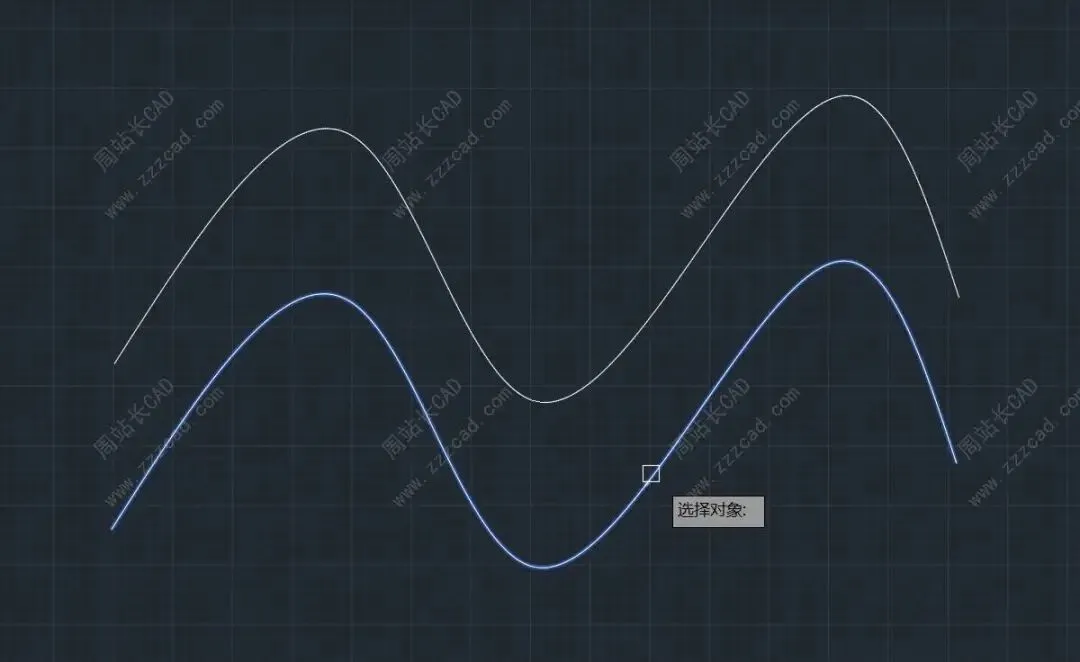

选择要优化的多段线，可以多选。
回车之后会弹出容差设置，一般默认即可，他会自动推荐适合容差，当然你也可以自定义，容差越小，精度越高，当然顶点数量也会变多。

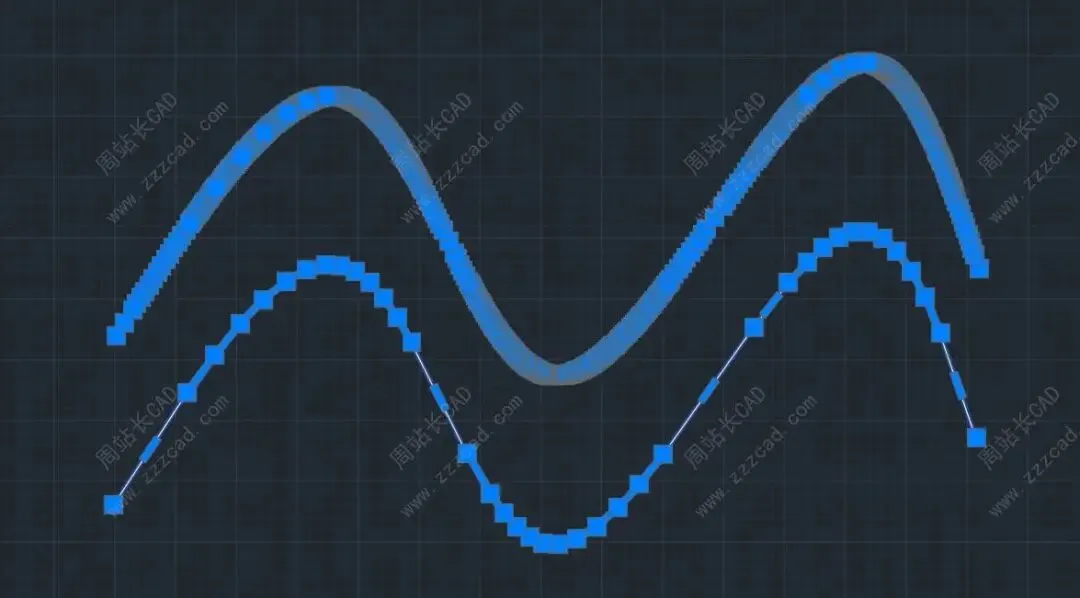

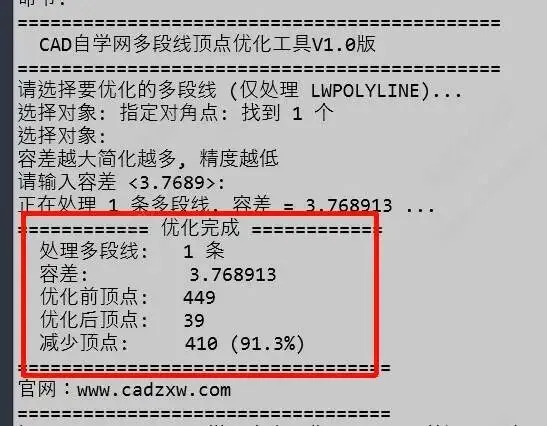

优化完成如图，效果很明显。
完。
