明唐保护板16-24串接线图及免费APP

1、明唐保护板支持16-24串铁锂和三元锂电池的保护板

2、电流输出：持续 45A 和55A 两款

3、均衡电流：默认80MA ,可设置300MA 以内为被动均衡自动开启

4、手机可以直接设置参数，需要下载二维码（链接后面）提供的永久免费的APP (不能使用官方的APP)

5、强烈建议先看一下说明，然后按照接线图接线。

安装顺序建议：

5.1、按照电池的串数，按照接线图把排线合并，然后将排线焊接到电池上。

5.2、用万用表测量排线的电压，看是不是递增，正确。

5.3、把电池的负极接到保护板的负极，安插排线（先查负极）千万不能插着排线焊接电池容易炸飞老铁。

5.4、激活：用充电器充电激活，激活的标志有一个蓝色的灯间歇闪烁，就可以通过手机端链接保护板，查看并修改参数。

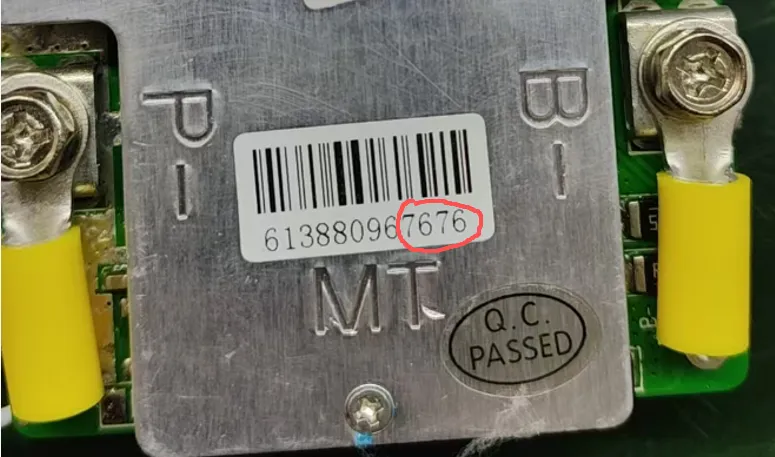

5.5、蓝牙:保护板上有个条形码，他下面数字就是蓝牙编码，输入蓝牙搜索，搜索就可以。（详见下图）

6、蓝牙小程序下载：（扫描该二维码他的最下面有一个安装链接）

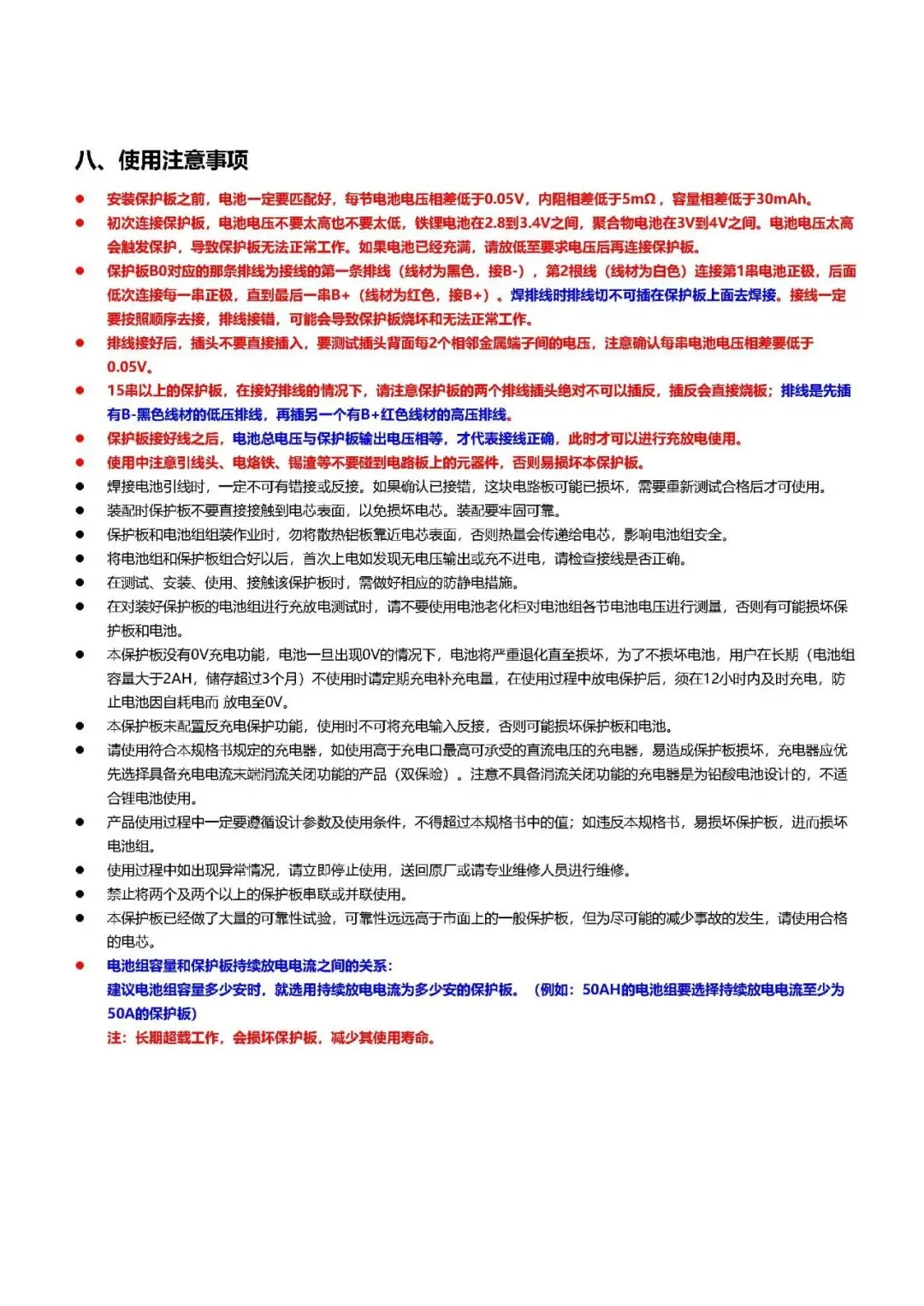

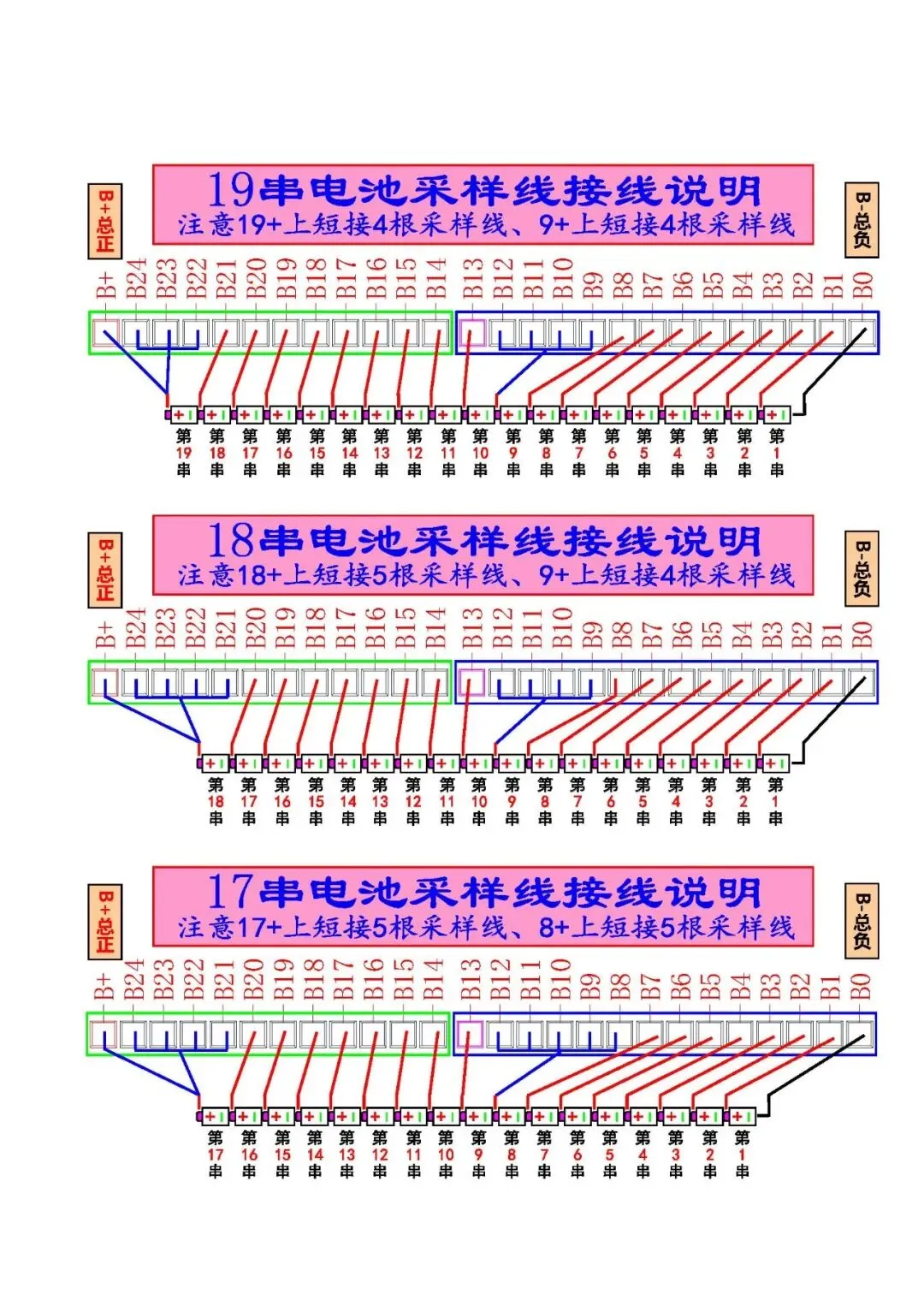

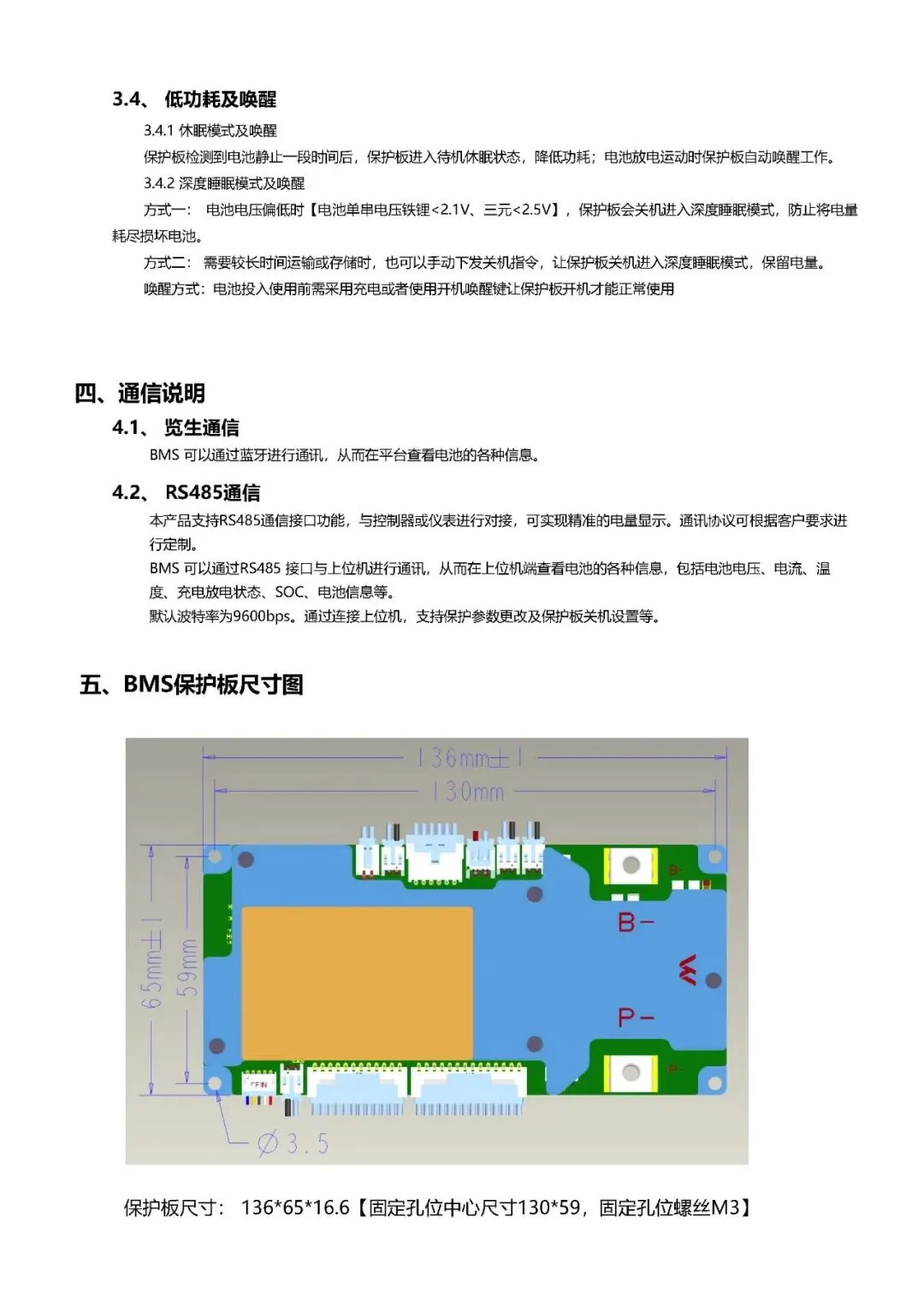

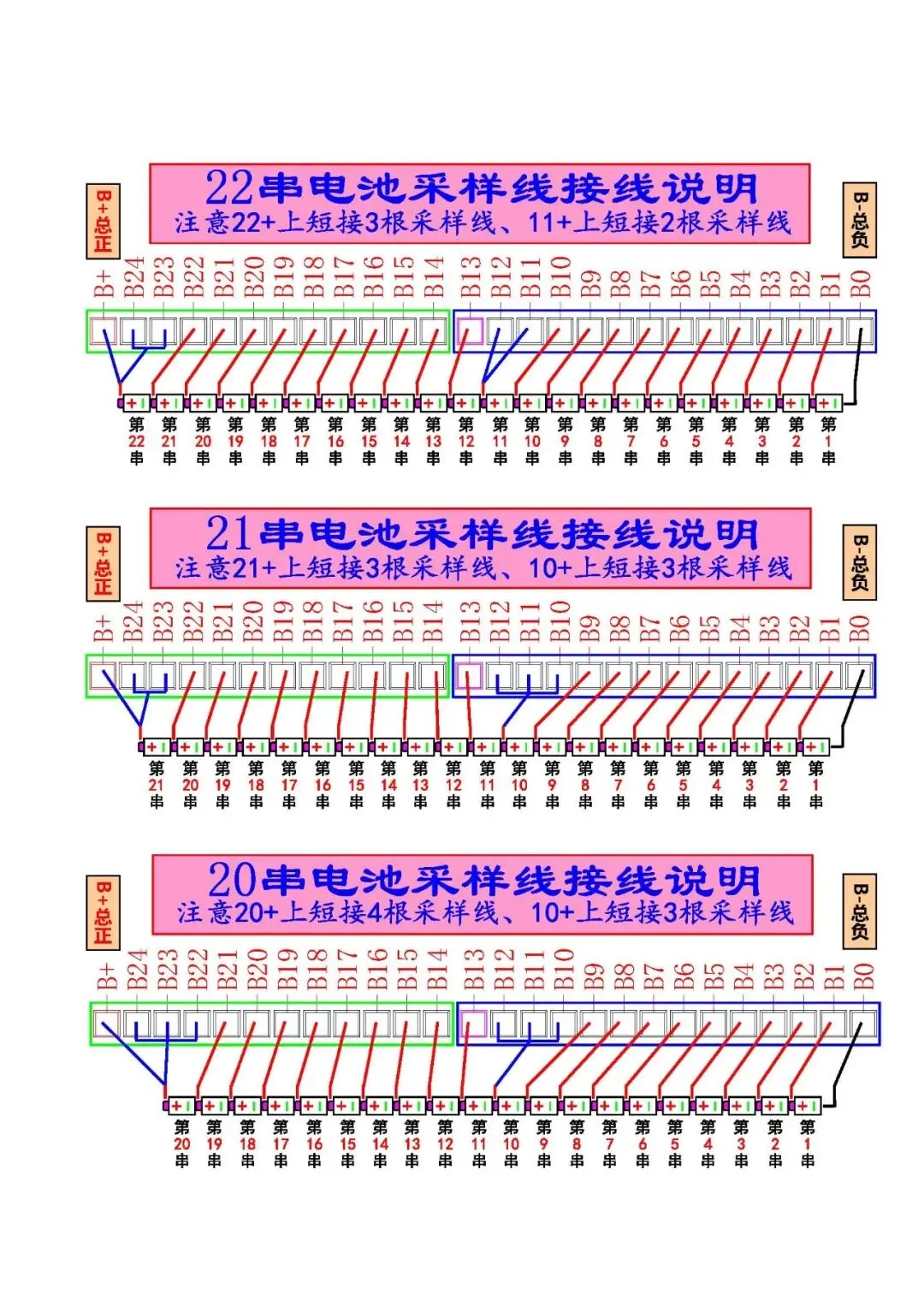

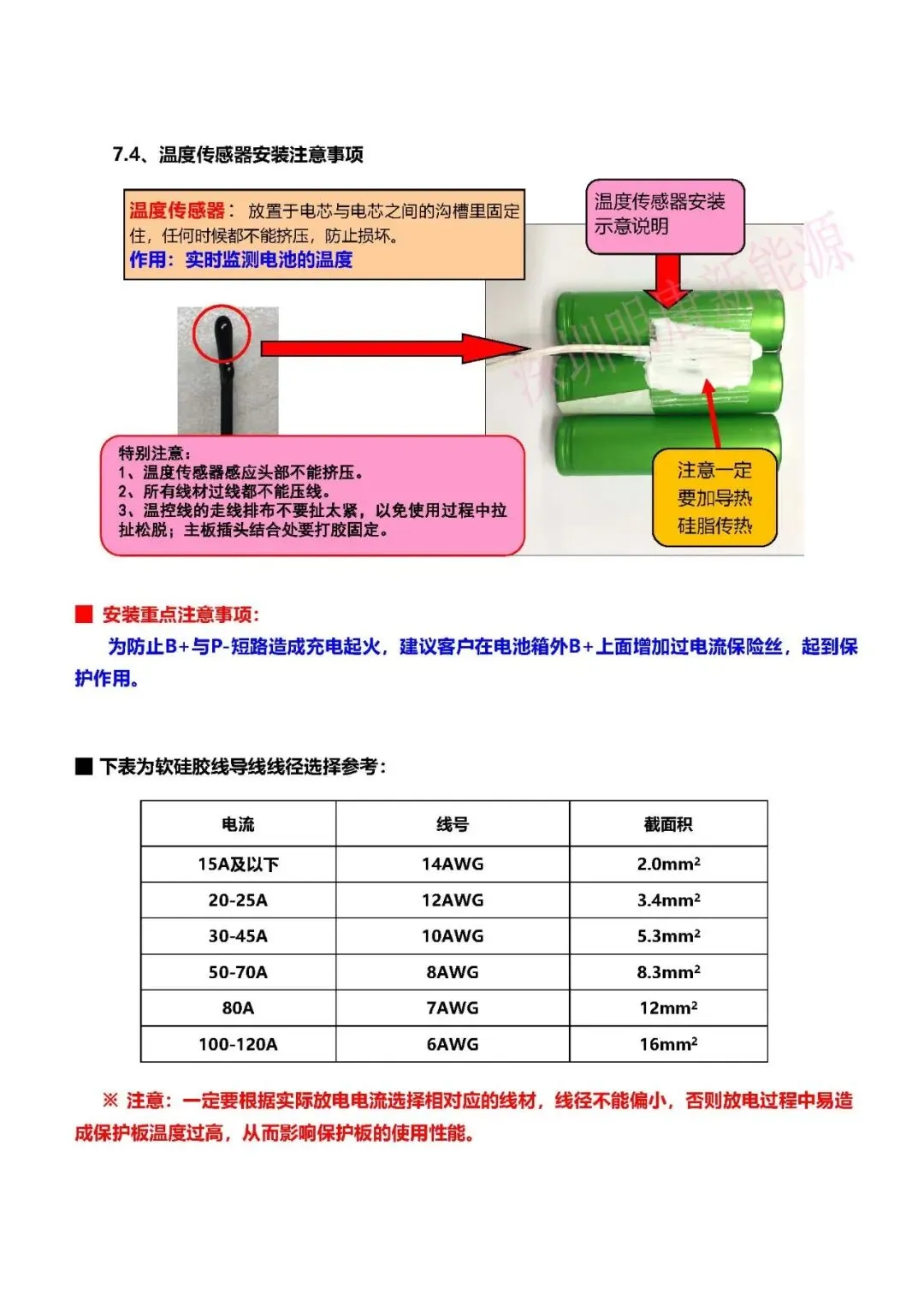

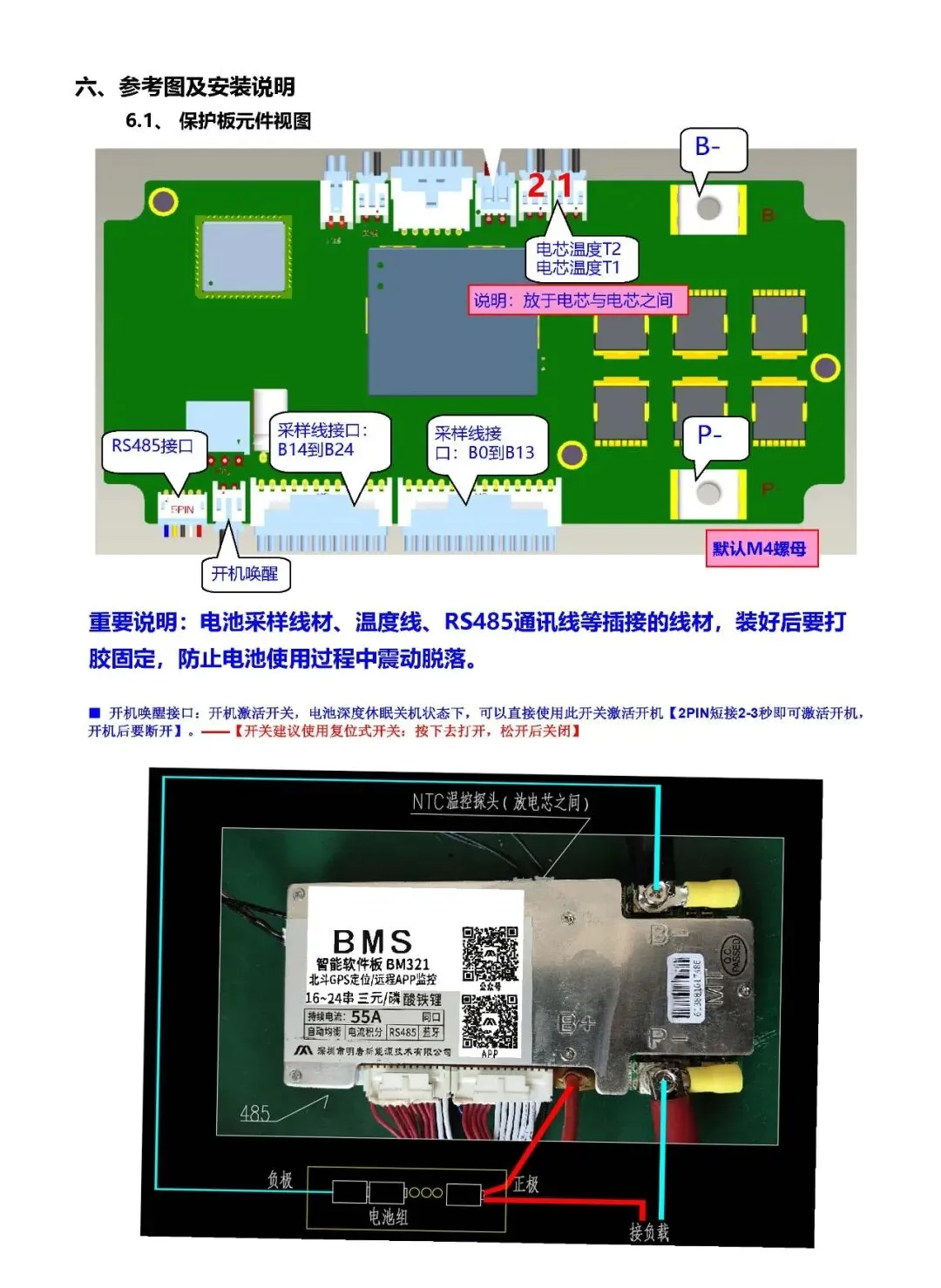

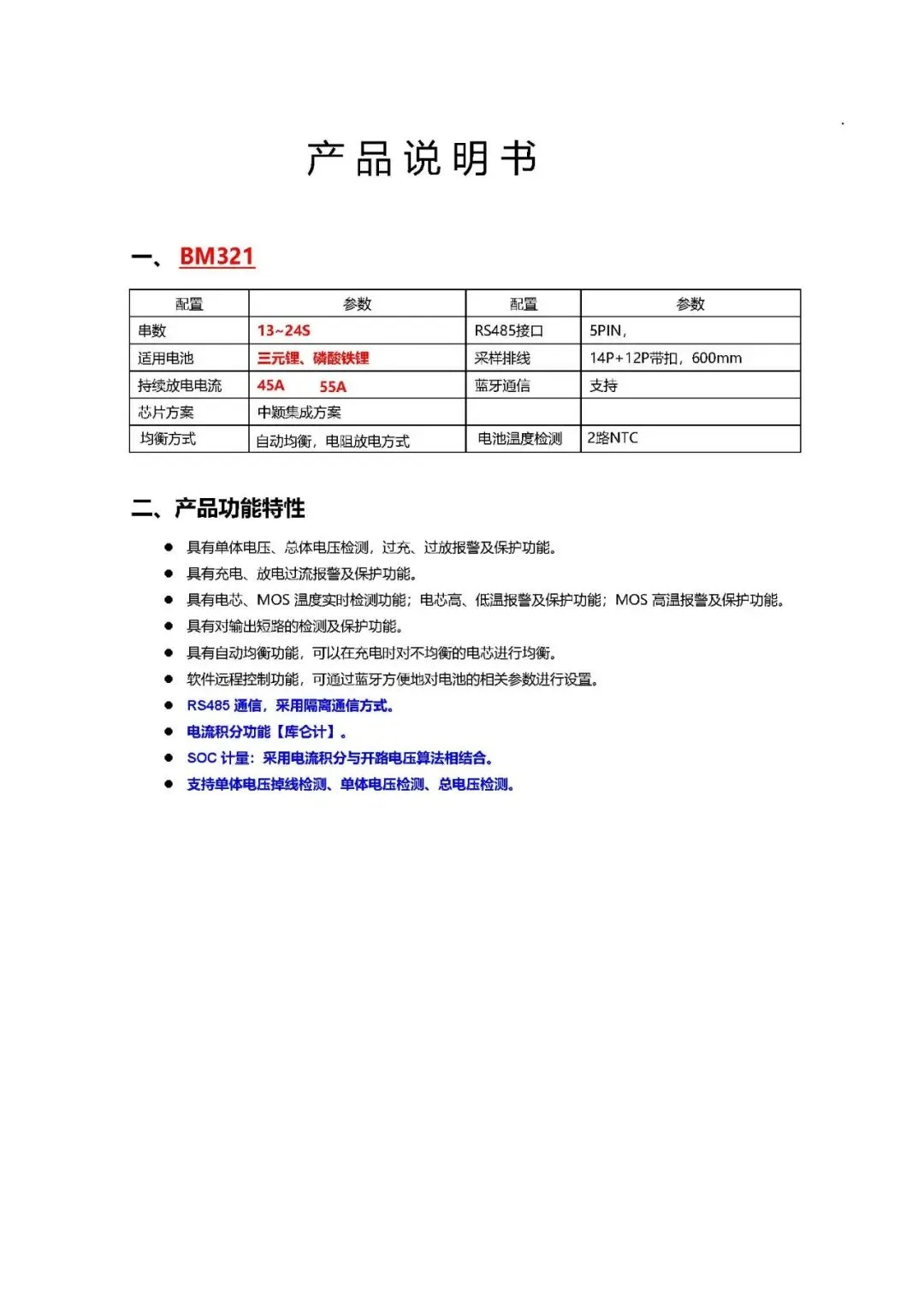

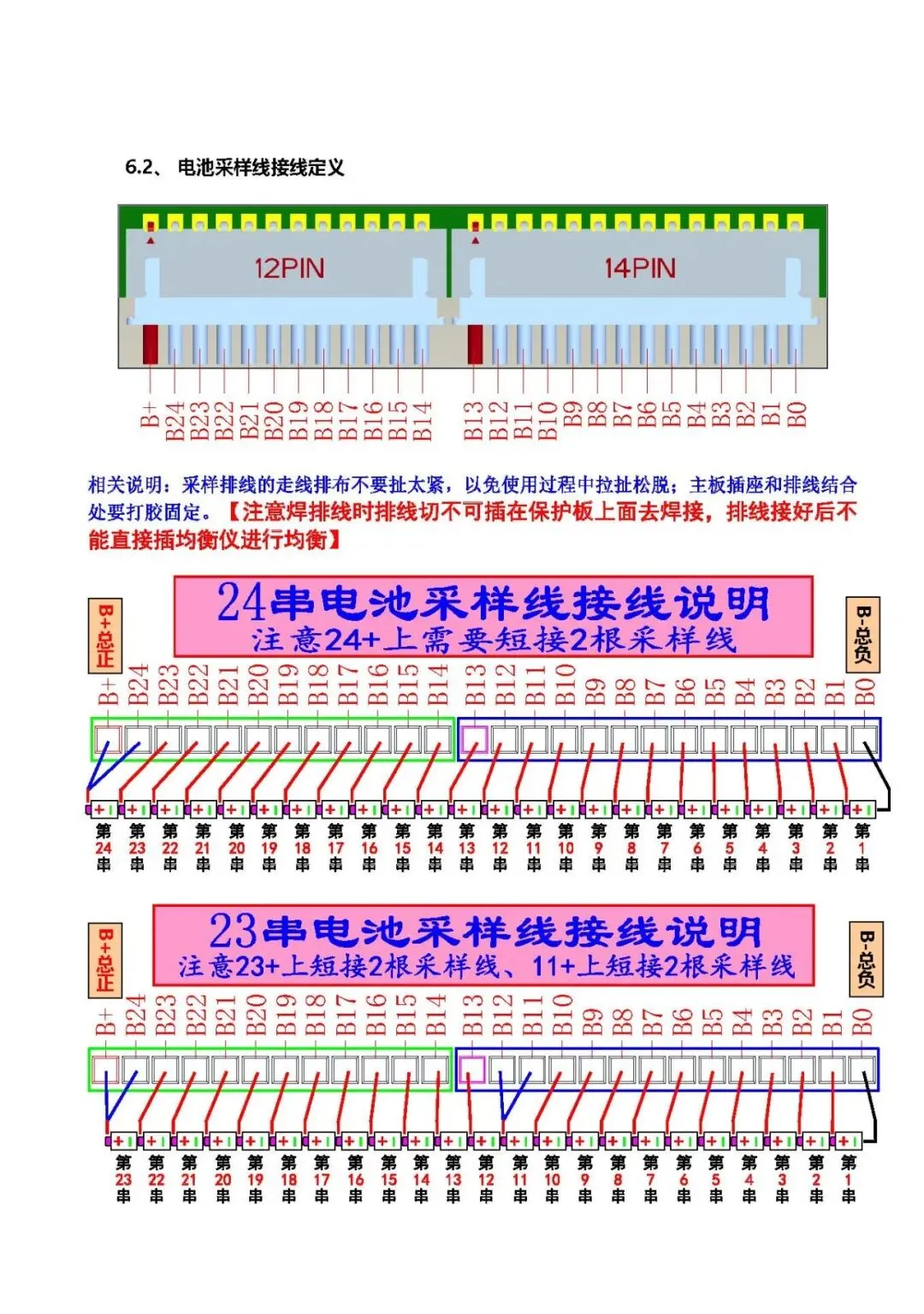

7、详细的说明和接线图：
