KiCad(免费开源的PCB设计工具)

应用介绍

基础信息

应用标签

#

应用简介

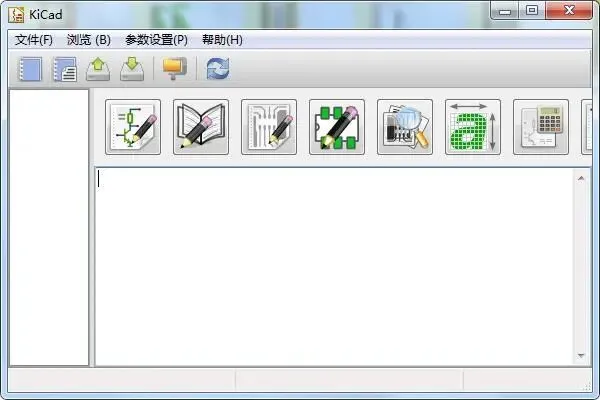

KiCad是一款免费开源的EDA软件套件，包含工程管理器和四个核心工具：eeschema（原理图编辑）、cvpcb（封装关联）、pcbnew（PCB布线）和gerbview（Gerber查看）。用它可以从画原理图一路做到PCB布局布线，输出Gerber、钻孔文件等生产所需资料。

主要特点

• 支持多达32铜层、14技术层和4附加层，板子尺寸无限制
• 跨平台运行（Windows、macOS、Linux），基于wxWidgets开发
• 提供丰富元件库，支持自定义元件和从EAGLE等软件导入（暂不支持Altium Designer等直接导入）
• 配置文件为纯文本，便于版本控制和脚本自动化

对电子爱好者、学生或初创团队来说，KiCad是替代商业EDA的一个实在选择，功能完整且社区资源丰富，值得上手试试。

功能特色

KiCad新手教程

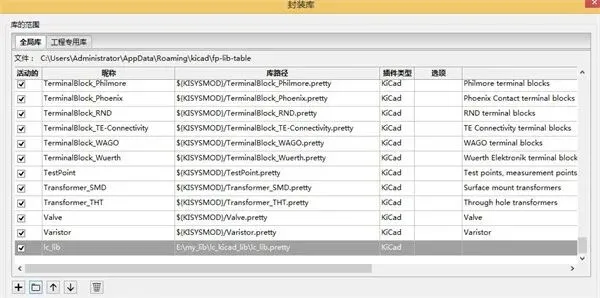

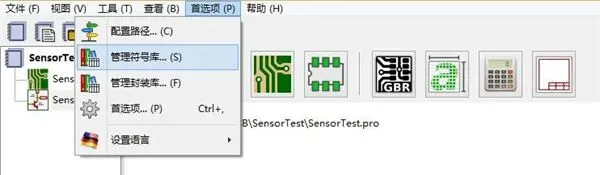

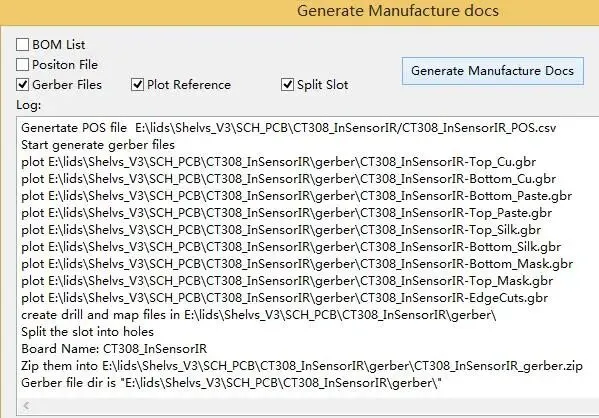

这份KiCad实操干货涵盖了立创库导入、插件安装和核心绘图操作，每步都有对应的操作要点和配图参考，新手也能跟着走： 一、导入立创库：切换全局库标签，点“文件夹”图标添加.lib结尾的原理图库（符号库）；同标签下用相同方式添加.pretty结尾的封装库文件夹。 二、安装插件：将InteractiveHtmlBom文件夹复制到KiCad安装目录，按按钮生成即可，注意默认浏览器适配问题；同时可装泪滴插件，一键生成PCB相关文件时，CSV乱码用记事本ANSI编码另存，建议先GenMFDoc()生成BOM和位置文件再出Gerber。 还可修改原理图图框标识，批量标注元件序号直接默认点“标注”，绘制PCB板外框有两种边界绘制方式，按ALT+3可3D查看电路板。

另外还有超实用的KiCad避坑技巧和操作细节，能解决实操中常见的小问题，提升绘图效率： 七、使用技巧：遇到特定显示问题时，取消显示用户自定义，不勾选对应方框即可；定义元件符号时必须一个件一个符号，否则后期一键生成元件清单会出错，因清单按件生成而非comment等说明项。

使用技巧

这款绘图软件的元件操作有超多快捷技巧，能大幅提升绘图效率，新手也能快速上手：移动元件快捷键为m、旋转为r，鼠标定位元件后按对应快捷键即可操作；按住shift键拖动选定元件，移至指定位置再松开，就能快速拷贝元件；光标放在元件或线上按D可直接删除，放置过的元件软件会自动建缓冲区，再次使用直接选取就行；画完图点击元件编号按钮，软件还能自动为所有元件编号。

软件在层次原理图绘制和基础设置上也做了贴心适配，操作逻辑超友好：绘制层次原理图需先加层次管脚，顶层原理图加入层次原理图元件时指定对应原理图名称，且元件上也需加层次管脚，操作和99se相近；层次原理图中不同层次图的电源网络默认全局连接；英文界面可在语言选项中切换简体中文，菜单会自动同步切换，不用再对着英文界面硬磕。
