APP是如何将图像画到屏幕上的

概要

以绘画艺术展为例，先做个概念上的映射，方便理解。

参考文章：

• Kernel Mode Setting
• dma-buf
• Rockchip一些参考资料
• Xilinx一些参考资料

一 先说结论

• App

   在自己的 Buffer（画布） 上绘制好内容后，将其提交给系统。
• SurfaceFlinger（合成器）

   收到这个 Buffer ，但它不会直接修改这幅画，而是将其与状态栏、导航栏等其他 Buffer 进行叠加合成。
• 随后，DRM 驱动接收到合成后的最终画面指令，控制硬件通过 MIPI DSI 通道 将数据高速发送给屏幕，最终点亮像素。

二 补充细节

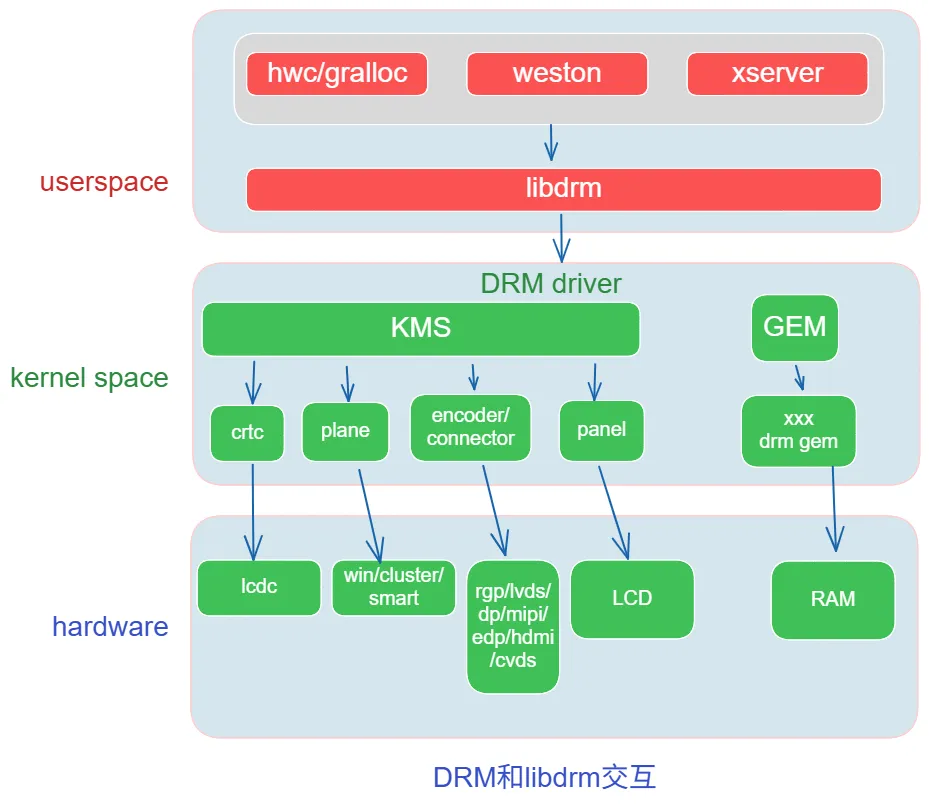

2.1 名词解释

2.1.1 userspace，用户空间

• 安卓上用的
• HWC: Hardware Composer, Android 的硬件抽象层 (HAL) 模块。它将 SurfaceFlinger 的部分合成任务卸载 (Offload) 到显示控制器硬件 (Display Controller) 上。通过利用硬件图层 (Overlays) 直接进行合成，能显著降低功耗并释放 GPU 算力。
• Gralloc: Graphics Allocator HAL, Android 特有的图形内存分配 HAL 层。它封装了底层的内存分配逻辑 (如 ION 或 DMA – BUF Heap)，分配的缓冲区句柄 (Handle) 包含特定于硬件的元数据 (如步长 Stride、像素格式、缓存一致性策略)，确保缓冲区能在不同进程和硬件间正确解析。
• Linux 用的
• XServer (X.Org Server): Linux / Unix 系统中传统的显示服务器实现（基于 X11 协议），负责管理输入设备并协调应用程序的绘图请求，架构庞大且包含大量遗留功能。
• Weston: Wayland 协议的轻量级参考合成器实现，它摒弃了 XServer 的陈旧架构，将显示服务器与窗口管理器合二为一，直接利用 DRM / KMS 实现高效的图形合成。
• 通用的
• libdrm，一个用户空间库

2.1.2 kernel space，内核空间

• DRM: Direct Rendering Mangager, Linux 内核的一个子系统，负责管理图像处理单元(GPU)和显示控制器。它提供了用户空间程序与图像硬件通信的接口。
• Plane: DRM Plane, DRM 子系统中的硬件图层抽象。它代表显示控制器中独立的图像处理单元，可以直接从内存读取图像数据并进行缩放、旋转或格式转换。现代 SoC 通常支持多个 Plane (如主图层、光标层、视频层)，允许硬件直接叠加图像而无需 GPU 介入。
• CRTC: CRT Controller, DRM 子系统中的显示控制器抽象 (对应硬件如 LCDC 或 VOP)。它是显示链路的控制中心，负责把各个 Plane 的图像混合，并产生符合屏幕时序 (Timing) 的扫描信号 (如 HSYNC / VSYNC)，将像素流推送到 Encoder。
• Encoder: DRM Encoder, DRM 子系统中的编码器。负责将 CRTC 输出的并行像素数据转换成特定物理接口所需的电信号协议。例如，将 RGB 数据编码为 HDMI 的 TMDS 信号或 MIPI DSI 的数据包 (Packet)。
• Connector: DRM Connector, DRM 子系统中的物理接口抽象。代表实际的输出端口 (如 HDMI、DP、DSI)。它负责检测显示设备的连接状态 (Hotplug)，并读取屏幕的 EDID 信息 (包含分辨率、厂商等数据) 以告知驱动层屏幕的能力。
• Panel: 显示器驱动
• KMS: Kernel Mode Setting, DRM子系统中的一个非常重要的组件，专门负责管理显示输出配置。它负责设置屏幕的分辨率、刷新率和色彩深度，控制这从显存读出像素并输出到物理接口(如MIPI)的整个显示路径。
• GEM: Graphics Execution Manager, DRM子系统中的内存管理器。它负责图形内存(Buffer Object)的分配、映射(Mapping)和释放。它确保GPU能够高效地访问系统内存或专用显存，并处理内存的一致性问题。
• DMA-BUF, Direct Memory Access Buffer Sharing, Linux内核的一种缓冲区共享框架，允许不同的设备驱动(如GPU驱动、摄像头驱动、显示驱动)共享同一块物理内存。它是实现零拷贝(Zero-copy)的基础，通过传递文件描述符(fd)，图像数据无需在CPU上进行memcpy，直接由硬件DMA引擎读取。

2.1.3 hardware，硬件

• RAM: 内存，就是现在涨价涨的飞起的那个
• LVDS/DP/MIPI/eDP/HDMI/CVBS/RGB, 就是连接屏幕的通道
• LCD: 就是屏幕
• LCDC: LCD Controller

  厂商	硬件模块名称 (缩写)	全称	备注
  Rockchip	VOP	Video Output Processor	瑞芯微特有，支持多图层硬件叠加
  NXP	IPU / LCDIF	Image Processing Unit	i.MX6 叫 IPU (超复杂)，i.MX8 叫 LCDIF / DCSS
  Xilinx	AVBuf / VTC	Audio/Video Buffer	ZynqMP 叫 AVBuf，FPGA 逻辑通常用 VTC
  Qualcomm	MDP / DPU	Mobile Display Processor	现代骁龙通常叫 DPU (Display Processing Unit)
  TI	DSS / DISPC	Display Subsystem	工业界常用的 AM335x 系列
  Allwinner	DE	Display Engine	全志系列，通常分 DE1.0 / DE2.0
  Intel	Pipe	Display Pipeline	PC 领域的叫法
  通用术语	LCDC / DC	LCD Controller	最朴素的叫法，大家都能听懂

• 硬件图层

  厂商	旗舰图层 (对应 Cluster)	经济型图层 (对应 Smart)	最简图层 (对应 Cursor)	设计逻辑
  Rockchip (瑞芯微)	Cluster	Esmart / Smart	–	高性能 vs 高能效
  Qualcomm (高通)	VIG (Video/Graphics)	RGB	DMA	按功能细分 (视频/UI/搬运)
  ARM (Mali-DP)	Rich Layer	Basic Layer	–	功能丰富度区分
  Amlogic (晶晨)	Video Layer	OSD Layer	–	视频内容 vs UI 内容
  Allwinner (全志)	Video Channel	UI Channel	–	视频 vs UI
  Intel (PC)	Primary Plane	Sprite Plane	Cursor Plane	主平面 vs 叠加层

2.2 合成器是怎么干活的

2.2.1 Weston

Weston 是 Wayland 协议的参考合成器实现，它作为显示服务器，负责接收所有客户端应用程序提交的 Surface (缓冲区)，利用 GPU (OpenGL) 或硬件图层将它们合成为最终的一帧图像，并通过 libdrm 接口驱动 KMS 进行显示输出。

2.2.2 HWC

HWC (Hardware Composer) 是 Android 的硬件抽象层模块，它在每一帧显示前检查所有图层属性，决策哪些图层可以由显示控制器 (Display Controller) 硬件直接合成（以节省 GPU 算力和功耗），哪些必须由 GPU 先合成好，最后将配置结果提交给内核驱动。

2.3 libdrm干什么活

libdrm 是一个用户空间的 C 语言库，充当翻译官的角色，它封装了 Linux 内核 DRM 驱动复杂的 ioctl 系统调用，向上层应用程序（如 Weston 或 SurfaceFlinger）提供了一套标准的 API，用于分配图形内存、配置显示模式（Mode Setting）和提交帧数据

2.4 DRM怎么干活的

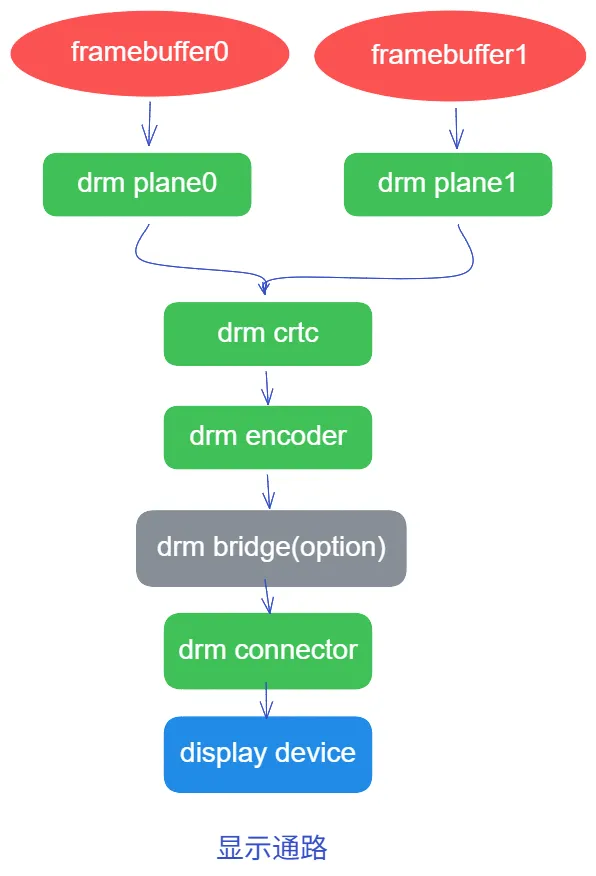

DRM 通用模型 (软件抽象层)，可以把这一套理解为 “流水线上的四个工位”，数据流向是： Plane -> CRTC -> Encoder -> Connector -> Panel

三 总结

| 整个显示系统的核心逻辑，就是将应用程序生产的图形数据 (Buffer)，经过层层搬运和翻译，最终转化为屏幕上的光信号。

这个过程可以分几层

1. 应用层：
• App 负责 “画”，它只关心自己的画布 (Buffer)，画好后提交
2. 中间层：
• 合成器 (SurfaceFlinger / Weston) 负责 “拼”，它决定了谁在上面、谁在下面。
• libdrm 作为用户空间和内核空间的 “翻译官”，将合成器的合成指令和显示请求，封装成标准的 API，并通过 ioctl 传递给内核，屏蔽了底层驱动的复杂性
3. 内核层
• DRM 驱动 接管控制权，启动硬件流水线，传输到屏幕上
4. 硬件层
• 屏幕收到数据后进行最终的展示
