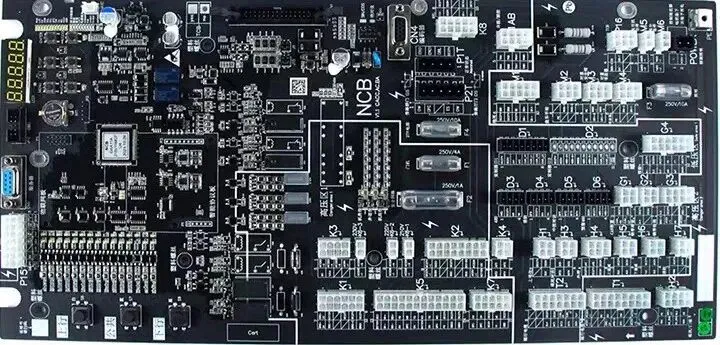

西奥电梯NCB主板插件功能解说
西奥NCB主板插件功能解说，修电梯查线可以用的上，少翻图纸
K是控制柜内电源部分插件
T是随行电缆部分
H是井道部份插件
G是钢带检测及超载相关插件
M是主机及限速器相关插件
D是消防及监控相关插件
F是对应电源线路的保险丝
K1：K1-2和8控制柜急停开关MES，K1-1和7是机房紧急电动开关ERO短接几个主要安全开关用。
K2：控制柜电源板提供电源，K2-6和14是主机抱闸电源输入端DC110V。K2-1和2是为电梯提供DC27V电源。K2-7和15是AC220V电源。
K3：控制柜变压器输出电源，K3-6和5是安全回路AC110V电源。K3-4和2是AC220V电源。
K4：机房对讲机接口+12V,L,R,GND。
K5：抱闸相关插件，K5-12和24是抱闸1接触器检测点BY1，K5-11和23是抱闸2接触器检测点BY2，K5-10和22是封星接触器检测点FX。K5-18和6是封星接触器线圈FX由Y3控制，K15-20和8是抱闸1接触器线圈BY1由Y2控制，K15-16和4是抱闸2接触器线圈BY2由Y8控制。K5-13和1是主机抱闸电源输入端DC110V。K5-3和15是主机抱闸B2输入电源。K5-2和14是主机抱闸B1输入电源。
K6：K6-2短接插件，选择电压AC220V。
K7：运行接触器，K7-5和10是主输出接触器检测点SW，K7-1和9是主接触器线圈SW由Y1控制。
K8：主机抱闸续流电阻二级管，默认接在主机上。
T1：T1-5和13是可以短接串入安全回路的门旁路装置和检修开关，T1-13和12是轿厢安全钳开关SOS。T1-4是安全回路末端点位，T1-4和14是轿顶板APB。T1-6和14是轿门锁。T1-1和9是门机AC220V电源。
T2随行电缆通讯平层：T2-7上平层1LV，T2-10下平层2LV，T2-5是CAN-H1，T2-6是CAN-L1，T2-4是DC0V，T2-3是DC27V。
H1：H1-1和4是检修上限位开关6LS。
H2：H2-2和3是缓冲器、极限开关。H2-4和6是前厅门锁。H2-7和8是后厅门锁。
H3：底坑对讲机接口。
H4外呼通讯：H4-1是LH1，H4-2是LH2，H4-3是DC0V，H4-4是DC27V。
H5：H5-1和3是上1强减开关2LS。H5-1和4是上2强减开关4LS。
H6：H6-1和3是下1强减开关1LS。H6-1和4是下2强减开关3LS。
H7：H7-1和3厅外消防迫降开关，通讯型时短接。
G1：机房CAN称重开关
G2：钢带滞留接口，G2-3滞留检测IN.4。
G3：G3-4和5是钢带检测开关SSC，
G4：机房绳头超载开关。
M1主机抱闸插件：M1-7和2是主机抱闸2微动开关检测点BS2，M1-6和1是主机抱闸1微动开关检测点BS1，K1-3和8是↓曳引机过热监测。K1-4和9是主机抱闸B2输入电源。M1-5和10是主机抱闸B1输入电源。
M2：M2-2和3是盘车轮开关RHS，
M3：M3-2和3是对重安全钳开关SOS1，M3-6和5是对重限速器开关OS1，
M4：M4-3和2是限速器开关OS，
M5：M5-1和2是主机急停开关MMES，
M6：M6-1和2是断绳保护开关TMES，
D1：定制接口1
D2：
D3：应急救援装置输入信号（D3-1和2）和反馈信号（D3-3和4）
D4用户接消防及反馈信号：D4-2和1是中控室消防迫降EFO，D4-3和5是反馈常开。
D5：监控室对讲机接口。
D6：物联网接口
AB：并联/群控插件
P15：P15-3和6是上平层1LV，P15-4和7是下平层2LV，P15-5是LVC，P15-8是DC27V，P15-1是DC0V。（一体式光电），P15-11和10是LVC常开点，主板检测点SE主机过热监测。
P16：后门安全继电器，无时短接P16-1和2，P16-4和5。
P1T：旁路正常状态，P1T-3和4是门旁路装置串入安全回路触点。
P2T：轿门旁路
P3T：厅门旁路
P4T：旁路装置
CN4：正余弦编码器插件接线口。
F1:门机电源保险丝
F2：安全回路保险丝
F3：轿内照明、轿内风扇、轿顶照明保险丝（规格10A/250VAC）
F4：DC27V保险丝
