操作环境：

MATLAB 2024a

1、算法描述

系统的基础是OFDM调制技术。OFDM是一种多载波调制方式，它把原本高速的串行数据流分解为多路并行的低速数据流，然后分别加载到多个彼此正交的子载波上进行传输。正交的意义在于这些子载波在频谱上紧密排列但互不干扰，从而在有限带宽内实现更高的数据吞吐能力。这种思想在现代通信系统中极为重要，尤其是在宽带无线通信中，OFDM能够有效对抗多径衰落，提高频谱利用率，并且便于实现频域均衡。因此，无论是在无线局域网还是蜂窝通信系统中，OFDM都已经成为核心物理层技术。

在该系统中，首先构建的是一个基于固定子载波数量的OFDM调制结构。数据符号采用16QAM调制方式。16QAM是一种典型的高阶调制方式，它通过在同一载波上同时调制幅度和相位来提高单个符号所携带的信息量。与简单的二进制相移键控相比，16QAM的星座图更加密集，点位更多，因此在相同带宽下可以承载更高的数据速率。但与此同时，它对信噪比以及系统误差也更加敏感，因为星座点之间的距离相对更小，稍有偏差就可能造成判决错误。

在发送端，系统先将随机生成的数据映射为16QAM符号，这些符号被分配到指定的子载波位置。通常会避开直流分量子载波，以减少直流偏置对系统的影响。接着通过逆快速傅里叶变换将频域数据转换到时域，从而得到一个OFDM符号波形。为了应对信道中的多径效应，系统在每个OFDM符号前加入循环前缀。循环前缀的作用是把符号尾部的一段复制到前面，使得线性卷积在一定条件下等效为循环卷积，从而保持子载波之间的正交性，避免符号间干扰。这种结构是OFDM系统稳定运行的重要保障。

完成发送端波形生成之后，系统进入信道仿真阶段。首先是最基本的加性高斯白噪声信道。噪声是通信系统中不可避免的因素，它代表了各种热噪声、射频前端噪声以及外界干扰的综合影响。在这种情况下，星座图会表现为围绕理想点位的随机散布。噪声越大，点云越发散，最终可能导致判决错误。通过观察星座图，可以非常直观地看到信噪比对系统性能的影响。当信噪比较高时，星座点集中在理想位置附近；当信噪比较低时，星座点会呈现明显扩散甚至重叠。

在此基础上，系统进一步引入载波频偏。载波频偏通常来源于发射端和接收端本振频率不一致，或者多普勒效应导致的频率偏移。在OFDM系统中，载波频偏是一个非常严重的问题，因为OFDM依赖子载波之间严格的正交关系。一旦出现频偏，子载波之间会产生干扰，称为子载波间干扰。频偏的直接表现是星座图整体发生旋转，并且不同子载波之间出现相位随时间逐渐变化的趋势。在星座图上，可以看到点位呈现环状分布或沿圆周扩散。频偏越大，这种旋转越明显，系统性能下降越快。因此在实际通信系统中，通常需要专门的频偏估计算法进行补偿。

随后系统考虑采样频偏。采样频偏来源于发射端与接收端采样时钟不一致。这种误差虽然不像载波频偏那样直接破坏子载波正交性，但会在时间轴上造成累积误差，使得符号边界逐渐漂移。对于OFDM来说，时间对齐非常关键，一旦采样节奏偏离，就会影响FFT窗口的准确性，进而引发相位误差和幅度失真。在星座图上，采样频偏通常表现为点位逐渐拉伸或呈现倾斜分布。随着符号数量增加，这种失真会不断累积，星座图会越来越模糊。

系统还引入了定时偏移，包括整数定时偏移和小数定时偏移。整数定时偏移通常发生在符号检测时刻提前或滞后若干个采样点。如果偏移仍然落在循环前缀范围内，理论上不会破坏子载波正交性，只会引入相位变化，因此星座图可能只是整体旋转。但如果超出循环前缀范围，就会引入符号间干扰，导致星座图严重畸变。小数定时偏移则更为微妙，它相当于在采样时刻存在亚采样级别的偏差，会引入频域幅度与相位的复杂失真。这种失真在星座图上通常表现为点云扩散或偏移，但不像纯噪声那样随机，而是具有一定方向性。

除了频率和时间方面的误差，系统还考虑了IQ不平衡问题。IQ不平衡来源于模拟前端电路中I路和Q路增益或相位不一致。这在实际射频电路中十分常见，例如放大器增益不匹配、混频器相位误差等都会造成IQ失配。IQ不平衡会导致信号的镜像分量泄漏，使得星座图发生椭圆形拉伸或倾斜，甚至出现镜像点干扰。在星座图中，这种现象往往非常明显，点位不再对称，理想的方形结构可能变成偏斜的菱形或椭圆形结构。对于高阶调制来说，这种失真会显著提高误码率，因此在实际系统中也需要进行数字补偿。

整个系统的一个重要特点，是通过统一的接收端结构对不同失真场景进行对比。接收端首先进行去循环前缀处理，然后进行快速傅里叶变换，将信号从时域转换回频域，提取各个子载波上的调制符号。在没有做任何补偿的情况下直接观察星座图，可以清晰地看到不同误差源对系统的影响。这种方法强调的是对物理层误差本质的理解，而不是单纯的误码率统计。

星座图在整个系统中扮演着核心角色。它不仅仅是一个简单的散点图，而是数字调制信号在复平面上的几何表达。每一个点代表一个调制符号的幅度与相位状态。理想情况下，点位应该精确落在预定位置上。而当系统存在噪声或失真时，点位会围绕理想位置扩散或偏移。通过观察星座图的形态，可以快速判断系统存在何种问题。例如随机扩散通常意味着噪声过大，整体旋转可能表示频偏，椭圆形拉伸可能是IQ失衡，而随时间漂移则可能是采样误差。

从更宏观的角度看，这套系统其实构建了一个数字通信链路的缩影。它包含了调制、并行化处理、频域变换、循环前缀保护、信道干扰建模以及接收端恢复等多个关键环节。虽然这里没有引入复杂的信道均衡或误差校正算法，但通过对多种典型误差源的模拟，已经能够呈现出现实通信系统中常见的问题形态。这种方式对于理解现代无线通信技术非常有帮助，因为许多理论概念在数学表达上较为抽象，而通过星座图可以直接感受到误差的视觉效果。

进一步来看，这套系统还体现了数字信号处理在通信中的核心地位。快速傅里叶变换是实现OFDM的关键工具，它使得多载波调制可以高效实现。并行数据映射体现了现代通信对高吞吐量的追求。频率同步与时间同步问题则揭示了硬件实现中的实际挑战。IQ不平衡展示了模拟电路对数字系统的影响。可以说，这个仿真系统把数字域和模拟域的问题结合在了一起。

从工程角度而言，这种仿真平台具有很强的教学和分析意义。通过改变参数，可以观察不同信噪比下星座图的变化趋势，也可以增加或减小频偏、采样误差，从而理解系统对不同误差的敏感程度。对于通信工程师来说，这种直观感受比单纯阅读公式更具启发性。

总体而言，该系统围绕OFDM调制构建了一条完整的数字通信链路，通过引入多种现实中的误差因素，利用星座图这一可视化工具展示其影响机制。它不仅体现了多载波调制的优势，也揭示了同步问题和硬件失配对系统性能的影响。通过这种方式，可以更加全面地理解现代宽带通信系统在实际运行中的各种挑战，以及数字信号处理技术在解决这些问题中的重要作用。

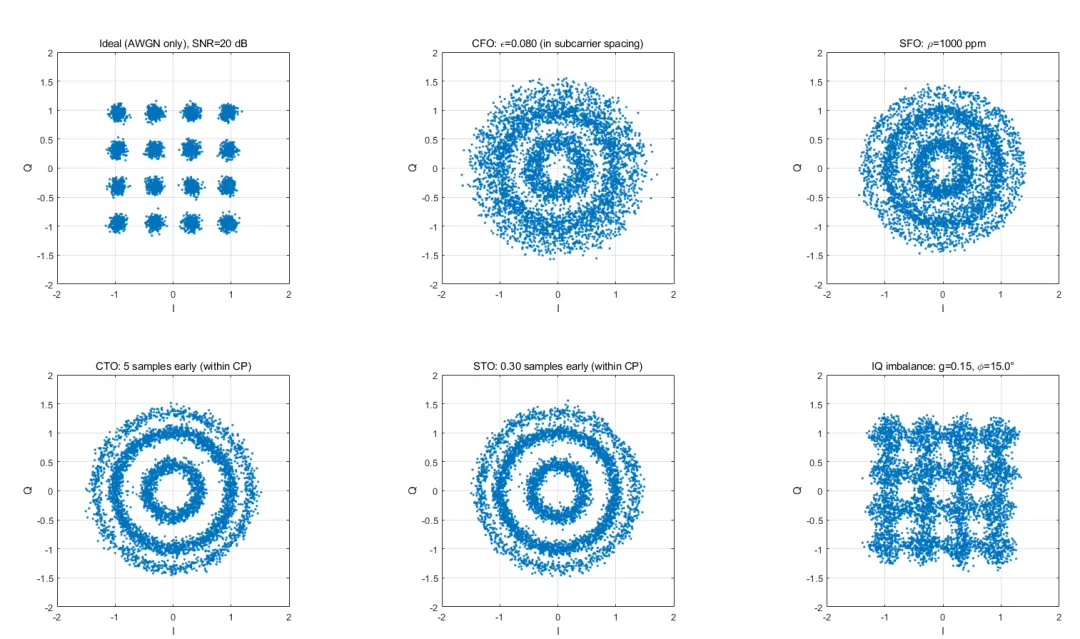

2、仿真结果演示

3、关键代码展示

略
