FANUC 伺服调整软件 SERVO GUIDE 教程 | 下载 + 参数优化 + 振动抑制

在数控机床调试中，伺服参数的优化直接决定了加工精度、表面光洁度和机床寿命。当机床出现振动、异响、过切或轮廓误差大时，手动调整参数往往效率低下且难以定位问题。

FANUC SERVO GUIDE 是发那科官方推出的 专业伺服调整软件，它能实时采集伺服波形、自动计算最优参数、一键抑制振动，是电气工程师解决伺服疑难杂症的“神器”。

本文将详解 SERVO GUIDE 软件下载、安装、连接及核心功能使用，含振动抑制与刚性调整实战技巧。

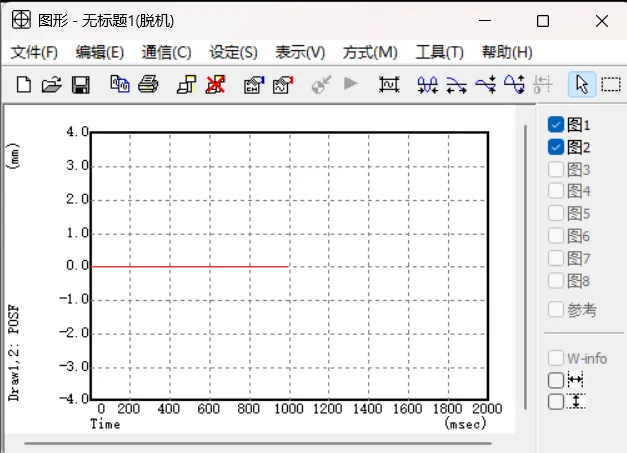

图 1：FANUC SERVO GUIDE 软件主界面（波形分析）

一、FANUC SERVO GUIDE 软件核心功能

1.1 主要功能模块

• 伺服波形采集

  ：实时记录电流、速度、位置、误差等信号，采样频率高达 48kHz。
• 自动参数调整

  ：根据机械负载特性，自动计算最佳增益参数。
• 振动抑制

  ：通过 FFT 分析识别共振频率，自动设置陷波滤波器（Notch Filter）。
• 刚性表调整

  ：优化刚性表参数，提升加工表面质量。
• HRV 控制优化

  ：调整 HRV3/HRV4/HRV+参数，实现高精度高速响应。
• 故障诊断

  ：分析过载、过热、振动过大等报警原因。

1.2 支持的系统型号

系统系列	支持型号	适用电机
FANUC 0i-F / 0i-MF	Series 30i/31i/32i-MODEL B	αi / βi 系列
FANUC 30i / 31i / 32i	Series 30i/31i/32i-MODEL A/B	αi / βi 系列
FANUC 0i-D	Series 0i-D (部分功能)	αi / βi 系列

💡 提示：新版 SERVO GUIDE 支持 HRV+ 控制，可进一步提升纳米级加工精度。旧版本可能不支持最新电机型号。

二、SERVO GUIDE 软件下载渠道

点击【阅读原文】获取该软件的安装教程以及软件下载地址。

⚠️ 重要提醒：

• 伺服参数调整涉及机床核心控制，错误设置可能导致撞机或损坏电机！
• 调整前务必备份原始参数。
• 建议在停机或非加工时段进行测试。

三、SERVO GUIDE 安装与连接步骤

📋 硬件准备

• ✅ 电脑：Windows 10/11 64 位
• ✅ 通讯线缆：以太网线（推荐）或 RS232 串口线
• ✅ CNC 系统：已开启以太网功能或串口功能

3.1 软件安装

1. 解压安装包，右键 Setup.exe 以管理员身份运行。
2. 按向导完成安装（默认路径即可）。
3. 安装完成后重启电脑。

3.2 连接 CNC 系统

1. 设置 CNC IP 地址

   ：
• 进入 CNC 参数画面 → 设定以太网 IP（如 192.168.1.10）。
• 确保电脑 IP 在同一网段（如 192.168.1.20）。
2. 启动 SERVO GUIDE

   ：
• 打开软件 → 点击 Project → New。
• 选择通讯方式：Ethernet（推荐）或 RS232。
• 输入 CNC IP 地址和端口号（默认 8193）。
• 点击 Connect，显示”Connected”即成功。

四、SERVO GUIDE 核心功能实战教程

4.1 伺服波形采集与分析

这是最常用的功能，用于诊断振动、过冲等问题。

1. 点击 Monitor → Waveform Monitor。
2. 选择要监控的信号：
• Motor Speed

  （电机速度）
• Position Error

  （位置误差）
• Motor Current

  （电机电流）
• Vibration

  （振动加速度，需选配传感器）
3. 设置采样频率（建议 48kHz）和触发条件。
4. 启动机床轴移动，软件自动记录波形。
5. 分析波形：观察是否有超调、振荡或异常电流。

4.2 自动振动抑制（Notch Filter）

当机床出现高频啸叫或振动时，使用此功能。

1. 点击 Tuning → Vibration Suppression。
2. 执行FFT 分析（快速傅里叶变换），识别共振频率。
3. 软件自动推荐陷波滤波器参数（频率、深度、宽度）。
4. 点击 Write to CNC 写入参数。
5. 再次运行测试，确认振动消除。

⚠️ 注意：陷波滤波器设置过深可能导致系统响应变慢，需权衡刚性与稳定性。

4.3 刚性表调整（Rigid Tapping）

优化刚性攻丝时的同步精度，防止乱牙。

1. 点击 Tuning → Rigid Tapping。
2. 执行自动调整循环，软件会控制主轴和 Z 轴多次攻丝。
3. 分析主轴与 Z 轴的相位误差。
4. 软件自动优化刚性表参数（参数 5300-5399）。

4.4 HRV 控制优化

• HRV3

  ：标准高精度模式，适用于大多数加工。
• HRV4

  ：更高响应模式，适用于高速高精加工。
• HRV+

  ：纳米级插补模式，需配合高速串行总线。

在 Tuning → HRV Control 中可根据加工需求切换模式。

五、常见问题解答 (FAQ)

Q1: SERVO GUIDE 软件是免费的吗？

A: 官方正式版需购买授权（通常包含在维保合同中）。网上有试用版或旧版本流传，学习用途可以使用，但生产环境建议用正版。

Q2: 为什么连接不上 CNC 系统？

A: 最常见原因是 IP 地址不在同一网段，或 CNC 以太网功能未开启。检查参数 13800-13805，并关闭电脑防火墙测试。

Q3: 调整伺服参数会导致机床报警吗？

A: 如果参数设置过于激进（如增益过大），可能引发 SV0401（过载）、SV0431（振动检测）等报警。务必小幅度调整并随时备份。

Q4: 振动抑制功能对所有机床都有效吗？

A: 对机械共振引起的振动非常有效。但如果是机械部件松动、轴承损坏等硬件问题，软件调整无法解决，需先排除机械故障。

Q5: 如何备份伺服参数？

A: 在 SERVO GUIDE 中点击 File → Save Project，或直接读取 CNC 参数保存到电脑。建议每次调整前都备份。

结语：FANUC SERVO GUIDE 是解决伺服振动、提升加工精度的终极武器。 掌握它，您将能轻松应对各种疑难杂症，从”换件工”进阶为真正的”调试专家”。
