一、PDF417码简介

PDF417是一种二维条码，由美国Symbol公司发明。

“PDF”是“便携数据文件”（Portable Data File）的缩写，意味着它能像一个小型文件一样携带大量数据；

而“417”则源于其技术构成：每个编码字符由4个条（黑）和4个空（白）组成，这些条和空的总模块数加起来正好是17个。

与我们常见的、只能横向存储信息的商品一维条码不同，PDF417通过在垂直方向上堆叠多行一维条码来形成二维结构，因此也被称为堆叠式二维条码。

二、条码密度计算公式

条码密度（mil）=条码长度（mm）÷模块数量÷0.0254

注：1mil=0.001英寸≈0.0254毫米

三、PDF417码的结构及模块计算

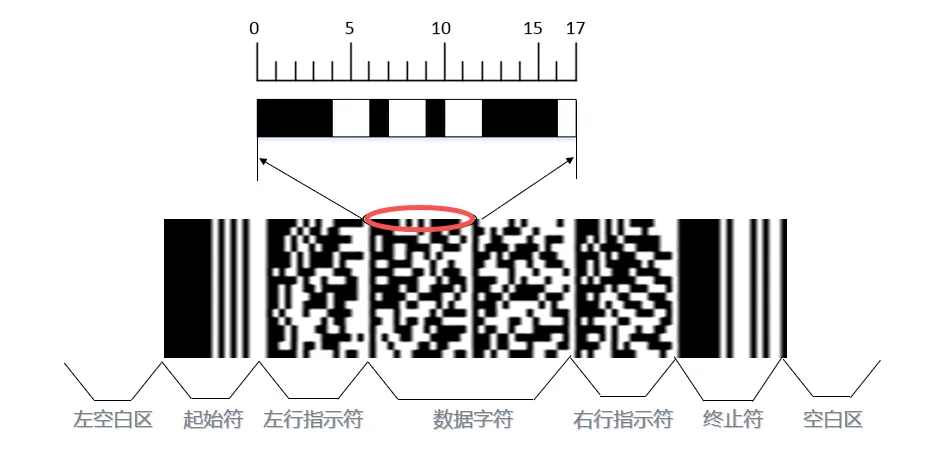

我们以下图的PDF417码为例，对条码的结构以及模块的计算进行说明。

1、起始符和终止符

PDF417的起始符和终止符是唯一的。

自左向右由条开始，

起始符的条、空组合为81111113，所以它的模块数量为8+1+1+1+1+1+1+3=17

终止符的条、空组合为711311121，所以它的模块数量为7+1+1+3+1+1+1+2+1=18

2、行指示符号字符

行指示符号字符包括左行指示符号字符和右行指示符号字符，分别与起始符和终止符相邻接。

行指示符的值指示PDF417条码的行号，行数，数据区中数据符号字符的列数，错误纠正等级。

左行指示符和右行指示符的模块数量都是固定的17。

3、符号字符的结构

每一符号字符由4个条和4个空构成，自左向右从条开始。

在一个符号字符中，4个条和4个空的总模块数为17。

所以，样例中PDF417码的模块总数量为

起始符模块数量+左行指示符模块数量+数据字符模块数量+右行指示符模块数量+终止符模块数量

17+17+17×2+17+18=103

简单地归纳为下列的格式：

PDF417码的模块总数量=17+17×2（左右行指示符）+17×N（数据字符列数N≥1）+18

四、PDF417码的变形

前面我们所说明的条码模块数量计算方式是针对普通PDF417码，如果是变形的PDF417码，需要根据实际情况调整。

比如：

1、PDF417截短码

2、Micro PDF417

👇👇👇

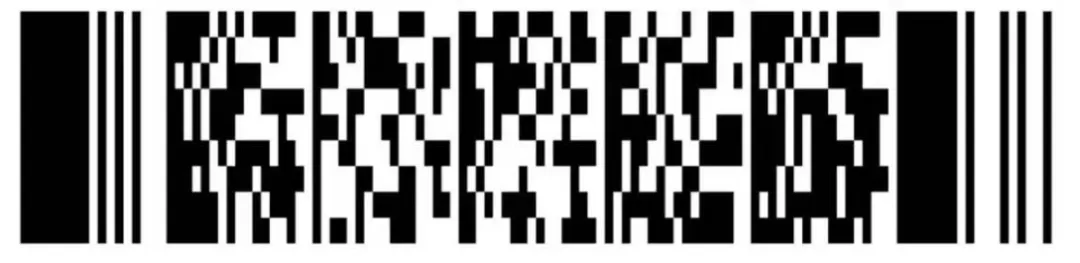

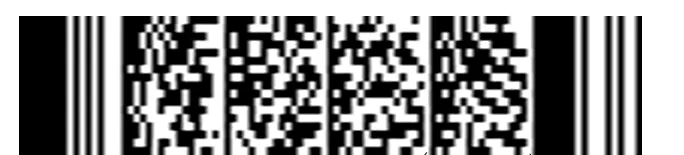

下图是我们常见的登机牌上的PDF417码

条码尺寸：34mm×8mm

根据前面描述的方法，我们来算一下条码密度。

首先，根据条码结构，我们确认总的模块数量为17＋17×2+17×3＋18=120

然后，根据计算公式得出

条码密度=34÷120÷0.0254≈11.15mil
