[CATIA插件]批量导出点坐标插件的使用模式+插件共享

哈喽小伙伴们，今天我们重新分享一下点坐标导出插件的三种使用模式，如果有需求，可以公众号回复[点坐标]获取插件使用。

模式1:批量导出点集在某一个零件下的绝对坐标值。解释：我们在创建一个part零件的时候，会自动创建三个绝对坐标平面:xy平面，yz平面，zx平面，此三个平面相交于零件的绝对坐标原点，采用模式1导出的坐标值即为相对于此绝对位置的坐标值（如下图所示三平面交点即为零件绝对坐标位置）。

▼ 零件的绝对坐标平面

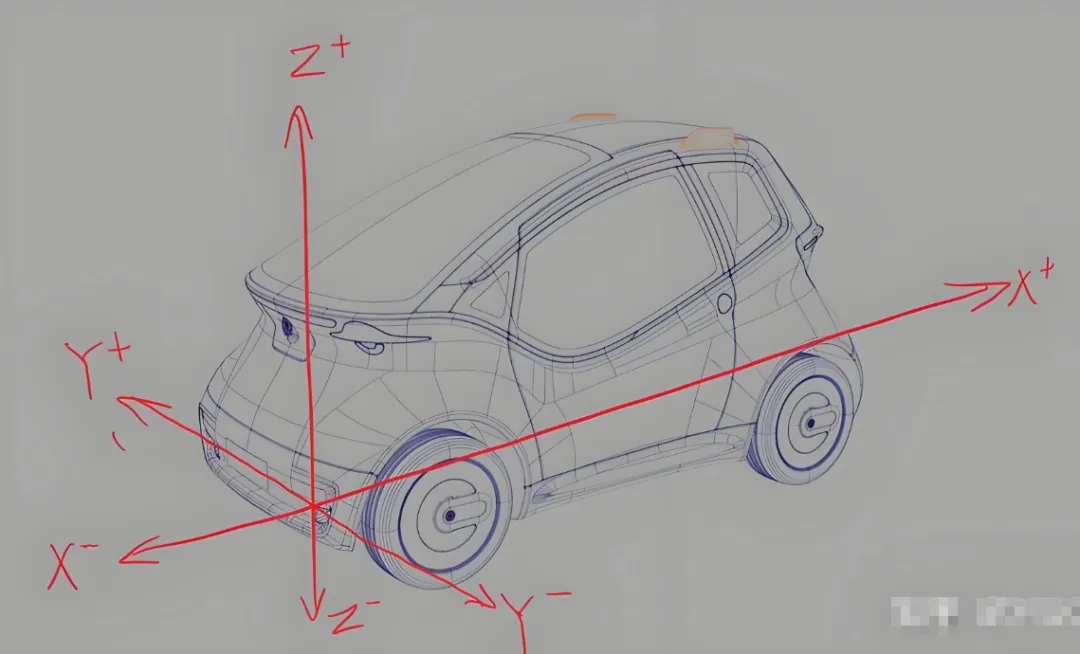

模式2：导出点集在零件中的相对坐标值。解释：此模式可以导出点相对于零件中某一个任意坐标系的坐标值。对于从事汽车设计行业的朋友来说，汽车整车的绝对坐标位置通常如下所示位于前轴中心位置，但是对于其他汽车部件供应商，比如大灯，车门，把手等为了满足自身设计需求，质量控制需求，单独设置各自零部件的坐标系，有时此类零部件的数模虽然还是以整车坐标为绝对原点坐标（可选），但是建模设计都是基于其自身的这个坐标系，而我们导出类似于一些RPS点或者是测量点的坐标的时候，通常也是相对于其自身的这个坐标系进行导出，因此便有了模式2这种点坐标的导出模式（当然我们完全可以将点集通过坐标变换到零件的绝对坐标下再通过模式1进行点坐标导出，导出的结果是一致的）。

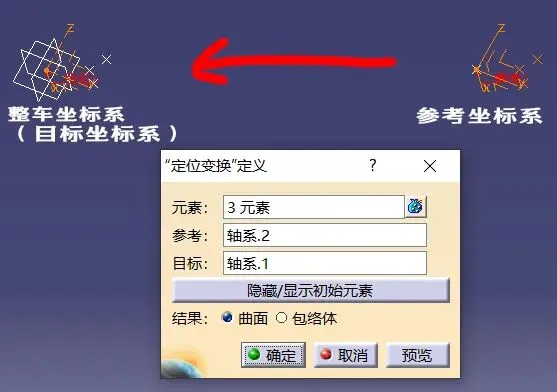

▼ 通过CATIA的坐标变换命令变换点集位置

模式3，导出点在装配体下的绝对坐标值。学习CATIA软件的小伙伴如果连CATIA的product文件的绝对坐标位置在哪里都不清楚的话，请搜索小蚂蚁999个CATIA小技巧关于绝对坐标位置的讲解，零件Part的绝对坐标位置在零件的三个绝对坐标平面位置，能够直观的展现给我们，但是对于整个装配的绝对位置，这是一个虚拟的位置，我们无法通过任何的特征去进行识别，但是我们可以通过向装配中插入一个新的零件模型来识别（插入新零件时如下提示框须选择否），然后此零件的绝对位置即为整个装配的绝对位置。模式3导出的就是点相对于此装配的绝对坐标位置的坐标值（当然我们都知道，装配模块可以通过从产品生成零件这个命令来将装配数模转成零件模型，转换完成之后装配体的绝对坐标系变为新零件的绝对坐标系，然后我们再适用模式1将点坐标进行导出亦可，导出结果和模式3完全一致）。

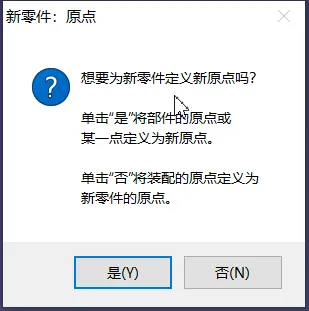

▼ 装配下插入新零件的提示

▼ 从产品生成零件这个命令

插件使用模式视频演示如下

已关注

关注

重播分享赞

视频详情

以上三种点坐标的导出模式，您理解了吗（如果还是无法理解，请点击观看上面视频解释）？公众号回复【点坐标】免费获取插件，如果有疑惑可以添加小蚂蚁微信：hellobigbrother进行咨询，如果您有其他疑问或者需求也可以联系小蚂蚁。如果感觉本帖有一点实用价值，请将其转发到盆友圈或者其他需要的朋友，动动发财小手，点点爱心，谢谢哦。
