微图App从入门到实战(19):要素操作之创建要素
点击
顶部蓝字关注，回复免费数据领取地图数据
软件技术 | 作者 / 星火 整理 / 月白
随时随地，微图一下！
水经微图（以下称“微图”）App，是一款可加载高清卫星影像，查看全球各类丰富地图的三维地球软件。
它适用于地图标绘、施工放样、电力勘测、铁路、GIS信息采集、林业调查、国土调查以及多行业巡检业务，帮助各行各业提升作业效率。
你也可以在生活中记录所有户外运动轨迹，软件中丰富的卫星照片与全景VR，可让孩子足不出户探索世界！
扫码安装App
请在小米、华为、vivo、OPPO应用商店、腾讯应用宝或苹果商店搜索“水经微图”下载安装微图App地图软件。
如果需要查看历史影像、下载高清影像或下载高程DEM等地图数据，请下载安装微图PC版，软件更多功能请从《微图4桌面版功能简介与价格》一文详细了解。
01
创建要素
要素创建的入口方式有两个，以下分别介绍从不同入口进行要素的创建操作。
（1）创建方式
工具栏创建
通过主界面上【工具栏】中选择对应的点、线、面工具创建要素。
工具栏创建

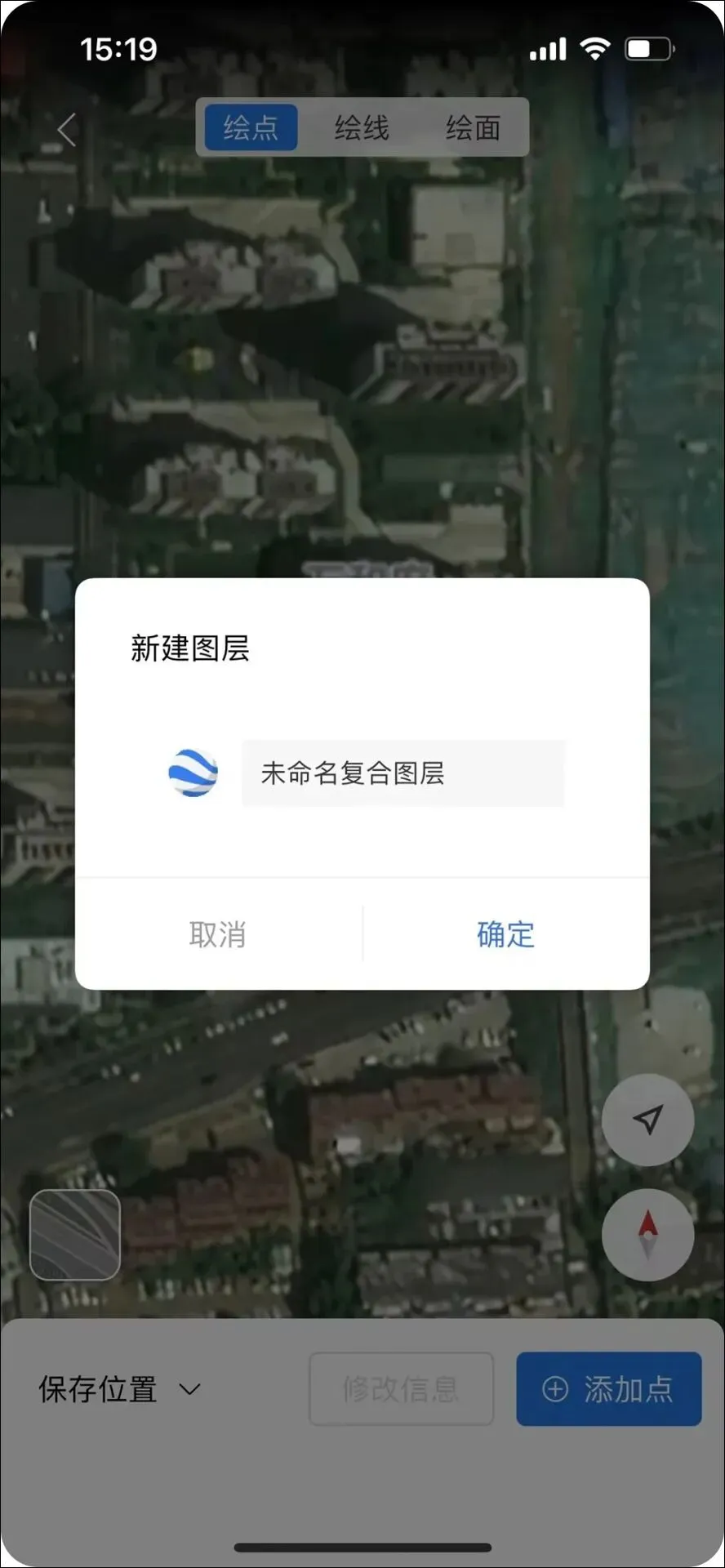

当【我的图层】节点下无图层节点时，点击要素创建工具会自动弹出提示创建图层（默认图层类型为:复合图层）。
创建默认图层

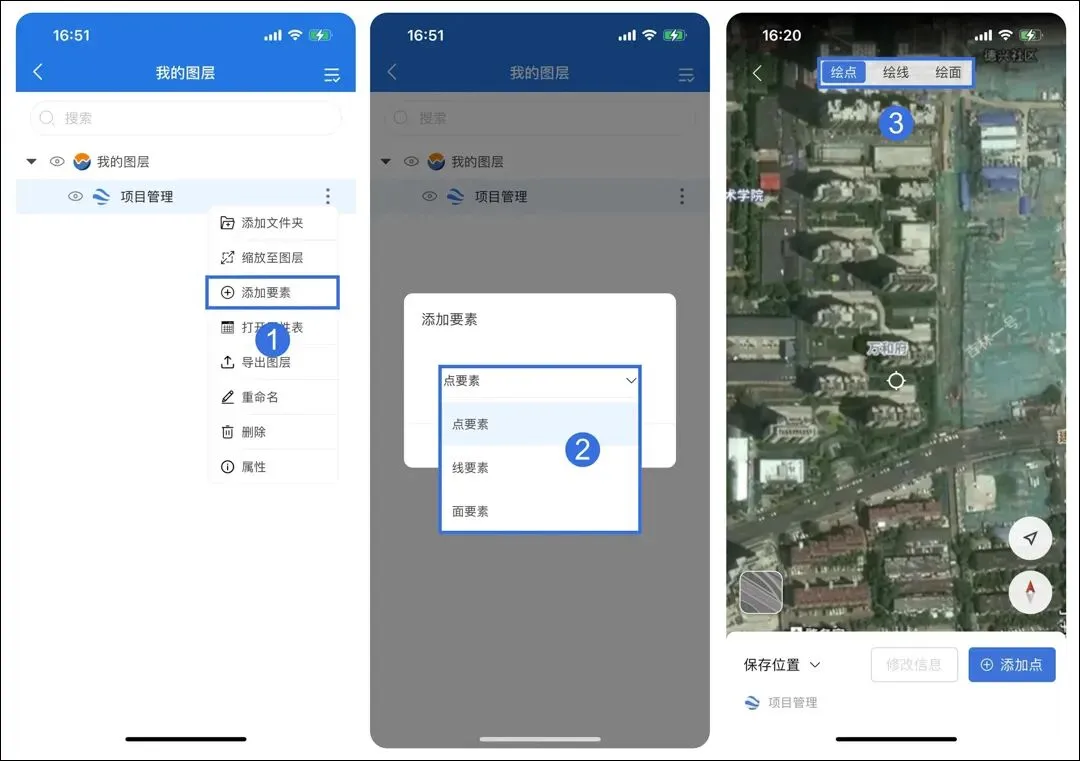

图层菜单创建
点击【图层树】，点击图层节点菜单，点击【添加 – 点\线\面要素】创建要素。
图层菜单创建
（2）要素类型
要素类型主要分为点、线、面类型，要素必须选择一个图层来存储所绘制的要素。
说明:
① 复合图层类型支持存储所有要素类型；
② 点、线、面图层仅支持对应要素类型；
③ 点、线、面图层下绘制矩形、圆、椭圆等类型要素结束后，再次编辑将不会显示关键点。
照片要素
照片要素可以理解为通过照片的经纬度和拍摄时间来生成点、线、面要素，与普通的点、线、面要素一样。

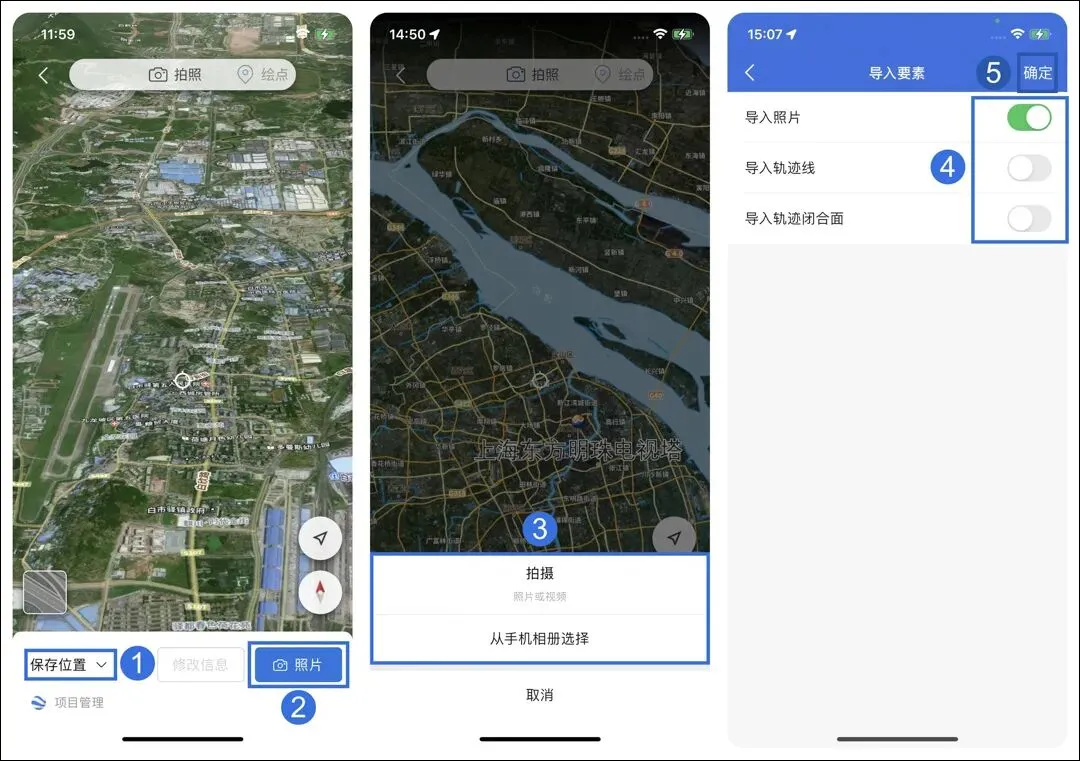

点击【绘制工具】，点击【照片】。
照片菜单
选择保存位置，点击【+照片】，选择图片视频（可以通过相机拍摄或相册选择），选择图片视频完成后，界面跳转显示三个选项，<导入照片>、<导入轨迹线>、<导入轨迹闭合面>。
导入照片：每一张照片为一个点要素，并将照片添加到附件，以照片模式显示。
导入轨迹线：将所有照片根据拍摄时间生成一条线要素（照片不保存到附件列表）。
导入轨迹闭合面：将所有照片根据拍摄时间生成一条面要素（照片不保存到附件列表）。
注：根据当前所选择图层类型，以上三个选项会存在不同状态，选项仅支持当前图层所支持的要素类型。
添加照片

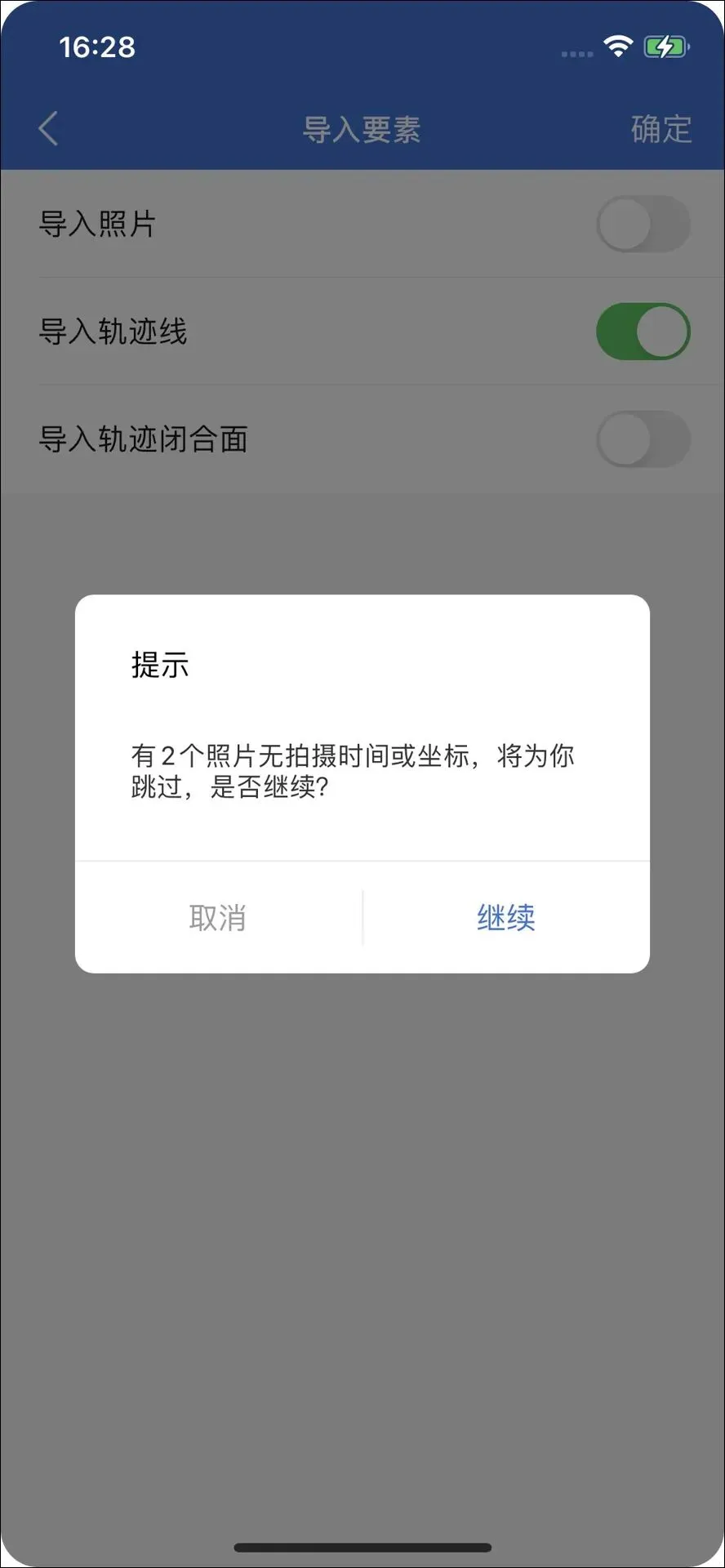

如果添加的照片、视频文件中存在无坐标信息，则会弹出提示窗口，点击【继续】则跳过无坐标图片、视频，点击【取消】，则取消导入要素。
选择导入照片时，无坐标信息图片将会在当前地图可视区域中心添加点要素。
导入轨迹线、导入轨迹闭合面时，弹出提示窗口选择是否跳过无坐标图片、视频。
照片无坐标提示

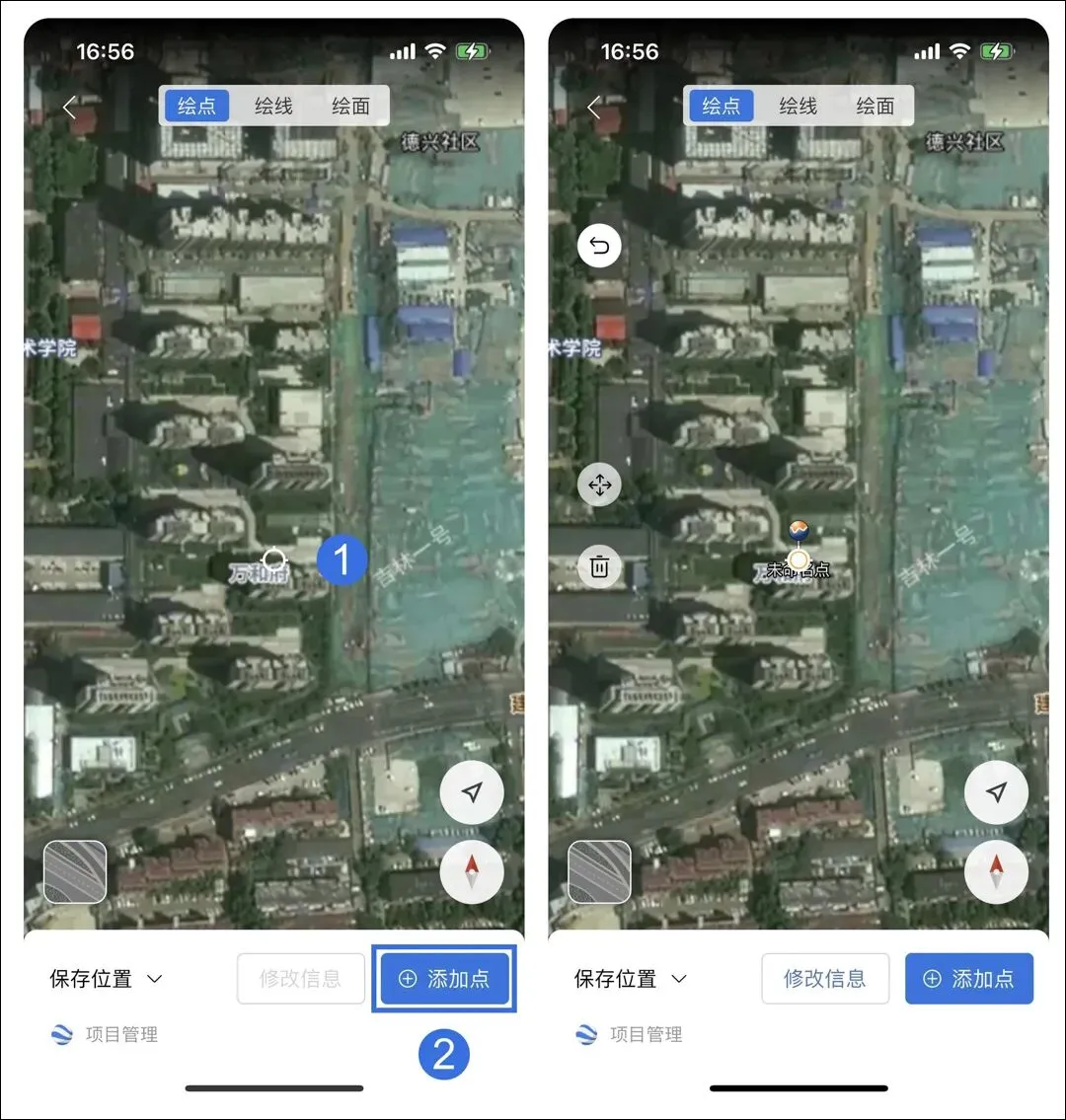

点
点击【工具栏 – 点】工具选项或点击图层菜单，点击【添加-点要素】，屏幕出现中心点，此时即可在地图可视区域内创建点要素，绘制点要素完成，默认点要素名称为: 未命名点。
创建点要素
线
点击【工具栏 – 线】工具选项或点击图层菜单，点击【添加-线要素】，屏幕出现中心点，此时即可在地图可视区域内创建线要素。
双击中心点或直接点击【结束绘制】完成线要素绘制，默认线要素名称为: 未命名折线。
创建线要素

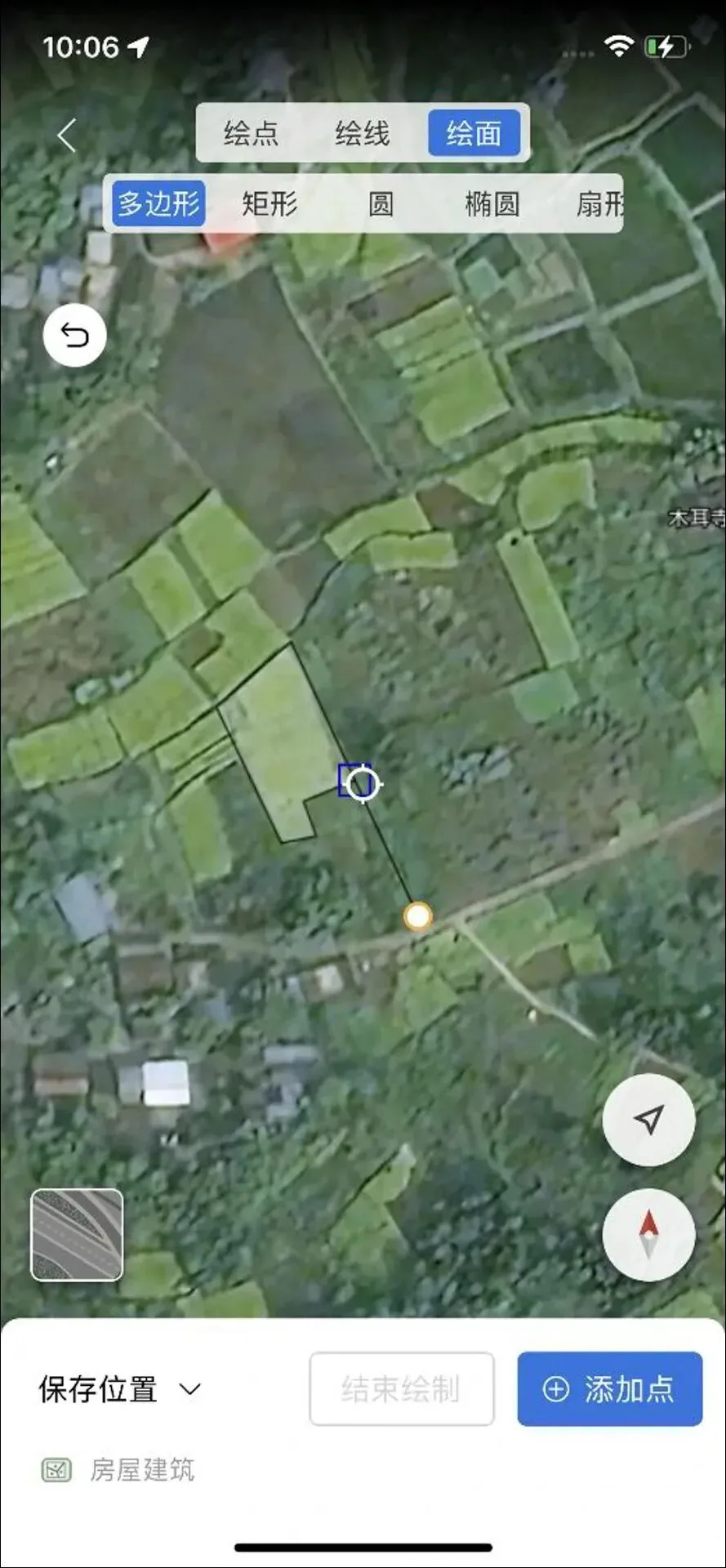

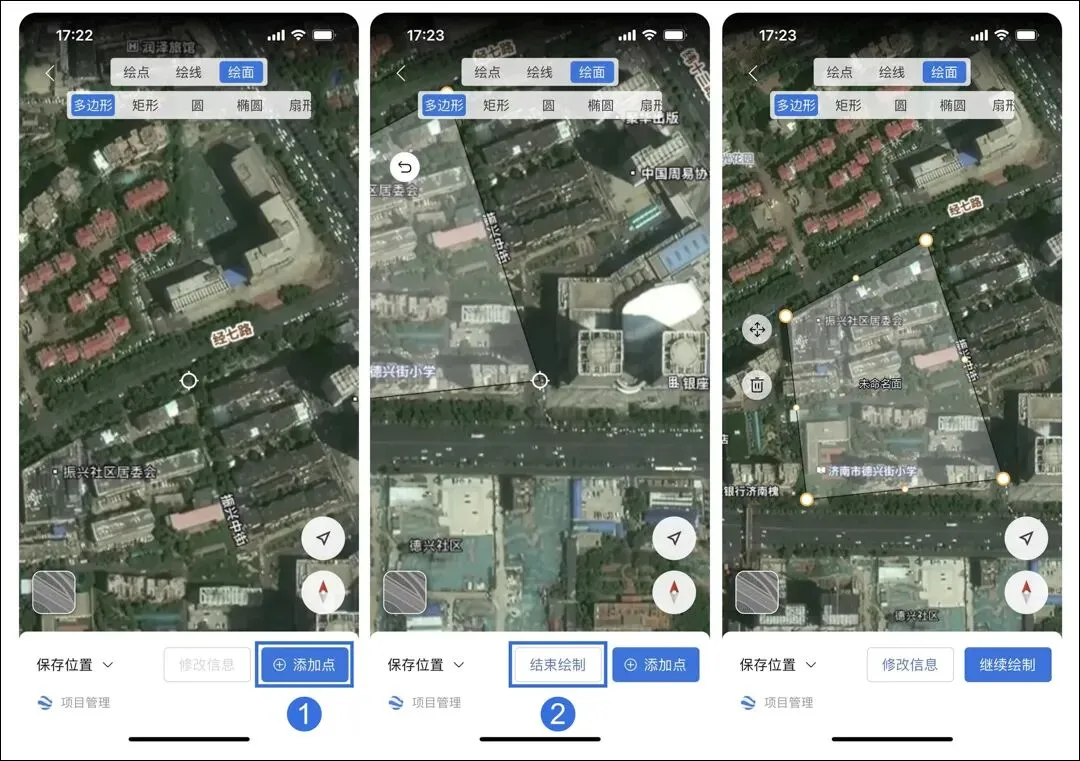

面
点击【工具栏 – 面】工具选项或点击图层菜单，点击【添加-面要素】，屏幕出现中心点，此时即可在地图可视区域内创建线要素。
双击中心点或直接点击【结束绘制】完成面要素绘制，默认面要素名称为: 未命名折线。
创建面要素

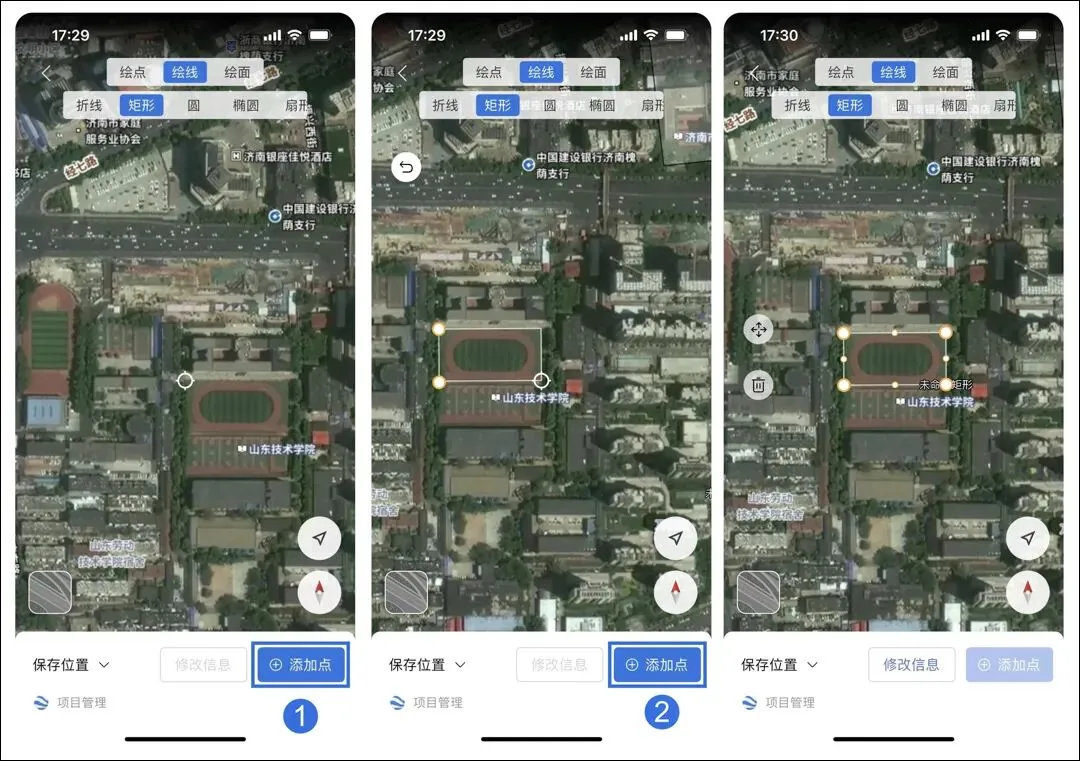

矩形
点击【工具栏 – 绘线\绘面】，在二级菜单中点击矩形，屏幕出现中心点，此时即可在地图可视区域内创建矩形。
绘制操作：
单击中心点或点击【添加点】添加第一个节点；
移动中心点位置，再次单击中心点或点击【添加点】完成添加第二个点，从而确定矩形方向；
移动中心点位置，再次单击中心点或点击【添加点】完成添加第三个点，从而确定矩形边长并完成矩形绘制，默认矩形要素名称为: 未命名矩形。
创建矩形

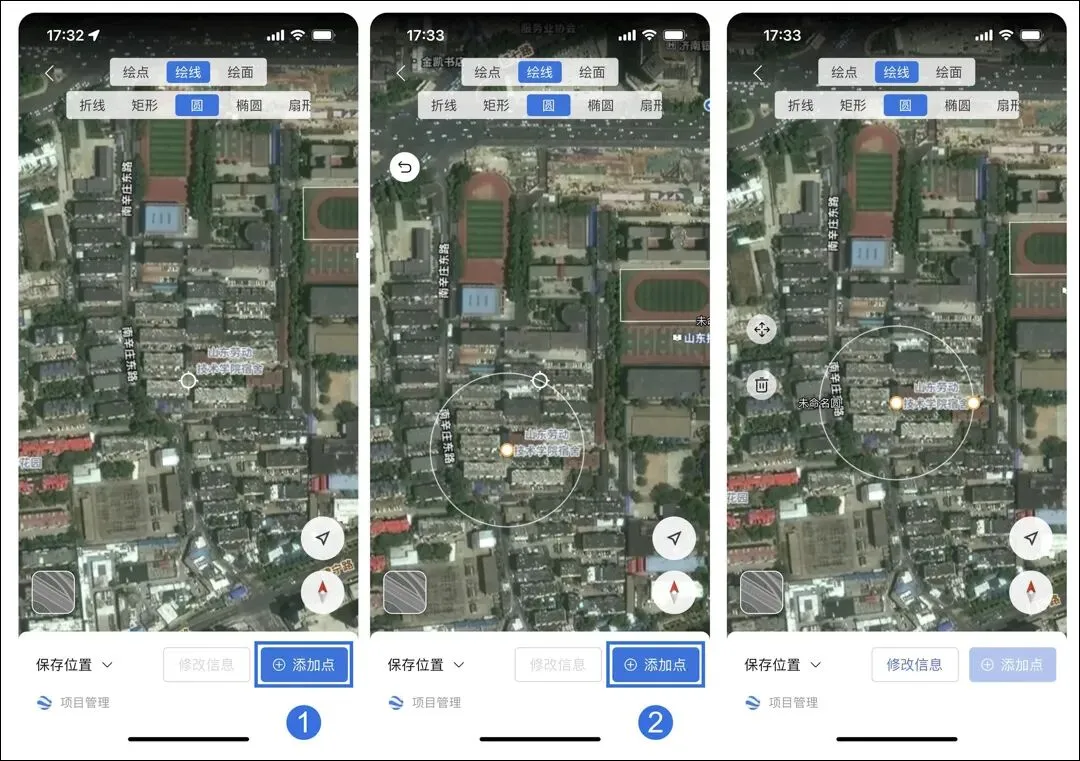

圆
点击【工具栏 – 绘线\绘面】工具栏下拉选项，在二级菜单中点击圆，屏幕出现中心点，此时即可在地图可视区域内创建圆。
绘制操作：
单击中心点或点击【添加点】添加第一个节点为圆心；
移动中心点位置，单击中心点或点击【添加点】添加第二个点确定半径并完成圆绘制，默认圆要素名称为: 未命名圆。
创建圆

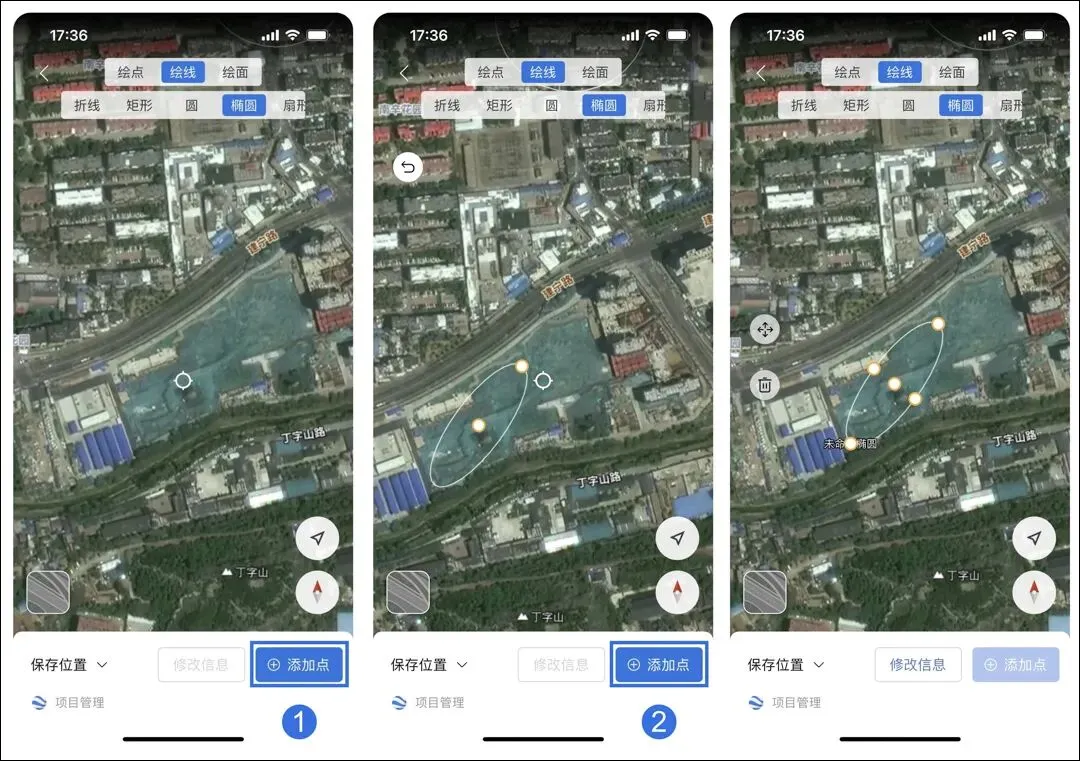

椭圆
点击【工具栏 – 绘线\绘面】工具栏下拉选项，在二级菜单中点击椭圆，屏幕出现中心点，此时即可在地图可视区域内创建椭圆。
绘制操作：
单击中心点或点击【添加点】添加第一个节点为圆心；
移动中心点位置，单击中心点或点击【添加点】添加第二个点确定半轴方向；
移动中心点位置，单击中心点或点击【添加点】添加第三个点确定椭圆长短半轴，并完成椭圆绘制，默认椭圆要素名称为: 未命名椭圆。
创建椭圆

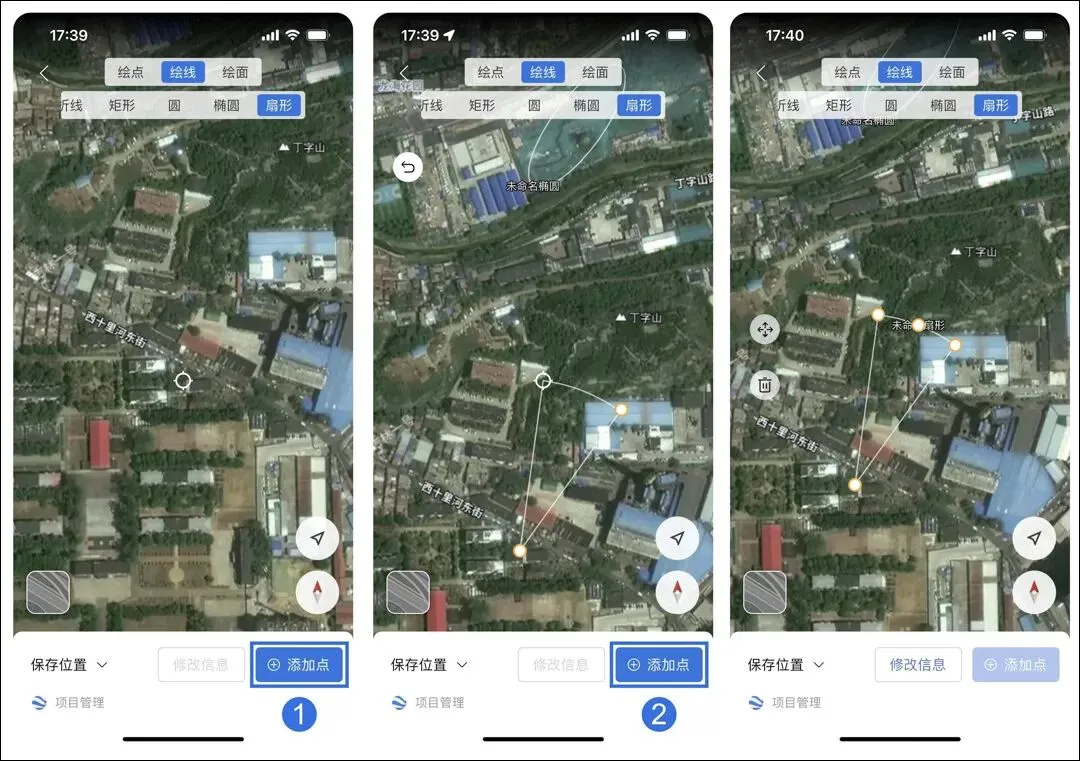

扇形
点击【工具栏 – 绘线\绘面】工具栏下拉选项，在二级菜单中点击扇形，屏幕出现中心点，此时即可在地图可视区域内创建扇形。
绘制操作：
单击中心点或点击【添加点】添加第一个节点为圆心；
移动中心点位置，单击中心点或点击【添加点】添加第二个点确定起始弧边；
移动中心点位置，单击中心点或点击【添加点】添加第三个点确定终止边以及半径，并完成扇形绘制，默认扇形要素名称为: 未命名扇形。
创建扇形
如需修改要素名称或其它信息，请参考修改信息 或 属性修改。
节点捕捉
在绘制要素或编辑要素节点时，我们可以通过捕捉要素节点进行精细绘制，当绘制状态时，鼠标移动到其它要素顶点上，鼠标状态会显示蓝色矩形捕捉状态。
注：如果当前绘制级别没在设置级别内，将无法捕捉顶点。
默认捕捉级别：15级，级别设置参数：0~21级。 如果需要设置节点捕捉，请参考 顶点捕捉。
节点捕捉
