OpenClaw源码解读之浏览器自动化

OpenClaw 内置了一套完整的浏览器自动化系统，让 AI Agent 能够像人一样操作网页——导航、点击、输入、截图、读取页面内容。整套系统建立在两层协议之上：底层的 Chrome DevTools Protocol（CDP）和上层的 Playwright，通过一个本地 HTTP 服务器暴露为 RESTful API，最终封装为 Agent 的 `browser` 工具。本文将从协议层、会话管理、交互操作、到 Agent 工具接口，完整剖析这套约 15000 行代码的浏览器控制引擎。

一、CDP 底层：直接与 Chrome 对话

CDP 是 Chrome 浏览器的调试协议，通过 WebSocket 通信。`cdp.helpers.ts` 中的 `withCdpSocket` 封装了最底层的 CDP 会话管理：

// src/browser/cdp.helpers.tsfunction createCdpSender(ws: WebSocket) {  let nextId = 1;  const pending = new Map<number, Pending>();  const send: CdpSendFn = (method, params?, sessionId?) => {    const id = nextId++;    ws.send(JSON.stringify({ id, method, params, sessionId }));    return new Promise<unknown>((resolve, reject) => {      pending.set(id, { resolve, reject });    });  };  ws.on("message", (data) => {    const parsed = JSON.parse(rawDataToString(data));    const p = pending.get(parsed.id);    if (!p) return;    pending.delete(parsed.id);    if (parsed.error?.message) {      p.reject(new Error(parsed.error.message));    } else {      p.resolve(parsed.result);    }  });  return { send, closeWithError };}

这是一个经典的请求-响应多路复用器——每个 CDP 命令分配递增 ID，发送后挂起到 `pending` Map，收到匹配 ID 的响应后 resolve。与 Gateway 协议的模式如出一辙。

`withCdpSocket` 在此基础上提供了自动连接和清理的生命周期管理，调用方只需关心”发送什么命令”：

// src/browser/cdp.tsexport async function captureScreenshot(opts: {  wsUrl: string; fullPage?: boolean; format?: "png" | "jpeg"; quality?: number;}): Promise<Buffer> {  return await withCdpSocket(opts.wsUrl, async (send) => {    await send("Page.enable");    let clip;    if (opts.fullPage) {      const metrics = await send("Page.getLayoutMetrics");      const size = metrics?.cssContentSize ?? metrics?.contentSize;      clip = { x: 0, y: 0, width: size.width, height: size.height, scale: 1 };    }    const result = await send("Page.captureScreenshot", {      format, fromSurface: true, captureBeyondViewport: true, ...(clip ? { clip } : {}),    });    return Buffer.from(result.data, "base64");  });}

截图是最直观的 CDP 用例——先启用 Page domain，如果需要全页截图则获取布局尺寸计算 clip 区域，然后调用 `Page.captureScreenshot`。返回的 base64 数据解码为 Buffer。

`cdp.ts` 还提供了其他底层能力：`evaluateJavaScript` 执行 JavaScript、`snapshotAria` 获取无障碍树、`snapshotDom` 获取 DOM 树、`querySelector` 执行 CSS 选择器查询。这些是不依赖 Playwright 的轻量级操作。

二、Chrome 启动与配置管理

`chrome.ts` 负责启动和管理 Chrome 进程。`launchOpenClawChrome` 组装启动参数并 spawn 子进程：

// src/browser/chrome.tsexport async function launchOpenClawChrome(  resolved: ResolvedBrowserConfig,  profile: ResolvedBrowserProfile,): Promise<RunningChrome> {  await ensurePortAvailable(profile.cdpPort);  const exe = resolveBrowserExecutable(resolved);  const userDataDir = resolveOpenClawUserDataDir(profile.name);  const spawnOnce = () => {    const args = [      `--remote-debugging-port=${profile.cdpPort}`,      `--user-data-dir=${userDataDir}`,      "--no-first-run",      "--disable-sync",      "--disable-background-networking",      "--disable-blink-features=AutomationControlled",  // 反自动化检测      "about:blank",    ];    if (resolved.headless) { args.push("--headless=new"); }    if (resolved.noSandbox) { args.push("--no-sandbox"); }    return spawn(exe.path, args, { stdio: "pipe" });  };  // ... bootstrap + decorate + launch}

几个值得注意的设计：

反检测：`–disable-blink-features=AutomationControlled` 隐藏 `navigator.webdriver` 标志，防止网站检测到自动化
独立数据目录：每个 profile 有独立的 `userDataDir`，与用户正常浏览完全隔离
首次引导：新 profile 需要先启动一次 Chrome 让它创建默认配置文件，然后停止、装饰（设置主题色等）、再正式启动
多浏览器支持：`resolveBrowserExecutable` 按优先级查找 Chrome、Brave、Edge、Chromium

系统支持两种 profile 模式：`”openclaw”` 启动独立的受控浏览器；`”chrome”` 通过 Chrome 扩展中继接管用户已有的 Chrome 标签页。

三、Playwright 会话：高级抽象层

Playwright 建立在 CDP 之上，提供了更高级的 API。`pw-session.ts` 管理 Playwright 与 Chrome 的连接和页面状态。

核心函数 `getPageForTargetId` 通过 CDP URL 连接浏览器，然后根据 `targetId` 定位具体的标签页：

// src/browser/pw-session.tsexport async function getPageForTargetId(opts: {  cdpUrl: string; targetId?: string;}): Promise<Page> {  const { browser } = await connectBrowser(opts.cdpUrl);  const pages = await getAllPages(browser);  if (!opts.targetId) {    return pages[0];  // 默认返回第一个页面  }  const found = await findPageByTargetId(browser, opts.targetId, opts.cdpUrl);  if (!found && pages.length === 1) {    return pages[0];  // 单页面时的 fallback  }  return found;}

Playwright 连接被全局缓存——多个操作共享同一个 `Browser` 实例，避免重复连接开销。

引用系统（Refs）

浏览器自动化最核心的问题是：Agent 怎么指定要操作的元素？OpenClaw 设计了一套引用系统。Agent 先通过 `snapshot` 获取页面的结构化描述，每个可交互元素被分配一个短引用（如 `e1`、`e2`、`e12`），后续操作直接用引用定位。

`refLocator` 函数将引用解析为 Playwright Locator：

// src/browser/pw-session.tsexport function refLocator(page: Page, ref: string) {  const normalized = ref.startsWith("@") ? ref.slice(1)    : ref.startsWith("ref=") ? ref.slice(4) : ref;  if (/^e\d+$/.test(normalized)) {    const state = pageStates.get(page);    if (state?.roleRefsMode === "aria") {      // ARIA 模式：直接用 aria-ref 属性定位      return page.locator(`aria-ref=${normalized}`);    }    // Role 模式：用角色+名称定位    const info = state?.roleRefs?.[normalized];    if (!info) {      throw new Error(`Unknown ref "${normalized}". Run a new snapshot.`);    }    const locator = info.name      ? page.getByRole(info.role, { name: info.name, exact: true })      : page.getByRole(info.role);    return info.nth !== undefined ? locator.nth(info.nth) : locator;  }  return page.locator(`aria-ref=${normalized}`);}

引用系统支持两种模式：

role 模式（默认）：引用映射到 `(role, name, nth)` 元组，如 `e3` → `button “Submit”`。这种模式跨快照可能不稳定（页面变化后引用可能指向不同元素）
aria 模式：引用直接对应 Playwright 的 `aria-ref` 属性，更稳定但需要 Playwright 支持

快照生成时，`storeRoleRefsForTarget` 将引用映射存储到页面状态中；操作时，`restoreRoleRefsForTarget` 恢复映射。这保证了”先 snapshot 后 act”的操作序列中引用的一致性。

四、交互操作：click、type、fill

`pw-tools-core.interactions.ts` 实现了所有的页面交互操作。每个操作遵循统一的模式：

// src/browser/pw-tools-core.interactions.tsexport async function clickViaPlaywright(opts: {  cdpUrl: string; targetId?: string; ref: string;  doubleClick?: boolean; button?: "left" | "right" | "middle";  modifiers?: Array<"Alt" | "Control" | "Meta" | "Shift">;  timeoutMs?: number;}): Promise<void> {  const page = await getPageForTargetId({ cdpUrl: opts.cdpUrl, targetId: opts.targetId });  ensurePageState(page);  restoreRoleRefsForTarget({ cdpUrl: opts.cdpUrl, targetId: opts.targetId, page });  const ref = requireRef(opts.ref);  const locator = refLocator(page, ref);  const timeout = Math.max(500, Math.min(60_000, Math.floor(opts.timeoutMs ?? 8000)));  try {    if (opts.doubleClick) {      await locator.dblclick({ timeout, button: opts.button, modifiers: opts.modifiers });    } else {      await locator.click({ timeout, button: opts.button, modifiers: opts.modifiers });    }  } catch (err) {    throw toAIFriendlyError(err, ref);  }}

四步标准流程：

1. `getPageForTargetId` — 获取目标页面

2. `ensurePageState` + `restoreRoleRefsForTarget` — 恢复引用映射

3. `refLocator` — 将 `e12` 这样的引用转为 Playwright Locator

4. 执行操作（click、type、hover…），catch 错误并通过 `toAIFriendlyError` 转化为 Agent 易理解的错误信息

除了基础的 click、hover、type，还支持：

`dragViaPlaywright`：拖拽操作（从 startRef 到 endRef）
`fillFormViaPlaywright`：批量表单填充，接受字段数组一次性填写多个输入框
`selectOptionViaPlaywright`：下拉框选择
`pressKeyViaPlaywright`：键盘按键（包括组合键）
`waitForViaPlaywright`：等待条件（文本出现/消失、URL 变化、元素出现、JavaScript 表达式为真）
`evaluateViaPlaywright`：在页面上下文中执行 JavaScript

五、快照：页面的结构化描述

快照是 Agent 理解页面内容的关键。`pw-tools-core.snapshot.ts` 提供了多种快照格式。

AI 快照（`snapshotAiViaPlaywright`）调用 Playwright 的内部 `_snapshotForAI` API，获取专门为 AI 优化的页面描述：

// src/browser/pw-tools-core.snapshot.tsexport async function snapshotAiViaPlaywright(opts) {  const page = await getPageForTargetId(opts);  const maybe = page as unknown as WithSnapshotForAI;  const result = await maybe._snapshotForAI({ timeout: 5000, track: "response" });  let snapshot = String(result?.full ?? "");  // 截断过长的快照  if (limit && snapshot.length > limit) {    snapshot = `${snapshot.slice(0, limit)}\n\n[...TRUNCATED - page too large]`;  }  // 从快照中提取引用映射  const built = buildRoleSnapshotFromAiSnapshot(snapshot);  storeRoleRefsForTarget({ page, cdpUrl, targetId, refs: built.refs, mode: "aria" });  return { snapshot, refs: built.refs };}

ARIA 快照（`snapshotAriaViaPlaywright`）通过 CDP 的 `Accessibility.getFullAXTree` 获取无障碍树，是一种更结构化但更底层的页面表示。

Role 快照（`snapshotRoleViaPlaywright`）生成基于角色的树形描述，每个可交互元素标注 `[eN]` 引用。

快照结果会附带一个 `refs` 映射表（如 `{“e1”: {“role”: “link”, “name”: “Home”}, “e2”: {“role”: “button”, “name”: “Submit”}}`），Agent 在后续操作中直接使用这些引用。

六、HTTP 服务器：REST API 层

所有浏览器操作通过一个 Express 服务器暴露为 HTTP API。`startBrowserControlServerFromConfig` 负责启动：

// src/browser/server.tsexport async function startBrowserControlServerFromConfig(): Promise<BrowserServerState | null> {  const cfg = loadConfig();  const resolved = resolveBrowserConfig(cfg.browser, cfg);  if (!resolved.enabled) return null;  const app = express();  app.use(express.json({ limit: "1mb" }));  // 认证中间件  if (browserAuth.token || browserAuth.password) {    app.use((req, res, next) => {      if (isAuthorizedBrowserRequest(req, browserAuth)) return next();      res.status(401).send("Unauthorized");    });  }  // 注册路由  registerBrowserRoutes(app, ctx);  const server = app.listen(port, "127.0.0.1", () => resolve(s));  // ... 初始化 Chrome 扩展中继}

服务器只绑定 `127.0.0.1`，不对外暴露。路由分布在多个文件中：

`routes/agent.act.ts`：操作路由——`POST /act` 支持 click、type、press、hover、scroll、drag、select、fill、resize、wait、evaluate、close
`routes/agent.snapshot.ts`：快照路由——`POST /navigate`、`POST /screenshot`、`GET /snapshot`、`POST /pdf`
`routes/tabs.ts`：标签页管理——列表、创建、关闭、切换
`routes/basic.ts`：基础路由——状态、启动、停止

每个路由接收 JSON 请求，委托给对应的 Playwright/CDP 函数，返回 JSON 响应。`POST /act` 是最通用的操作端点，它根据请求中的 `command` 字段分发到不同的处理函数。

七、Agent 工具：browser

Agent 通过名为 `browser` 的工具与浏览器交互。`createBrowserTool` 创建工具定义：

// src/agents/tools/browser-tool.tsexport function createBrowserTool(opts?) {  return {    name: "browser",    description: "Control the browser via OpenClaw's browser control server...",    parameters: BrowserToolSchema,    execute: async (_toolCallId, args) => {      const action = readStringParam(params, "action", { required: true });      const target = readStringParam(params, "target");  // sandbox | host | node      // 解析目标：沙箱浏览器、宿主浏览器、或远程节点浏览器      const baseUrl = resolveBrowserBaseUrl({ target, sandboxBridgeUrl, allowHostControl });      switch (action) {        case "status": return jsonResult(await browserStatus(baseUrl, { profile }));        case "start": /* 启动浏览器 */        case "stop": /* 停止浏览器 */        case "tabs": /* 列出标签页 */        case "open": /* 打开新标签页 */        case "snapshot": /* 获取页面快照 */        case "screenshot": /* 截图 */        case "navigate": /* 导航到 URL */        case "act": /* 执行交互操作 */        // ... 更多 action      }    },  };}

工具支持三种目标环境（`target`）：

sandbox：Docker 容器内的隔离浏览器（`ensureSandboxBrowser` 负责容器编排）
host：宿主机上的本地浏览器
node：远程节点代理的浏览器（通过 Gateway 转发）

Agent 的典型操作流程是：`start` → `open`（URL）→ `snapshot`（获取页面结构）→ `act`（click/type）→ `screenshot`（验证结果）。每次 `snapshot` 返回的引用（`e1`、`e2`…）可以直接传给 `act` 使用。

工具描述中特意提到了 Chrome 扩展中继模式——当用户提到”Chrome extension”或”attach tab”时，Agent 应使用 `profile=”chrome”` 而非独立浏览器，这样可以操作用户当前正在浏览的标签页。

八、沙箱浏览器与安全边界

在 Docker 沙箱环境中，Agent 使用容器内的浏览器。`ensureSandboxBrowser` 检查或创建沙箱浏览器：

// src/agents/sandbox/browser.tsexport async function ensureSandboxBrowser(params) {  // 检查现有的 bridge 是否可用  const existing = BROWSER_BRIDGES.get(params.scopeKey);  if (existing) {    const reachable = await isChromeReachable(cdpUrl);    if (reachable) return { bridgeUrl: ... };  }  // 否则启动新的 bridge server  const bridge = await startBrowserBridgeServer({ resolved, ... });  BROWSER_BRIDGES.set(params.scopeKey, { bridge, containerName });  return { bridgeUrl: ... };}

Bridge Server 是一个轻量级代理，将 Agent 的浏览器操作请求转发到容器内的 Chrome。通过 `BROWSER_BRIDGES` Map 做复用，避免每次操作都创建新容器。宿主浏览器控制可以通过 `allowHostControl: false` 策略完全禁用，确保 Agent 只能操作沙箱内的浏览器。

小结

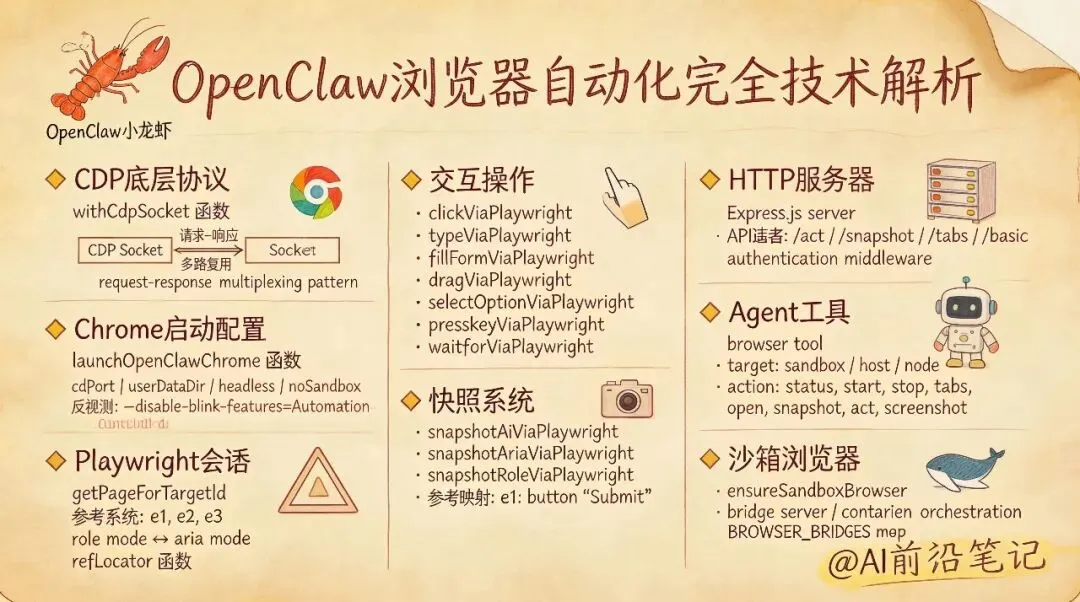

OpenClaw 的浏览器自动化系统采用了四层架构：CDP 原始协议 → Playwright 高级抽象 → Express HTTP API → Agent 工具接口。引用系统（`e1`、`e2`…）解决了 AI 与 DOM 元素之间的指代问题，快照提供了结构化的页面理解，三种目标环境（sandbox/host/node）覆盖了安全隔离和远程控制的需求。整套系统让 AI Agent 具备了完整的浏览器操作能力，从简单的页面截图到复杂的表单填写和多标签页管理。

下面是讲解项目的基本信息：

项目地址：https://github.com/openclaw/openclaw
使用的项目分支是：main
commit版本是：f5160ca6becaeeb6a4dfd892fffd2130a696f766

讲解模块和顺序如下：

1. CLI 框架与进程模型

2. 配置系统

3. Gateway 核心

4. 通道与路由

5. Agent 引擎

6. 自动回复管线

7. 插件系统

8. 记忆系统

9. Web 控制台

10. 原生客户端

11. 浏览器自动化(今日讲解)

12. 运维与测试
