某综合体(商业+办公综)全套强电图纸(文末下载)

点击上方↑「老王和你聊电气」关注我吧

文末提供文件下载

本项目位于上海市内环内，为当地的标杆性项目，总建筑面积约43万平方米，其中地上建筑面积为30.5万平方米，地下建筑面积为12.5万平方米。集购物中心、文化、商务办公楼、地铁接驳口为一体的大型商业综合体，项目整体包含2栋超高层办公楼（T1塔楼和T2塔楼）、裙房购物中心以及地下室。其中T1塔楼的建筑面积为10.8万平方米，地上共47层，建筑高度为230米，为超高层公共建筑，功能为自持办公楼；T2塔楼的建筑面积为7.7万平方米，地上共39层，建筑高度为200米，为超高层公共建筑，功能为销售办公楼；裙房购物中心的建筑面积为8.8万平方米，地上共5层，建筑高度为41.5米，为一类高层公共建筑，功能为大型商店建筑；地下室总建筑面积为12.5万平方米，其中商业建筑面积为2.8万平方米，地下车库和设备用房建筑面积为9.7万平方米，地下室共3层（局部4层），埋深16.5m，主要功能为商业、超市、设备用房和机动车车库，地下车库的机动车停车数量为1693辆，为 I类汽车库。项目配建民防工程建于地下二、三层汽车库内，战时功能为附建式甲类防空地下室，为二等人员掩蔽所，防护等级核6级、常6级，防化等级为丙级。

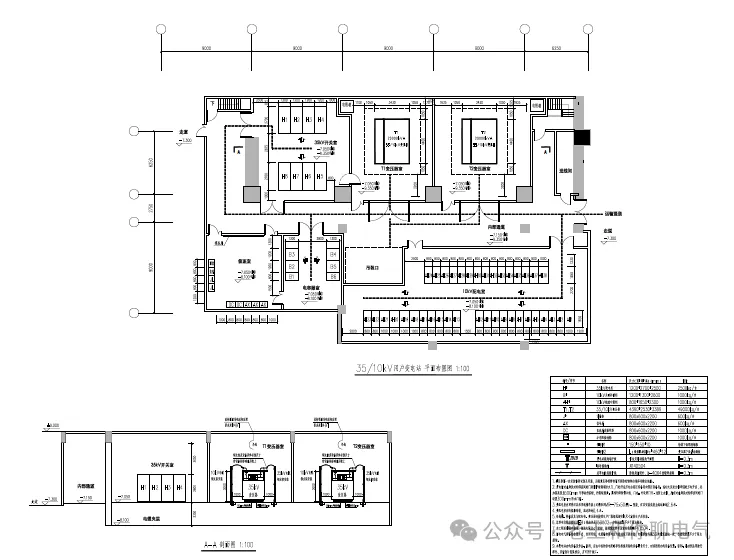

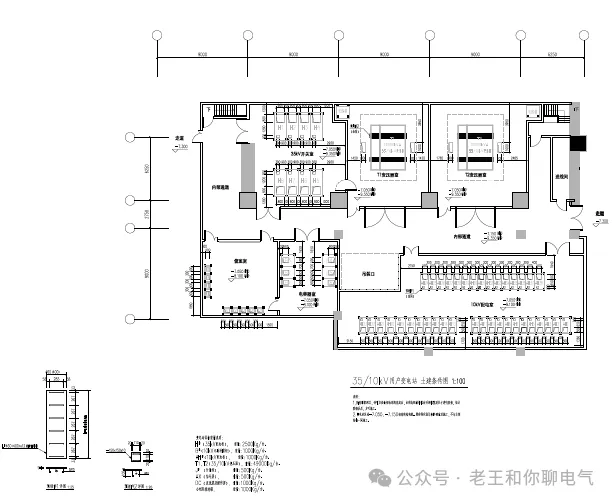

本工程为特级负荷用户，经过与供电部门和业主协商，明确本工程的供电电压等级为35kV，由周边市政电网两个不同区域的35kV变电所引来两路独立的35kV双重电源供电（已与供电部门确认，本项目不设置电业35kV开关站），采用电缆室外穿管埋地方式引入红线内，双重电源同时工作，互为备用，当一路电源故障时，另一路电源不至于同时受到损坏，任一路电源都能承担全部特、一、二级以上负荷供电。最终供电方案以当地供电部门批复的供电方案为准。

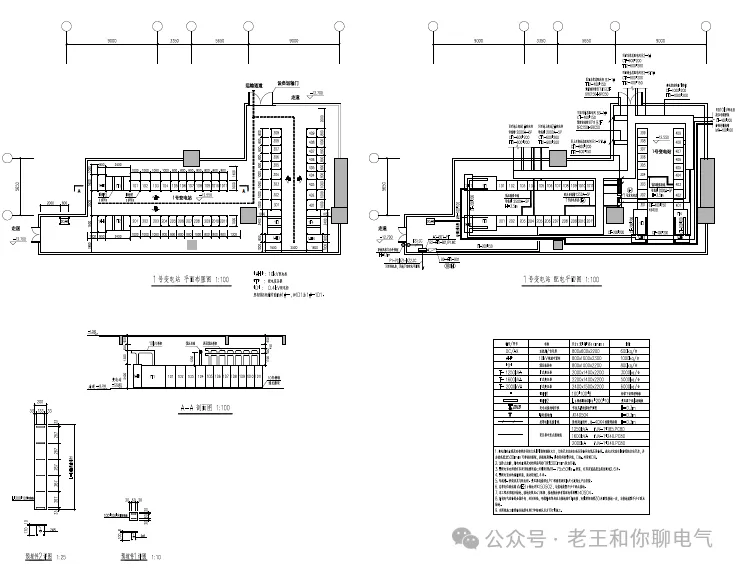

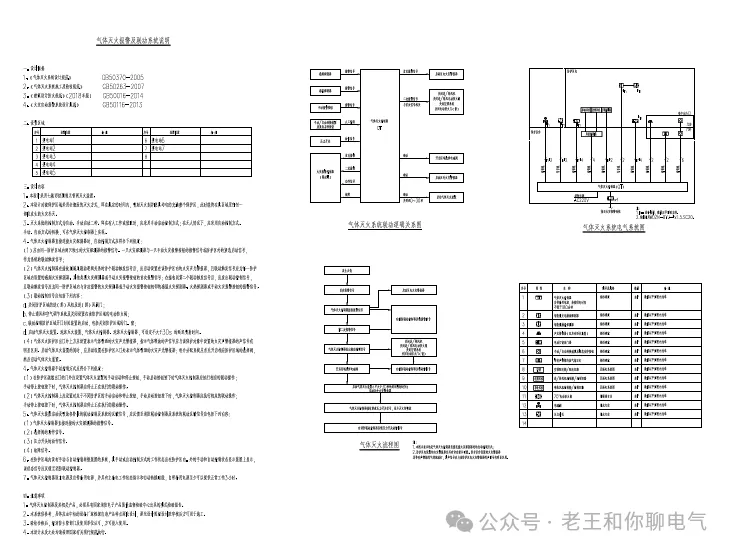

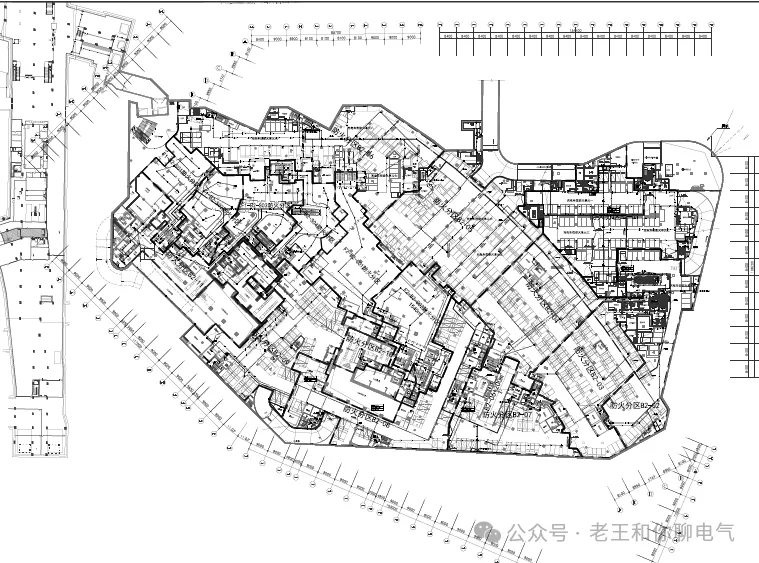

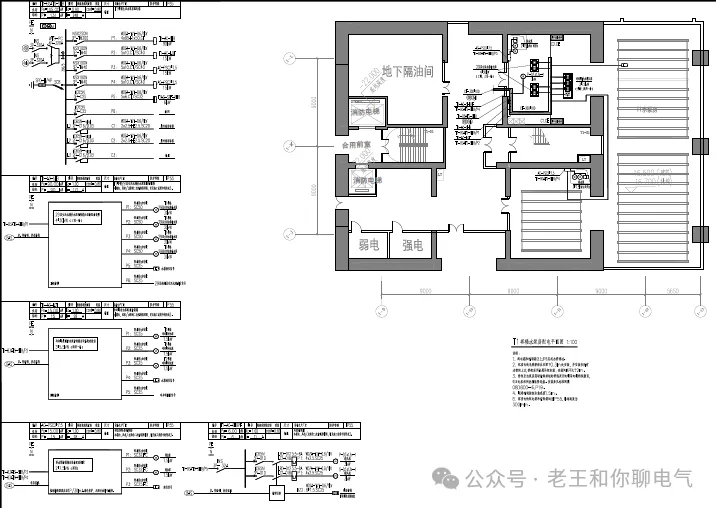

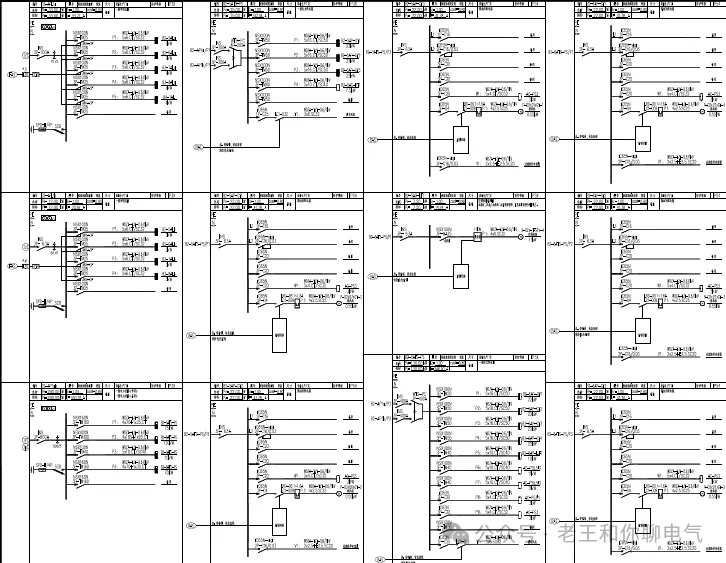

图纸包括高压、低压、照明、柴发、防雷接地、消防等全套图纸，非常具有参考学习价值。
