1.1 测量工作简介
1.1.1 主要测量工作

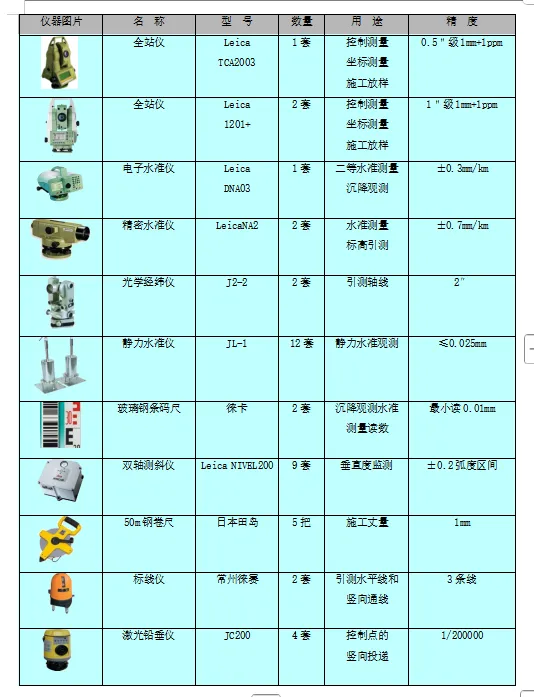

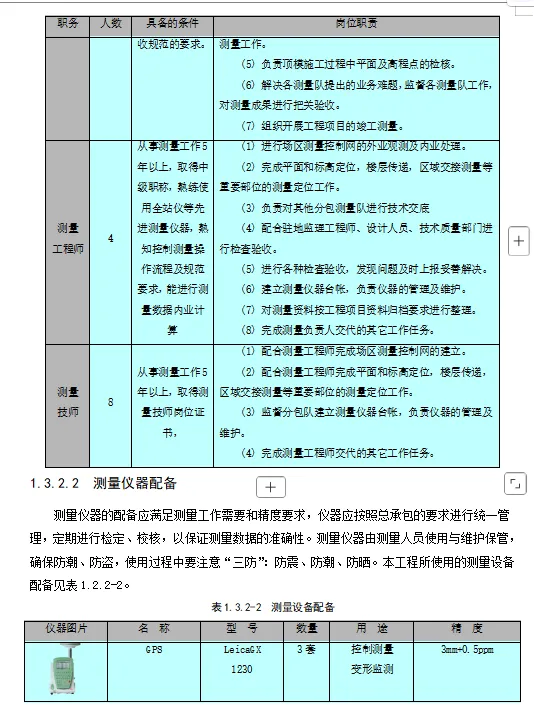

本工程测量工作的主要内容包括：场区控制网的布设；轴线与标高的竖向引测；轴线控制点及高程的检核；核心筒整体平台施工测量；核心筒垂直度测量；结构沉降观测。
1.1.2 测量难点分析与解决思路

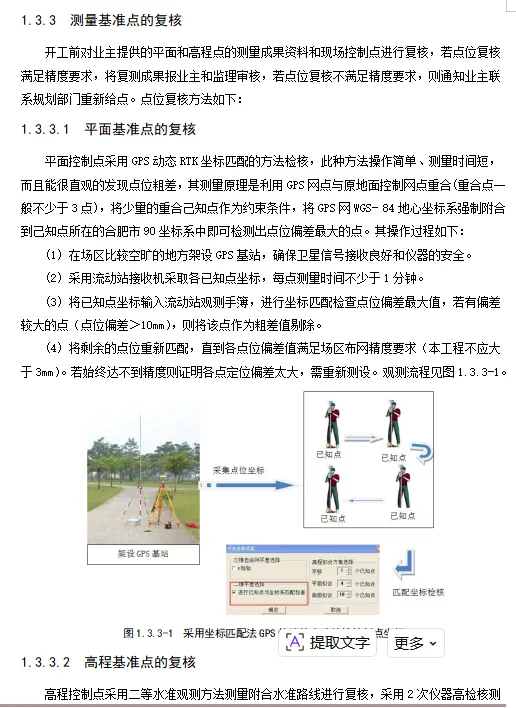

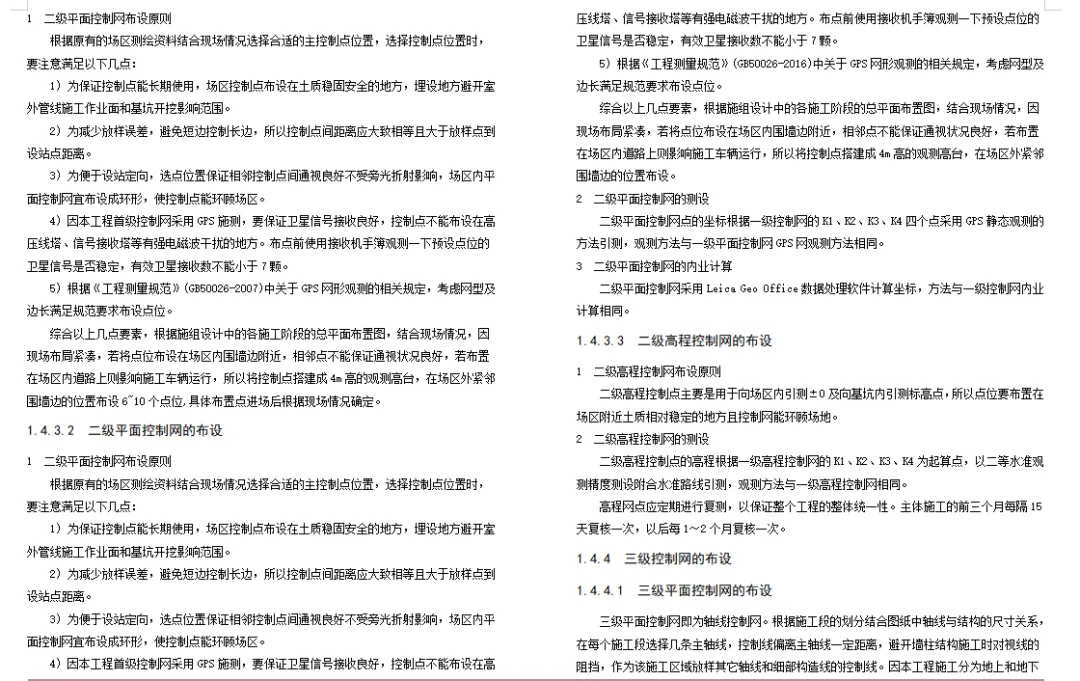

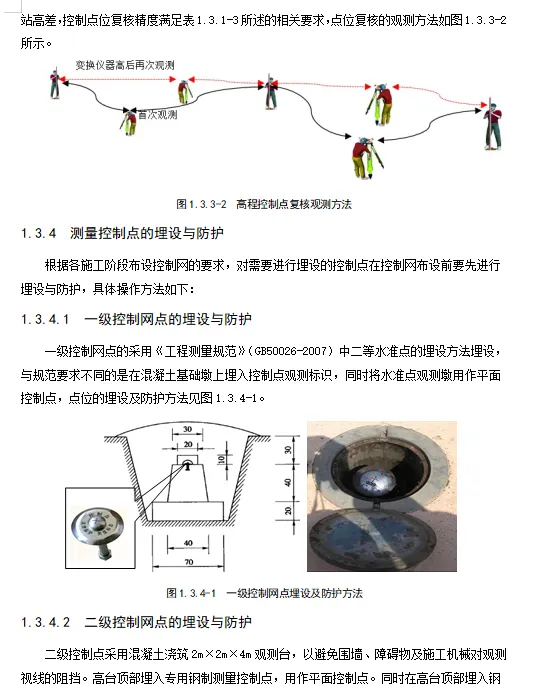

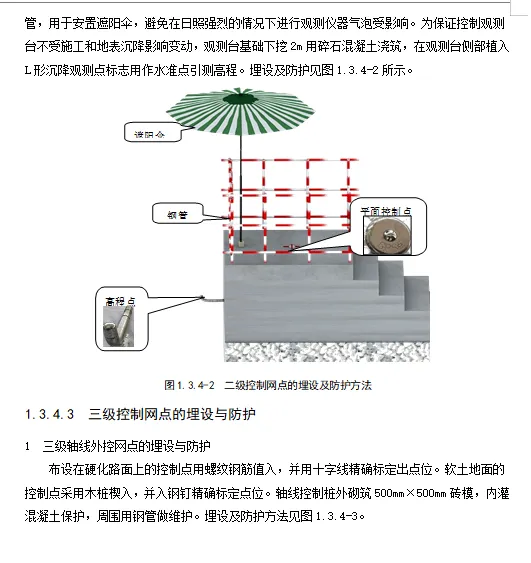

1.1.2.1 建立长期稳定的控制网
由于本工程基坑深、变形影响范围大、施工工期长等特点，很难在场地内建立长期稳定的控制网。

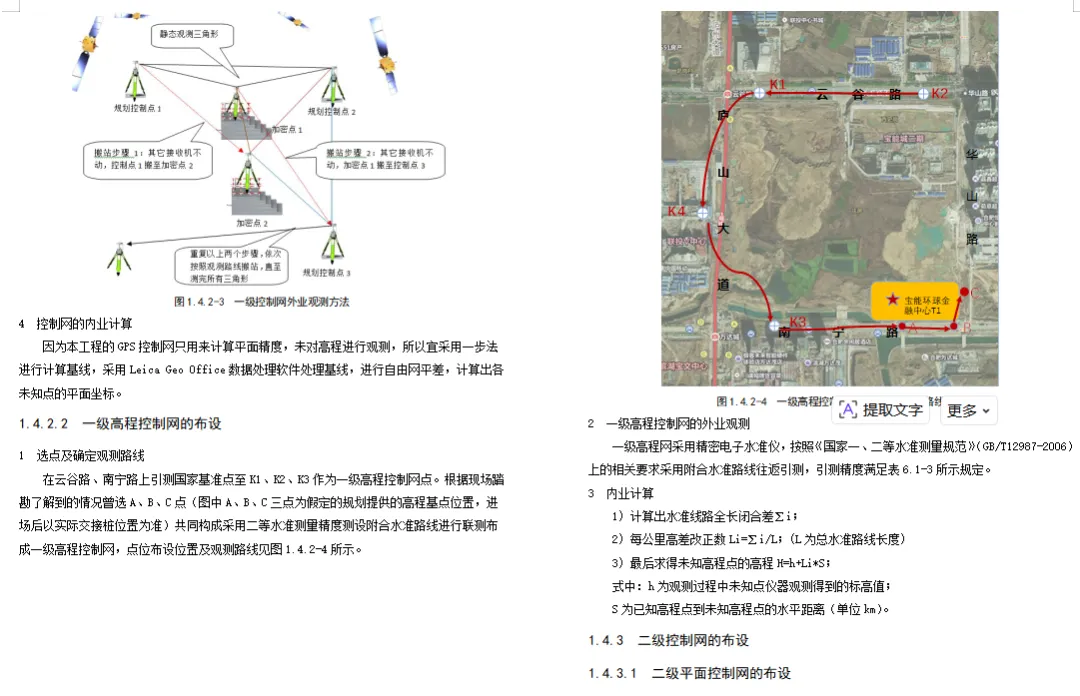

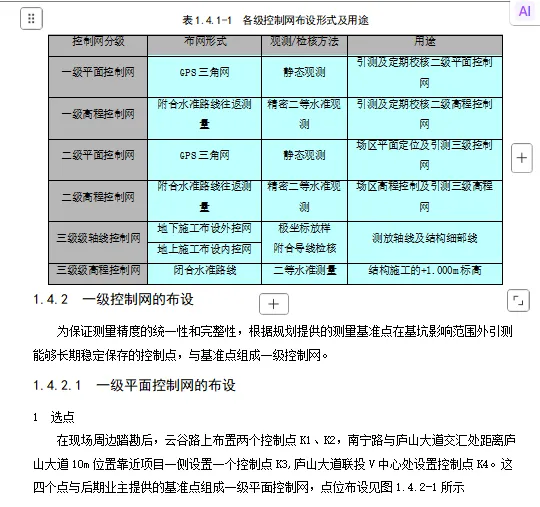

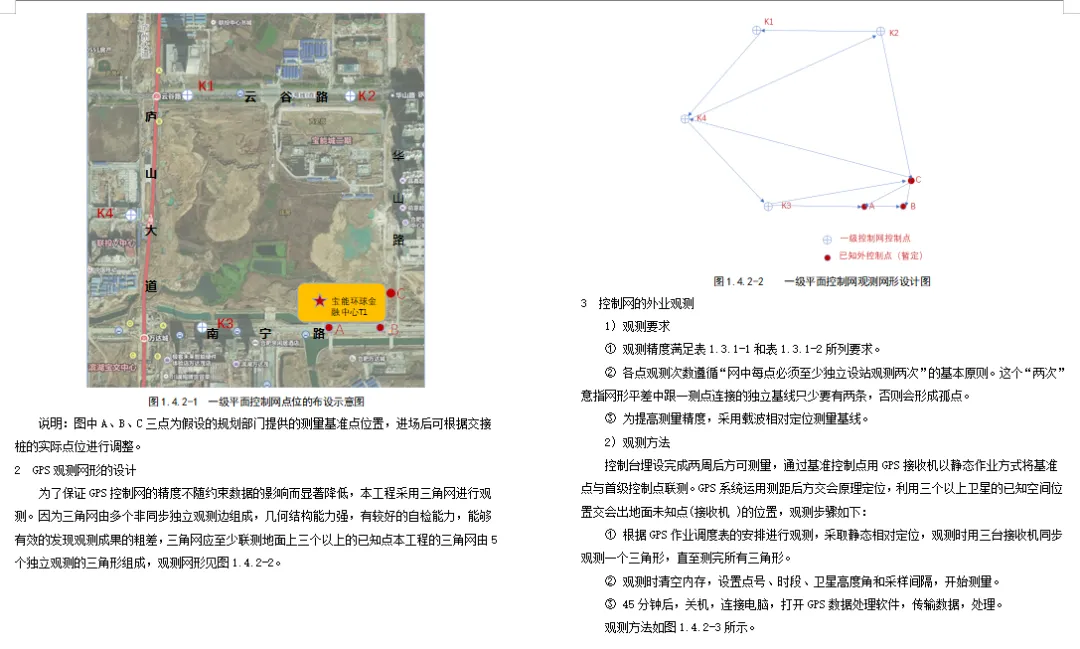

解决思路：在场地外围寻找合适的位置埋设长期稳定的控制点，与规划提供的控制点联测作为永久性控制网，用来控制整个场区及检核场区内的控制网。由于基准点离场区较远，场地周围有围墙阻挡，平面控制网的布设采用全站仪导线测量很难实现，因此要采用GPS静态布网的方式进行。
核心筒墙体施工模板定位和模板垂直度测量
因核心筒采用智能化附着式整体顶升平台系统施工，竖向结构施工进度快于楼层楼板，因此若采用常规的将模板控制线标注在与墙体同层的楼板上的方法，对于模板上口的定位和整体垂直度控制有很大困难。
解决思路：采用激光铅垂仪引测控制线控制模板上口位置，采用磁力线坠挂线控制模板垂直度，用激光标线仪在墙体上沿爬模高度方向引测一条竖向的通线，控制模板大角垂直度。

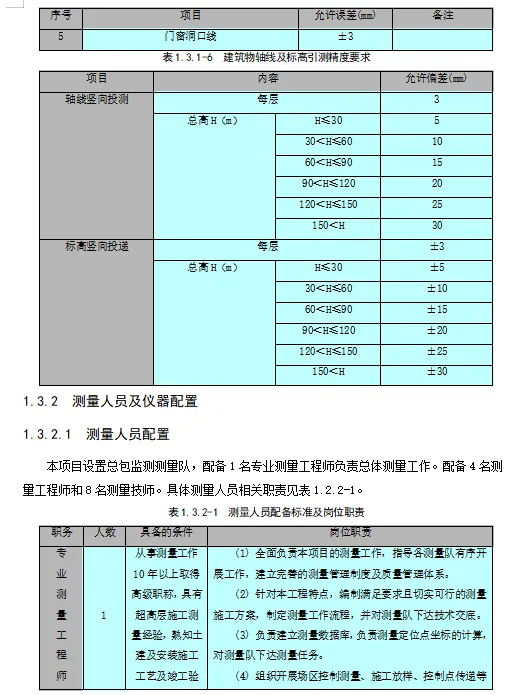

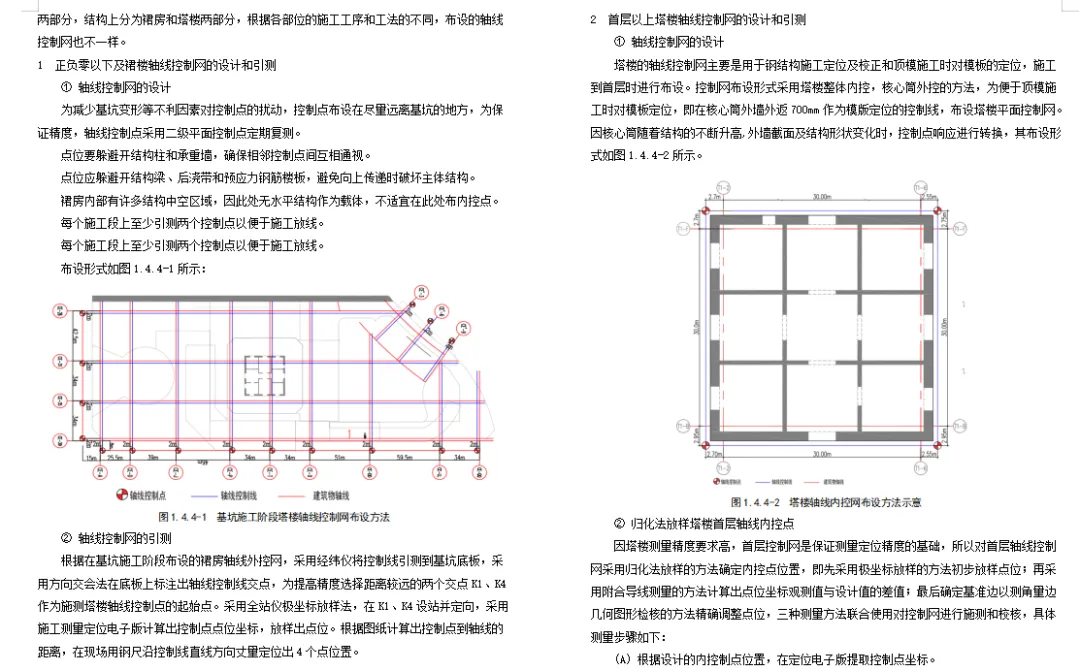

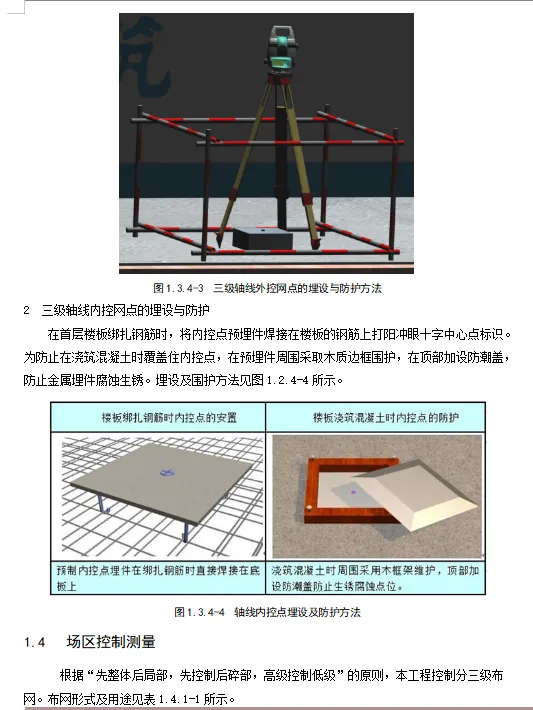

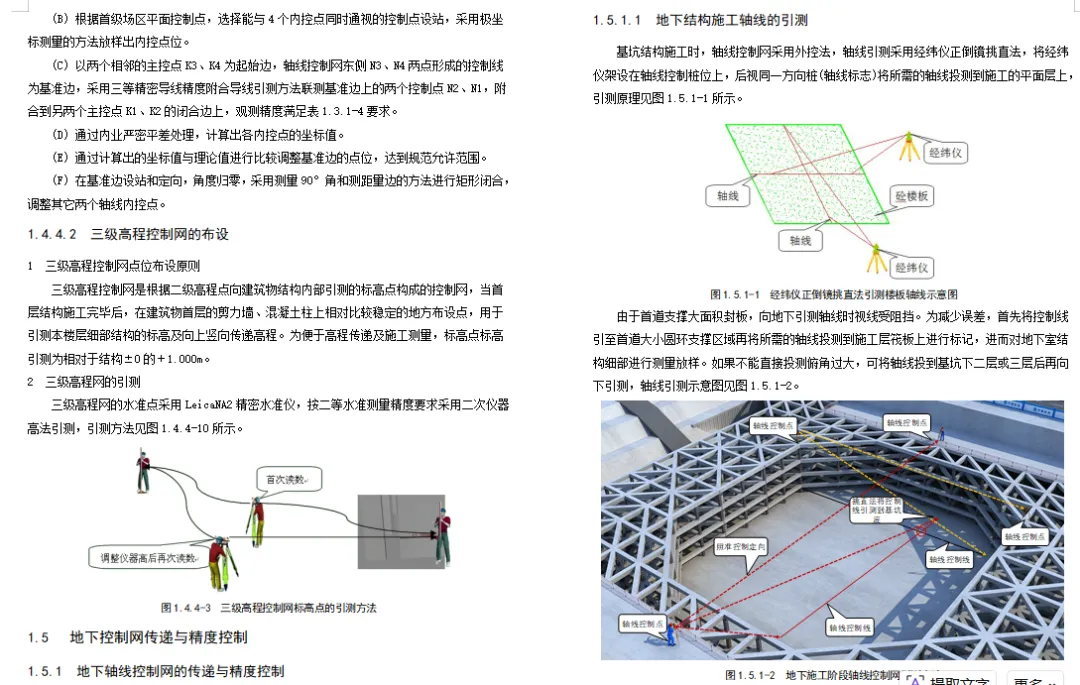

1.1.2.2 塔楼轴线控制点的检核

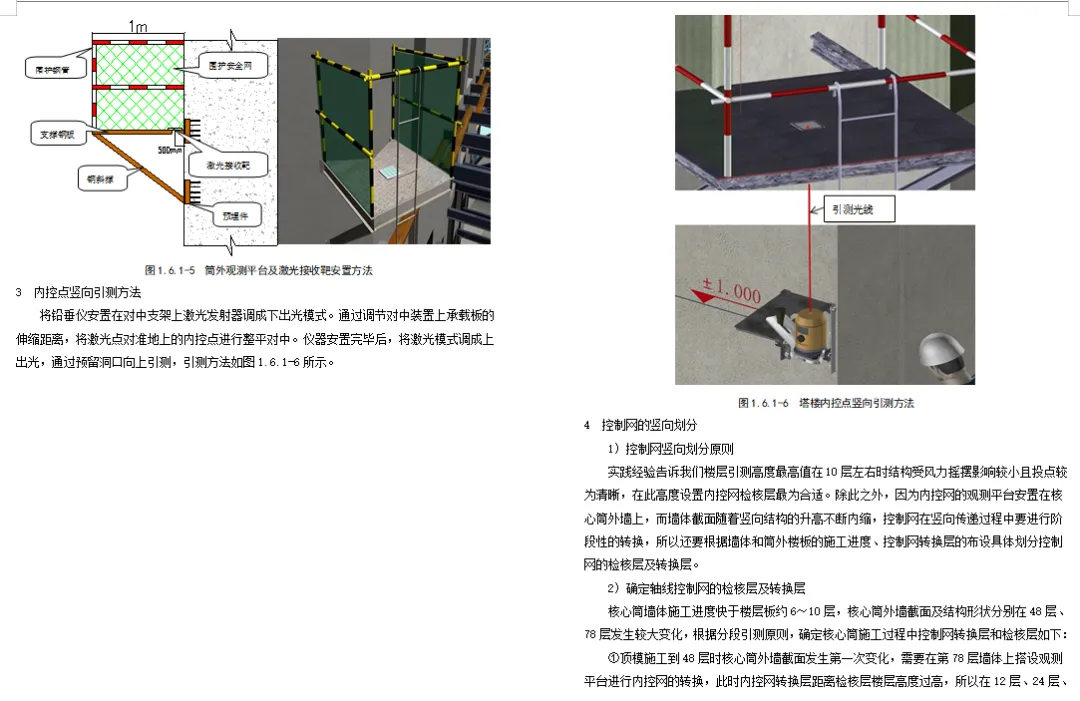

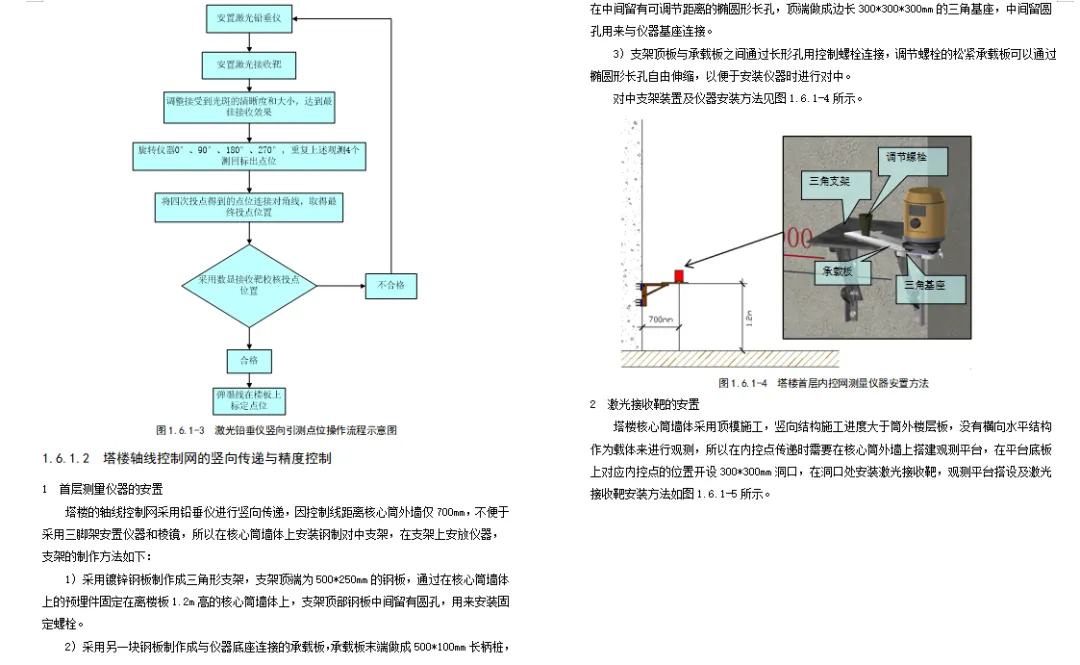

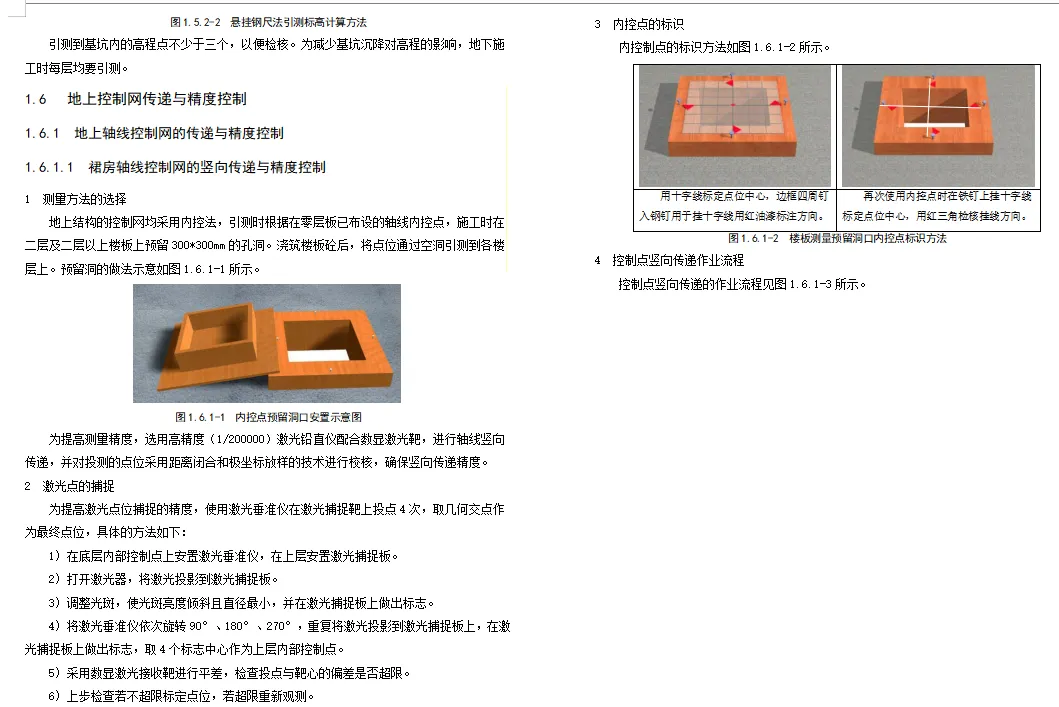

地上结构施工采用激光铅垂仪引测轴线，但传递楼层过多时激光束会发散影响投递精度。另外由于核心筒墙体外截面随竖向结构进展会不断内缩，控制网形状要进行阶段性的转换。
解决思路：根据施工进度结合核心筒结构变化情况，塔楼轴线采用逐层引测分段检核的方法控制精度。对核心筒轴线控制网沿结构竖向划分为多个检核层，楼层高度较低时采用全站仪方位角定向，极坐标测量的方法复核点位。结构楼层高度较高（超过22层）时，结构受采用GPS、全站仪（TPS）、连续工作站（CORS系统）组成的“平面监测系统”，对结构的稳定性进行监测，根据对监测数据的分析了解结构变化规律后，再通过铅垂仪将控制网引测到钢平台顶采用监测系统进行复核。

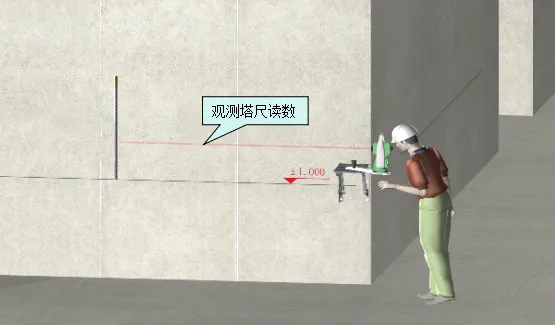

1.1.2.3 塔楼高程控制点的检核

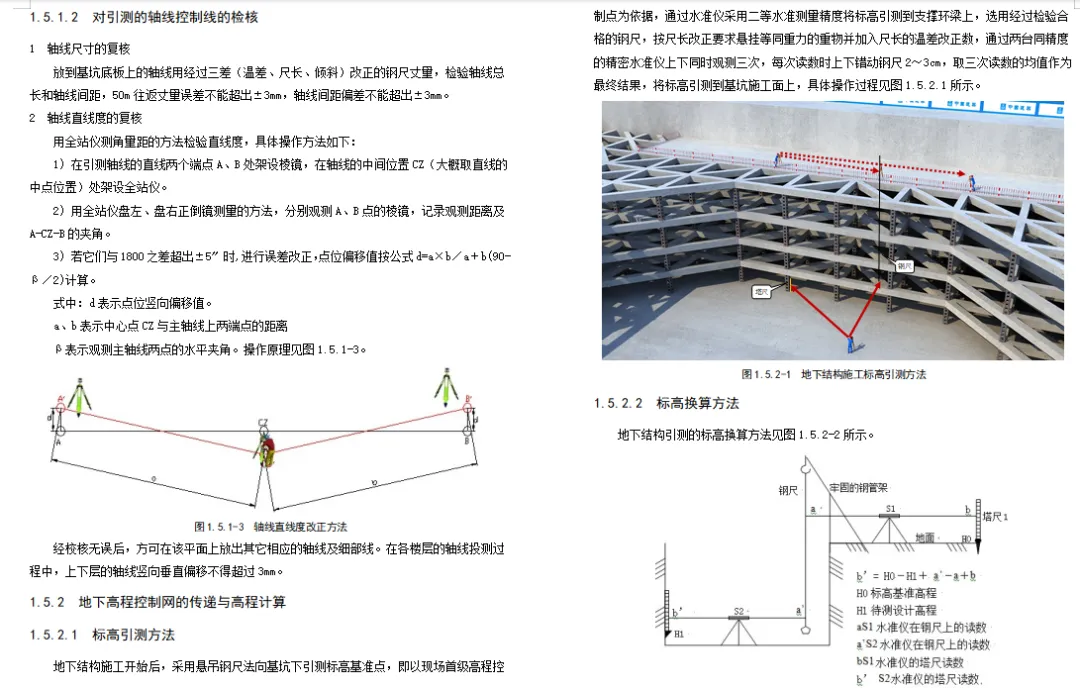

超高层结构的标高若采用悬吊钢尺法从首层引测至结构顶，高差累积会过大。
解决思路：主体结构达到一定高度时要对引测的高程点进行检核，再以检核后的高程点为基准向上引测。采用全站仪天顶垂直测距法对引测标高累积差进行检验，高精度全站仪测距精度可达到1+1PPm，配合自制的观测棱镜组通过测量竖直距离可直接计算出高差，观测过程简单且无累积误差。所以当楼层高度较高时可以检核引测高程点的准确性。

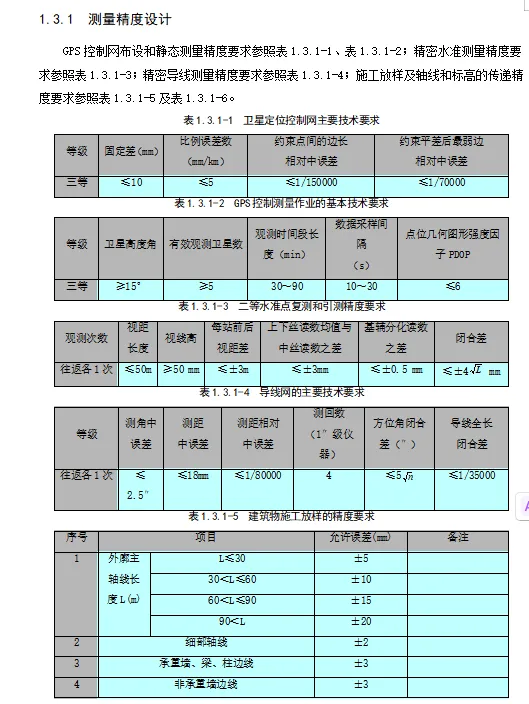

1.2 测量工作流程

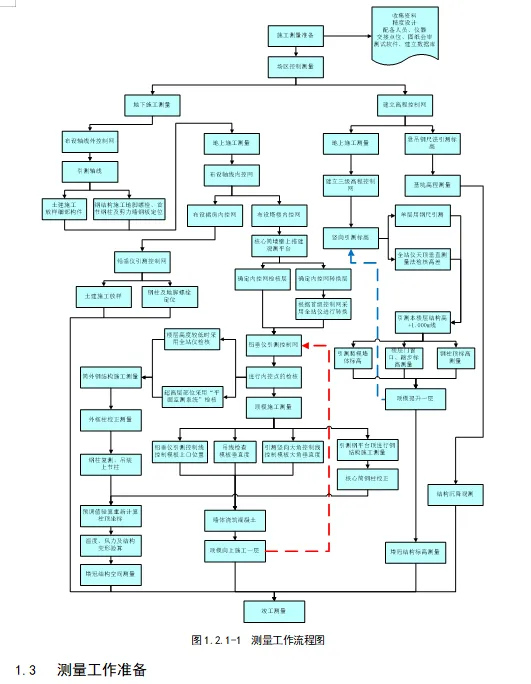

测量工作流程下图所示。
