在我们工业自动化领域，温度测量是工艺控制的核心环节。热电偶作为最广泛使用的温度传感器之一，其选型、安装与维护直接影响着生产安全与产品质量。那什么是是热电偶呢？本期和晓煜一起来讨论一下吧！

热电偶的工作原理与结构

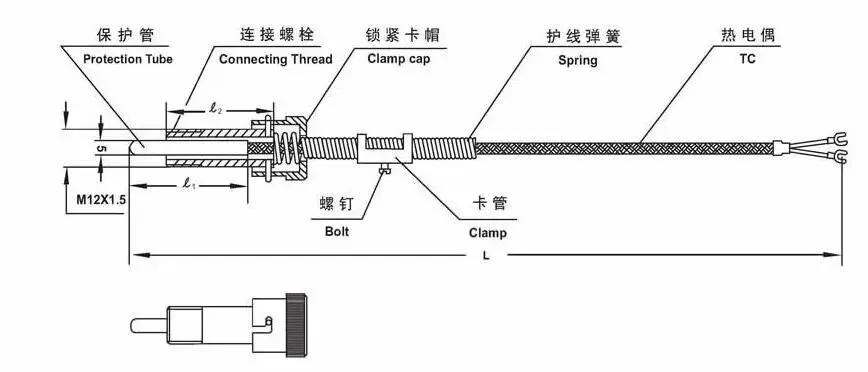

热电偶由两根材质不同的金属导线组成，这两根导线共同连接测量点，称为热接点（工作端）。另一端称为冷端（参考端或补偿端），通常与显示仪表或配套仪表连接。

当两根由不同金属制成的导线连接在一起并在一端加热时，会形成一个热电电路，该电路会在“冷”端产生可测量的电压差，称为塞贝克电压。热电偶的核心作用是将温度变化转化为可测电信号，实现高精度、快速响应的温度测量和控制。

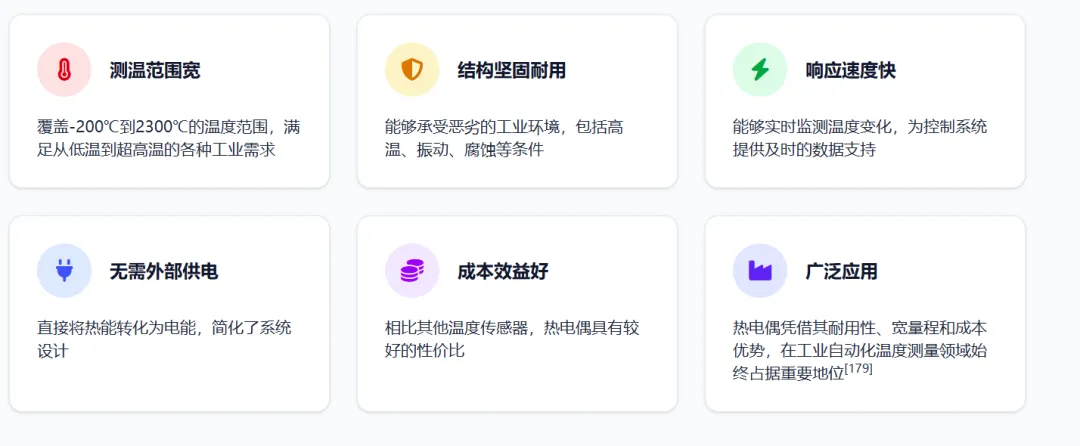

那这些有什么用？简单来说了，在我们在工业过程控制的精密舞台上，温度测量犹如系统的生命体征监测仪。从反应釜内分子碰撞的剧烈程度，到涡轮叶片承受的极端热应力，精准的温度数据直接决定着生产效率、产品质量与设备安危。不至于高温报警发生设备故障。

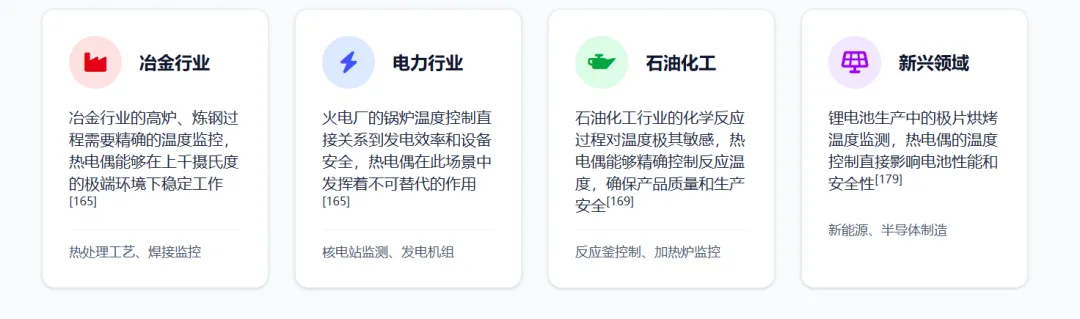

涉及的行业有很多比如：

热电偶类型

热电偶类型可分为K型、E型、S型等。

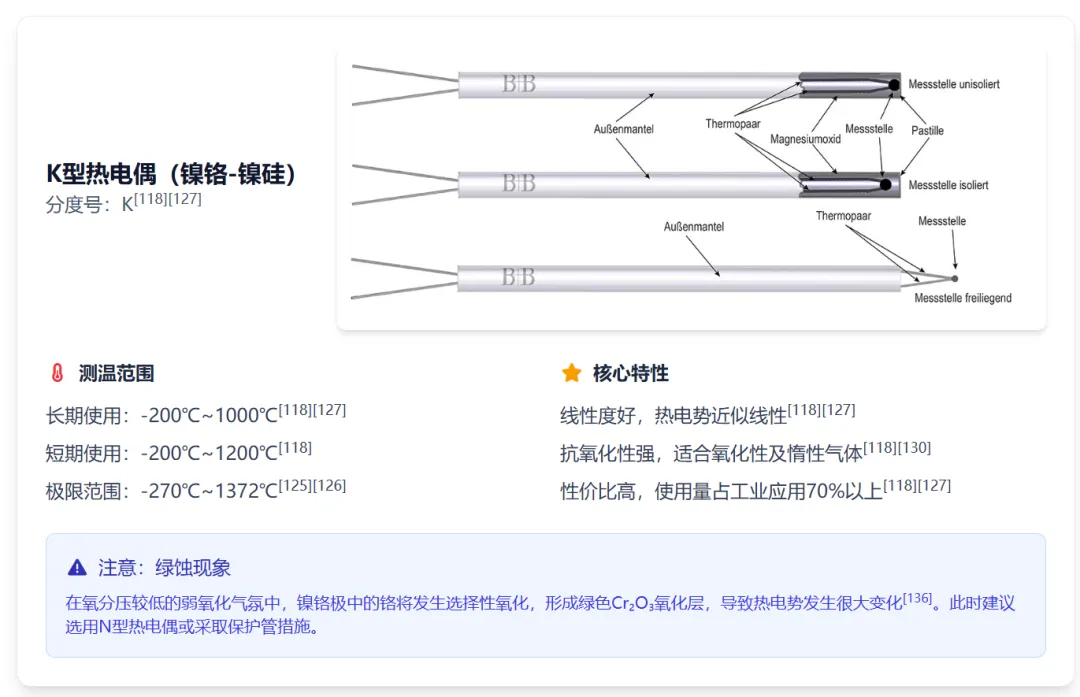

K型热电偶主要是由镍铬-镍硅组成。这种K型热电偶线性度好，热电势近似线性。抗氧化性强，适合氧化性及惰性气体。性价比高，使用量占工业应用70%以上。

测温范围

长期使用：-200℃~1000℃

短期使用：-200℃~1200℃

极限范围：-270℃~1372℃

E型热电偶主要由镍铬-铜镍组成。这种热电偶灵敏度最高：热电势最大（5.6μV/0.1℃），适合微弱温差测量，精度优势：在-200℃~400℃范围内，精度高于K型和S型，误差可控制在±0.5℃以内湿度耐受：对含有较高湿度气氛的腐蚀不很敏感

测温范围

长期使用：-200℃~600℃

短期使用：-200℃~800℃

极限范围：-270℃~1000℃

S型热电偶主要由铂铑10-铂组成。这种热电偶精度最高：在所有热电偶中准确度等级最高，用作标准或测量较高温度。国际温标：是国际温标（ITS-90）中630.74℃~1064.18℃的标准温度计稳定性好：抗氧化性强，宜在氧化性气氛中连续使用测温范围

长期使用：0℃~1300℃（或1600℃）

短期使用：0℃~1400℃（或1768℃）

极限范围：-50℃~1768℃

主要热电偶类型的关键参数对比：

• K型（镍铬-镍硅）：-200℃~1372℃，线性度好，抗氧化性强，性价比高
• E型（镍铬-铜镍）：-200℃~900℃，灵敏度最高（5.6μV/0.1℃），适合微弱温差测量
• S型（铂铑10-铂）：0℃~1600℃，精度最高，国际温标标准，价格昂贵
• J型（铁-铜镍）：-210℃~1200℃，还原性气氛适用，价格低廉
• T型（铜-铜镍）：-270℃~400℃，低温性能优异，稳定性好

怎么选？

五步选型决策流程

1、确定温度范围

• • 确定被测温度的上限和下限
• • 确定长期使用温度和短期使用温度
• • 考虑温度波动范围和测量精度要求

2、分析环境气氛

• • 判断是氧化性、还原性、惰性还是真空环境
• • 分析气氛中是否含有硫、碳、卤素等特殊成分
• • 确定气氛的稳定性和变化频率

3、选择热电偶类型

• • 根据温度范围和气氛类型选择热电偶
• • 考虑精度要求和测量灵敏度
• • 考虑经济性因素和供货周期

4、选择保护管材料

• • 根据腐蚀介质选择保护管材料
• • 考虑机械强度和热应力
• • 考虑使用寿命和维护成本

5、验证和优化

• • 进行小批量试用和性能测试
• • 根据试用结果优化选型方案
• • 建立长期质量监控和维护体系

---
