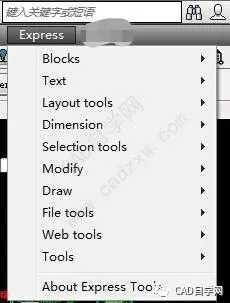

CAD在安装初始有个AUTOCAD EXPRSS TOOLS可选安装选项，建议安装时勾选。属于CAD本身自带的扩展工具，这个扩展工具只有英文显示，位于菜单栏最后一项。Express Tools扩展工具中也有好用巧妙的命令。

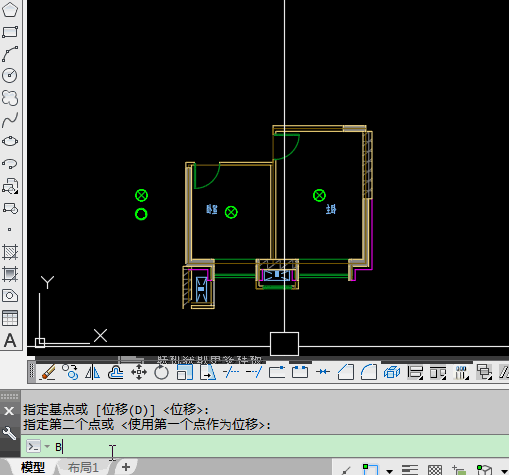

应用一：复制嵌套对象。

块内容、嵌套块内容、参照对象内容，如需复制以上这些内容，需要进入块编辑器或打开参照图纸，或将块炸开才能进行操作。但express中有个命令相当于一般copy复制操作，选中即可复制。

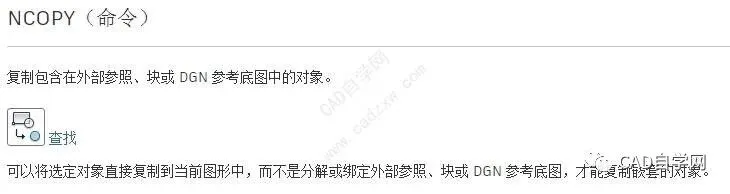

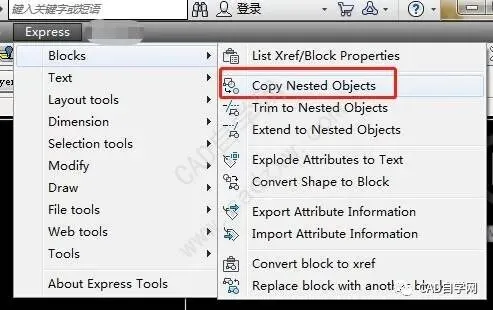

命令调出方式：菜单栏，Express（扩展工具），Blocks（块），Copy Nested Objects（复制嵌套对象）。或命令行输入命令Ncopy。然后选中所需复制内容，复制即可。

缺点：选择对象时，只能按基本对象识别，比如线段、矩形、圆等基本对象。

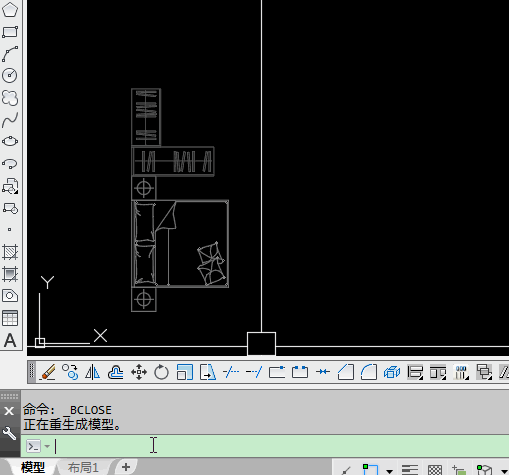

应用二：块替换。

CAD本身没有将一种块A被另一种块B替换的命令。一般操作是将打开A块编辑器，将B块内容复制进去替代。Express扩展工具中有块替换命令。

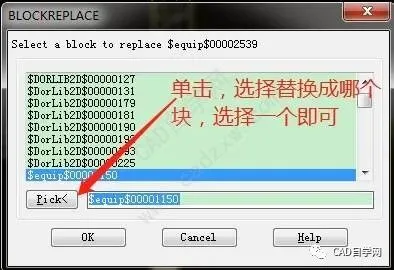

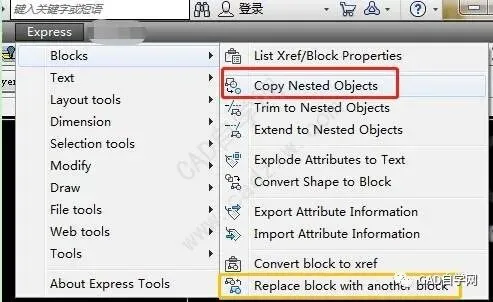

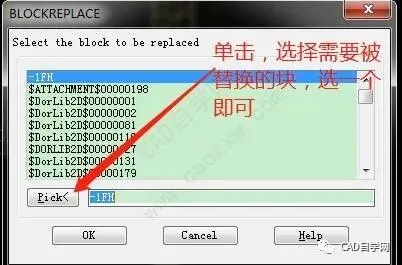

命令调出方式：菜单栏，Express（扩展工具），Blocks（块），Rdplace block with another block（替换块）。或命令行输入命令blockreplace。根据提示先选择块A，然后选择替换块A的块B，回车即完成。

缺点：除了看英文提示比较麻烦外，没其他缺点。

扩展工具中还有其他命令，其他命令属于比较常见，可用可不用，不如这两个命令巧妙。大家尽可一试。如果感觉英文看起来费力，还是曾经给出的方法论：不懂就按F1，命令直接搜一搜。有中文讲解。

次条分享了2007-2024各版本汉化包，需要可下载。
