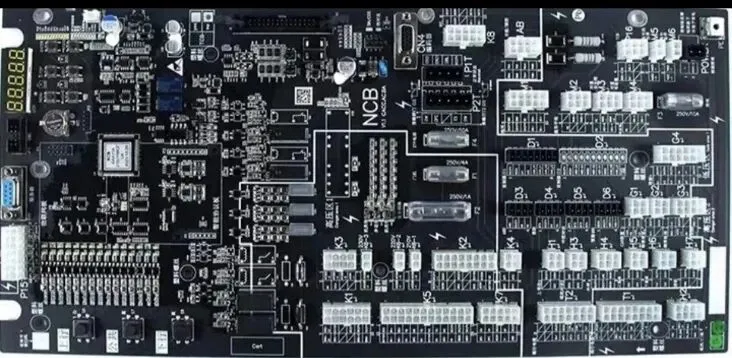

西奥NCB主板插件详解

K系列 – 控制柜内电源及控制

· K1：急停与检修。
  · K1-2/8：控制柜急停 (MES)
  · K1-1/7：机房紧急电动 (ERO)
· K2：电源输入。
  · K2-6/14：抱闸电源输入 DC110V
  · K2-1/2：DC27V 输出
  · K2-7/15：AC220V 输出
· K3：变压器输出。
  · K3-6/5：安全回路 AC110V
  · K3-4/2：AC220V
· K4：机房对讲接口 (+12V, L, R, GND)
· K5 / K15：抱闸与封星核心区。
  · 检测：K5-12/24 (BY1)，K5-11/23 (BY2)，K5-10/22 (FX)
  · 线圈控制：K15-20/8 (BY1 – Y2)，K15-16/4 (BY2 – Y8)，K5-18/6 (FX – Y3)
  · 电源：K5-13/1 (DC110V入)，K5-3/15 (B2)，K5-2/14 (B1)
· K6：K6-2 短接选择 AC220V
· K7：运行接触器。K7-5/10 (检测点 SW)，K7-1/9 (线圈 SW – Y1)
· K8：抱闸续流电阻 (默认接主机)

T系列 – 随行电缆 (轿厢侧)

· T1：安全与门锁。
  · T1-13/12：轿厢安全钳 (SOS)
  · T1-6/14：轿门锁
  · T1-5/13：门旁路/检修短接点
  · T1-4/14：轿顶板 (APB)
  · T1-1/9：门机电源 AC220V
· T2：通讯与平层。
  · T2-7 (LV), T2-10 (2LV)
  · T2-5 (CAN-H1), T2-6 (CAN-L1)
  · T2-3 (DC27V), T2-4 (DC0V)

H系列 – 井道与厅外

· H1：H1-1/4 上限位 (6LS)
· H2：H2-2/3 (缓冲器/极限)，H2-4/6 (前厅门锁)，H2-7/8 (后厅门锁)
· H3：底坑对讲
· H4：外呼通讯 (LH1, LH2, DC0V, DC27V)
· H5：上强迫减速。H5-1/3 (2LS)，H5-1/4 (4LS)
· H6：下强迫减速。H6-1/3 (1LS)，H6-1/4 (3LS)
· H7：H7-1/3 消防迫降开关

M系列 – 主机与限速器

· M1：主机抱闸监测。
  · M1-7/2 (BS2)，M1-6/1 (BS1)
  · K1-3/8：曳引机过热
  · M1-5/10 (B1)，K1-4/9 (B2)
· M2：M2-2/3 盘车轮 (RHS)
· M3：M3-2/3 (对重安全钳)，M3-6/5 (对重限速器)
· M4：M4-3/2 限速器 (OS)
· M5：M5-1/2 主机急停 (MMES)
· M6：M6-1/2 断绳保护 (TMES)

G系列 – 称重与钢带

· G1：机房CAN称重
· G2：钢带滞留接口 (G2-3 滞留检测)
· G3：G3-4/5 钢带开关 (SSC)
· G4：机房绳头超载

D系列 – 消防与监控

· D1/D2/D3：定制/应急救援接口
· D4：消防迫降 (D4-2/1) 及反馈 (D4-3/5)
· D5：监控室对讲
· D6：物联网接口

其他关键插件与保险

· AB：并联/群控接口
· P15：一体式光电平层。P15-3/6 (LV)，P15-4/7 (2LV)，P15-5 (LVC)，P15-11/10 (LVC常开)
· P16：后门安全继电器 (无时短接1-2, 4-5)
· P1T-P4T：门旁路装置
· CN4：正余弦编码器
· 保险丝：
  · F1：门机电源
  · F2：安全回路
  · F3：照明/风扇 (10A/250VAC)
  · F4：DC27V
