从APP到SystemUI开发进阶指南(二):深入理解SystemUI架构与实现机制

在上一篇文章中，我们初步了解了Android系统UI（SystemUI）的基本概念和开发环境搭建。今天，我们将深入探索SystemUI的核心架构和实现机制，特别是StatusBar（状态栏）和NavigationBar（导航栏）这两个重要组件。

一、SystemUI整体架构概述

1.1 SystemUI的定位和作用

SystemUI是Android系统的重要组成部分，它为用户提供了直接交互的系统级界面元素，包括状态栏、导航栏、锁屏界面、通知中心等。从用户体验角度来看，SystemUI决定了设备的”外观和感觉”，而从开发者角度来看，它展示了Android系统在用户界面设计上的精髓。

1 SystemUI的源代码位于frameworks/base/packages/SystemUI/目录下，由多个子模块组成，每个子模块对应不同的UI组件或功能。

1.2 SystemUI的主要组件

2 SystemUI包含以下几个核心组件：

• StatusBar

  ：状态栏，显示通知、网络状态、时间等信息

• NavigationBar

  ：导航栏，提供返回、主页和多任务等导航功能

• 通知栏

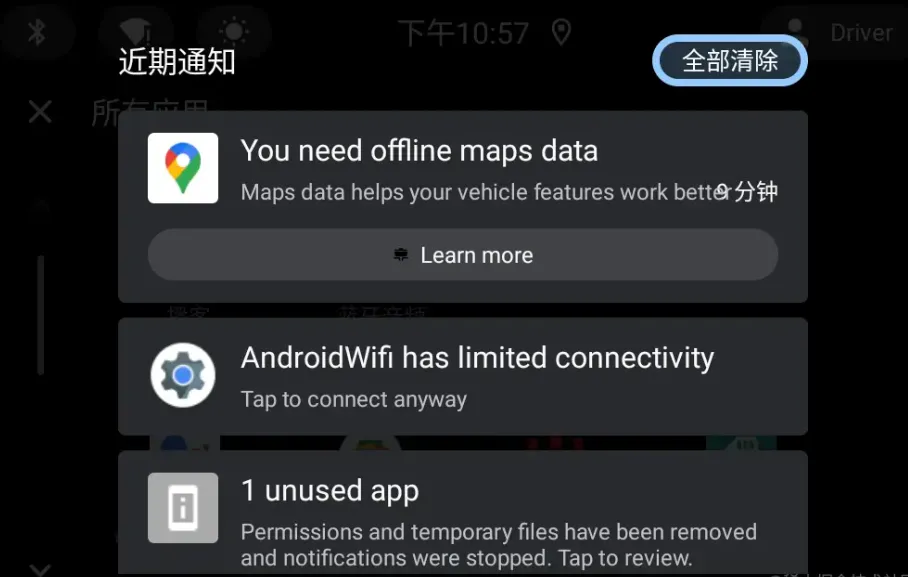

NotificationPanel，显示、控制通知的界面。实际的车载项目中通知栏往往会和【消息中心】合并成一个独立的APP。

• Keyguard

  ：锁屏界面
• Recents

  ：最近使用的应用程序列表
• VolumeUI

  ：音量调节界面
• Settings

  ：设置快捷方式

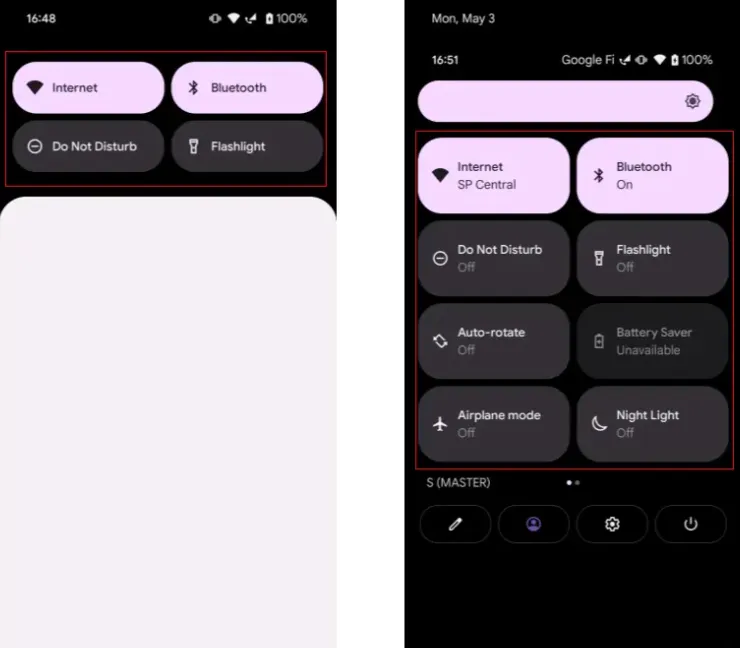

QuickSettings，这个面板可以让用户快速地调整一些常用的设置，例如亮度、飞行模式、蓝牙等。QS面板有多种状态，包括初级展开面板（Quick Quick Settings，QQS）和完整QS面板（Quick Settings，QS）。用户可以通过下拉通知栏来打开或关闭QS面板。

二、SystemUI启动流程深度解析

2.1 SystemUI的启动过程

3 SystemUI的启动流程可以分为以下几个关键步骤：

• 系统启动阶段

  ：
• 当Android系统启动时，会首先创建Zygote进程
• Zygote进程会创建SystemServer进程，这是Android系统的核心服务进程
• SystemServer初始化阶段

  ：
• SystemServer会启动各种系统服务，包括WindowManagerService、ActivityManagerService等
• 当系统准备就绪时，SystemServer会启动SystemUIService
• SystemUIService初始化阶段

  ：
• 4

   SystemUIService是SystemUI的入口服务，它负责启动和初始化所有SystemUI组件
• SystemUIService会读取配置文件config.xml，确定需要启动哪些组件
• 组件初始化阶段

  ：
• 对于StatusBar组件，会通过createStatusBarFromConfig()方法创建StatusBar实例
• 5

   StatusBar的start()方法会初始化状态栏界面，并添加到窗口管理器中

2.2 StatusBar的详细启动流程

让我们重点分析StatusBar的启动流程，这是SystemUI中最复杂的组件之一。

• StatusBar创建

  ：
• 6

   StatusBar的抽象基类是BaseStatusBar，它继承了SystemUI类
• BaseStatusBar

  的start()方法定义了状态栏启动时的具体步骤
• 实际的StatusBar实现通常是PhoneStatusBar或TabletStatusBar
• StatusBar界面初始化

  ：
• StatusBar的界面定义在XML资源文件中，如super_status_bar.xml
• 7

   StatusBar界面包含多个视图，如时间视图、通知视图、快捷设置面板等
• StatusBar功能初始化

  ：
• StatusBar需要处理各种系统事件，如通知到来、网络状态变化等
• 它通过注册各种监听器来获取系统状态更新
• StatusBar还需要处理用户交互，如点击通知、调整亮度等

三、NavigationBar实现机制解析

3.1 NavigationBar的结构和布局

NavigationBar是Android系统另一个重要的UI组件，它为用户提供了导航功能。

8 NavigationBar的布局定义在navigation_bar.xml文件中，通常包含以下几个关键部分：

• Back按钮

  ：用于返回上一个界面或 activity
• Home按钮

  ：用于返回主屏幕（Launcher）
• Recent Apps按钮

  ：用于打开最近使用的应用程序列表

3.2 NavigationBar的交互机制

NavigationBar的交互机制涉及以下几个关键方面：

• 按键事件处理

  ：
• 9

   NavigationBar按钮的点击事件由PhoneWindowManager处理
• PhoneWindowManager

  会拦截按键事件，并根据当前系统状态决定是否将事件传递给NavigationBar
• 导航逻辑实现

  ：
• 当用户点击Back按钮时，系统会尝试finish当前的activity或返回上一个页面
• 当用户点击Home按钮时，系统会启动Launcher（桌面）
• 当用户点击Recent Apps按钮时，系统会显示最近使用的应用程序列表
• 与System服务的交互

  ：
• NavigationBar需要与ActivityManagerService交互，以获取当前任务栈信息
• 它还需要与WindowManagerService交互，以管理窗口的显示和隐藏

四、SystemUI开发技巧和最佳实践

4.1 自定义SystemUI组件

10 要自定义SystemUI组件，通常需要以下几个步骤：

• 创建自定义类

  ：
• 继承相应的SystemUI基类，如BaseStatusBar或NavigationBarView
• 修改布局文件

  ：
• 根据需要修改或创建布局XML文件
• 处理事件和逻辑

  ：
• 重写相应的方法，以处理用户交互和系统事件
• 在配置文件中注册

  ：
• 修改config.xml文件，将自定义组件注册到SystemUI中

4.2 性能优化建议

由于SystemUI运行在设备的主线程上，因此性能优化尤为重要：

• 避免在UI线程中执行耗时操作

  ：
• 将耗时操作移到后台线程执行
• 使用AsyncTask或Handler机制处理异步操作
• 优化布局和视图

  ：
• 11

   减少布局层次，使用ViewStub延迟初始化不常用的视图
• 避免过度绘制，合理使用clipToOutline属性
• 合理使用资源

  ：
• 避免频繁的内存分配和释放
• 使用对象池模式复用对象

五、实践案例：添加自定义状态栏图标

让我们通过一个具体的实践案例，演示如何添加自定义状态栏图标。

5.1 创建自定义状态栏视图

• 创建布局文件

  ：
• 创建custom_status_bar_icon.xml，定义自定义图标的布局

xml

复制

<ImageView
android:id="@+id/custom_icon"
android:layout_width="24dp"
android:layout_height="24dp"
android:src="@drawable/custom_icon"
android:contentDescription="@string/custom_icon_description"
/>

• 修改StatusBar布局

  ：
• 在super_status_bar.xml中添加自定义视图

xml

复制

<LinearLayout
android:id="@+id/status_bar_contents"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="horizontal">

<!-- 原有状态栏视图 -->

<includelayout="@layout/custom_status_bar_icon"/>
</LinearLayout>

5.2 控制自定义图标的显示和隐藏

• 在StatusBar类中添加自定义视图

  ：
• 在PhoneStatusBar.java中找到自定义视图并添加到状态栏

java

复制

@Override
publicvoidstart() {
super.start();

// 添加自定义状态栏图标
LayoutInflaterinflater= LayoutInflater.from(mContext);
ViewcustomView= inflater.inflate(R.layout.custom_status_bar_icon, mStatusBarContents);
ImageViewcustomIcon= customView.findViewById(R.id.custom_icon);

// 设置自定义图标的状态
    updateCustomIcon(customIcon);
}

• 更新自定义图标状态

  ：
• 根据系统状态或应用程序状态更新自定义图标

java

复制

privatevoidupdateCustomIcon(ImageView icon) {
// 根据某些条件更新图标
if (someCondition) {
        icon.setVisibility(View.VISIBLE);
        icon.setImageResource(R.drawable.custom_icon_active);
    } else {
        icon.setVisibility(View.GONE);
    }
}

六、总结与展望

通过本文，我们深入了解了Android SystemUI的架构和实现机制，特别是StatusBar和NavigationBar这两个核心组件。我们探讨了SystemUI的启动流程、组件结构以及开发技巧，并通过一个实践案例演示了如何添加自定义状态栏图标。

在下一篇文章中，我们将继续探讨更高级的SystemUI开发主题，如自定义锁屏界面、处理系统通知等。我们也会介绍如何调试和性能优化SystemUI组件，帮助开发者打造更加流畅、个性化的系统UI体验。

希望本文能帮助您更好地理解Android SystemUI的开发机制，并在实际项目中灵活运用这些技术。如果您有任何问题或建议，欢迎在评论区分享，让我们一起探讨和进步！
