2026 Light: Sci & App|双相位超表面算子单芯片实现光速级运算

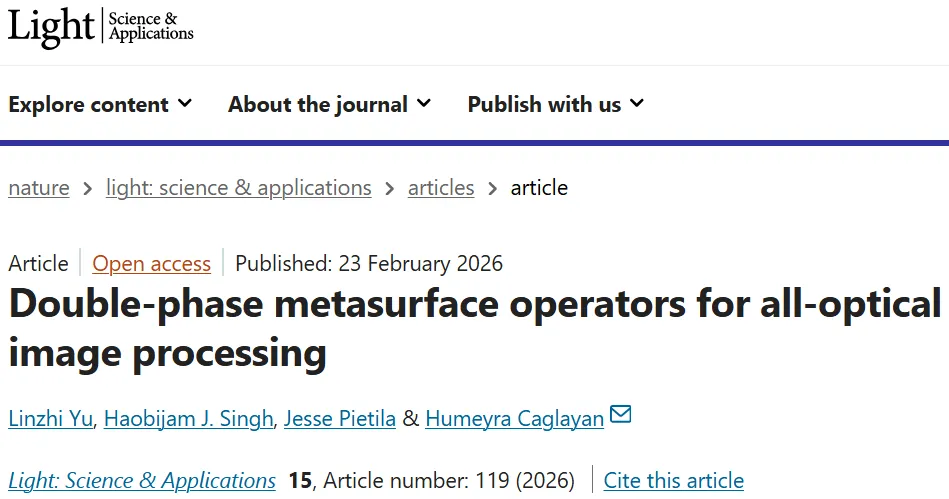

文献来源标题:Double-phase metasurface operators for all-optical image processing
作者:Linzhi Yu, Haobijam J. Singh, Jesse Pietila, Humeyra Caglayan
期刊:Light: Science & Applications
年份 / 卷期:2026 年 2 月,Volume 15, Issue 119
DOI:https://doi.org/10.1038/s41377-025-02153-w
发表状态:Open Access Research Article(原创研究论文)
全光图像处理终于告别庞大复杂的分立光学系统了!近日,芬兰坦佩雷大学与荷兰埃因霍温理工大学联合团队在《Light: Science & Applications》发布重磅成果,研发出一种基于双相位编码与偏振复用的超表面算子平台。它能在一块指甲盖大小的单层纳米光子芯片上,一次性实现边缘检测、目标识别、顶点提取、拉普拉斯微分等多种全光图像处理功能,还能完成高分辨率 3D 体全息成像,彻底解决了传统光学计算系统体积庞大、功能单一、难以集成的核心痛点,为下一代超高速、低功耗光计算开辟了全新路径!
一、导语
全光模拟计算是下一代成像与计算技术的核心方向,依托光的波动特性实现并行化处理,兼具超高速、低延迟、零模数转换损耗、高能效的天然优势,是突破数字芯片物理极限的关键方案。
全光图像处理的最大瓶颈是系统集成度与多功能兼容性:传统光学计算系统依赖大量分立光学元件,体积庞大、光路复杂,难以小型化;现有超表面方案大多只能实现单一图像处理功能,且难以在可见光波段稳定工作,无法适配主流成像与显示的实用化需求。
本文提出 “双相位编码 + 偏振复用” 的超表面算子方案:用一块二氧化钛纳米柱阵列构成的单层超表面,通过正交偏振态的独立相位调控,在单次光传输中完成任意复振幅调制,首次在可见光波段实验验证了多功能全光图像处理,同时拓展至高保真 3D 体全息成像,为紧凑型计算光学系统提供了通用化解决方案。
二、核心内容结构
1. 问题与挑战
传统数字成像架构的天花板:当前 AI 视觉、实时影像分析、显微成像等应用对图像处理的速度与功耗要求持续提升,但传统电子数字系统受限于模数转换延迟、串行数据处理模式,晶体管缩放已逼近物理极限,散热与功耗成为性能提升的核心瓶颈。
传统光学计算系统的硬伤:尽管全光图像处理能实现光速级并行运算,但传统方案依赖透镜、棱镜等大量分立光学元件搭建 4f 系统,体积庞大、对准难度高、抗干扰能力差,无法实现小型化与集成化部署。
现有超表面方案的局限:此前基于超表面的光学计算研究,大多只能实现边缘检测等单一功能,且多数方案仅能在红外等长波长波段工作,无法适配可见光这一成像、显示、显微领域最核心的光谱波段,难以满足通用化图像处理的需求。
实用化核心需求:全光图像处理亟需一种紧凑、无源、多功能的通用平台,能在可见光波段实现任意图像变换,无需复杂光路与数字后处理,可直接集成到现有成像系统中。
2. 核心创新:双相位编码 + 偏振复用的超表面算子方案
核心概念:团队提出了名为 “超表面算子(meta-operators)” 的通用化光计算平台,通过双相位编码技术将任意复杂的复振幅调制转化为两个纯相位分布,再结合线偏振 / 圆偏振复用技术,在单层超表面上实现两个正交偏振态的独立相位调控,通过偏振分量干涉重构目标光学传递函数,最终在单块无源器件中完成任意全光图像变换。
超表面核心设计:采用二氧化钛(TiO₂)矩形纳米柱阵列构成单层超原子结构,工作波长覆盖 532nm 可见光波段,基底为玻璃衬底;单个纳米柱高度固定 600nm,周期 450nm,宽度与长度在 100-400nm 间可调,通过双折射特性实现正交偏振态的独立 0-2π 相位调控。
双相位编码机制:将任意复振幅调制函数分解为两个等幅纯相位项,把 “振幅 + 相位” 的联合调控难题转化为纯相位调控,通过数学变换让单器件实现全复振幅调制成为可能。
双偏振复用架构:分为两大技术路径,线偏振复用适配一阶微分、互相关等运算,通过 x/y 线偏振光分别编码双相位的两个分布;圆偏振复用适配二阶微分、拉普拉斯算子等运算,利用 PB 几何相位实现左旋 / 右旋圆偏振光的相反相位调控,覆盖更多图像处理场景。
器件规模:用于图像处理的超表面算子集成 4000×4000 个超原子,物理尺寸仅 1.8mm×1.8mm;全息超表面集成 1000×1000 个超原子,尺寸仅 450μm×450μm,实现了 450nm 的亚波长调制分辨率。
单器件多功能:首次在可见光波段,用单块超表面实现了一阶微分、互相关、顶点检测、拉普拉斯微分四大类核心图像处理运算,无需更换器件或调整光路。
全无源零功耗:整个超表面为纯无源平面结构,无需供电,光传输过程中即完成运算,无额外能量损耗,彻底摆脱数字芯片的功耗瓶颈。
超高速并行处理:以光速完成图像处理,无模数转换延迟、无串行运算耗时,实现真正的实时并行计算。
高兼容易集成:工作在可见光主流波段,可直接集成到相机、显微镜、全息显示等现有光学系统中,无需复杂配套光路。
3. 性能突破:可见光波段全光运算的实验成果
1D/2D 一阶微分(边缘检测):通过线偏振复用超表面算子,分别实现了条形图案的横向边缘增强、轮辐图案的全向边缘提取,精准定位图像强度边界,实验结果与理论预测高度吻合,可直接用于图像分割、特征提取。

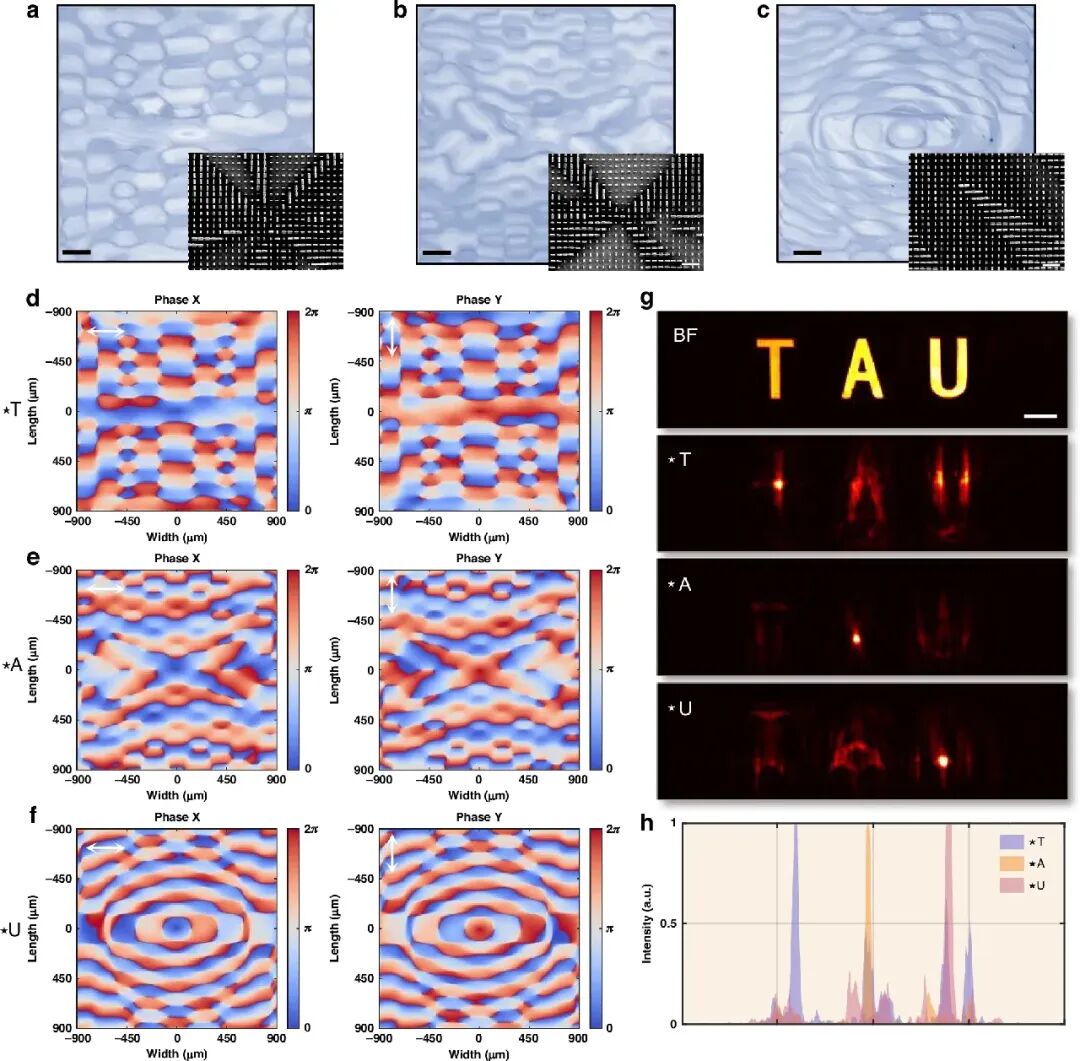

互相关运算(目标识别):设计了对应字母 T、A、U 的专用超表面算子,在输入图像中精准定位目标字母,通过亮斑直接标记目标位置,实现了光速级的光学模式识别与特征匹配。
二阶混合偏导(顶点检测):基于圆偏振复用方案,对交叉图案的角点、交汇结构实现了高对比度增强,精准提取图像中的顶点与结构交点,适配缺陷检测、高精度特征定位场景。
拉普拉斯微分运算:实现了各向同性高通滤波,对汉字图案完成了边缘锐化与精细结构增强,高效提取图像高频细节,性能远超传统单功能超表面方案。
3D 体全息成像拓展成果:团队将该平台拓展至复杂全息成像,成功实现了 0~800μm 深度范围、8μm 间隔的螺旋点阵三维全息重建,仿真与实验结果高度匹配,达成了亚波长尺度的体波前调控与高保真深度分辨成像,分辨率低至 450nm。
仿真验证:通过 COMSOL 完成超原子光学响应仿真,MATLAB 完成光学传递函数与全息设计,角谱法模拟光传输过程,所有运算功能均完成了理论仿真验证。
实物实验:搭建 4f 光学系统,将超表面算子置于傅里叶平面,在 532nm 可见光激光下完成了所有图像处理功能的实验验证,实测结果与理论仿真几乎完全一致;全息实验通过准直激光照射,实现了不同深度的全息图案精准重建。
4. 实验可行性分析
超表面制备工艺成熟:采用行业通用的电子束光刻 + 反应离子刻蚀工艺,先在玻璃衬底沉积 600nm 厚 TiO₂薄膜,再通过电子束光刻完成图案转移,刻蚀后即可得到超表面结构,制备流程与现有半导体工艺兼容,具备批量生产潜力。
系统搭建简单易集成:无需复杂的多组件光学系统,仅需超表面搭配基础的偏振片、透镜与相机,即可完成全光图像处理,可直接嵌入现有显微镜、相机、激光通信终端等设备中。
鲁棒性与稳定性优异:超表面为全固态无机结构,无移动部件,实验中连续运行无性能衰减;基于偏振复用的方案对环境扰动、对准误差有良好的容错性,圆偏振复用方案还具备优异的波长宽容度。
5. 应用前景
实时机器视觉与自动驾驶:为自动驾驶、工业检测的高速视觉系统提供光速级边缘检测、特征提取能力,无需数字芯片运算,大幅降低系统延迟与功耗,提升实时决策效率
。 生物医学成像与显微分析:可直接集成到光学显微镜、OCT 系统中,实现无标记的实时图像增强、边缘锐化、特征提取,助力活体细胞动态观测、病理切片快速分析,大幅提升生物成像的效率与分辨率。
高保真全息显示与 AR/VR:基于该平台的超全息技术可实现高精度 3D 体全息成像,亚波长级的波前调控能力能大幅提升全息显示的立体感与保真度,为 AR/VR 眼镜、裸眼 3D 显示提供核心光学方案。
低功耗光计算与智能传感:为下一代全光计算芯片提供通用化平台,可用于全光神经网络、光学数据存储、智能光传感等领域,突破数字芯片的物理极限,实现超高速、零功耗的模拟光计算。
拓展方向:可通过优化超原子结构拓展工作波段,结合可调谐材料实现可重构超表面算子,进一步拓展至更多复杂的图像处理与数学运算功能,推动全光计算芯片的实用化进程。
三、核心图速览

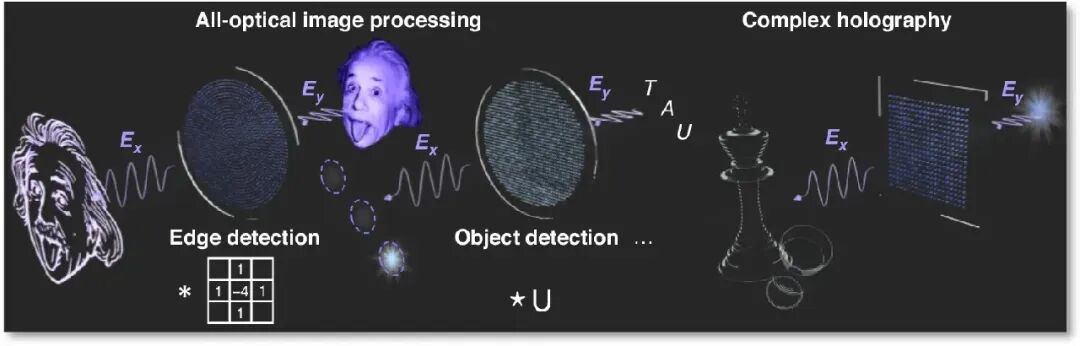

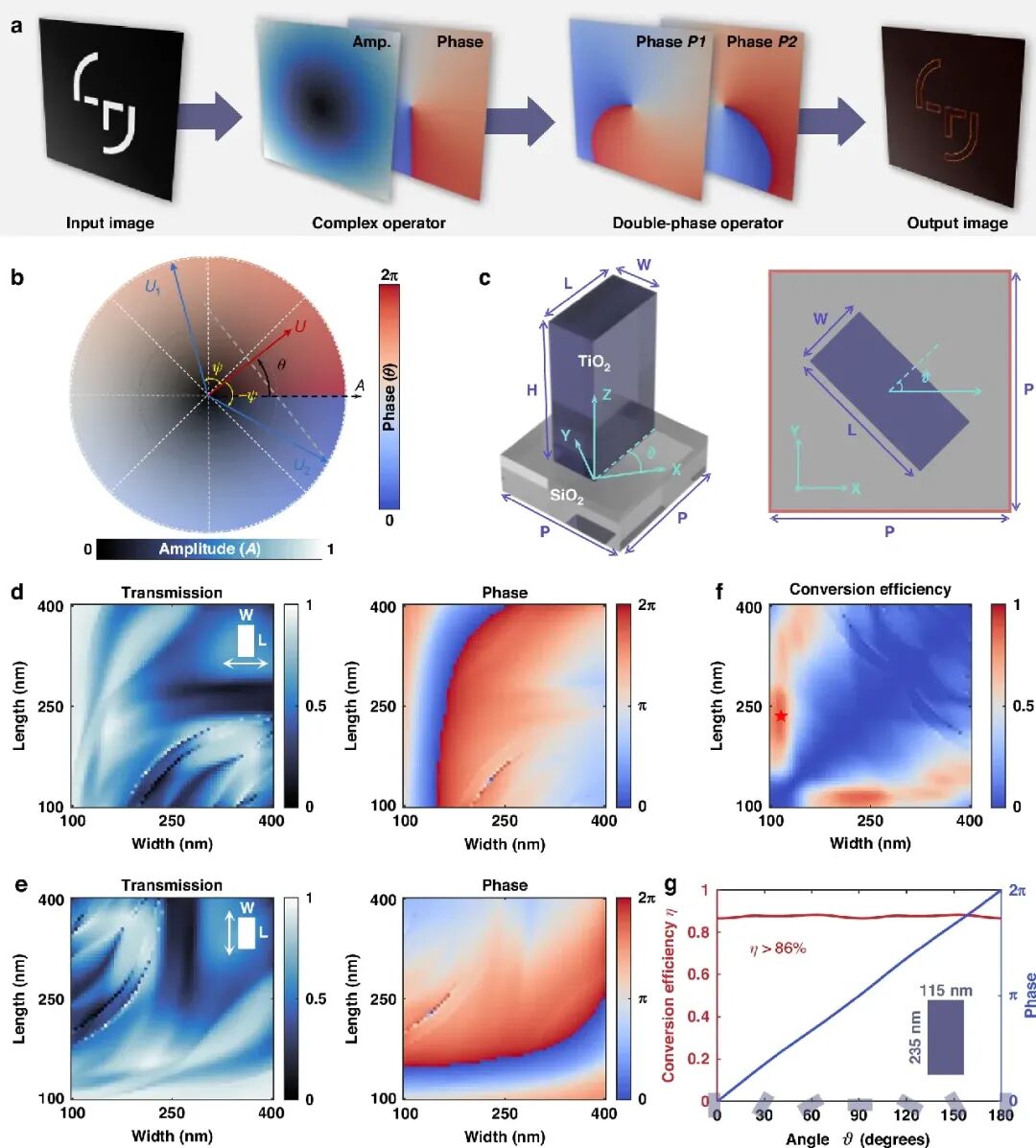

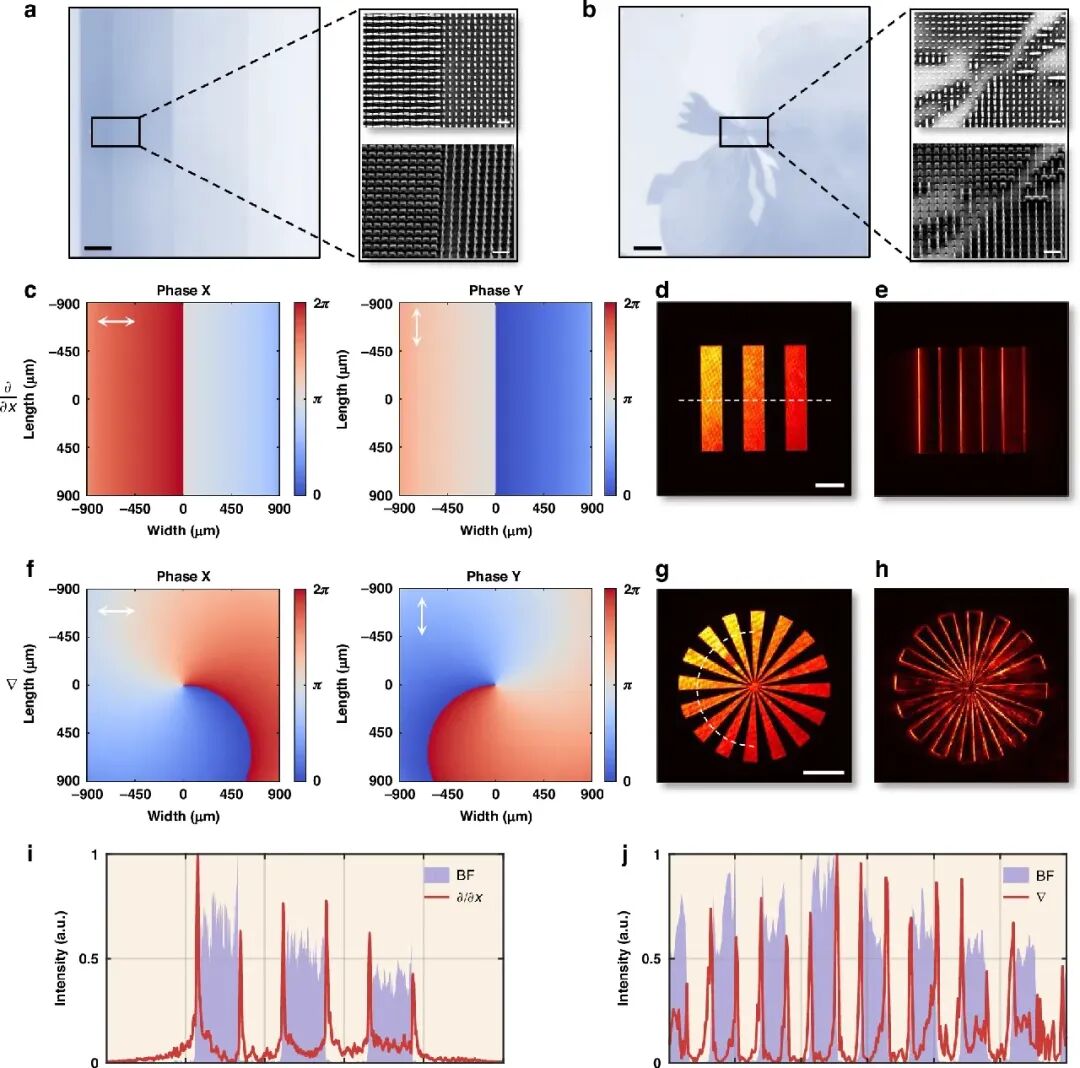

图 1:超表面算子核心功能示意图。直观展示单块超表面同时实现两大核心能力:(A)全光图像处理四大核心功能 —— 边缘检测、顶点检测、目标识别、拉普拉斯微分;(B)高分辨率复杂体全息成像功能。图 2:超表面算子工作原理与超原子设计。(A)双相位编码 + 偏振复用的工作原理示意图,通过正交偏振态的双相位编码实现全复振幅调制;(B)双相位编码的数学原理图解;(C)TiO₂矩形纳米柱超原子结构示意图;(D-E)x/y 偏振光下超原子的透射率与相位调控特性;(F-G)圆偏振复用的偏振转换效率与几何相位调控特性。图 3:全光图像处理实验结果。(A-B)1D/2D 一阶微分超表面算子的显微与电镜图像;(C-D)条形图案输入与边缘检测输出结果;(E-F)轮辐图案输入与全向边缘增强结果;(G-H)TAU 字母图像输入与目标识别输出结果,目标位置出现高亮特征点;(I-J)交叉图案与汉字图案的顶点检测、拉普拉斯锐化结果。图 4:3D 体全息成像实验验证。(A)螺旋点阵超全息器件的显微与电镜图像;(B)x/y 偏振光对应的双相位编码分布;(C)不同深度下全息重建的仿真结果;(D)实验实测的不同深度全息重建结果,与仿真高度匹配,实现了精准的深度分辨体全息成像。四、结语
“双相位编码 + 偏振复用” 的超表面算子平台,成功解决了全光图像处理长期以来 “体积大、功能单、难集成” 的核心难题。其单器件多功能的通用化设计、全无源零功耗的特性、可见光波段的工作能力,完美适配了成像、显示、显微、光计算等领域的实用化需求,不仅突破了传统数字图像处理的性能天花板,还为下一代全光计算芯片、紧凑型全息显示、智能光学传感提供了全新的技术路径。
未来通过结合可调谐光学材料、优化超原子设计、拓展运算功能,该超表面算子平台有望实现可重构的全光图像处理芯片,推动超高速、低功耗的智能光学处理器从实验室走向产业化应用,开启全光计算的全新时代。
