逻辑分析仪无人值守自动抓包功能说明

一、功能简介

无人值守自动抓包功能是针对设备偶发性异常问题设计的实用功能。当设备发生难以复现的偶发故障时，常规的人工实时抓包方式往往难以捕获问题点。本功能通过预先配置逻辑分析仪，使其自动连续采集并保存数据，当设备发生异常后，用户可通过回溯分析特定时间段的数据，精确定位问题根源，大幅提升问题排查效率。

二、技术实现原理

本功能基于Kingst逻辑分析仪软件的API接口实现，采用通用的SOCKET通信协议，具有以下技术特点：

1、协议通用性：SOCKET接口为跨平台通用接口，不依赖于特定编程语言

2、语言兼容性：支持Python、C++、Java等主流编程语言进行调用控制

3、示例代码：本文提供Python语言实现的示例程序，包含自动重复采集与数据保存功能

三、配置步骤

3.1 软件准备

安装KingstVIS逻辑分析仪软件，首次运行软件后正常关闭，系统将生成配置文件

3.2 配置文件修改

配置文件路径因操作系统而异（Windows/Mac/Linux路径不同），以下以Windows系统为例：

定位配置文件：

Ø Windows 版：C:\Users\’用户名‘\AppData\Local\kingst\vis.config

Ø MacOSX 版：/Users/’用户名‘/Library/Application Support/kingst/vis.config

Ø Linux 版：/home/’用户名‘/.local/share/kingst/vis.config

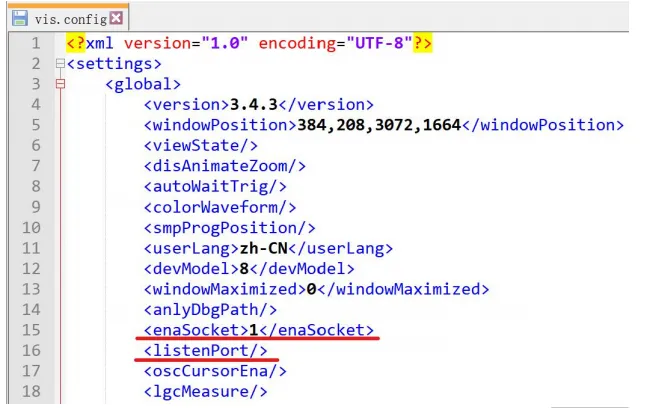

启用API接口：用记事本打开VIS.config文件，查找“enasocket”配置项，将其值从0修改为1（启用Socket接口）：

端口配置：默认监听端口为23367，建议保持默认设置

保存配置文件并关闭

3.3 重启软件

修改配置后需重启KingstVIS软件使设置生效。

四、Python控制程序使用说明

4.1 程序结构 （需要首先安装python环境，可以到官方网站下载）

示例程序包含两个主要文件：

test.py：基础功能测试文件

auto_save.py：自动保存功能实现文件

4.2 路径配置要点

端口一致性：如修改配置文件中的监听端口，程序中的端口设置需同步修改

保存路径设置：

程序默认保存路径为`E:\Temp`，需修改为实际存在的磁盘路径（文本模式打开auto_save.py文件进行修改，需要修改两处）

重要：文件路径需使用双反斜杠（\\）或正斜杠（/）

4.3 运行步骤

根据实际存储位置修改程序中的保存路径，在目标磁盘创建对应的文件夹（如E盘创建Temp文件夹），右键点击auto_save.py文件，选择“使用Python打开“，按提示按回车键开始连接，程序将自动开始循环采集与保存，自动保存的文件如下图所示：

五、参数配置说明

5.1 采集参数

采样率：默认50MHz，可根据需求调整

存储深度：默认100M，可修改为1G等更大深度

单次采集时长：默认2秒，可根据需要调整

5.2 保存机制

程序按设定间隔自动执行采集，每次采集的数据自动保存为独立文件，文件名按顺序编号（test1、test2、test3…），所有文件保存在指定目录下

六、故障排查

6.1 连接失败

检查KingstVIS软件是否已启动，确认配置文件修改已保存，验证端口号设置一致性。

6.2 保存失败

检查保存路径是否存在，确认路径格式正确（使用双反斜杠），确保有足够的磁盘空间。

七、应用建议

深度设置：增加存储深度可延长单次采集时间，减少采集间隔

监控方式：程序运行期间可正常使用电脑进行其他工作

数据分析：故障发生后，根据时间戳定位对应的数据文件进行分析

八、注意事项

确保Python环境已正确安装

修改配置前备份原始文件

长期无人值守运行时注意磁盘空间管理

详细API指令说明请参考KingstVIS软件文档

本功能通过自动化数据采集，有效解决了偶发性故障难以捕获的技术难题，为用户提供了高效、便捷的问题排查工具。
