双金属标产品使用说明及安装方法

1）搜索关键词

     双金属标芯管、金属标芯管、双金属管、双金属标芯。

    双金属标–产品搜索网址：https://www.gnsy.cc/page47?product_id=775

2）产品用途

    双金属标是一种用于监测地壳垂直形变的精密测量标志，常设置在水库坝体、库区周边基岩等位置，作为水库变形监测的基准点。它利用两种热膨胀系数差异显著的金属（通常是殷钢和碳钢；常见用铝芯管、钢芯管）制作内管和外管，通过抵消温度变化对测量结果的影响，实现高精度的垂直位移监测。

3）产品实物图片

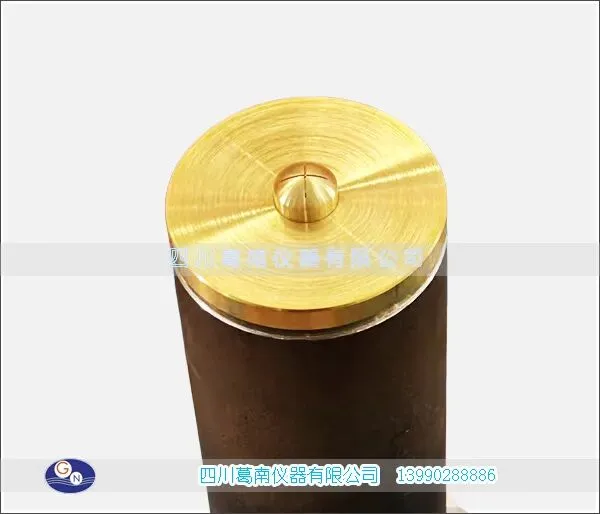

铜芯十字标头

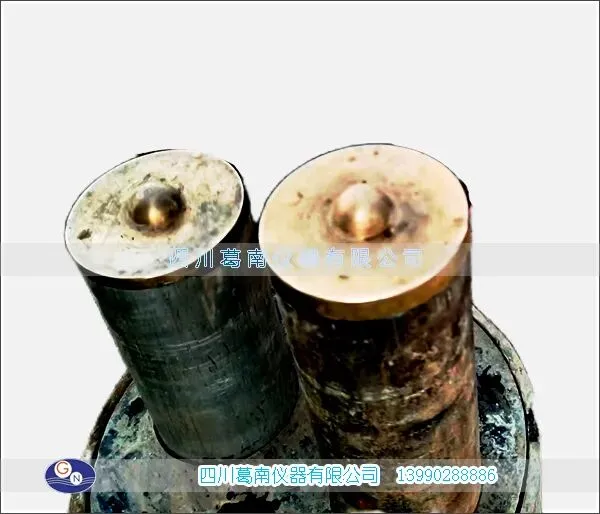

双标钢芯标头

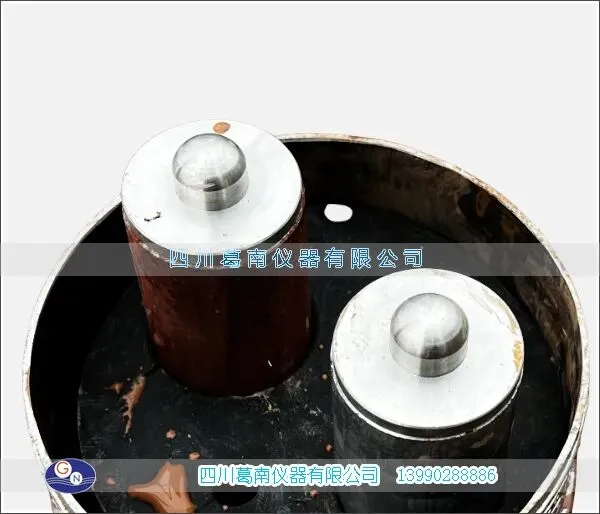

双芯铜芯标头

4）产品结构及工作原理

    A）产品结构：双金属管标装置主要由保护罩、测读仪器( 位移计或测量器具)、水准标志、钢管、铝管、孔口装置、保护管、支撑环、底盖等组成。

    B）工作原理：双金属标是利用安装于钻孔中线膨胀系数不同的两根定长金属管(一般采用钢管和铝管)，金属管底部与孔底岩体锚固，顶部露出地表，并确保双金属管标沿其轴向自由变形，通过测量两金属管标顶部相对于地面的位移量，可计算出孔口地表相对于孔底锚固点之间的位移变化量，在计算时消除测量结果中金属管本身热胀冷缩引起的轴向位移。

   C）金属标芯（沉降标头）：双金属标芯管顶部的金属标芯头通常采用铜制或不锈钢整体制作，由托盘和中间十字芯半球头组成。外圆盘直径40~80mm，中心标头20mm，长度150mm，中心轴30~70mm。

5）产品技术指标

    A）产品型号：SGB-I型；

    B）量程：0~100mm；

    C）精度：±1mm；

    D）金属标沉降标头：十字标头（按标准加工，R＞r），直径0~20mm，球机表面粗糙度Rr≤1.6；

    E）优质不锈钢柱 06Cr19Ni10，优质铜柱（黄铜）HPb59-1；

    F）连接方式：外丝连接、插入式连接；可配合支架与自动化测量一体使用。

    G）加工工艺：采用激光切割、数控机床加工；

    H）注：该标头属精密产品；可按用户要求定制加工。

6）计算方法

    A）双金属标利用两种金属（钢芯管、铝芯管）的线膨胀系数差异，来分离温度变化和坝体自身变形对观测值的影响，最终得到坝体的真实位移量。

    B）计算温度修正系数（k）

    温度修正系数是两种金属线膨胀系数的差值，公式为：k=αg−αi；

  其中：αg：钢材的线膨胀系数，一般取11.5×10−6/℃

             αi ：因瓦合金的线膨胀系数，一般取1.0×10−6/℃ 代入后可得：

                 k=10.5×10−6/℃

    C) 计算温度变化引起的视变形（ΔL_t）

    通过观测到的温度差值计算温度带来的变形，公式为：ΔLt=k×L×ΔT 其中：

     L：双金属标的标长（即两支金属管的有效长度）

   ΔT：观测时的温度与初始温度的差值（ΔT=T测−T初）

   D) 计算坝体的真实位移量（ΔL）

     从观测到的总视变形中扣除温度影响，得到坝体的实际变形：ΔL=ΔL总−ΔLt

    其中：ΔL总 ：双金属标观测到的总变形量（通过测微仪直接读取）

    注：单芯管标计算方法类似。

     初始值设定：首次观测时的温度和变形量作为初始基准值，后续所有计算都以此为参照；

     温度观测：需在双金属标附近设置专用温度计，确保温度数据与变形观测同步；

     数据修正：若观测过程中出现仪器零位漂移，需先对ΔL总进行零位修正后再计算；

     单位统一：计算时需确保所有物理量单位统一（如长度用毫米，温度用摄氏度）

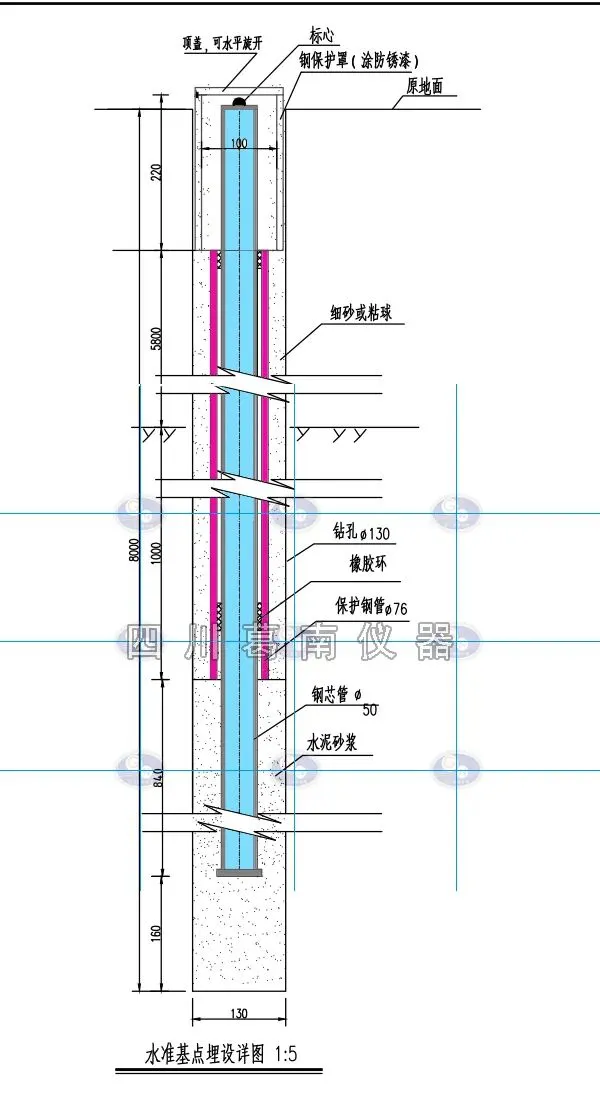

7）安装参考示意

8）安装注意事项

安装时机：建议在水库蓄水前完成安装，获取初始沉降基准数据

校准周期：每季度进行一次人工校准，每年进行一次全面检测

维护要点：定期清理标管内的积水和灰尘，检查通信模块工作状态
