计划达成对比柱形图|猪爸爸学Excel图表
这一节是猪爸爸学excel图表之计划达成对比柱形图
有计划就有达成，想要展示该类数据对比，有很多种方法，其中最常见的，当然就是柱形图了。前几天分享的133号图表，就是这种类型的图表，但是有小伙伴说，那个有些复杂，有没有简单一些的呢？就只是计划和达成这两类数据，嘘，别问，问的话，肯定是有的。

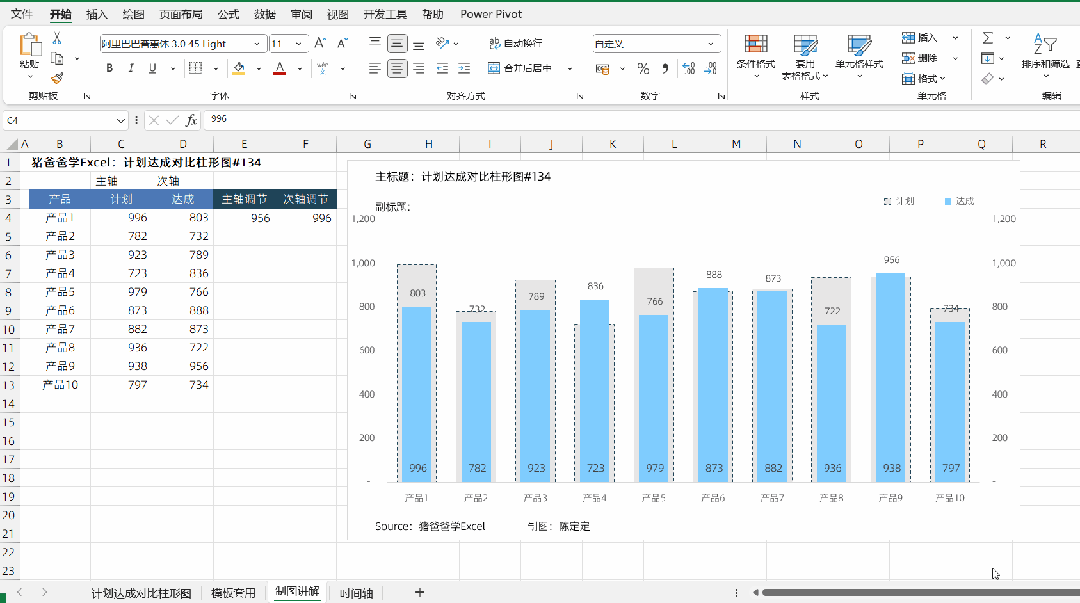

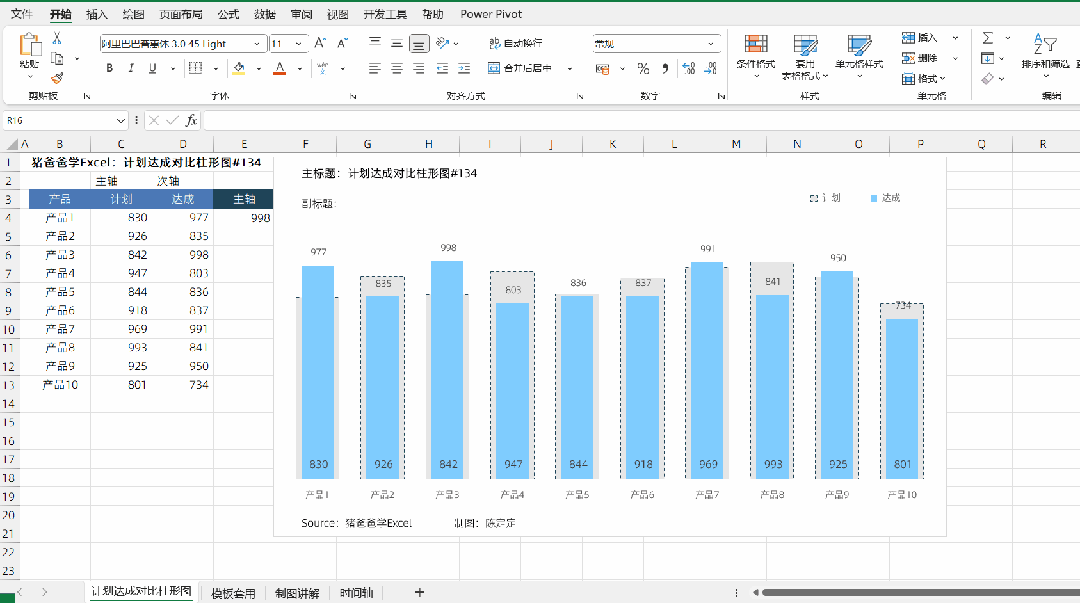

如图所示，展示了各产品的计划与达成数据可视化柱形图。浅灰色虚线柱子为计划，而稍微窄一些的柱子则为达成，所有产品达成对比，一目了然。当然，除了是产品，也可以是各人员达成情况，或者是各分公司等等，只要是类似的数据，直接往上套就对了。
这款图表，理论上来讲，不需要辅助数据哈。但是考虑到当计划与达成数据差异比较大时，主次坐标轴的边界大小可能会不同，所以才引进了２个辅助数据，让主次坐标轴能够自动调节保持一致。

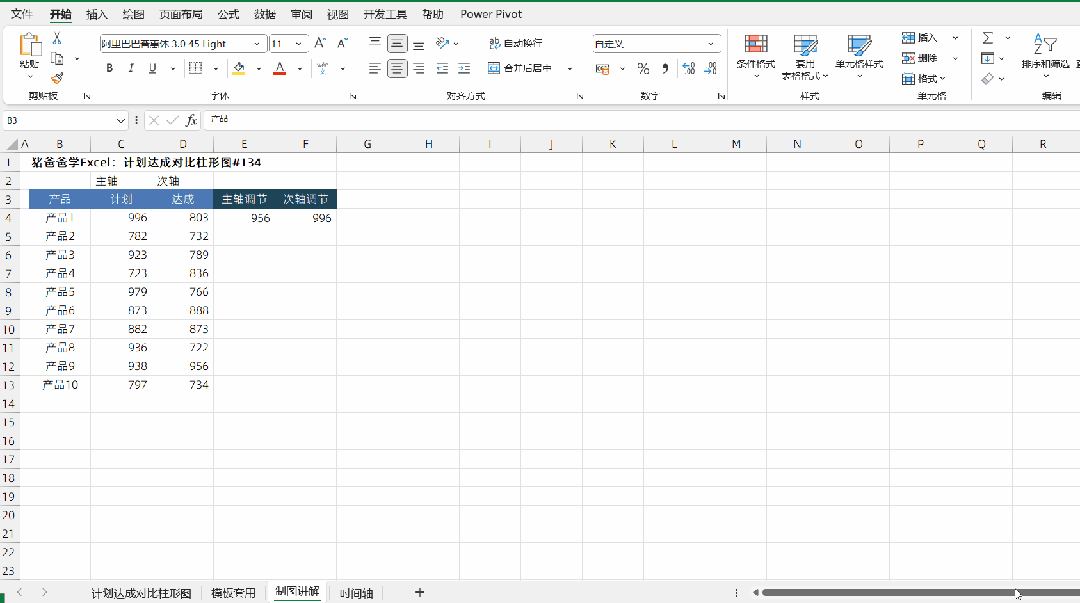

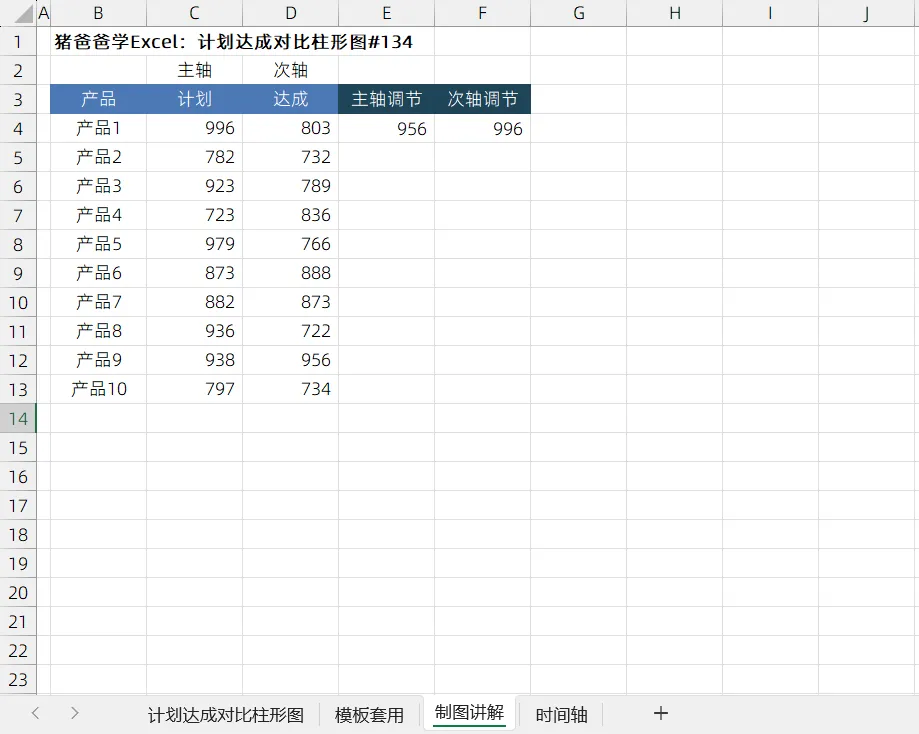

如图所示，B列为产品列（当然也可以是人员、分公司等其他类别），C列为计划数据，等会放在主轴，D列为达成数据，放在次轴。
E列为主轴调节数据，E4单元格公式=MAX(D4:D13)；F列为次轴调节数据，F4单元格公式=MAX(C4:C13)。 设计的原理，就是通过这２个数据，让主轴与次轴的最大值保持一致，从而让主次坐标轴的边界大小一致。

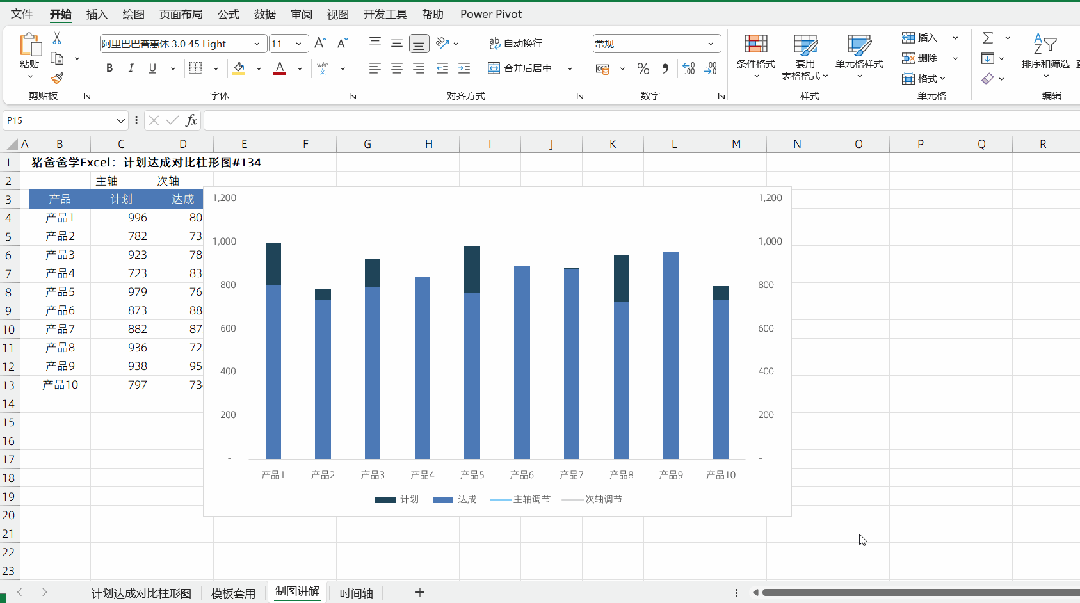

图表相对简单，所以我们就不过多的拆解步骤了，直接选中B3：F13数据区域，【插入】-【推荐的图表】-【所有图表】-【组合图】，在此，前两个系列为【簇状柱形图】，而后两个系列为【折线图】，注意的是“达成”柱子与“次轴调节”折线要勾选【次坐标轴】。这里为什么2个柱子系列要分成主次坐标轴呢？主要是为了让它们的柱子宽度能够单独设置，有所不同。而又为什么两个折线系列，在图表中没有显示出来呢？那是因为它们都只有1个数据，数学老师教过，两点才能连成线，所以这2个系列，在图表中，默认就是隐藏起来的了。

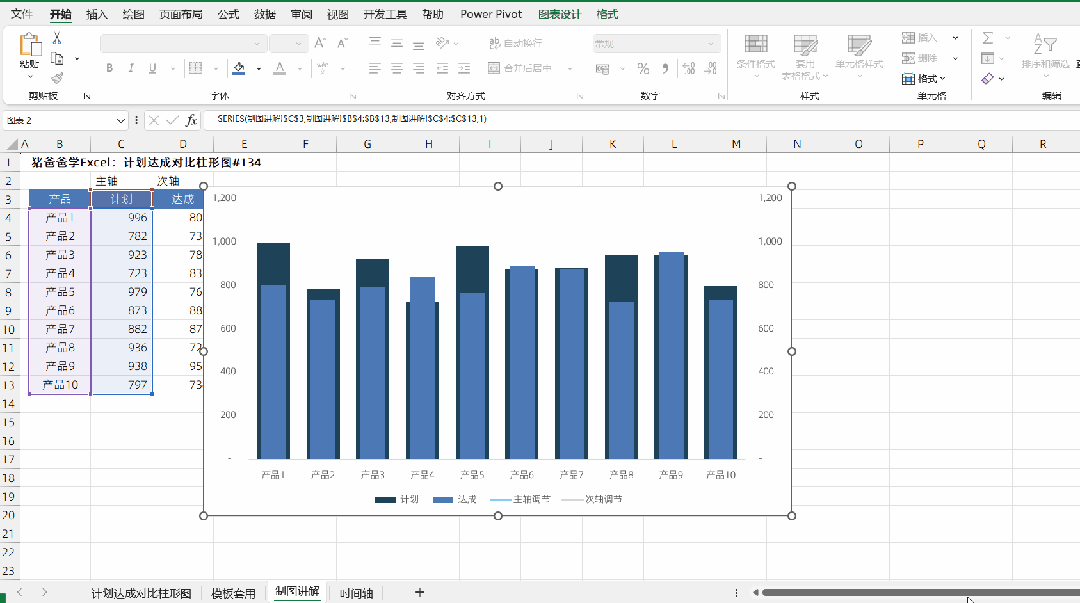

点击选中“计划”柱子系列，右键【设置数据系列格式】，在调出的设置窗格中的【系列选项】选项卡，【系列重叠】可以不用改，而【间隙宽度】则为50%。再点击选中“达成”系列，同样在设置窗格的【系列选项】处，这次设置【间隙宽度】为100%。现在就可以达成我们想要的“计划”柱子比“达成”柱子粗一些的效果了。

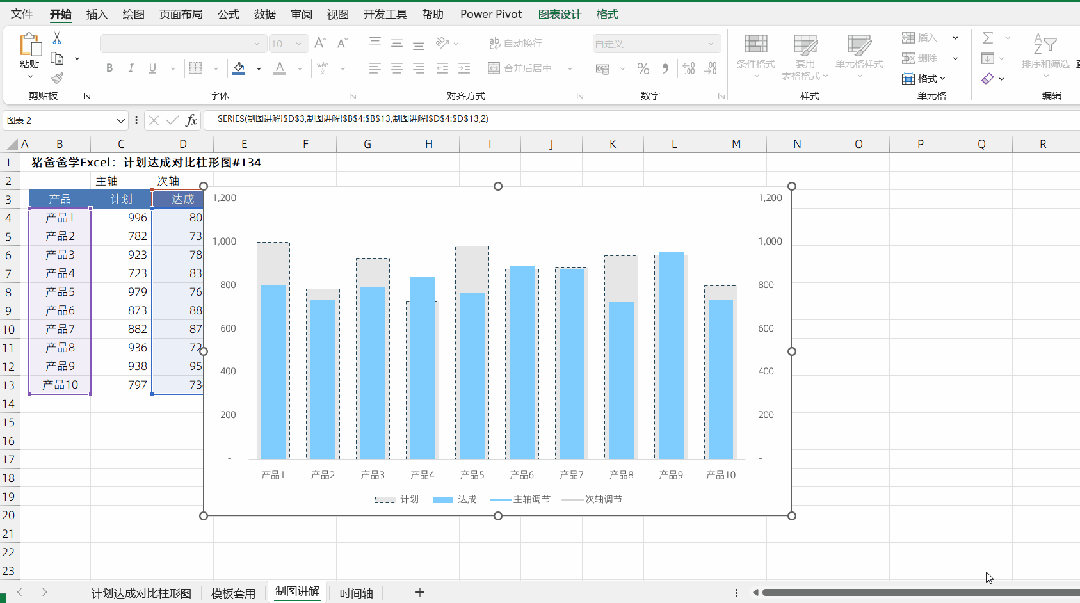

接下来，我们来对柱子做一些细节的设置，先点击选中“计划”柱子，在设置窗格的【填充与线条】选项卡，设置【填充】为【纯色填充】，【颜色】选择一个合适的浅灰色，而【边框】则为【实线】，选择一款深色，并且将【短划线类型】设置为【短划线】，从而就可以形成带虚线边框的柱子样式了。
而“达成”柱子，则是设置【填充】为【纯色填充】，选择一款合适的颜色即可，【边框】可以不用修改设置。

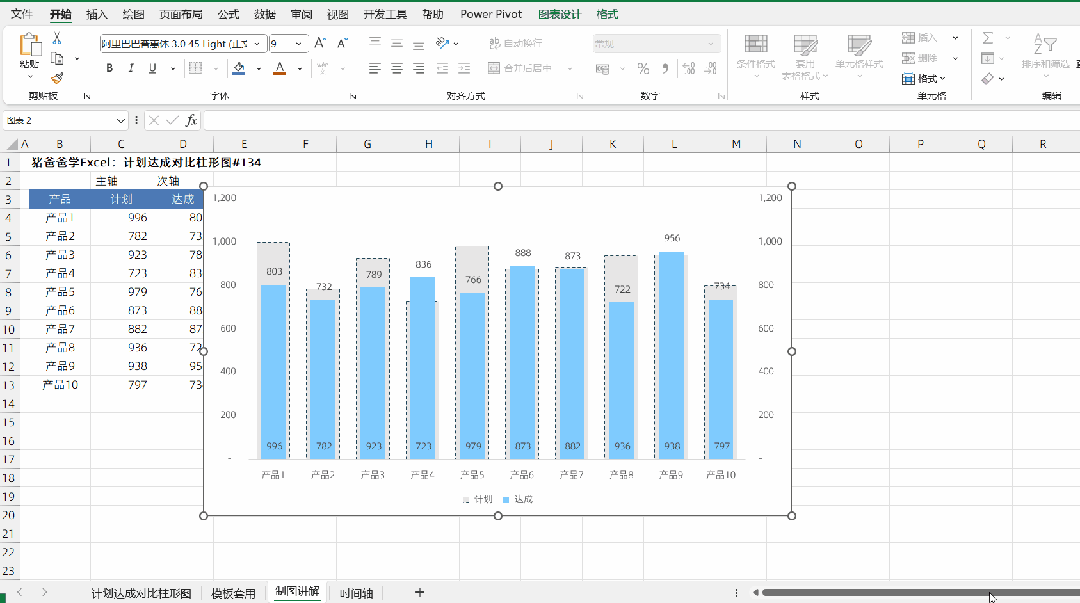

接下来，就是分别为这2个柱子系列添加数据标签就可以了，对于“计划”柱子的数据标签，个人认为，设置【标签位置】为【轴内侧】（也就是置于底部）是比较合适的，而“达成”系列数据标签，则设置为【数据标签外】（也就是柱子顶部）就可以了。
同时，对于不需要的图例项，我们可以两次单击选中，再用Del键删除就可以了哈。
既然现在各系列都在数据标签了，那么，主次坐标轴的标签，就显得有些多余了，点击选中左侧【垂直轴】，在设置窗格的【坐标轴选项】选项卡，设置【标签】-【标签位置】为【无】，就将其隐藏起来了，类似操作隐藏右侧【次垂直轴】标签，搞定。其他细节，小伙伴们就自行发挥了哈。

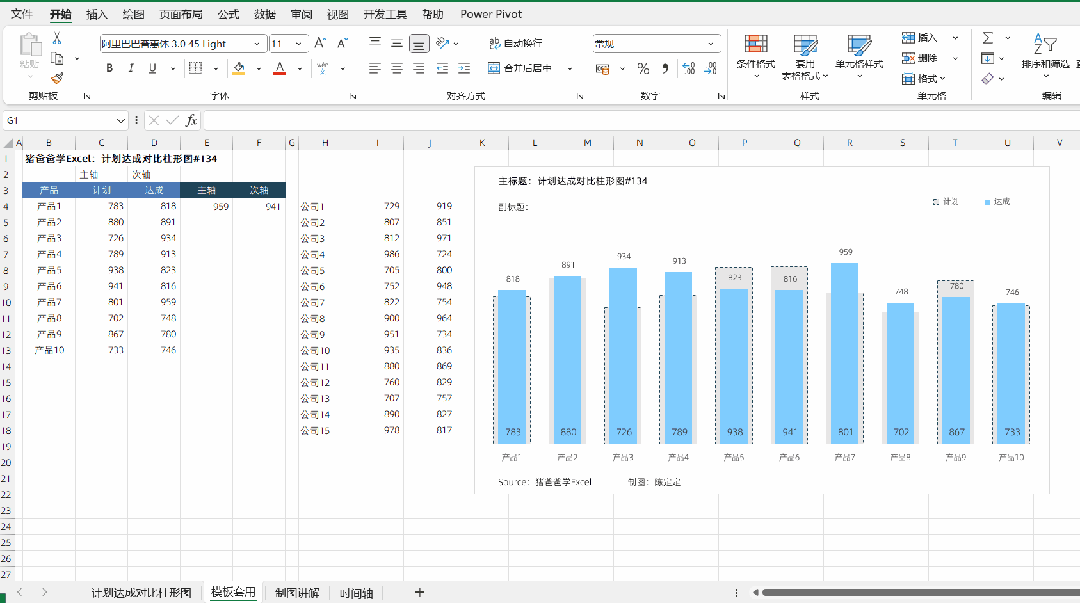

如图所示，有公司1至15的数据，我们将对应数据复制粘贴到B4：D18区域，可以看到，部分数据已经更新到图表中了，但是有部分没有，我们只需要点击图表，将图表数据源用鼠标拖动进行扩展就可以了。
当然E4与F4的公式，也需要鼠标拖动扩展对应的数据范围，以确保主次轴一致，模板套用就是这么简单。你学会了么？相信你肯定是学会了~~下期再见！
因不少小伙伴想要课件跟着练习，故提供本文练习图表课件下载（仅提供部分文章课件不包含图表哟）：
现在，最最重要的事情，随手点个赞，给个爱心推荐一下呗，传播爱心让更多的人知道，比心~~

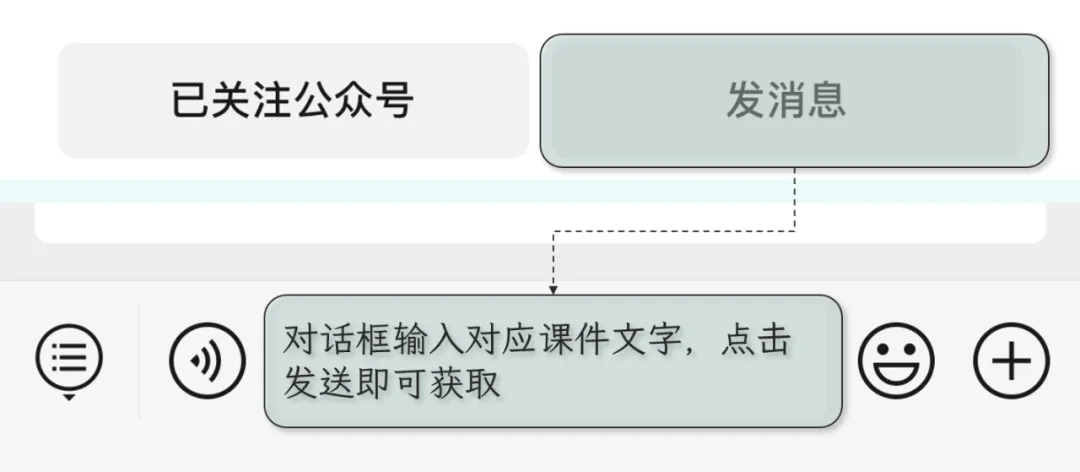

注意，部分课件在由于时间太久失效，所以下载课件方式通过发送公众号信息来进行获取，如果链接失效了，可以留言给我，我好及时补上新的链接。
