同事用Excel做的面积图,为什么这么漂亮?
本文作者：小爽
本文编辑：小兰
每到数据汇报的时候，我都需要帮领导进行数据美化。这一天主管发给我一张表格数据，让我对其进行可视化。

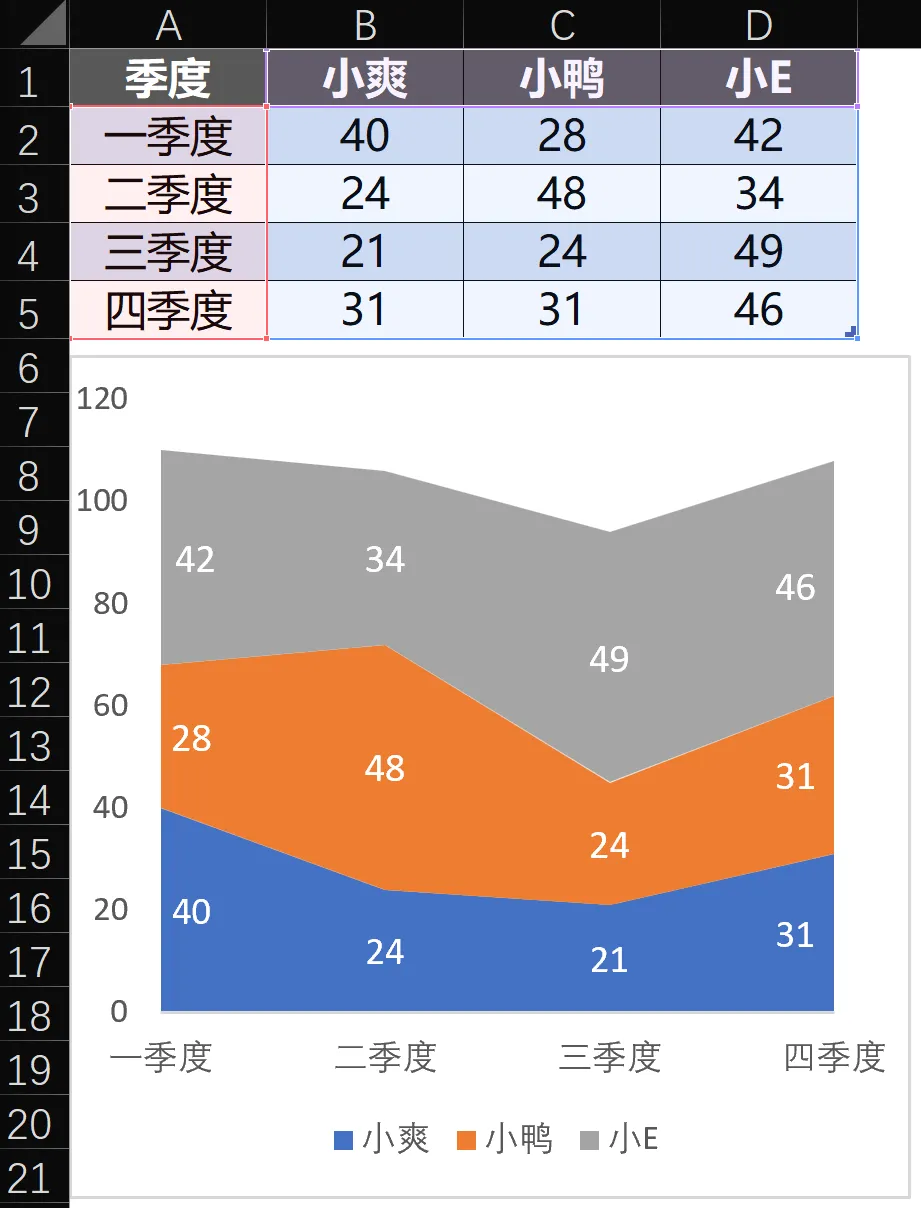

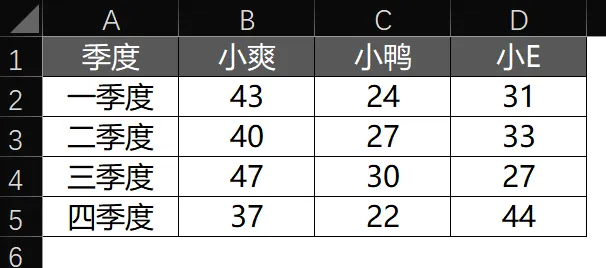

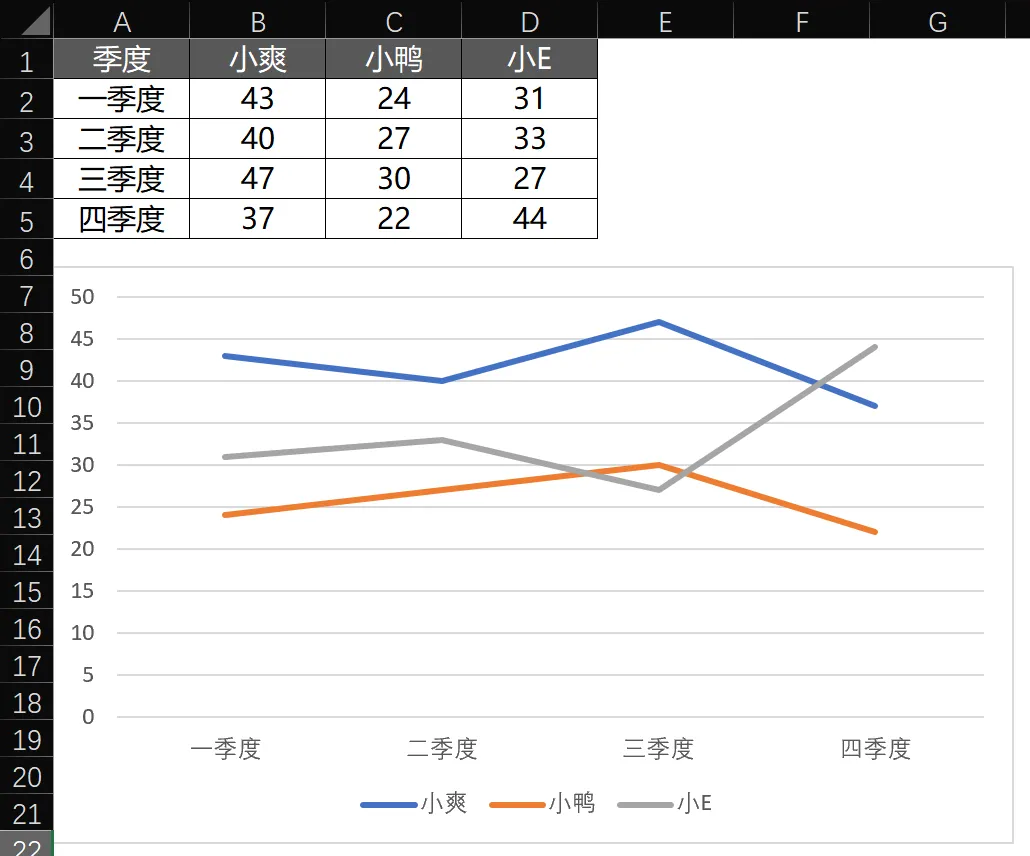

表格是二维表数据。这张表展示了一年中四个季度，三个业务员销售情况的数据。
折线图可以是可以，但是折线图只能看出不同业务员在一年四个季度中的趋势情况。还是不够直观。
这里面还隐藏着一个包含条件。一年有四个季度。每个季度有三个业务员的销售数据。
Office2016 出现了两种这类的图表：树状图和旭日图。
制作树状图需要具有层次的数据列作为维度。然后值大小作为度量。
所以，在使用树状图之前，我们需要将二维数据表转为一维数据表。
这里我们可以使用 PowerQuery 的逆透视列功能。

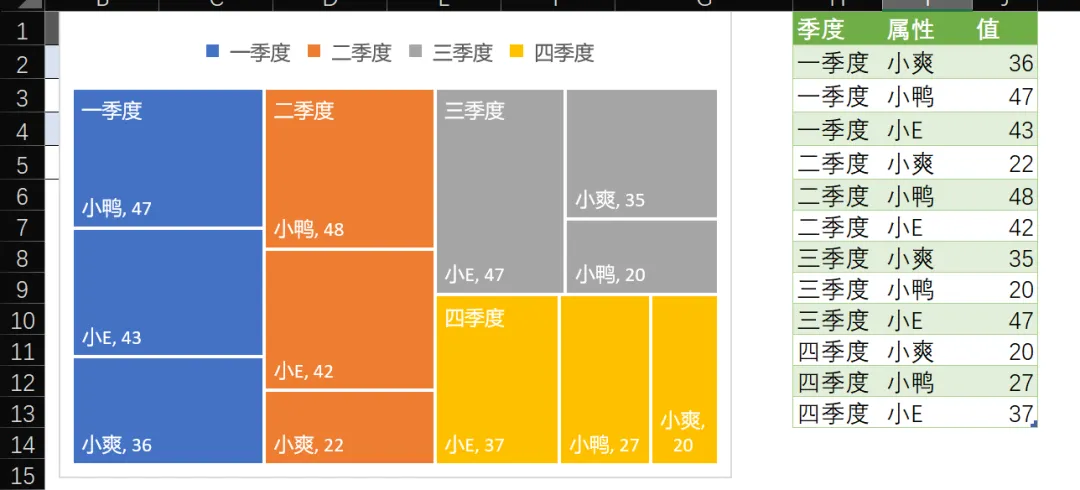

从树状图我们可以看出全年不同季度之间业务员的数据情况。
由于树状图中每个季度中的长和宽没有一个固定的值，所以很难直接通过肉眼，
如果要固定一边作为横轴长，利用长＊宽（高度）表现面积数据大小情况，应该怎么做？

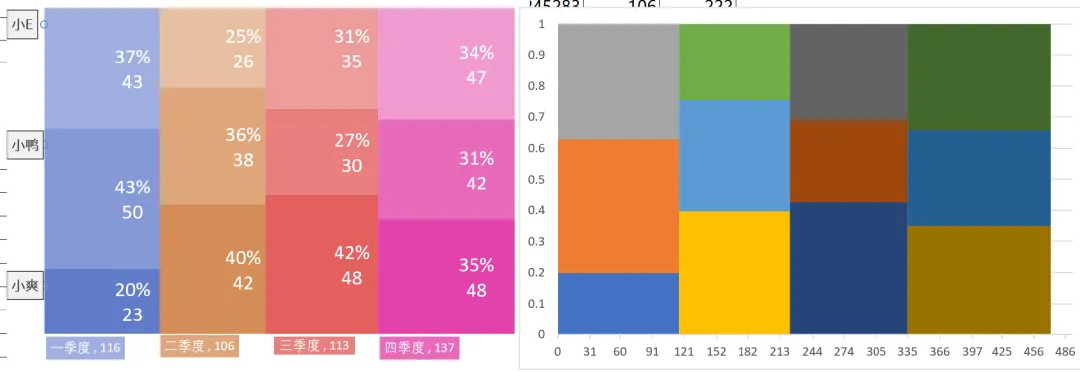

图表中，底边长度跟每个季度的总和值挂钩，所以我们可以看到全年中第一季度是最大的。
PS：由于数据源中数据采用了随机数，所以可视化效果图中数据可能有变化。

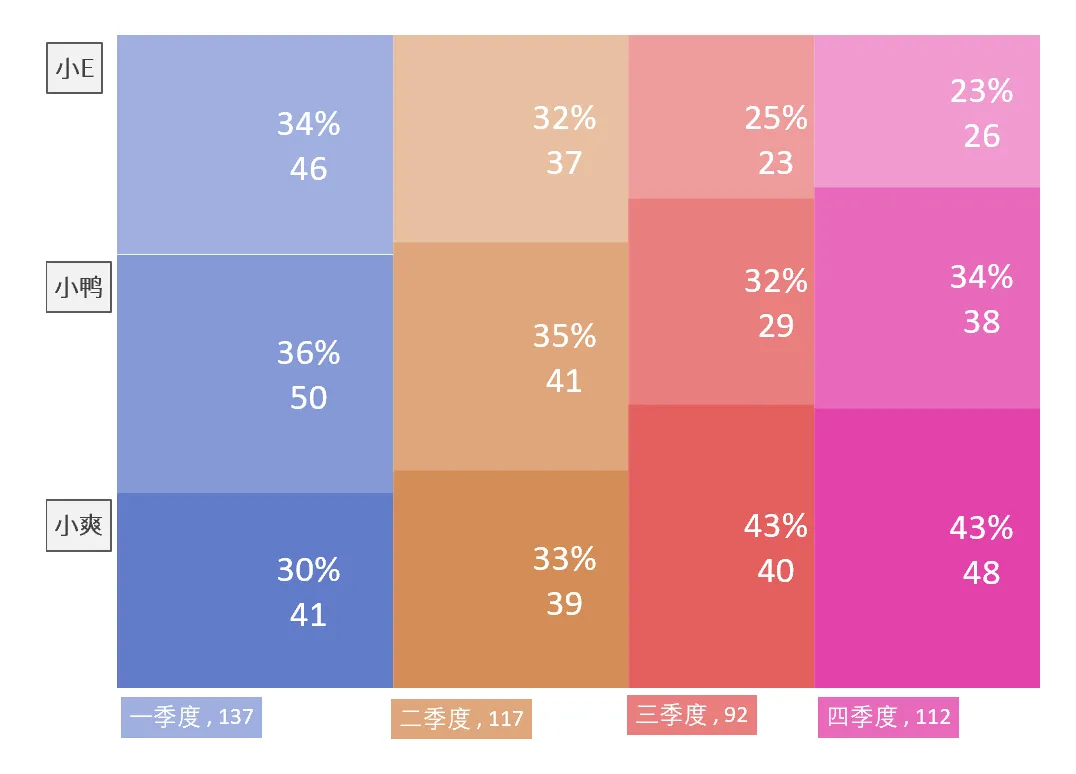

通过不断思考。我们最终将堆积面积时间轴的可视化图表交给领导。

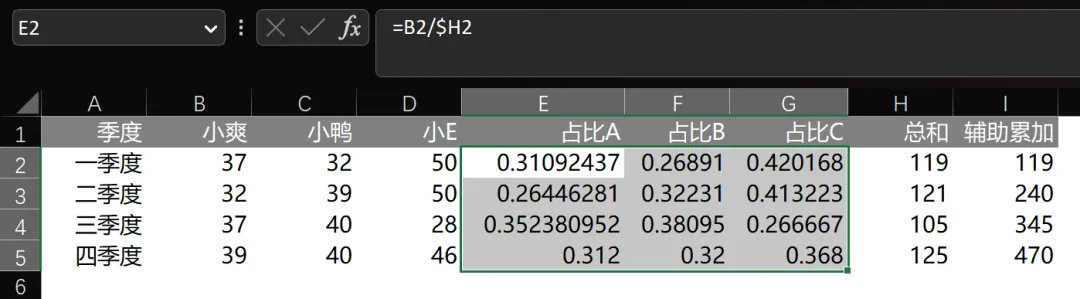

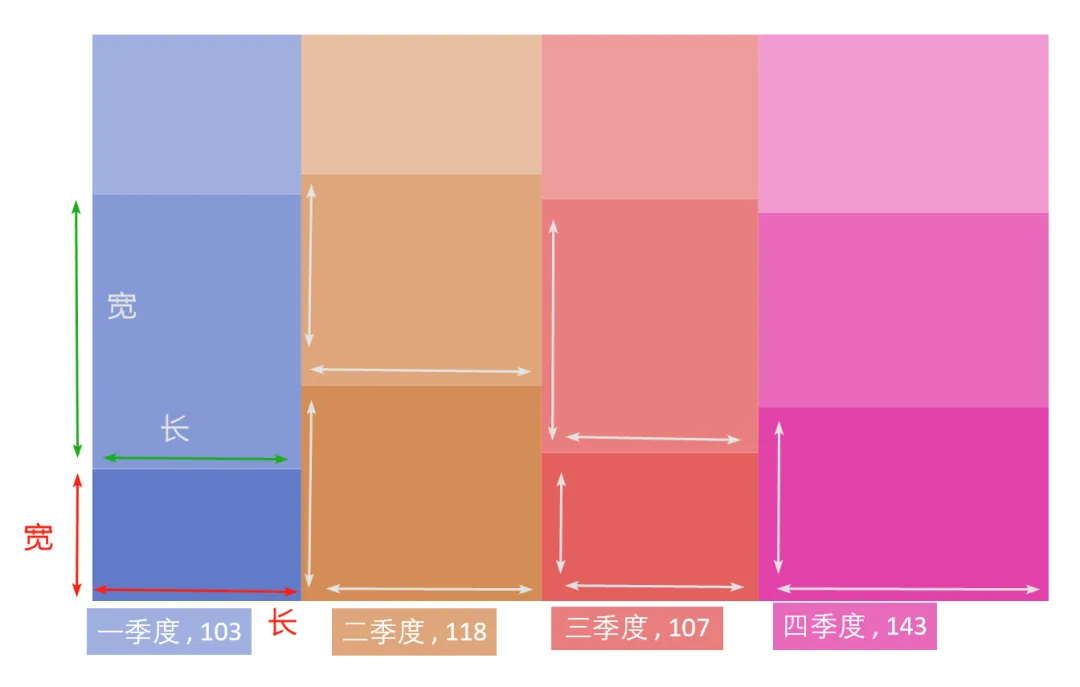

思路分析：面积=长*宽。长，是每个季度的汇总和；宽，为每个业务员占总和的百分比。

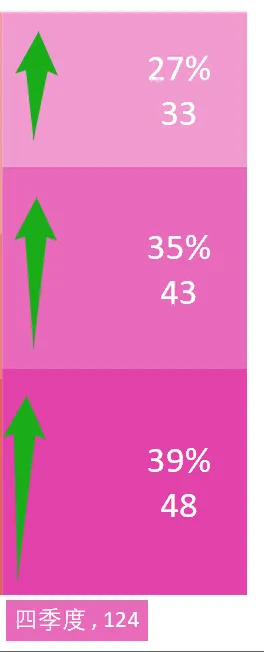

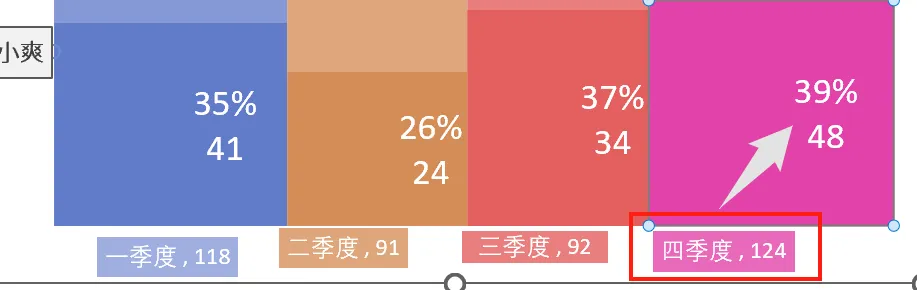

比如说，小爽在第四季度总和为 124。在第四季度中占比为 39%
这是不是有点像树状图？通过面积大小判断数据大小

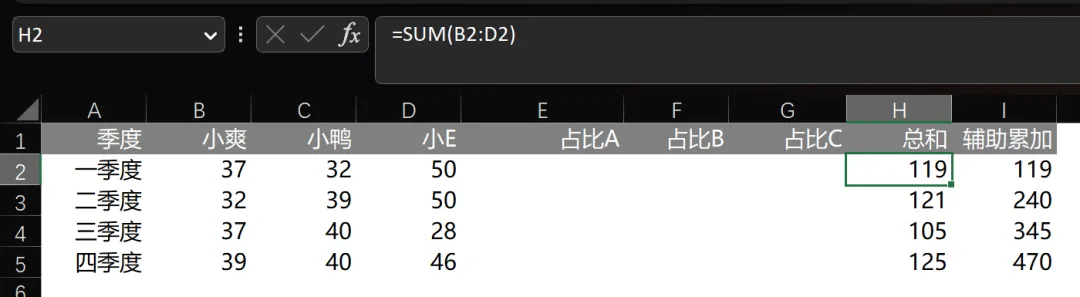

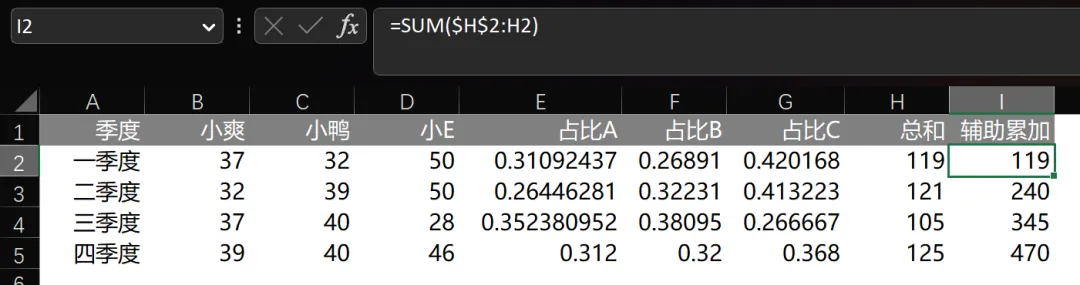

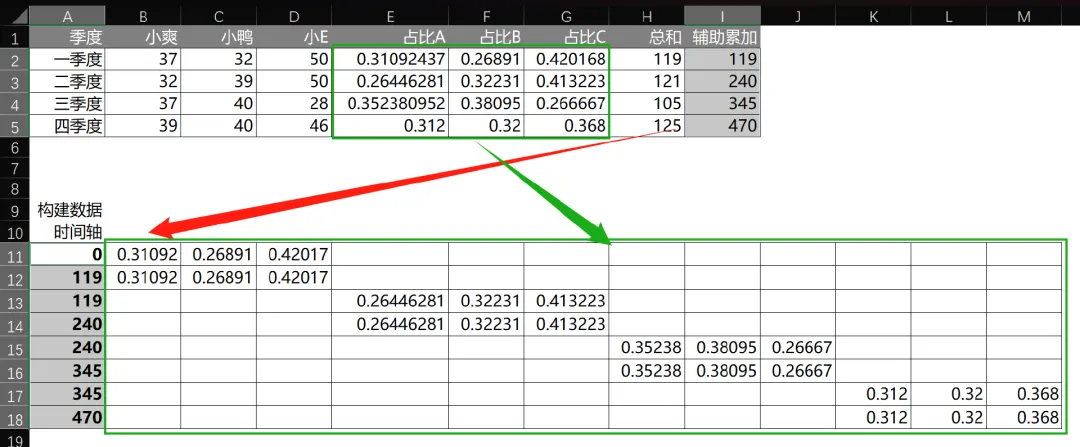

因为通过占比情况构造面积的大小。所以要制作这个效果，我们需要编写函数公式。提前算好占比，数据总和等。

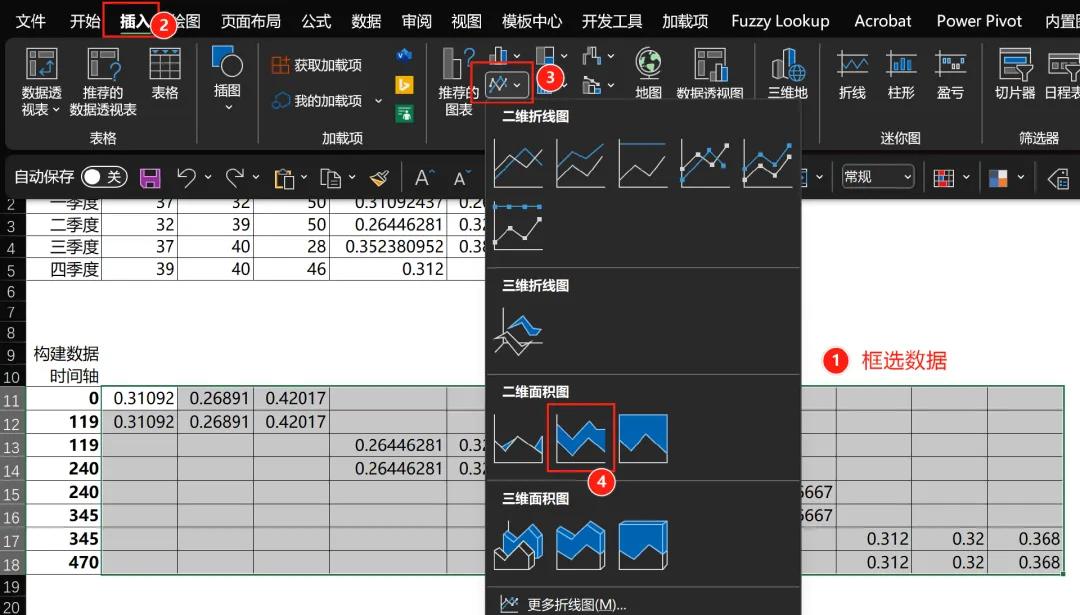

选择 B11 到 M18 数据区域，在【插入】选项卡下，选择折线图，堆积面积图。

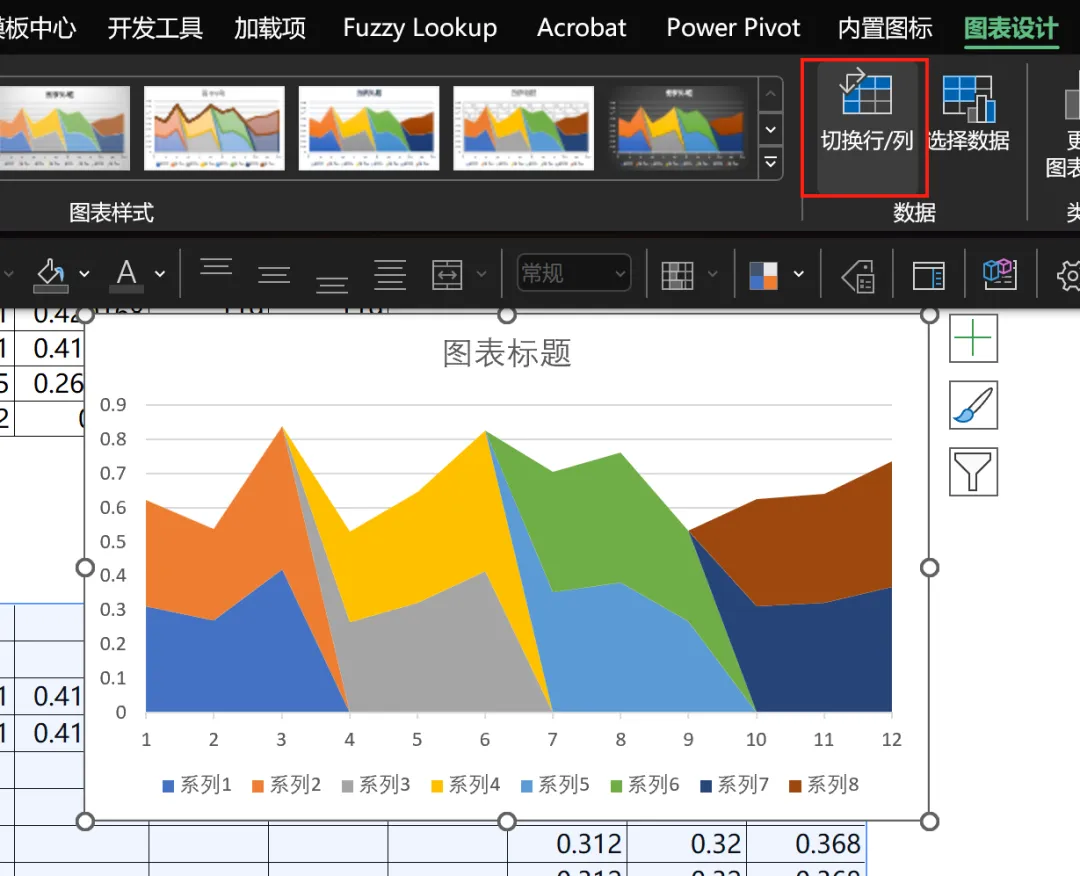

我们要按照每一行作为一个系列，由于直接插入的图表是按照列的，所以我们需要切换行和列。

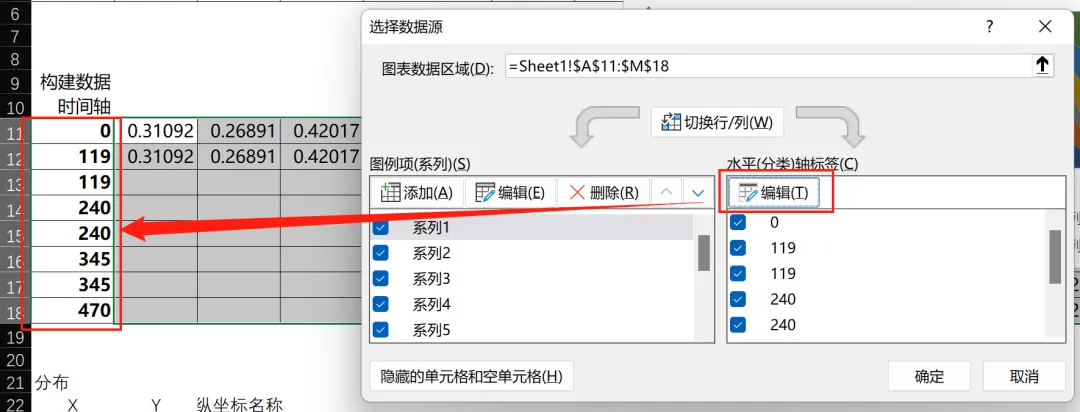

插入图表的时候，我们并没有将 x 轴的数据添加到表格中，所以还需要选择数据。

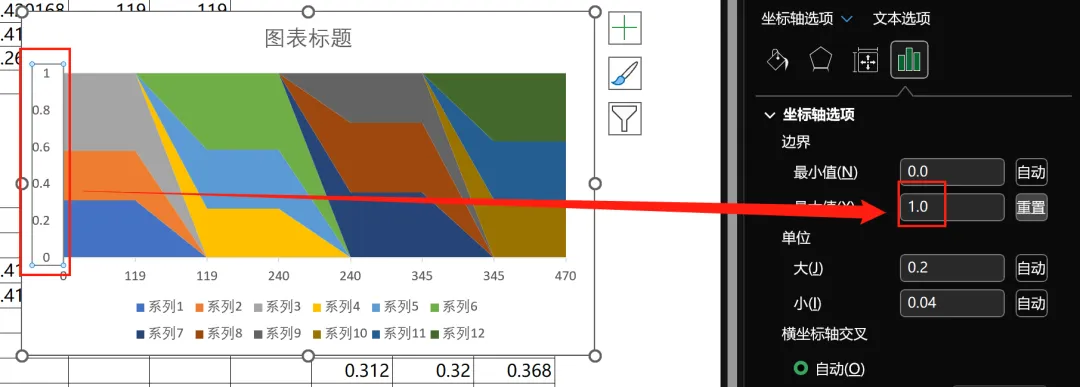

由于占比的最大值为 1，所以将纵坐标轴最大值写为 1。
由于横坐标轴自动为文本坐标轴，相同的端点并不是重合在一起的。
到这里，大致的外观做好了。后续的话，就是填充对应的颜色。
如果需要内部标签，可以散点图进行定位加上去。这个大家自己去做试试看。
利用这个方法，我们除了可以制作本文案例中的分层结构对比图。还可以制作不同的效果。

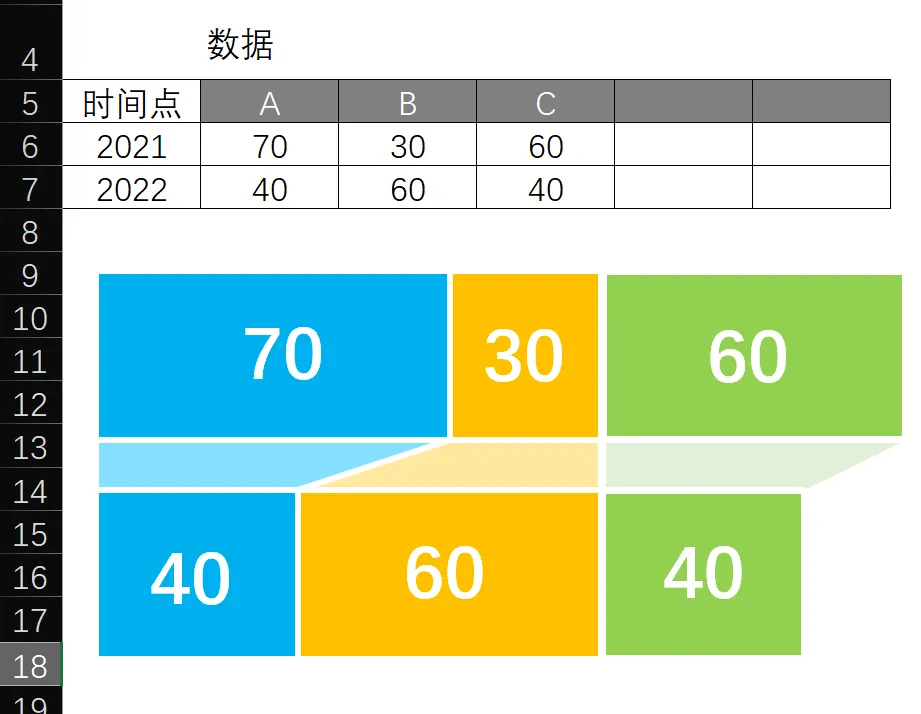

比如制作带有透视效果的对比条形图。如下图，2021 年到 2022 年之间，A，B，C 三个人的数据变化情况，我们通过图表可以很清楚地看出。

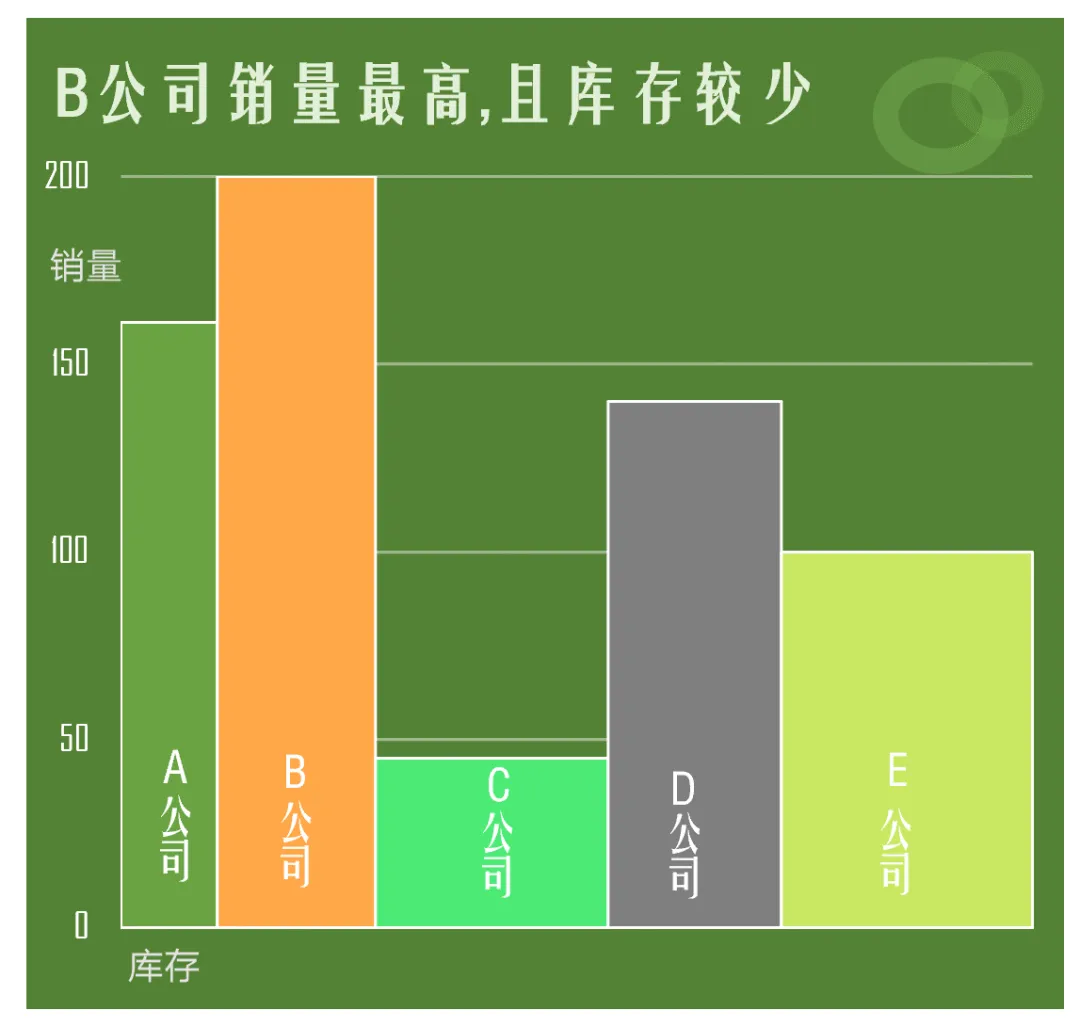

比如说，制作不等宽图表，可用在两个维度的分别对比。
