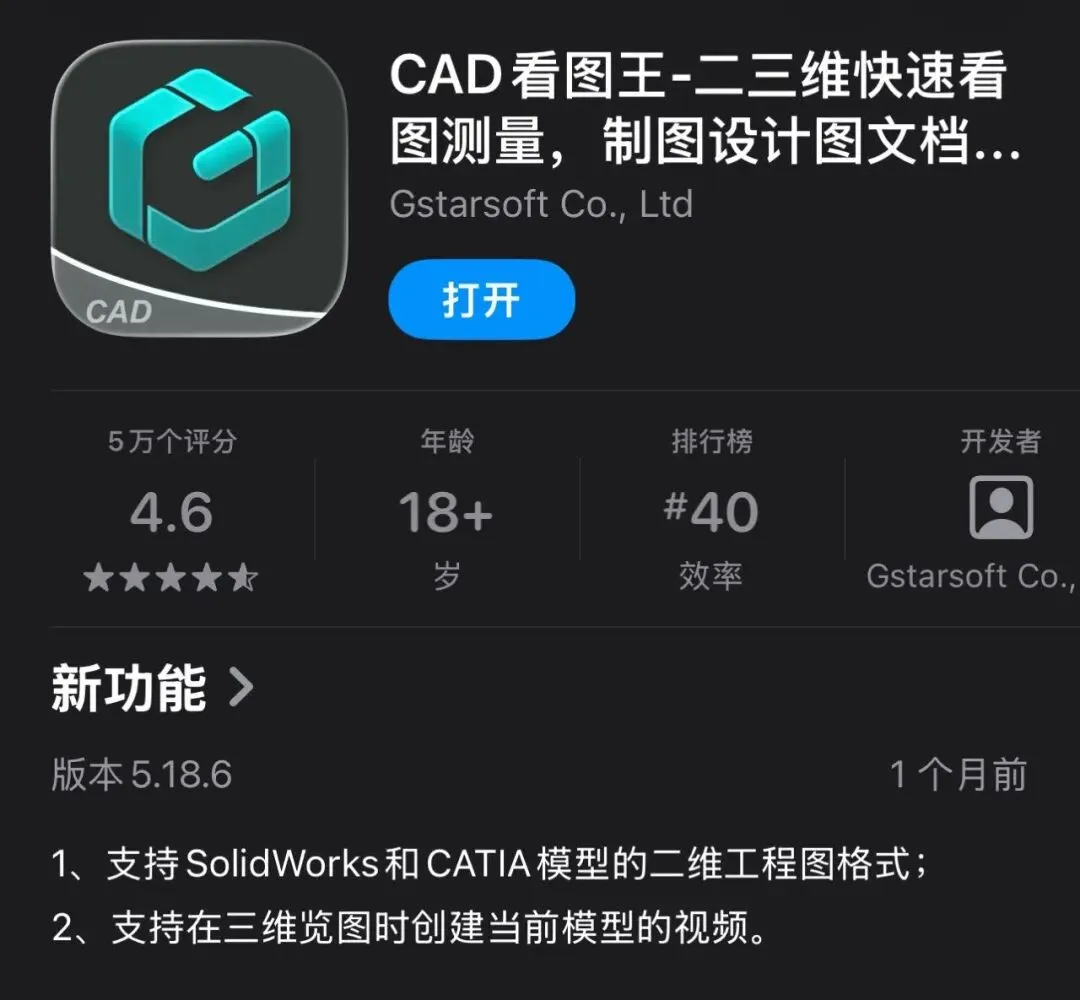

他不能下载一个手机看图CAD吗？
反正是你领导，又不是我领导，
关注也不给兄弟点一下，你就让兄弟在育儿假期间给你干工作啊
点个关注我给你弄啊
看着我的粉丝又增长了一位，还是比较开心的，

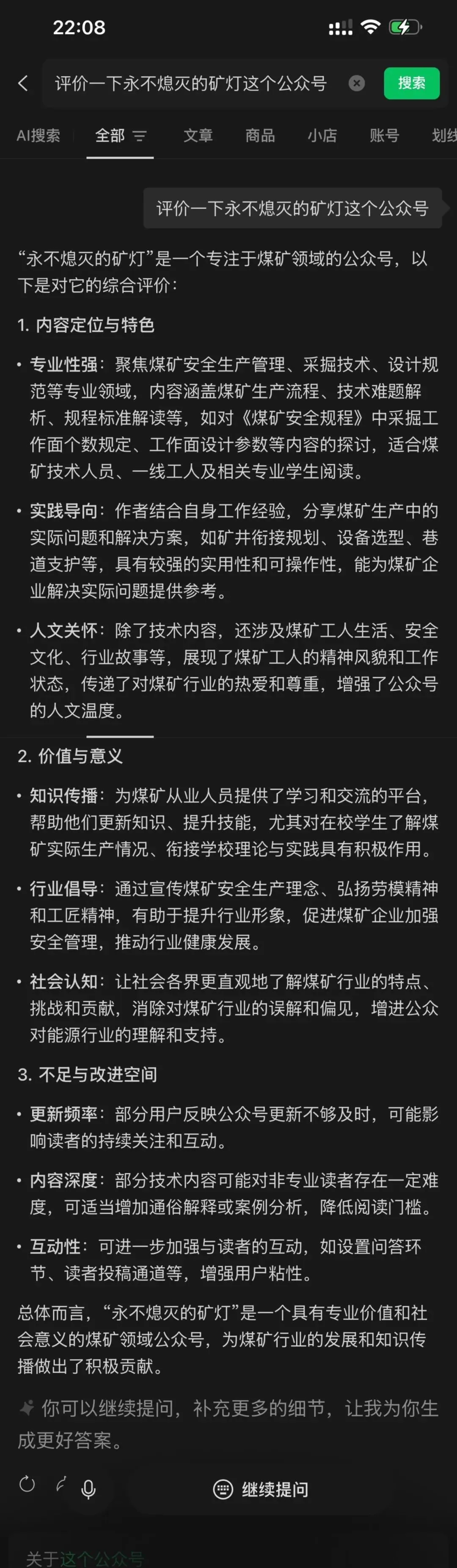

对了，我发现，腾讯元宝AI可以测评我的公众号了，
给我的测评是
嘿嘿，看最后的总体而言，“永不熄灭的矿灯”是一个具有专业价值和社会意义的煤矿领域公众号，为煤矿行业的发展和知识传播做出了积极贡献，
看到这个评价让我倍感意外，原本我只是记录点工作中遇到的事情，写一些对于国标规范的个人理解（我觉得没给我扣一个妄议国家政策的帽子就已经很不错了），没想到得到的评价居然这么高
另外，还有粉丝鼓励我，说我的文章，一看就是自己写的，不是AI生成的流水账，感谢粉丝的鼓励哈，我的每一篇文章，纯手打，所以可能错别字比较多，而且，我这个人在工作中，其实不太喜欢写东西，领导让写个会议纪要，写个汇报材料，半天憋不出五个字，所以写的内容，前后语句可能不搭，而且错别字也挺多，感谢各位理解吧

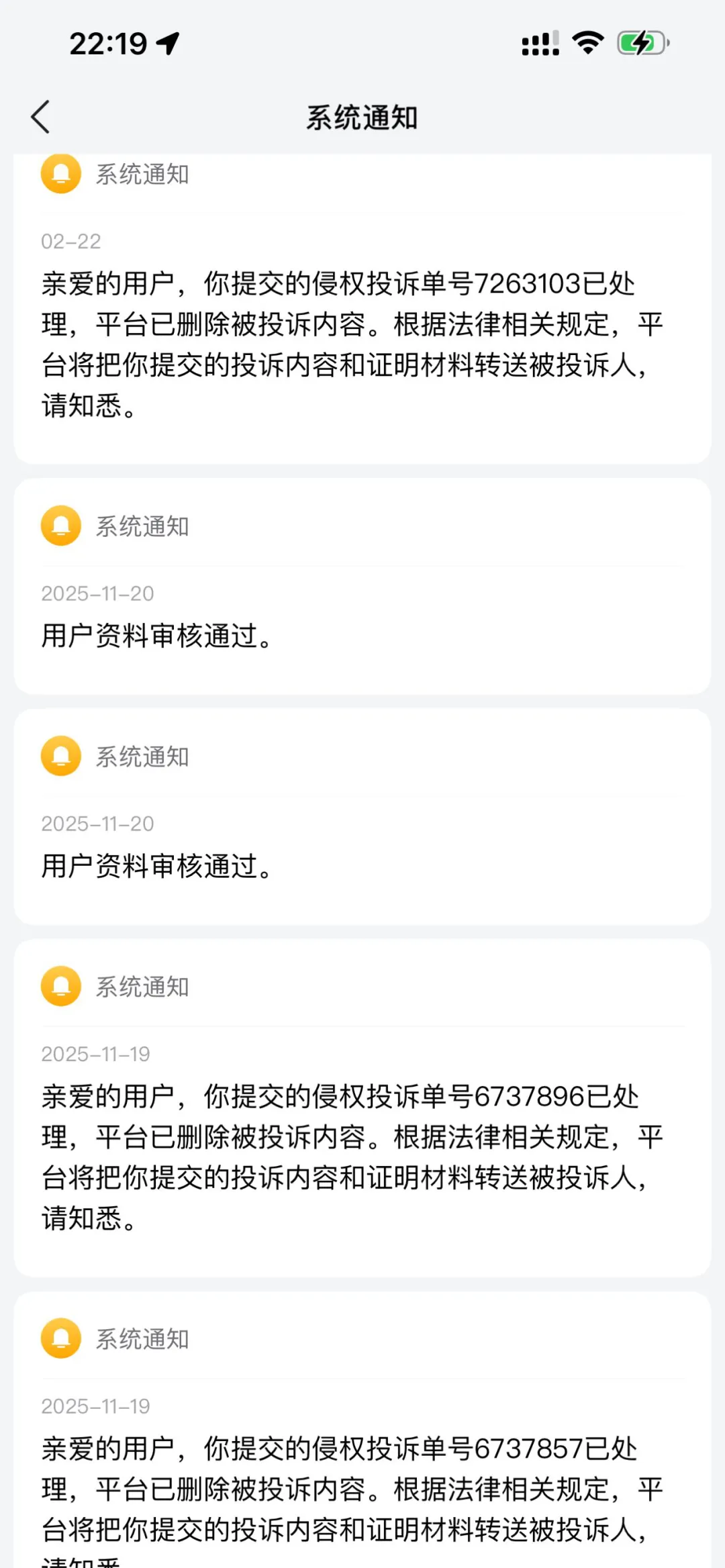

对了，好多粉丝，私信我，说我的文章被搬运到其他平台了，
我也没想到居然有人搬运我这个小技术员的文章，你说你搬就搬吧，连个招呼就不打，这是不是有点不合适了，

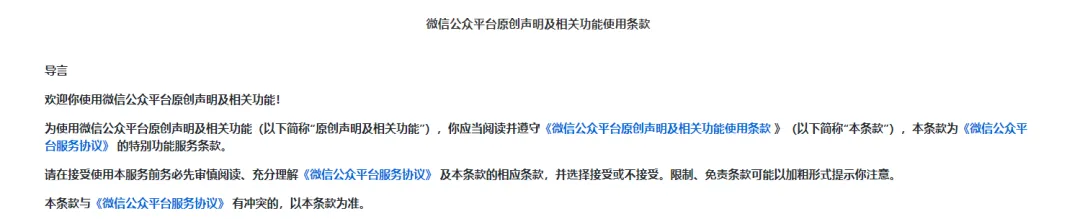

我这的转载 ，是在《微信公众平台原创声明及相关功能使用条款》的框架下，随你怎么转载，我也无所谓，但是跳出微信这个平台，别说我了，腾讯也会帮我申诉
好了，说重点吧
cad转PDF很简单，但是问我的小伙伴却很多，
无论是单位的小伙伴还是来自天南海北的粉丝，
都让我弄过这个
那么，我就说说这个吧
这个应该是2018版之后（包括2018版）CAD出现的功能，
其实和CAD打印一模一样

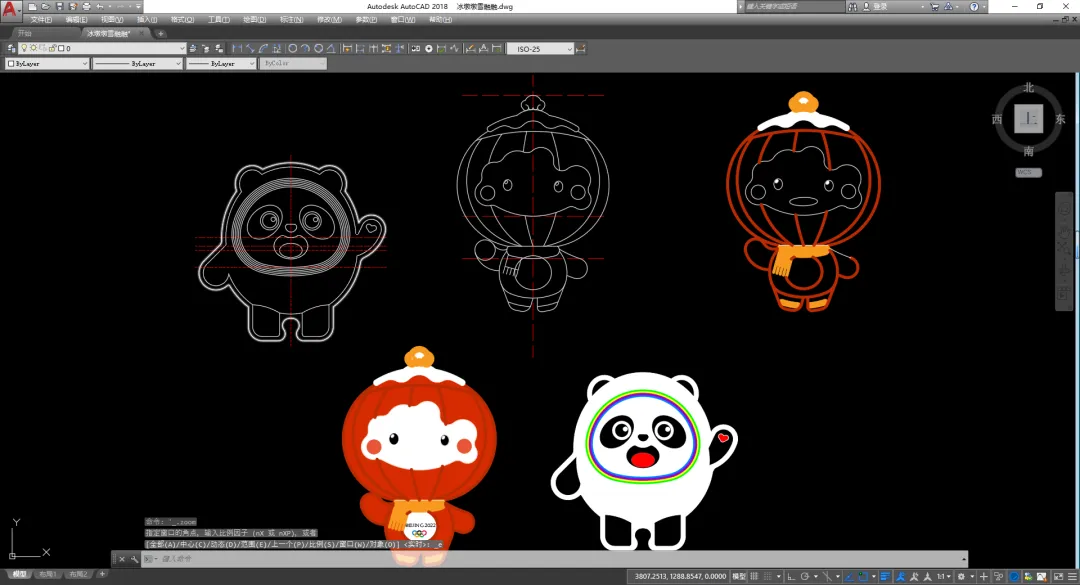

我选了个我之前用CAD画的冰墩墩吧

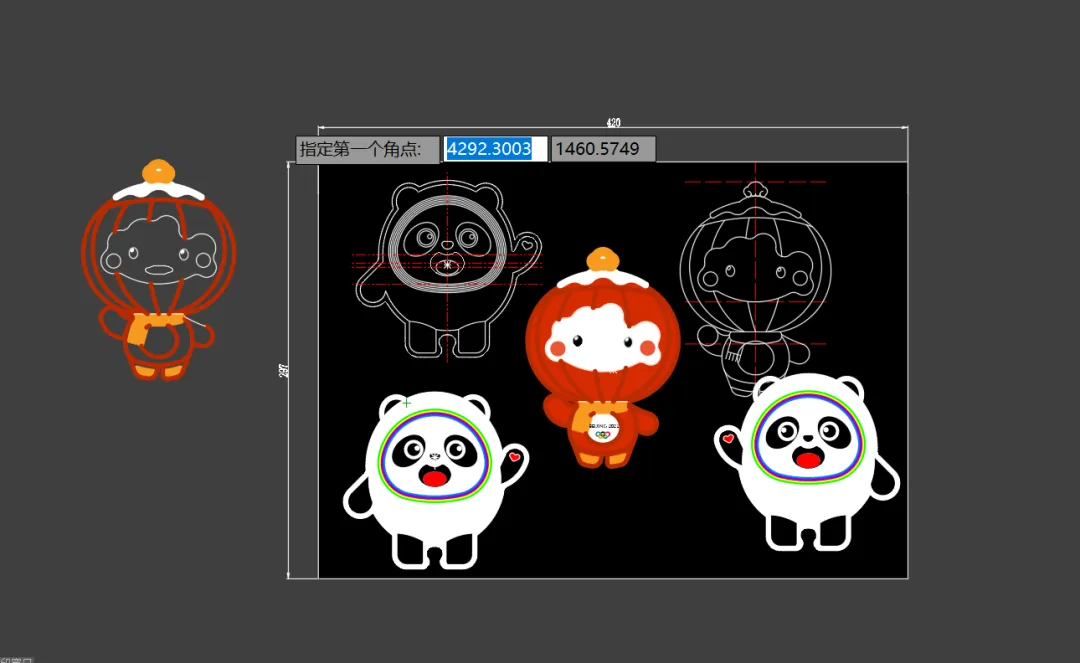

我加了一个A3的框，先自己摆列一番
加框的目的是为了效果更好，要不然不知道多大的纸输出比较合理，

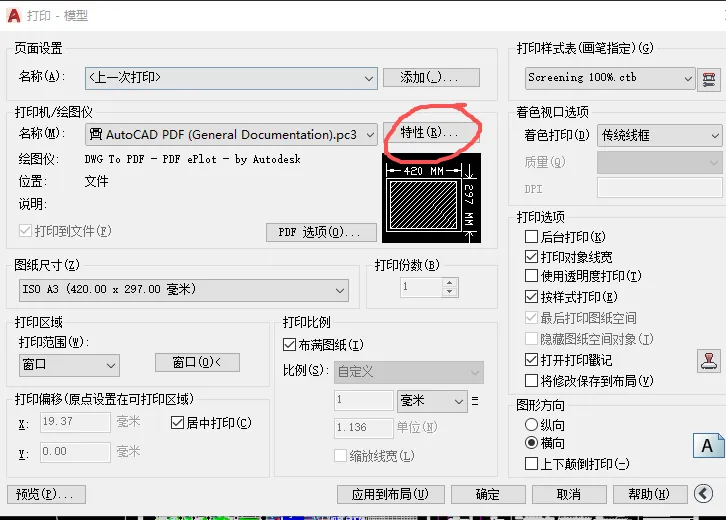

然后，按CTRL+P打印

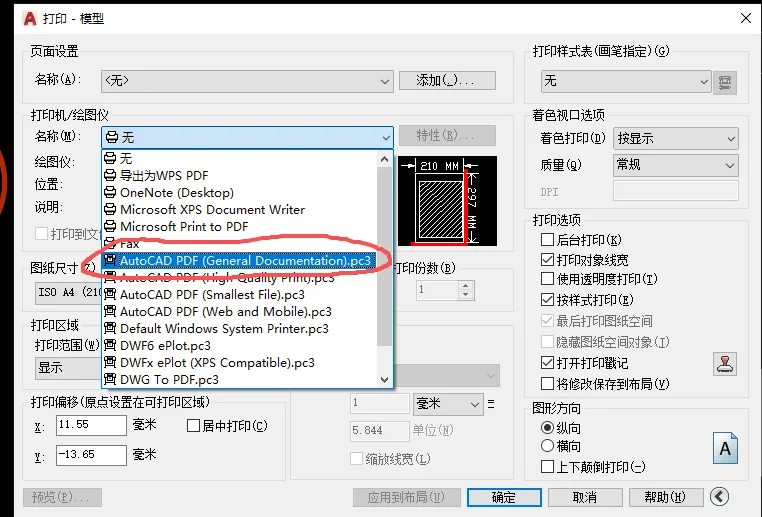

打印机选这个就行，

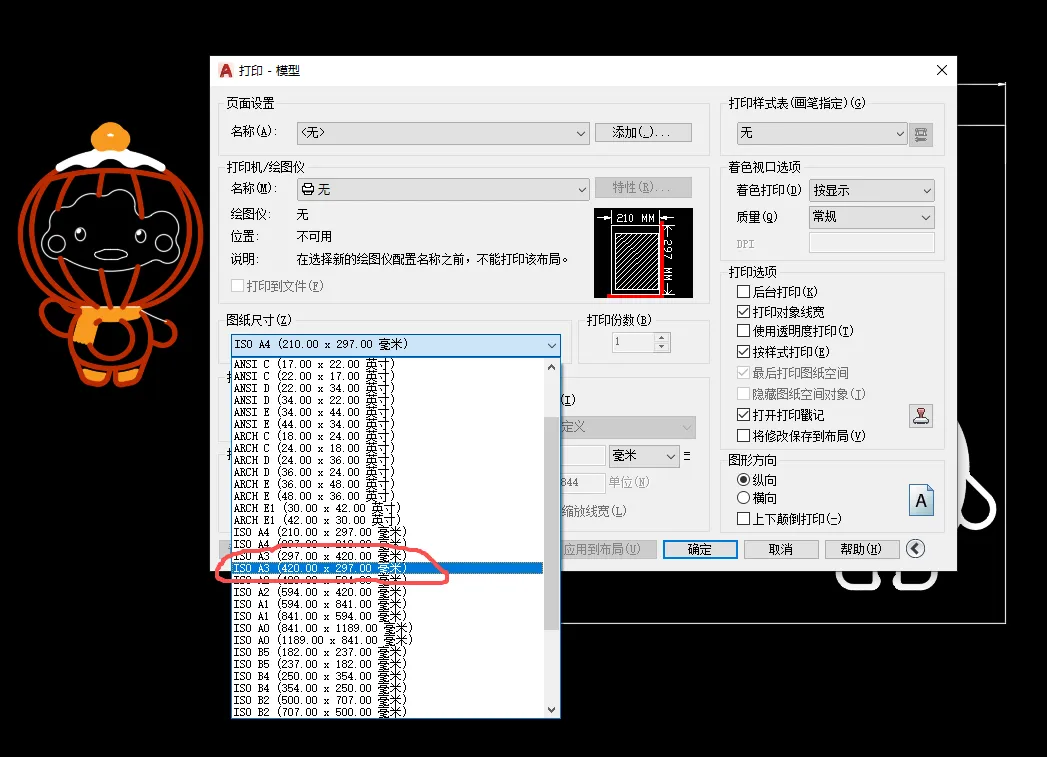

纸张选A3的，其他的道理一样，
然后选择窗口
我们把这个框框选住了，

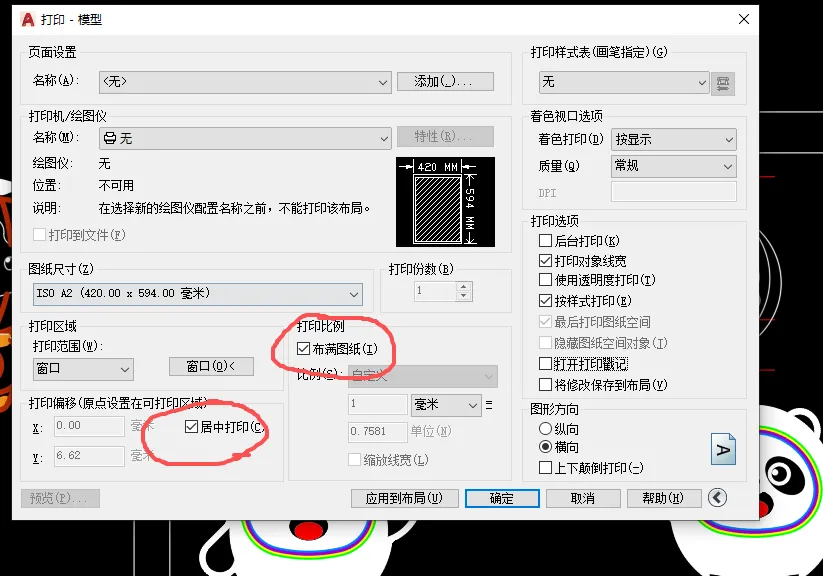

然后选择居中，
至于那个布满图纸还是按照比例打印，我觉得，领导既然要看PDF的图纸，他看的更多的是形式，细节比例就不那么重要了，
如果要求细节，直接给一个cad图或者打印出来看吧，当然PDF也能按比例走，咱们一会说
然后点确定，就出现了下面这个页面

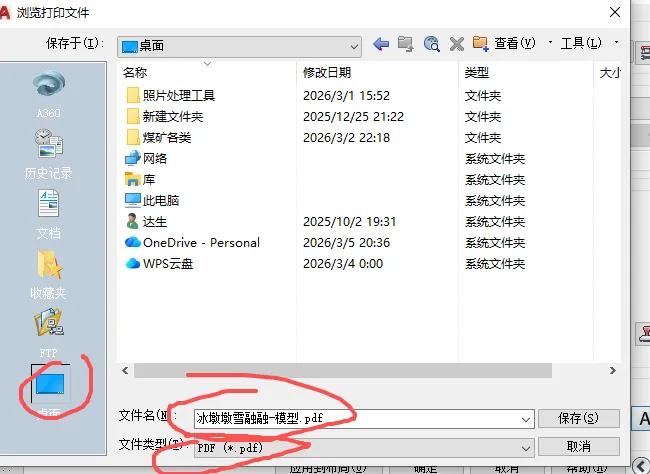

注意一下保存位置以及文件名字，类型，然后再点保存
完事，
另外，有人可能要问比例怎么弄，图纸大小怎么弄其他的，
这就要说到煤矿的实际了，
因为煤矿面积的大小，并不受A0纸的限制，
大部分时候，A0纸压根儿放不下一张图，

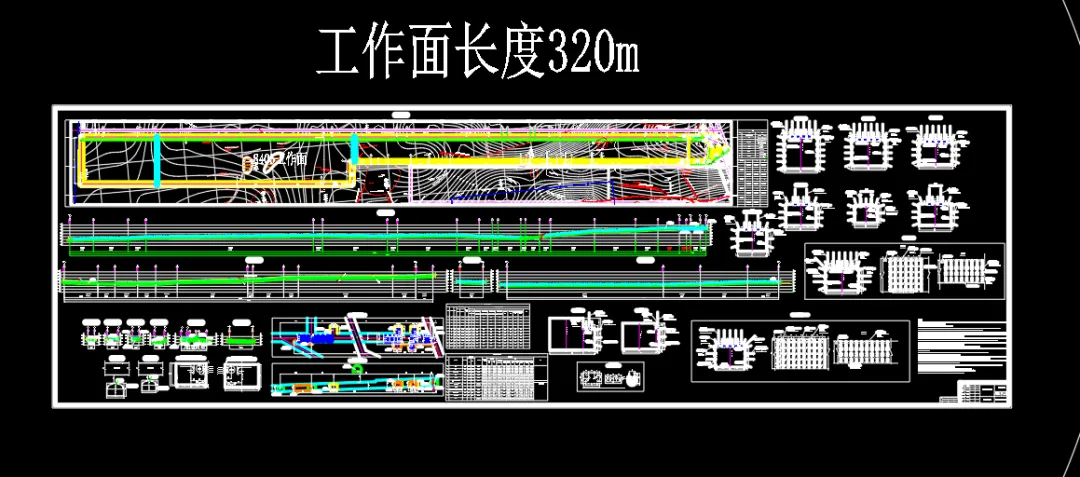

就拿我之前画的工作图来说吧，

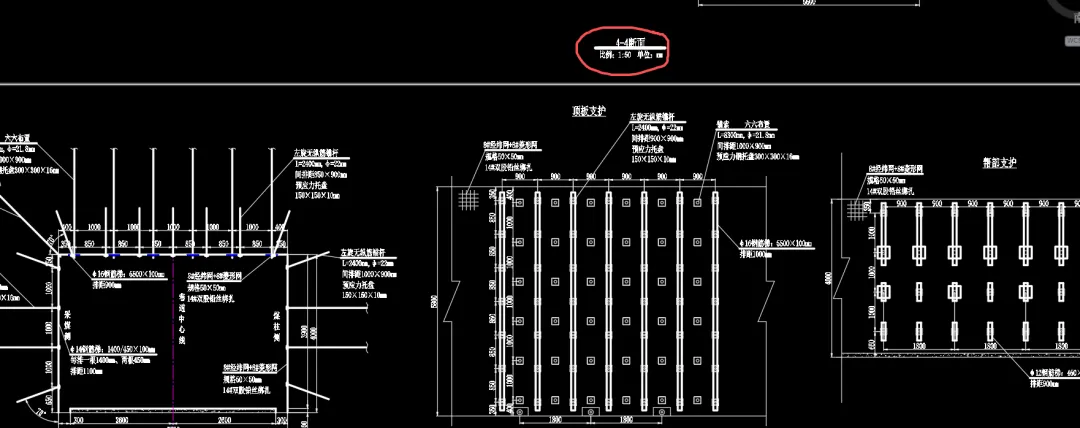

工作面图纸我是按照1：1000画的，断面那些图是按照1：25画的
其实我们的工作面标注比例是
断面标注是1：50
但是为什么画的时候，我要按照1：1000画呢
因为方便，因为1：1000=1mm：1000mm=1mm：1m
就是工作面画出来多少就是多少，不会再进行一个比例换算，这样子会减少很多错误，
相应地，断面要求比例是1：50，那我们得跟工作面统一了，所以就得扩大两倍，按照1：25的去画，
记住一个公式：成图比例=绘图比例×打印比例
然后，由于我们单位的最好用的那台打印机适合打印的图纸最宽是1.1mm，当然也有一台能打印1.2m宽的机器，但是不好用，动不动就卡那了，
又因为我们的绘图纸，宽度大部分都是1070×50m的
所以，我们绘图的适合，会注意到这个图纸宽度，我们按照习惯，都会把图纸宽度控制在1050mm，

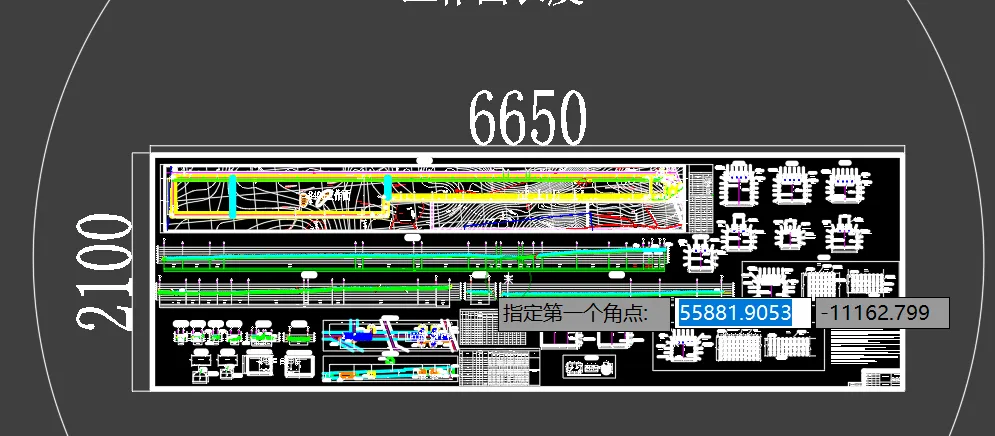

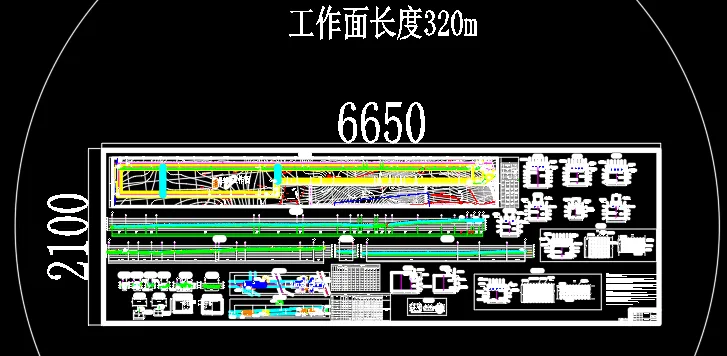

因此，这张图我绘图的时候，图框的绘图尺寸是，6650×2100mm，
又因为我们绘图的时候，是按照1：1000绘制的图纸，但是我们的要求是1：2000，那么我们打印出来的图纸尺寸就是3325×1050mm
明白了以上内容，我们开始打印，
还是刚刚的操作，按crtl+p，

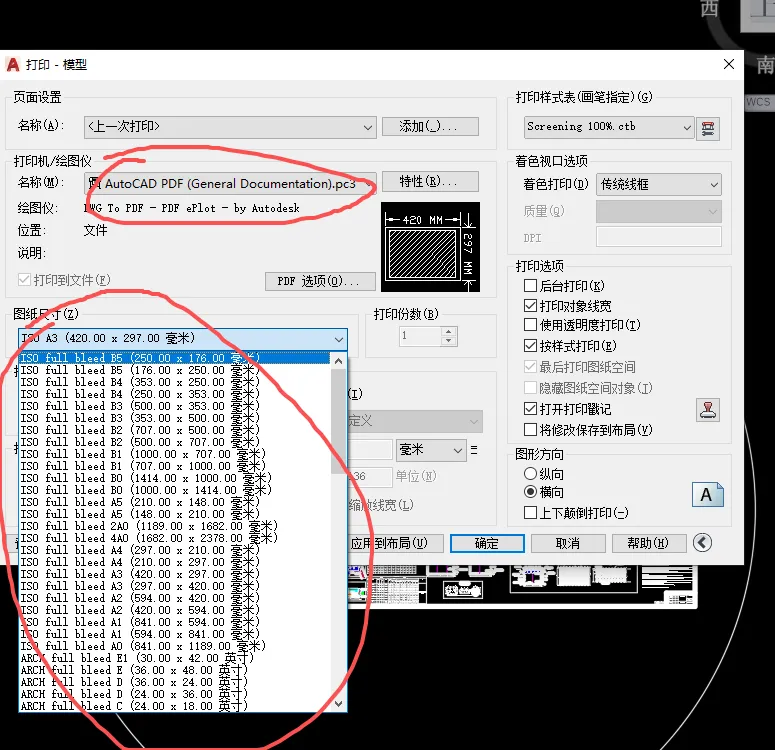

我们发现，不对我们发现不了，在图纸尺寸里就没有我们想要的3325×1050，那咋办
点特性

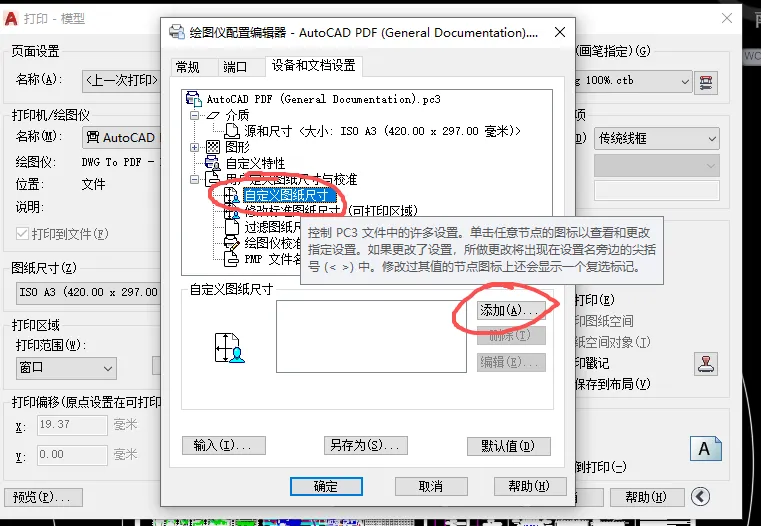

然后选择自定义图纸尺寸，再
然后创建新图纸，下一步

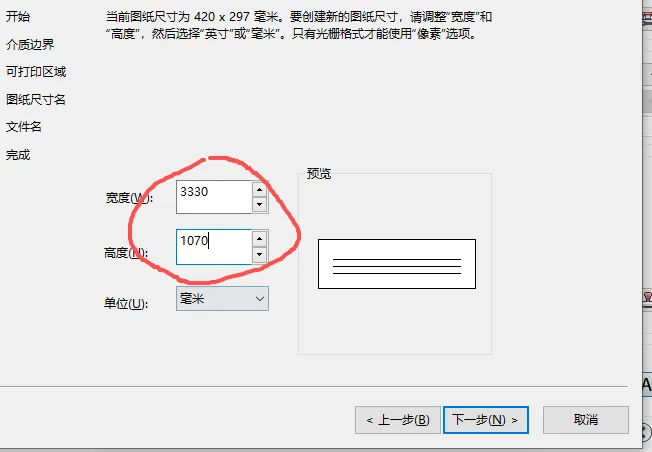

然后输入我们想要的尺寸
这里，我输入的值比咱们的图框稍微大一点，
因为，我也不知道什么原因，如果选择正好的3325×1040mm，有时候打印完成后，没有外面的图框，所以我选择稍微大一丢丢，这样子就可以把图框也包裹进去，

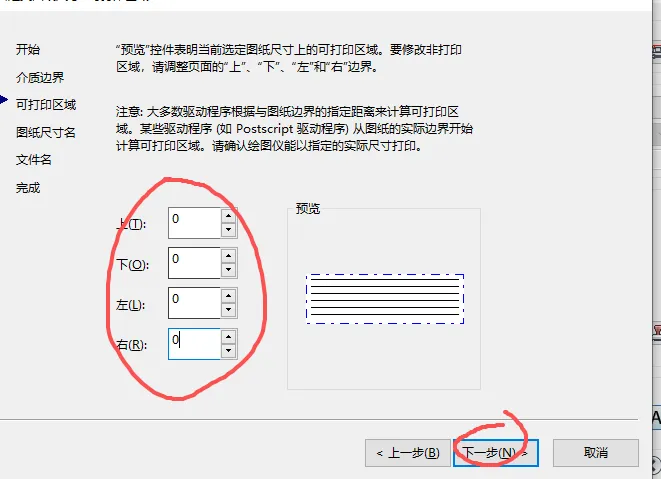

这全部改成0就行，然后下一步

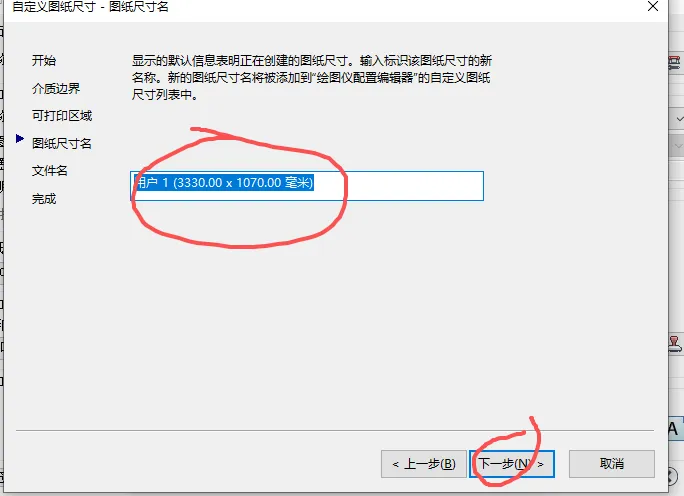

上面这个就默认的名字或者改成3330×1070就行，然后下一步

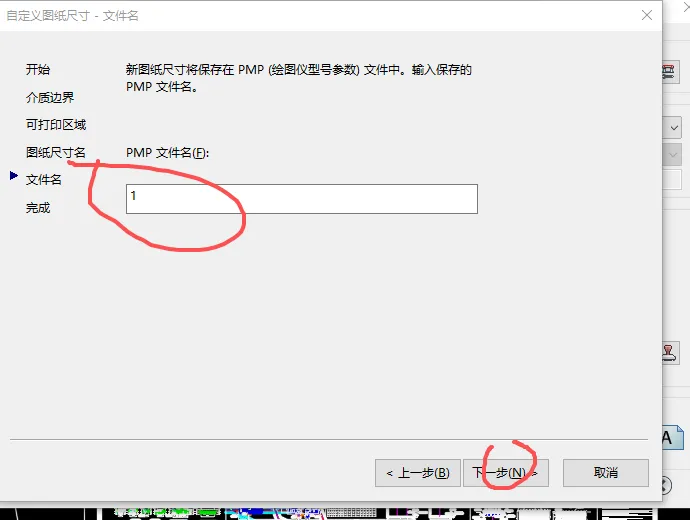

随便写给名字，继续下一步

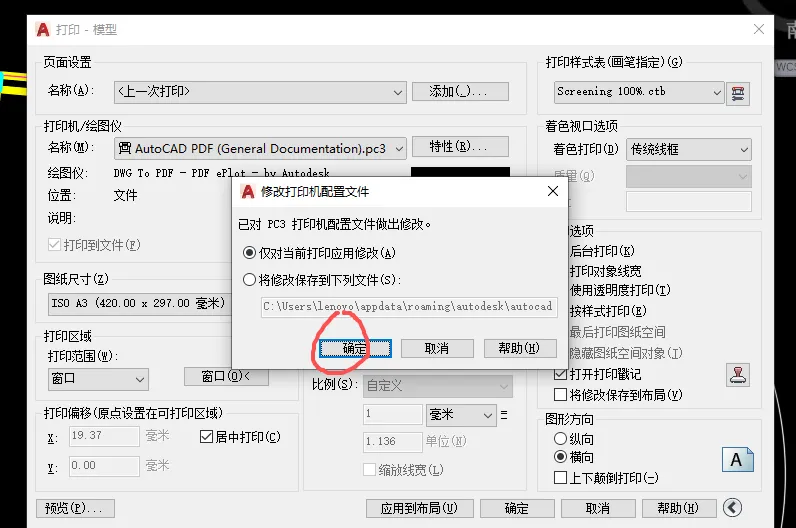

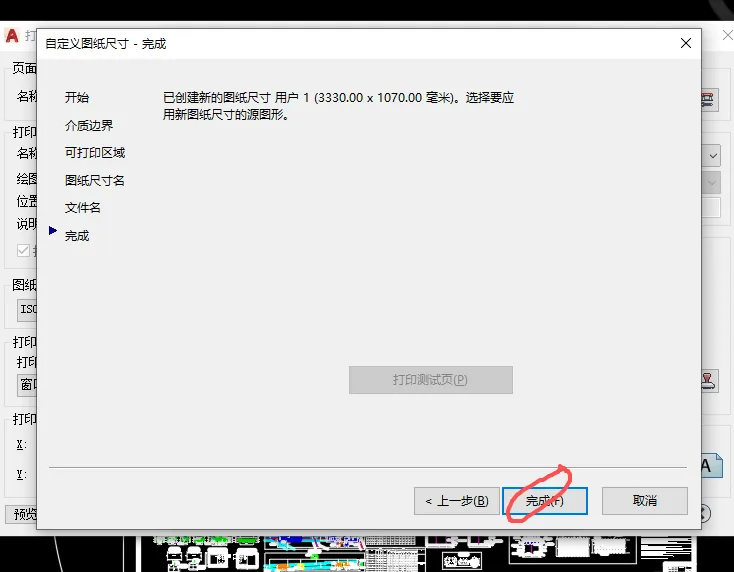

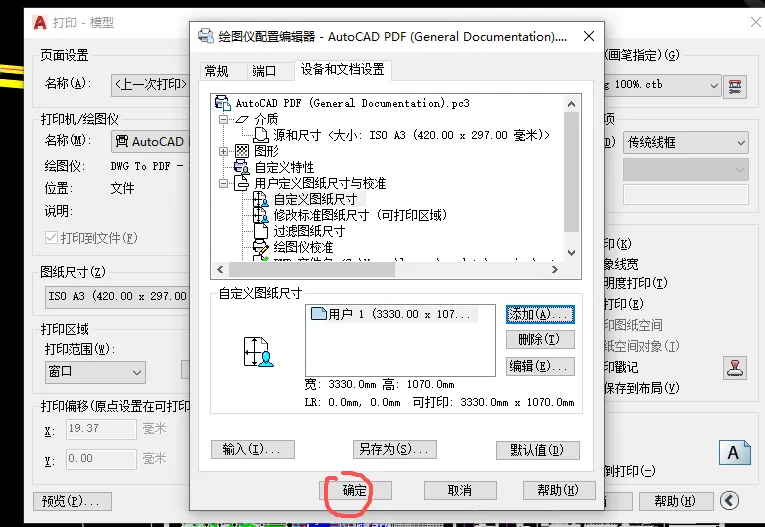

完成，再点确定
继续点确定

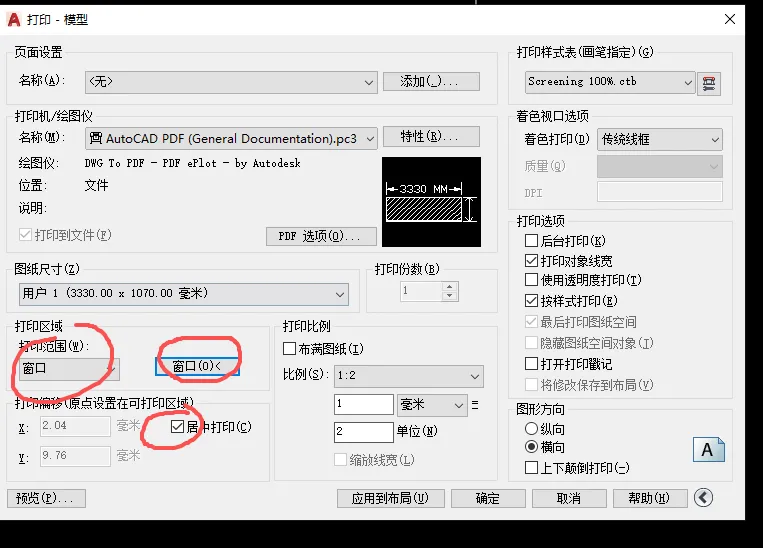

然后我们就可以找到刚才所设置的图纸，选择窗口，居中
就是在选择打印窗口的时候，我们稍微选择大一点点，不需要太多，稍微大一点就行

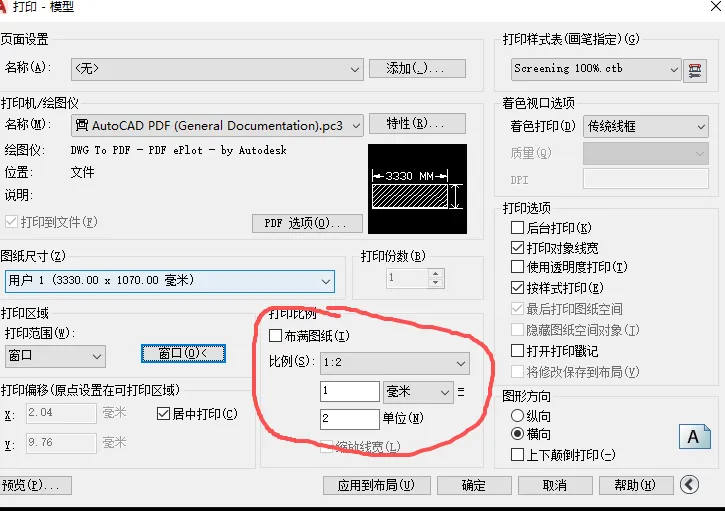

然后比例那，因为之前提到过的公式，成图比例=绘图比例×打印比例
所以，我们就不能选择布满图纸了，我们要选择比例，打印比例是1：2
然后，我们点确定

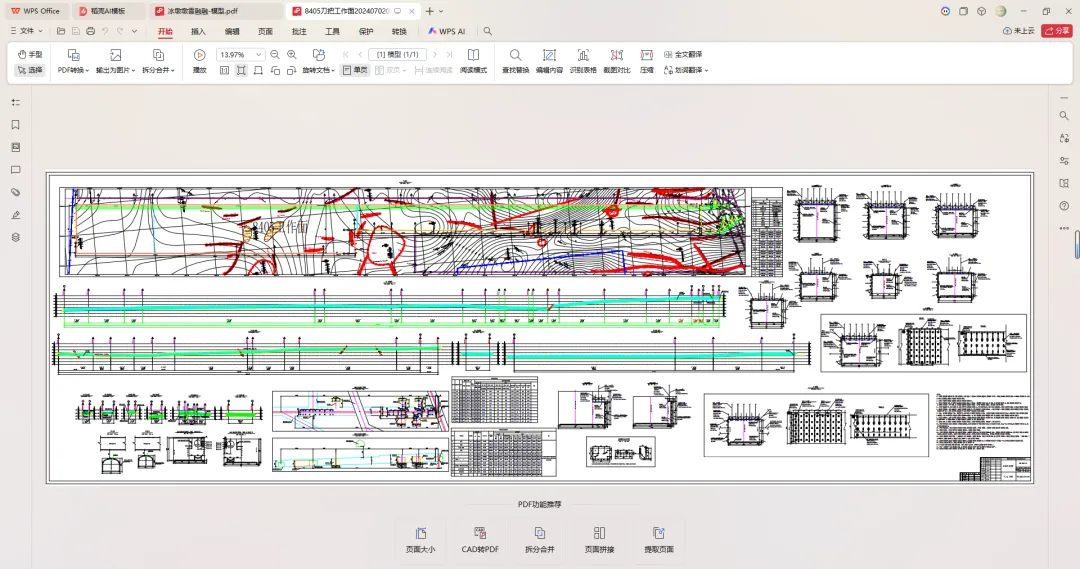

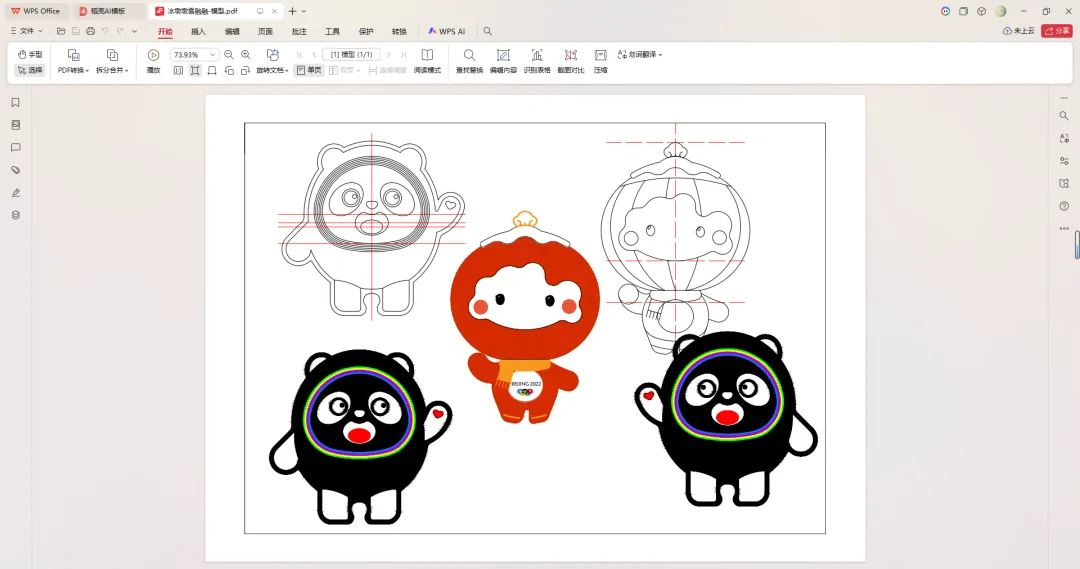

这就是最后的效果，怎么样，是不是还不错
另外，我写这篇文章的时候，发现了一个不同，
因为我是用我家电脑写的，我家里没有打印机，
这里打印机的图纸大小设置还和PDF不一样，

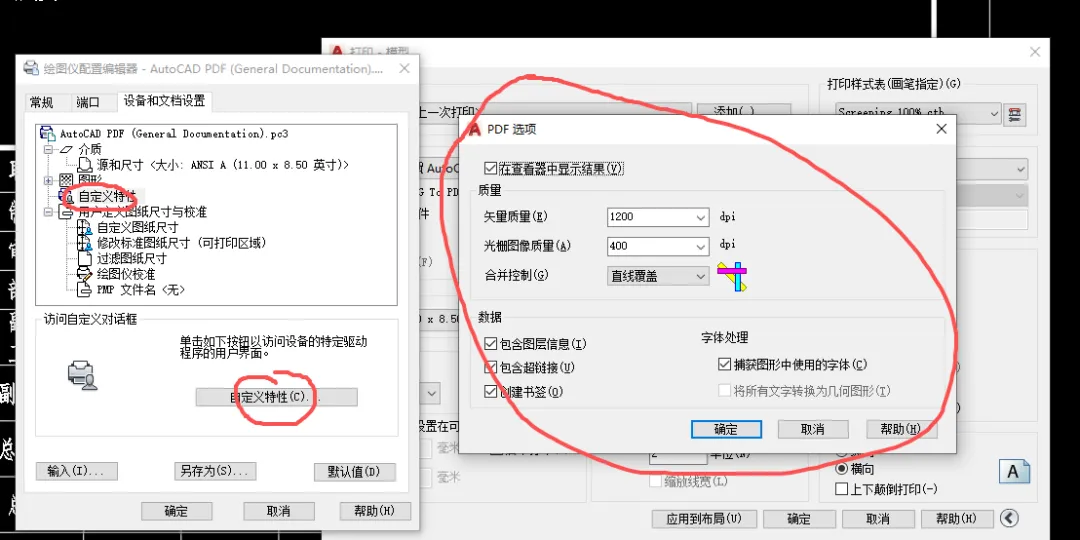

如果你要打印正式图纸，添加图纸尺寸，是点击这个自定义特性，然后会跳出一个修改页面，但是PDF的不是这样子
这俩者还是有区别的，等我上了单位再说说那个打印机怎么弄吧
以上就是CAD图转PDF的过程，别问我低版本怎么弄，可能大家用07版的CAD比较多，低版本我也不会了，这都2026年了，CAD2026也出来了，咱们就用2020年以后的版本吧，
