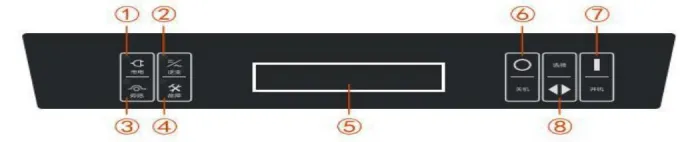

①市电指示灯 ②逆变指示灯  ③旁路指示灯 ④故障指示灯

⑤LCD 显示屏 ⑥关机键      ⑦开机键 ⑧选择键

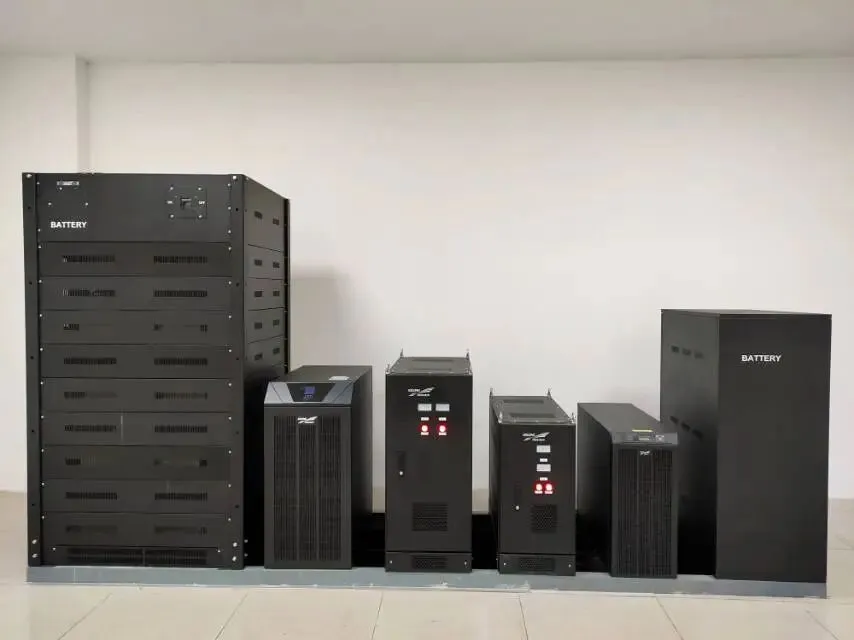

一、UPS开机顺序

开机前确认事项：在确定配电线路正常，UPS输入市电空开断开状态，UPS主机后端空开断开状态，电池组开关断开状态。

1. 依次闭合UPS输入市电空开，UPS主机后端空开置于‘ON’（开）的位置上，电池组空开闭合，UPS主机徐徐启动，此时UPS指示灯‘市电、旁路’亮启，UPS为旁路模式（异常模式）。
2. 按UPS面板开机键‘I’两秒松开，UPS正常开启，此时UPS指示灯‘市电、逆变’亮启，UPS为逆变模式（正常工作模式）。
3. 等UPS启动工作稳定后，方可依次打开大功率负载→小功率负载。

二、UPS关机顺序

关机前确认事项：关闭后端负载通讯设备。

按UPS面板关机键‘O’两秒松开，UPS切换至旁路模式工作，此时可以断开UPS主机后端空开置于‘OFF’(关）的位置上，再断开电池组空开，断开UPS输入市电空开。

三、UPS放电操作

紧急处理

还有就是UPS偶尔会跳旁路模式后长鸣告警，原因是UPS输出后端可能有大功率负载，或者是有漏电，这时候首先需要检查后端负载有无异常，检查无异常，主机按钮”关机“键，故障消除后，再重新按“开机”键，开启逆变器，主机恢复正常逆变模式。

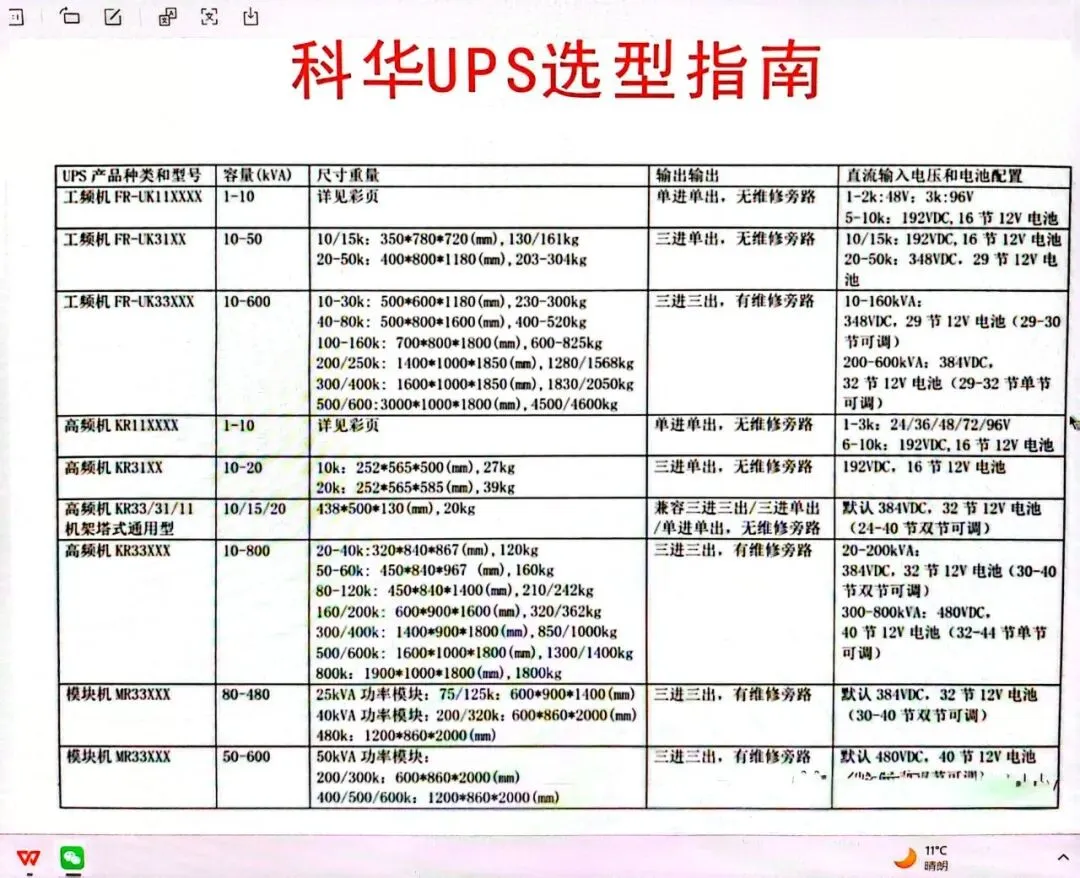

开关选用配置

UPS输入输出开关正常选用无漏电保护功能的断路器，如临时使用是漏电保护开关，漏电电流需调至最大，大多数UPS漏电电流为20mA左右，容量选用计算电流的1.5倍，电池组开关选用直流开关，开关有DC标识。而且多个电池组，建议内阻配置独立电池开关，配套汇流箱总开或者汇流排使用，方便后期维护，减少单点故障。

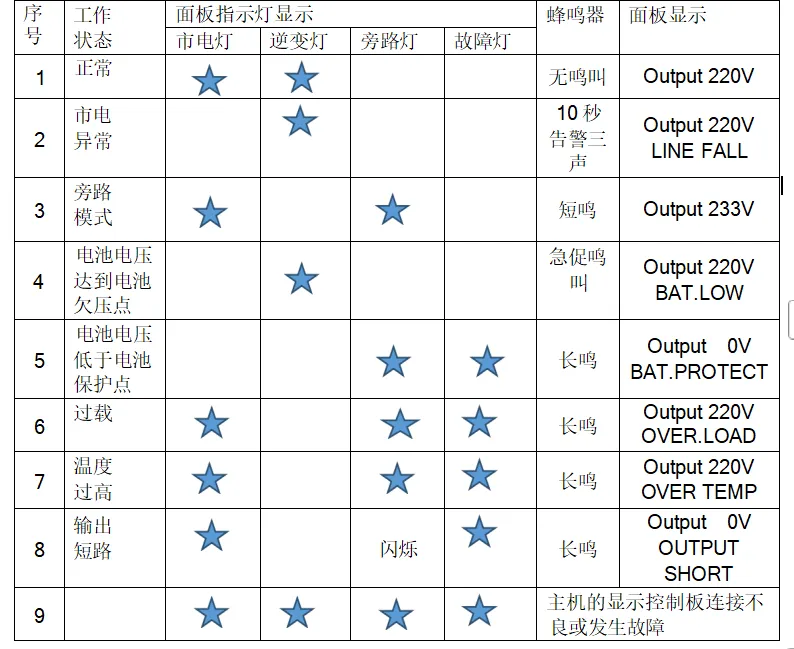

故障指示说明
