后勤系统使用说明 | 08 两院区真空排水末端使用说明

一、简介

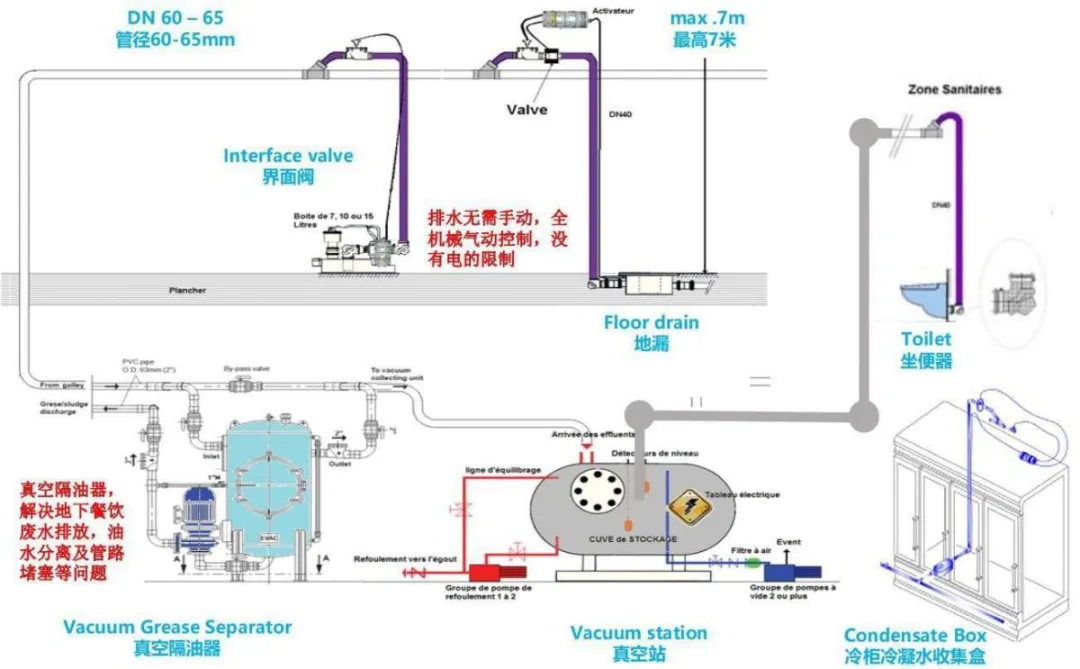

两院区真空排水系统是一种有别于重力的排水系统，是利用真空设备使排水管路内产生一定程度的负压，依靠管路内负压和外部常压的压差，使空气推动污水进入污水管网进行输送的排水方式。真空排水系统中的污水以气水混合物的形式，以不大于7m/s的流速在管道内输送。真空排水系统真空泵站（真空罐、真空泵、排污泵、排污排气管线、电控柜）、真空管路系统（主干管、连接设备末端的提升管）和系统收集各种废水、污水的真空末端设备组成。其中，末端真空坐便器、洗手池等分布于各个病房及公用卫生间，真空站房设置于主楼地下三层。

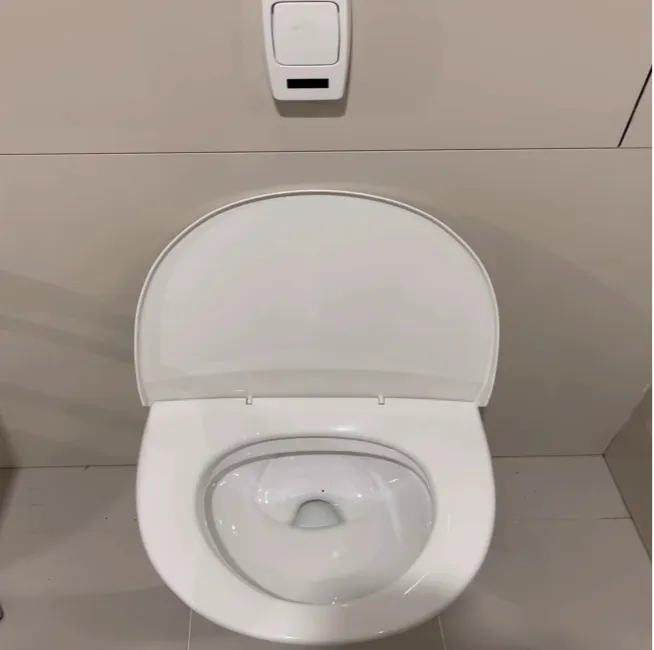

真空蹲便器的运行不需要用电，利用真空管中的负压运行。真空坐便器通过压差，使坐便器内的排泄物通过负压吸引方式进行收集可达到节水减排的效果。相比传统排水方式，其主要优势如下：

（1）省水。每次冲水仅需1.2L水甚至更少（与供水压力有关），普通便器需要约6-8L水，最新的节水便器也只能做到4.8L。

（2）净化室内空气。除异味，除细菌、悬浮颗粒及有危害颗粒。由于真空系统的工作原理是依赖压差，通过大气推送污水污物进入真空管网传输，因此真空系统每次排水时，都会带走排水点附近60L左右的空气；与此同时，空气中的有害悬浮物、细菌、异味也将随着排水动作进入真空管网，实现室内空气净化的效果。这个技术特点尤其适用于人流密集且通风不佳的地方，省去了集水坑和提升泵，对环境有非常明显的改善。

（3）任意末端排水点均可实现单点位提升，排水管不受坡度限制、长距离水平传输，管道布置灵活，对建筑层高无影响。

（4）快速有效的传送，不易堵塞。

（5）无泄漏风险，杜绝二次污染。即使排水管路发生破裂，污水无外泄可能，大气从破裂处快速进入管网将污水污物推向破裂处两侧。

（6） 真空排水系统可配置远程监控系统，确保系统安全、稳定运行。

二、操作注意事项

（1）真空排马桶内禁止丢弃纸巾、纱布、手套、卫生巾、布条、塑料袋等易堵管路的杂物。

（2）请勿一次性向马桶内倒入大量液体，以免影响正常排水。

（3）入厕完毕后用“快按快收”的方式按压冲洗按钮进行排空。

（4）如一次无法触发可以多摁两遍，三次触发无反应可以报修。

（5）使用过程请不要暴力使用冲洗按钮，易造成设备损坏。
