用Excel轻松绘制—堆积面积图
图文撰写 |Janeey Wang
介 绍
有同学反映单纯的面积图会使图与图之间相互遮挡，即使用了透明也无法完全避免这个问题，那么今天我们就介绍下另一种面积图：堆积面积图。它的系列之间不存在相互遮挡的问题。
既然它属于基础系列，那操作一定是极为简单的。我们开始吧。
软件：Excel 2019
图文教程

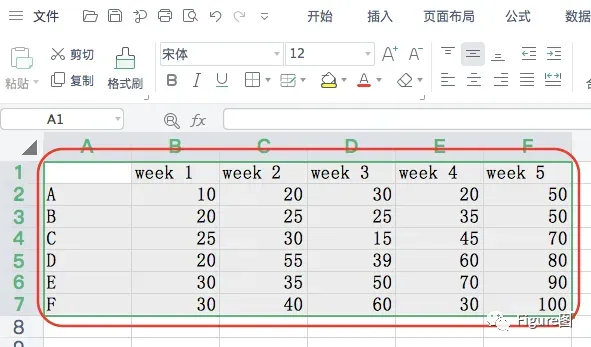

1. 打开Excel表格，新建并输入数据，如下所示。

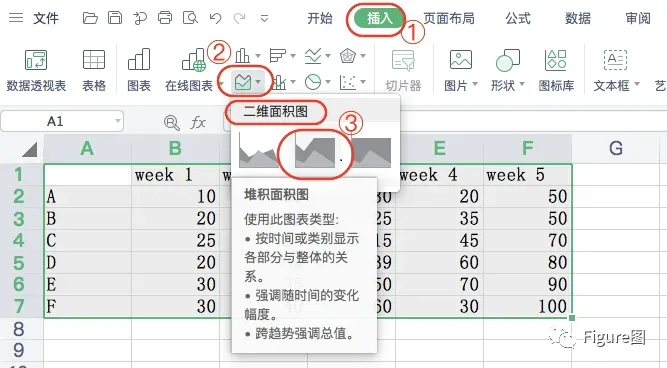

2.选中数据，依次点击“插入”→“面积图”→“二维面积图”→“堆积面积图”，插入图表。

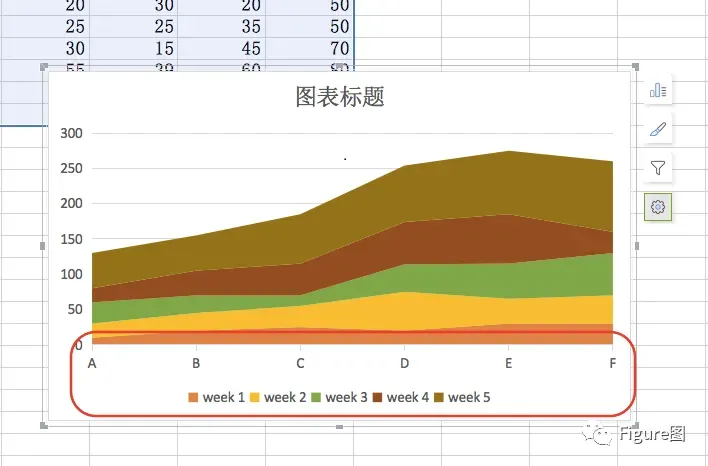

3. 插入后，默认的面积图如下所示，但是会出现以类别作为了横坐标，时间变成了系列。所以需要重新调整数据。

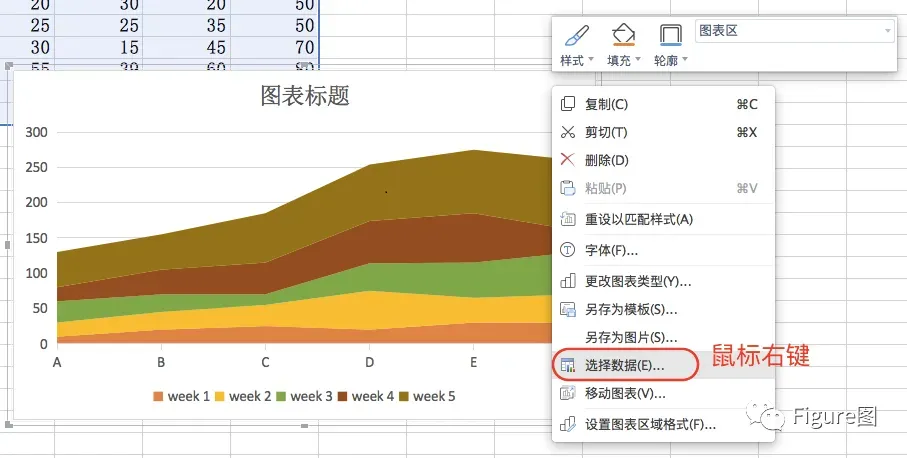

4. 选中图表，选择菜单栏的“选择数据”，或者鼠标右键“选择数据”。

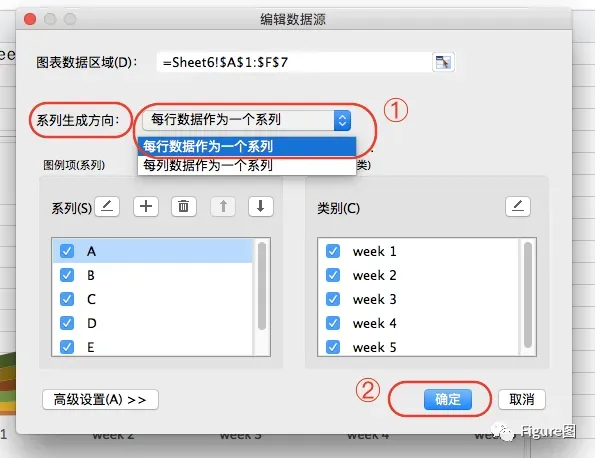

5. 在弹出的“编辑数据源”对话框中，在系列生成方向处选择“每行数据作为一个系列”。

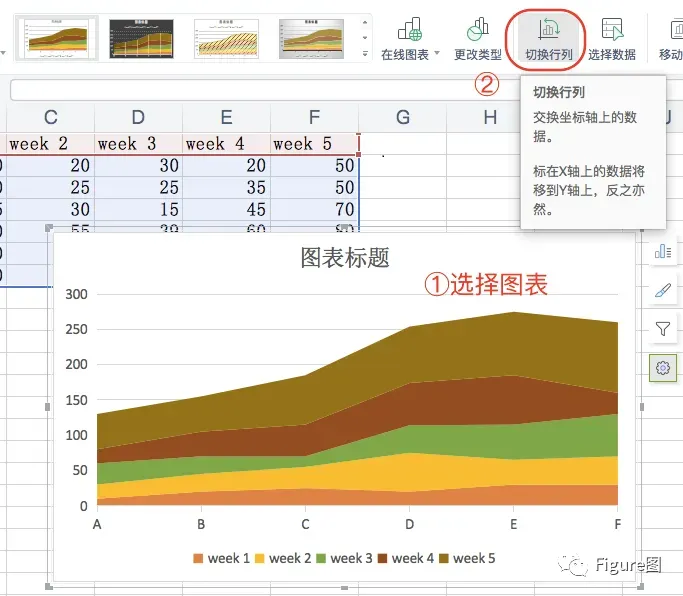

6. 另有一种简单快捷的操作是选中图表后直接点击菜单栏的“切换行列”。

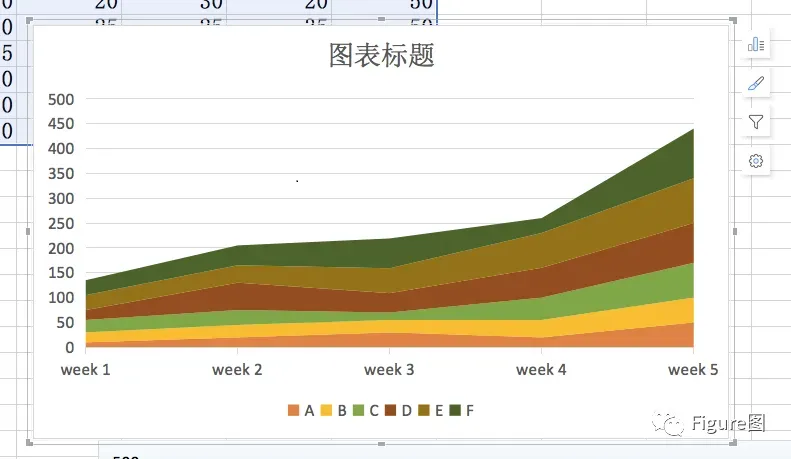

7. 调整行列后如下所示，这种堆积面积图就不会相互遮挡啦，而且直观的通过面积的大小可以区分各部分随着时间轴的变化。

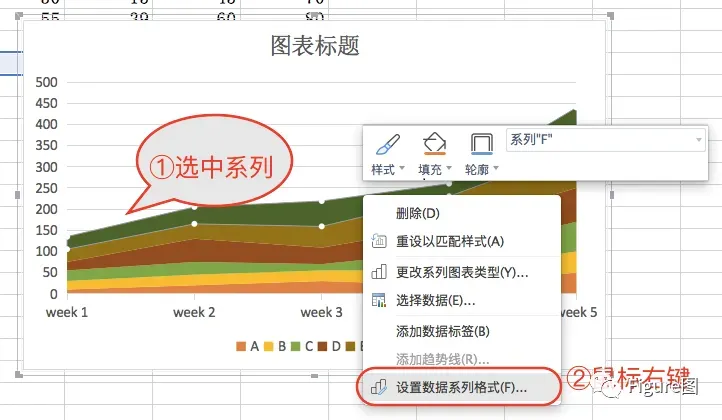

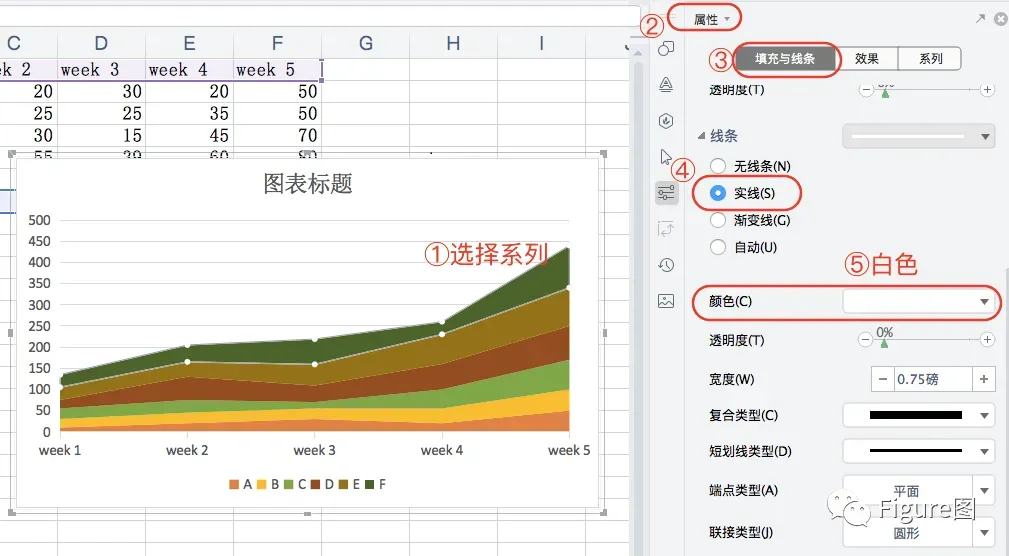

8. 为了让系列之间的界线更加明显，我们在选中系列后，调整数据格式，通过通过“属性”→“填充与线条”→“线条”→“实线”→“白色”调整。

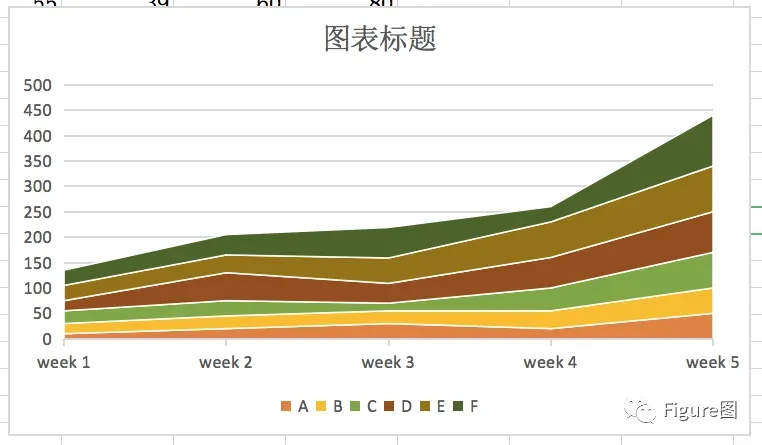

9. 所有系列调整完后的效果如下所示，是不是显得每部分更清晰了。

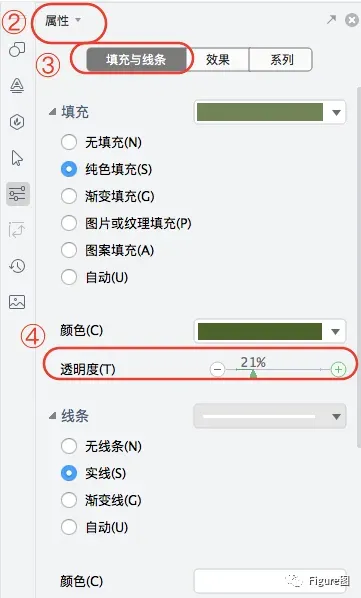

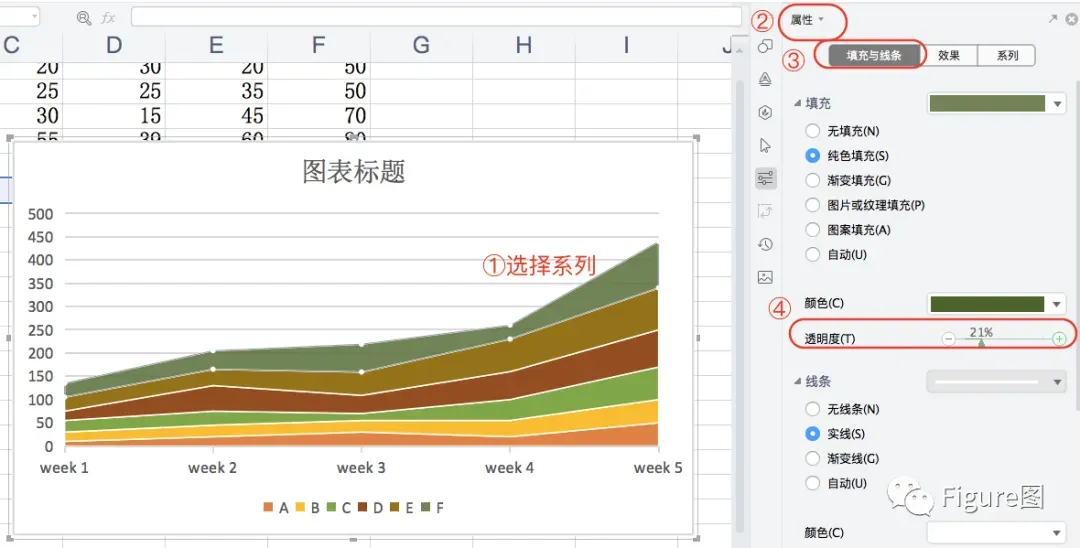

10.当然，我们可以继续通过调整面积的颜色使其更加美观：在选中系列后，通过通过“属性”→“填充与线条”→“填充”→“透明度”调整。

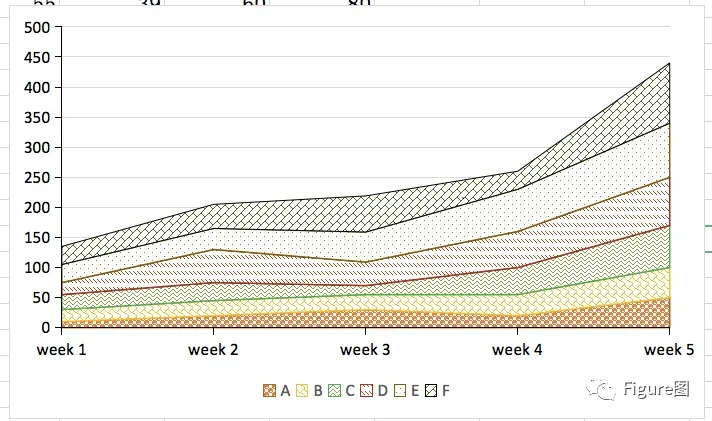

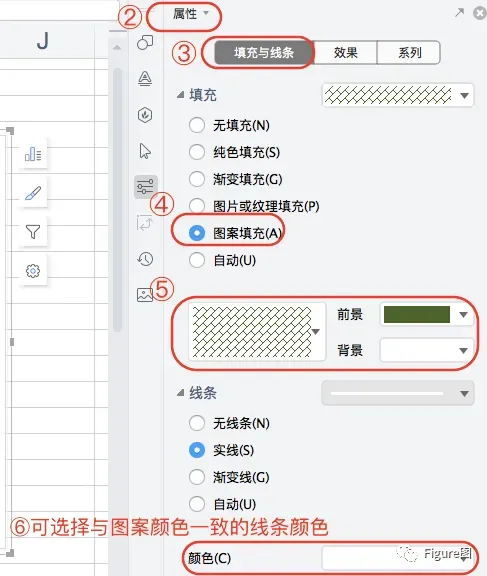

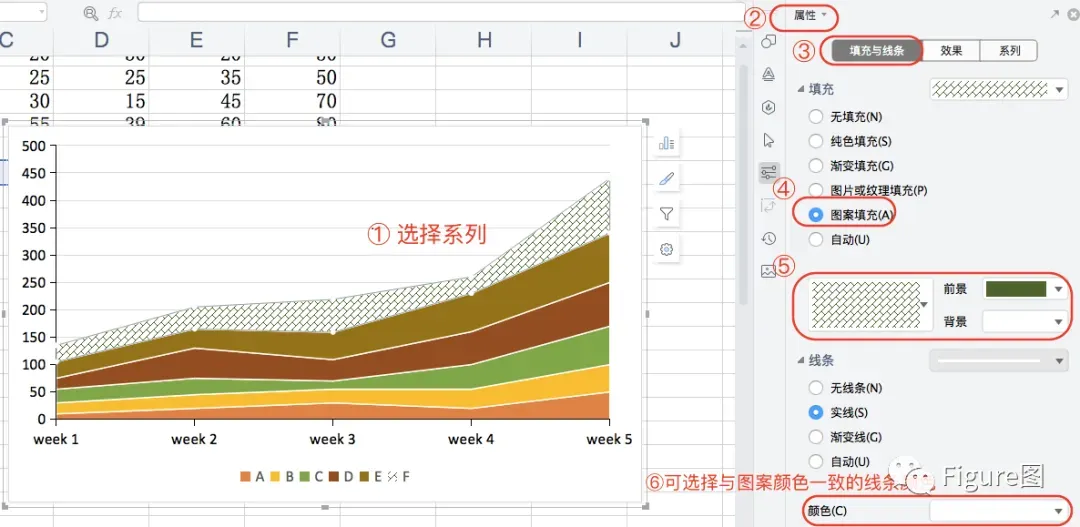

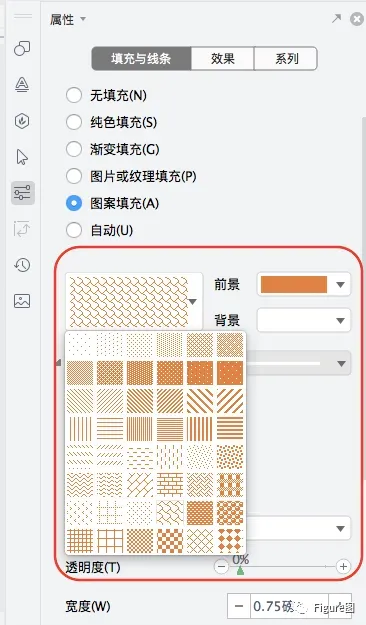

11. 如果觉得纯色的填充太常见了，咱们还可换成图案填充：选中系列，通过通过“属性”→“填充与线条”→“填充”→“图案填充”，可自己配置前景色和背景色，同时选择颜色一致的“线条颜色”。
12.系统提高的团也挺多的，可以分别选择自己喜欢的。

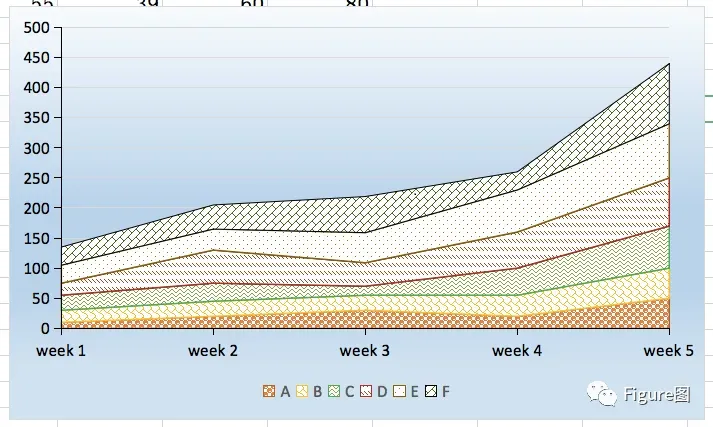

13.都调整完后的效果如下所示：

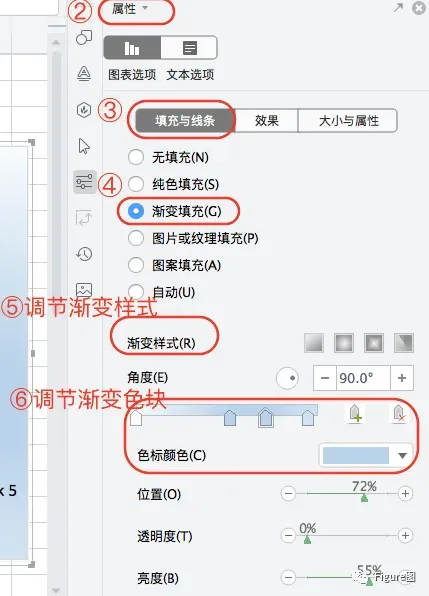

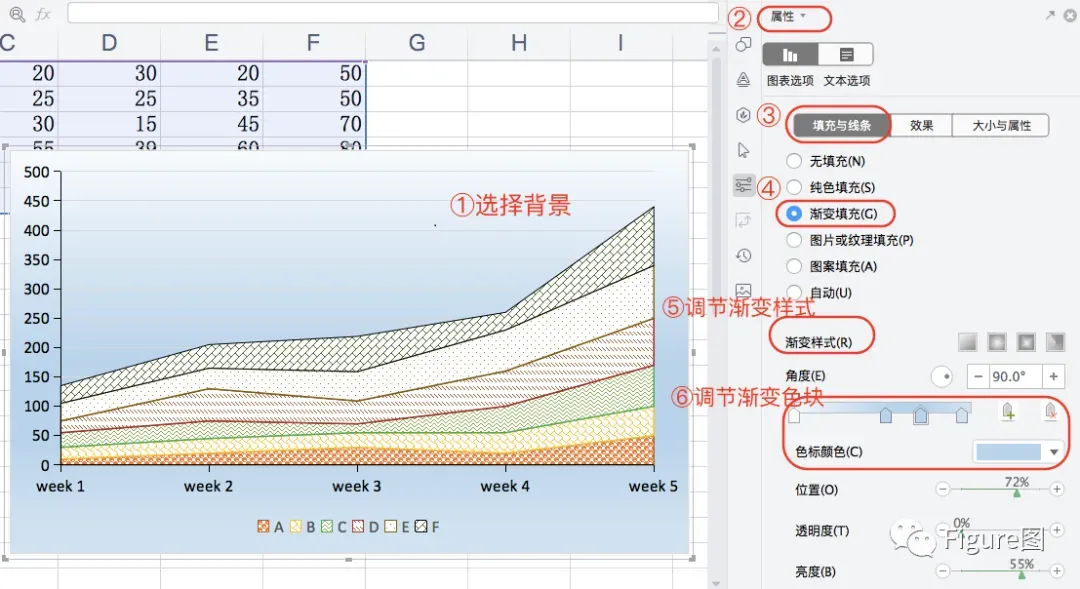

14.为了进一步美观，可以进一步予以加上不同的背景色，具体按照图示操作：

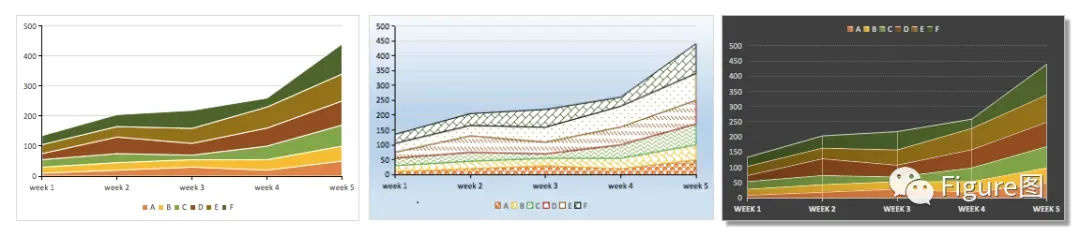

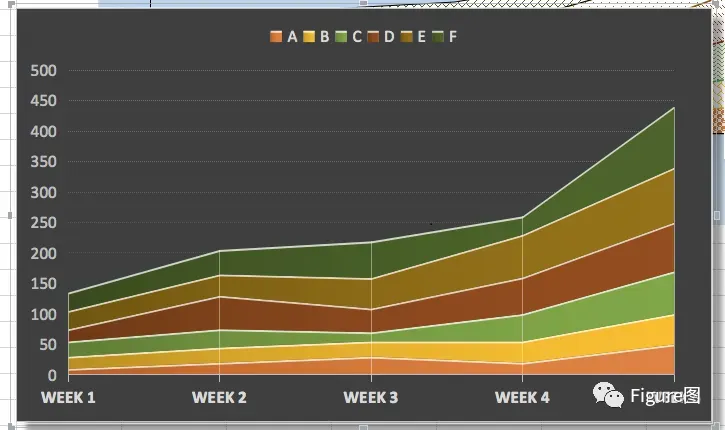

15. 不同的背景会有不一样的效果，这里就简单提供两种仅供参考：
到此，我们的面积图也学完啦，大家只要注意上文提到的几个细节问题，面积图也是很实用的哦。
不难吧！赶紧来试试吧！
坚持看到这里的小伙伴~
觉得此文对您有所帮助的话
一定要关注公众号哦~
若再点击“在看”~
推送就更美好啦~
要相信
你距离
Paper发表也就不远了~
可以完成的绘图，包括但不限于：期刊封面、TOC图、摘要图、流程图、假说图、示意图、模型图、实验图（可按期刊要求优化）、数据图等。
三、绘图周期
根据各绘图类型的不同，完成的时间周期不同。具体细节，请与客服沟通。
四、备注说明
每个绘图业务，均会按照客户要求给出初稿，然后再定稿。具体事宜与客服沟通。

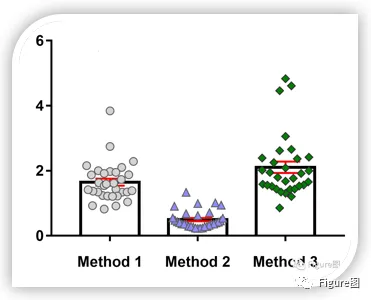

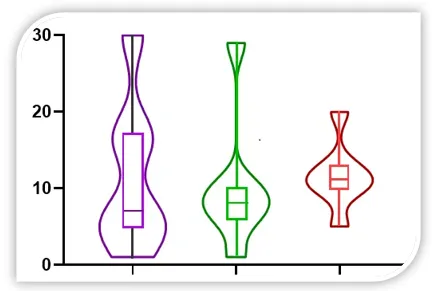

团队已完成的客户允许公开的部分示例

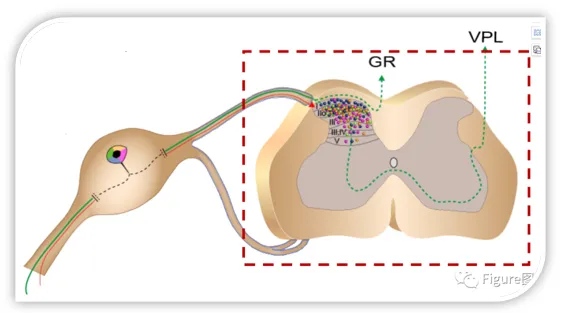

AI（illustrate）完成的彩图
