一、工程概述

（一）工程简介

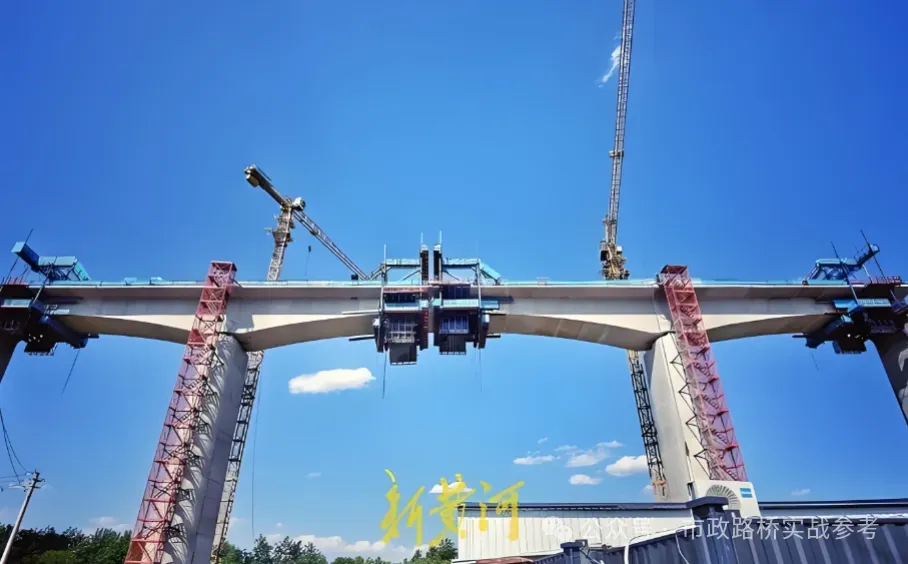

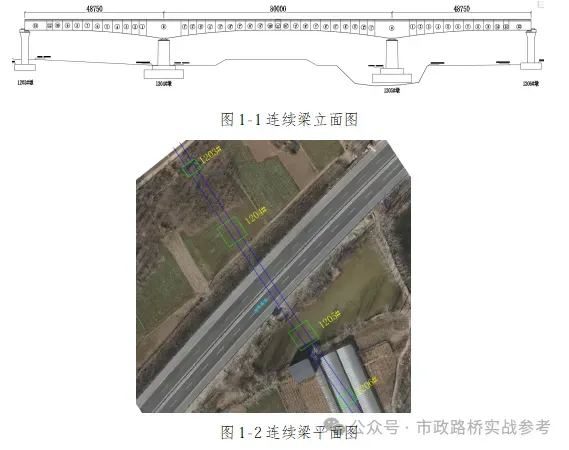

特大桥在1203#～1206#墩处以一联（48+80+48）m预应力混凝土连续箱梁形式跨高速，既有路面宽度27.5m，考虑净空6m。立面图如图1-1所示，平面图见图1-2，现场图见图1-3，现场平面布置图见图1-4。

（二）设计概况

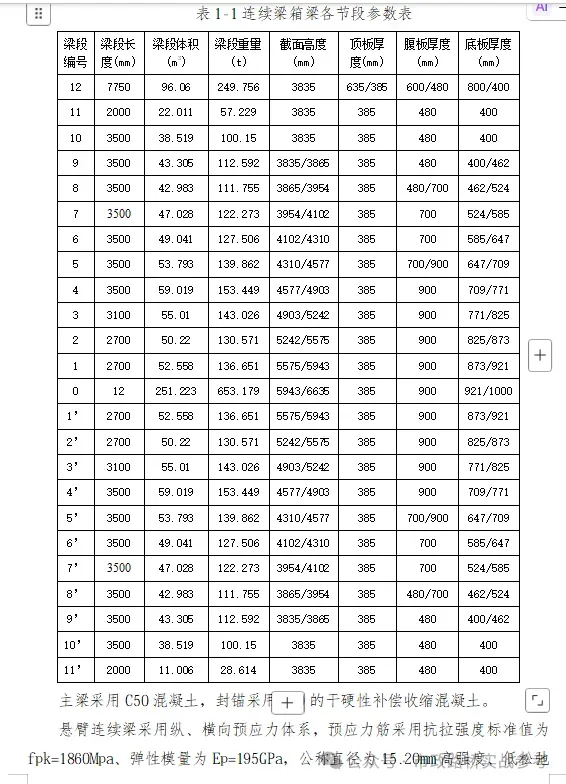

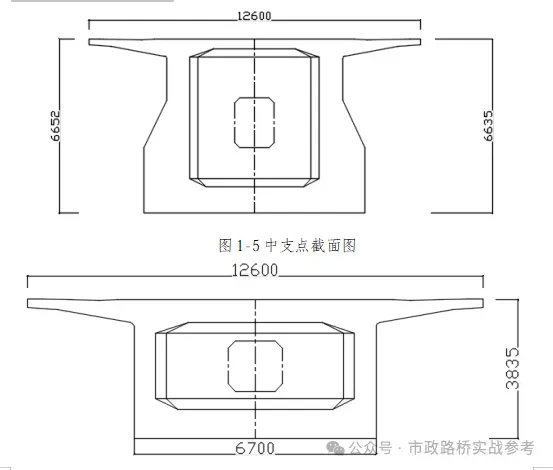

连续梁桥面板宽12.6m，防护墙内侧净宽9m，桥梁建筑总宽12.9m，连续梁全长177.5m，计算跨度为（48+80+48）m，为单箱单室变截面结构，中支点处截面中心梁高6.635m（如图1-4），边跨直线段截面中心梁高为3.835m（如图1-5），梁底下缘按二次抛物线变化，腹板厚度分别为48cm、60cm、70cm、90cm，边支座中心距梁端0.75m，中墩支座横桥向中心距为5.8m，边墩支座横桥向中心距为5.3m。连续梁各节段参数见表1-1。

全联在端支点及中支点处设4个横隔板，横隔板设有孔洞，供检查人员通过。

该梁一联三跨分两个0#段，两个1～10#、1’～10’#段为悬臂段，两个12#段为边跨现浇段，两个11#段为边跨合龙段，一个11#段为中跨合龙段，梁段长度从边跨向跨中为：7.75m+2m+7×3.5m+3.1m+2×2.7m+12m，全梁在中跨中心对称。0#段、边跨现浇段及边跨合龙段在支架体系上浇筑，其余悬臂浇筑段采用挂篮施工。

四、施工工艺技术

（一）总体施工方案

高速连续箱梁采用挂篮悬臂浇筑法施工，首先在中墩旁搭设盘扣支架，支架顶横向设置工字钢，然后铺设纵向方木，安装模板、钢筋、预应力孔道，浇筑0#块混凝土；待0#块张拉压浆完成后，0#块上拼装挂篮，T构挂篮悬臂浇筑1#～10#块；搭设边跨现浇段盘扣支架，边跨现浇段施工与悬臂段9#块施工同时进行；先边跨合龙，再中跨合龙，体系转换后形成连续梁体系。物料的起吊运输采用塔吊吊装。主要施工步骤见图4-1。

。。。。。。
