APEX稳定性文档:an19
最近接触到了APEX公司的产品，最突出的是，他们家功率放大器参数，嗯，还有价格。同时，他们的应用笔记，有些看完后也会给人留下很深的印象。比如本文提到的这篇功率放大器稳定性文档AN19。可以在官网找到它，以及更多其他有用的资料。
https://www.apexanalog.com/support/app_note_library.html
本文的目的是分享一下这篇好资料，并说明原因。稳定性对于应用负反馈的放大器电路来说，有时是个难点。在一些电路里格外重要，比如功率放大器放大电路，因为它常常要驱动容性负载等。
我最早接触到放大器稳定性资料，是在TI高精度实验室放大器系列的稳定性章节，https://www.ti.com.cn/zh-cn/video/series/precision-labs/ti-precision-labs-op-amps.html。

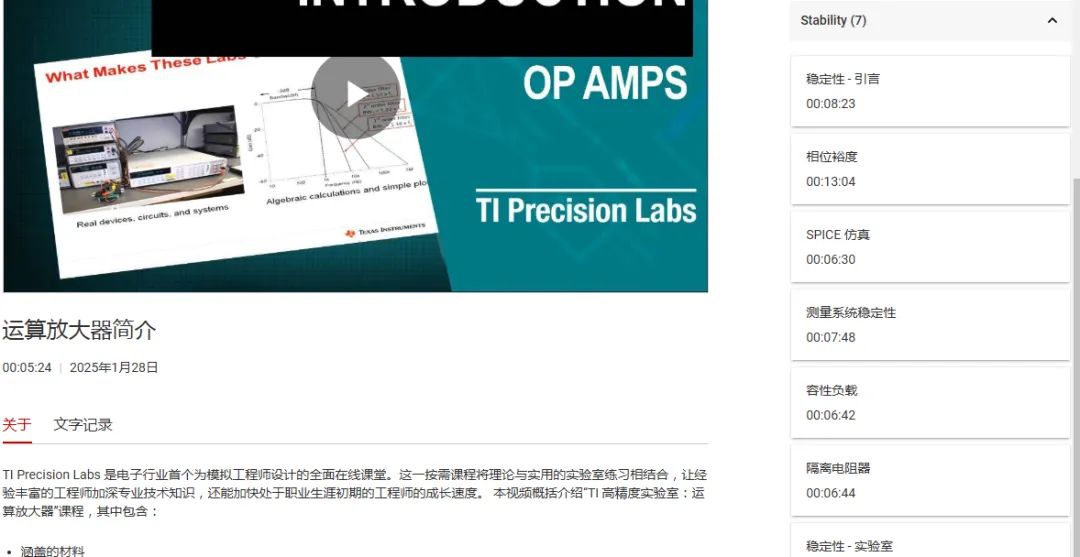

图1 TI精密实验室中的放大器稳定性视频，相当好的资料
表1 TI精密实验室稳定性资料能教给我们什么？
|
序号 |
从中可以学到： |
|
1 |
什么电路容易出现稳定性问题，比如常见有输入电容的TIA，驱动线缆（容性负载）的放大电路等 |
|
2 |
数学公式直观告诉我们，负反馈电路何时会有稳定性问题。即Vo/Vi=Aol/(1+Aol*β），分母不得为零，否则无意义。当Aol*β=1时相移了180°，分母为零，会震荡。 |
|
3 |
仿真稳定性的方法，比如瞬态、频响、开环三种方法如何判断稳定性等。 |
|
4 |
零极点知识回顾，常见电路的补偿方法，以及实测稳定性 |
本文提到的这篇文档AN19，更具有一般性。它把稳定性问题归纳为，非环路稳定性和环路稳定性两类。前面提到的TI的资料里，只涉及了环路稳定性。

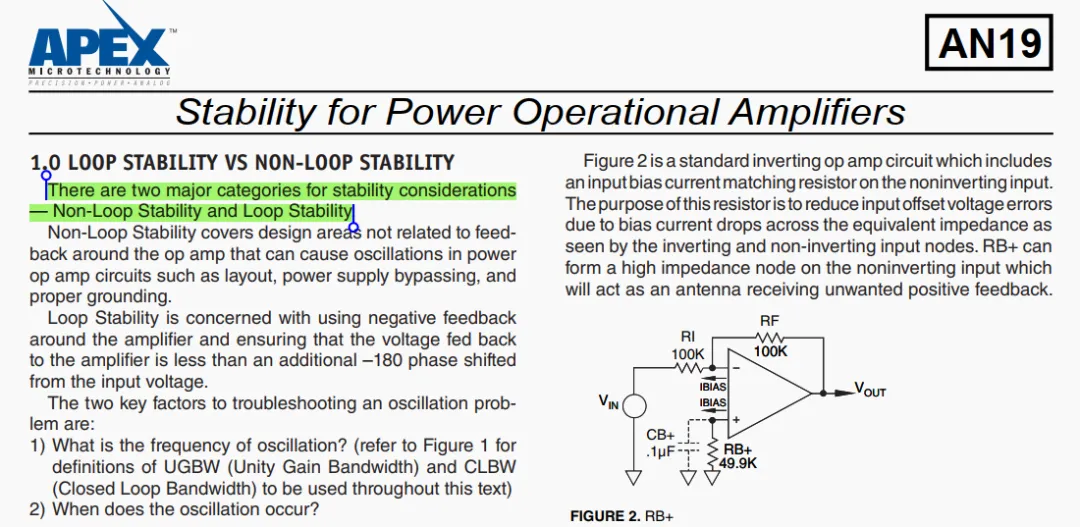

图2 an19将稳定性问题归纳为两类，环路稳定性和非环路稳定性
表2 AN19稳定性文档的亮点
|
序号 |
亮点 |
说明 |
|
1 |
负反馈稳定性归纳为了两点，环路与非环路 |
TI的稳定性资料只涉及环路稳定性 |
|
2 |
非环路稳定性常见原因清单，比如电源旁路电容，多通道功率放大器耦合，抵消偏置电流误差的电阻等 |
/ |
|
3 |
稳定性检查清单。通过震荡频率（闭环带宽，单位增益带宽），输入信号为零时是否震荡，无负载时是否震荡，三个迹象来迅速判断稳定性原因 |
/ |
最后，本文主要是分享APEX的an19稳定性文档，并说明了原因。
