Containerd 源码解析:(一)Containerd 整体架构简介

大家好，我是费益洲。Containerd 的架构设计核心目标是提供稳定、高效、可扩展的容器生命周期管理能力。在开始进行 Containerd 源码解析前，我们需要先对 Containerd 的整体架构有一个基础了解。本文依托 Containerd 官网的架构图，对 Contianerd 的整体架构做简单介绍。

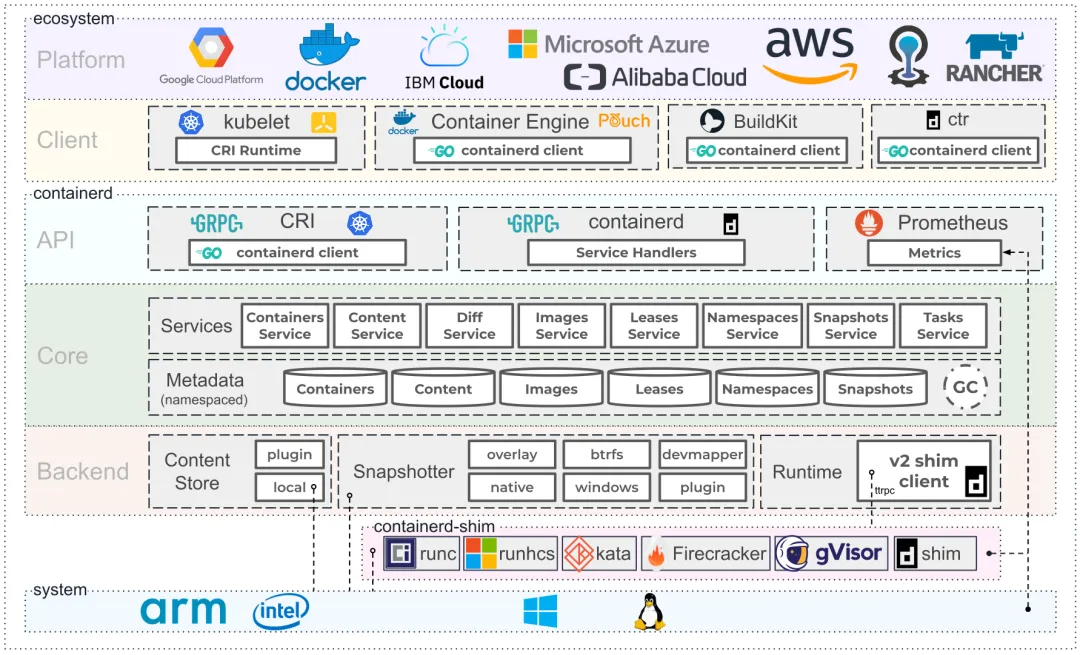

Containerd 作为更上层容器平台（如 Docker、Kubernetes）与底层操作系统之间的坚实中间层。其整体架构清晰分层，官方架构图如下所示：

架构层次详解

1️⃣ Platform

🏛️ 经过多年的迭代和发展，Containerd 已被 Google Cloud Platform、Docker、IBM Cloud、Microsoft Azure、Alibaba Cloud 等云平台和容器平台广泛采用，作为底层的容器运行时标准。

2️⃣Client

🔖 Kubernetes 的核心组件 Kubelet，通过 CRI（容器运行时接口）来与 Containerd 进行交互。而 Docker、Pouch、BuildKit、ctr 都是直接使用 Go Containerd Client 与 Containerd 进行交互。

• Pouch：阿里云的容器引擎
• BuildKit：Docker 镜像构建引擎
• ctr：Containerd 自带的命令行工具

3️⃣API

🔗 在平台层通过 Client 调用 Containerd 后，Containerd 主要通过两种方式接收请求：CRI 插件、GRPC API 接口。其中 CRI 插件式专门为 Kubernetes CRI 标准实现的适配层，而 GRPC API 接口则是提供统一的高性能的远程过程调用接口，并支持多种编程语言。

✋ Service Handlers 在 Contianerd 是很重要的一部分，它负责将客户端的请求路由到对应的核心服务中，再由具体的服务处理业务逻辑。

📈 除提供容器相关的的业务功能之外，Containerd 还内置了 Prometheus 格式的指标暴露接口，只需要在 Containerd 的配置文件中开启 Prometheus 指标监控，就可以获取容器运行的各个维度的监控数据。

4️⃣Core

⚙️ 具体的业务由各类核心服务进行处理，Containerd 的核心服务组件包括以下部分：

• Container Service：管理容器的静态生命周期，如创建、启动、停止、删除等
• Content Service：管理镜像的内容存储，包括上传、下载、删除等
• Diff Service：计算文件系统的差异，用于镜像层之间的比较
• Images Service：管理镜像的元数据，如镜像名称、标签、大小等
• Leases Service：用于资源锁定，防止多客户端操作冲突
• Namespaces Service：提供资源隔离，不同命名空间下的容器、镜像等资源相互隔离
• Snapshots Service：管理容器的文件系统快照，基于不同驱动（如 overlayfs、btrfs 等）创建容器运行时的可写层
• Tasks Service：负责管理容器的动态、活动的进程生命周期

这里需要区分下 Container Service 和 Tasks Service，这两个核心服务都和容器的生命周期息息相关，但是各自负责的具体内容有所差别：Containers Service 负责管理容器的静态定义和元数据（名称、配置、状态等），Tasks Service 负责管理容器的动态、活动的进程生命周期

🥡 核心层还包含元数据管理，依托数据库 BoltDB 来存储以上核心服务中需要使用的各类元数据以及所有的状态信息。

5️⃣Backend

📦 Content Store 是实际存储镜像内容的地方，采用内容寻址（content-addressable）的方式，通过内容的哈希值来索引

🐘 Snapshotter 管理容器的文件系统快照，支持多种存储驱动，如 overlayfs、btrfs、devicemapper、native（用于 Windows）等

🚀 Runtime 基于 shim 的运行时架构，它负责容器的实际运行。Containerd 通过 shim 来管理容器进程，每个容器由独立的 shim 进程管理。

6️⃣Containerd-Shim

💨 Containerd-Shim 是 Containerd 架构中一个极其关键且独特的组件。它不是一个庞大的服务，而是一个轻量级的守护进程，其核心设计哲学是解耦与稳定。

简单来说，shim 是位于 containerd 守护进程和实际容器进程之间的“中间人”或“托管代理”，支持的 Runtime 包括：

• runc：标准的 OCI 运行时，用于 Linux 容器。
• runhcs：用于 Windows 容器的运行时。
• kata：一种安全容器运行时，通过轻量级虚拟机来运行容器。
• Firecracker：一种微虚拟机管理程序，也可以作为安全容器的运行时。
• gVisor：用户空间内核运行时

Containerd 的这种分层架构使其能够在保持核心功能稳定的同时，灵活适应不同的部署环境和需求，这也是它能够成为行业标准容器运行时的重要原因。
