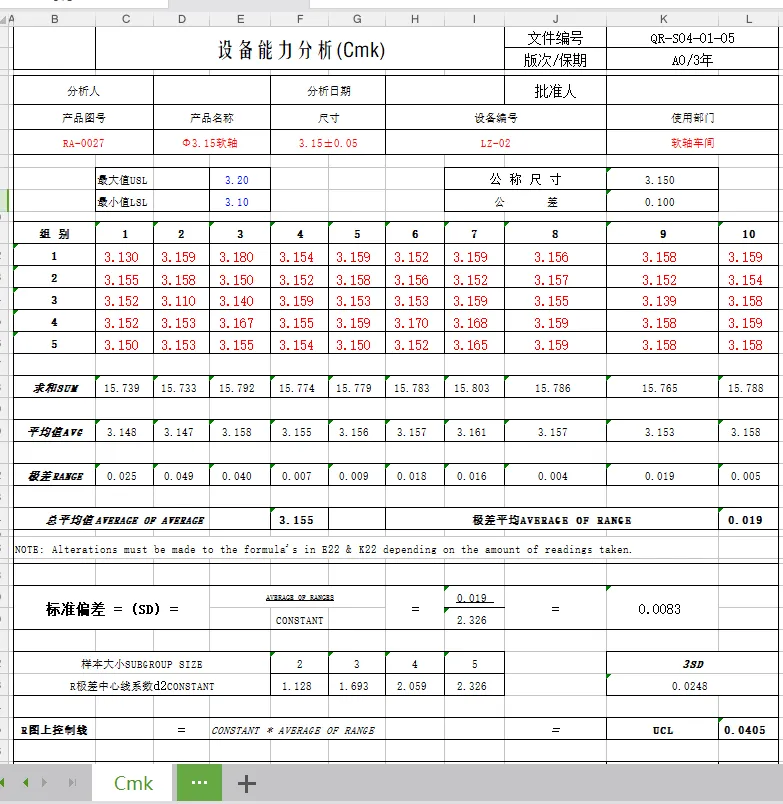

设备能力分析(CMK)

分析人		分析日期		批准人
产品图号	产品名称	尺寸	设备编号	使用部门
RA-0027	Φ3.15软轴	3.15±0.05	LZ-02	软轴车间
	最大值USL		3.20				公称尺寸	3.150
	最小值LSL		3.10				公差	0.100
组别	1	2	3	4	5	6	7	8	9	10
1	3.130	3.159	3.180	3.154	3.159	3.152	3.159	3.156	3.158	3.159
2	3.155	3.158	3.150	3.152	3.158	3.156	3.152	3.157	3.152	3.154
3	3.152	3.110	3.140	3.159	3.153	3.153	3.159	3.155	3.139	3.158
4	3.152	3.153	3.167	3.155	3.159	3.170	3.168	3.159	3.158	3.159
5	3.150	3.153	3.155	3.154	3.150	3.152	3.165	3.159	3.158	3.158
求和SUM	15.739	15.733	15.792	15.774	15.779	15.783	15.803	15.786	15.765	15.788
平均值AVG	3.148	3.147	3.158	3.155	3.156	3.157	3.161	3.157	3.153	3.158
极差RANGE	0.025	0.049	0.040	0.007	0.009	0.018	0.016	0.004	0.019	0.005
	总平均值AVERAGEOFAVERAGE			3.155		极差平均AVERAGEOFRANGE	0.019
NOTE:Alterationsmustbemadetotheformula’sinE22&K22dependingontheamountofreadingstaken.

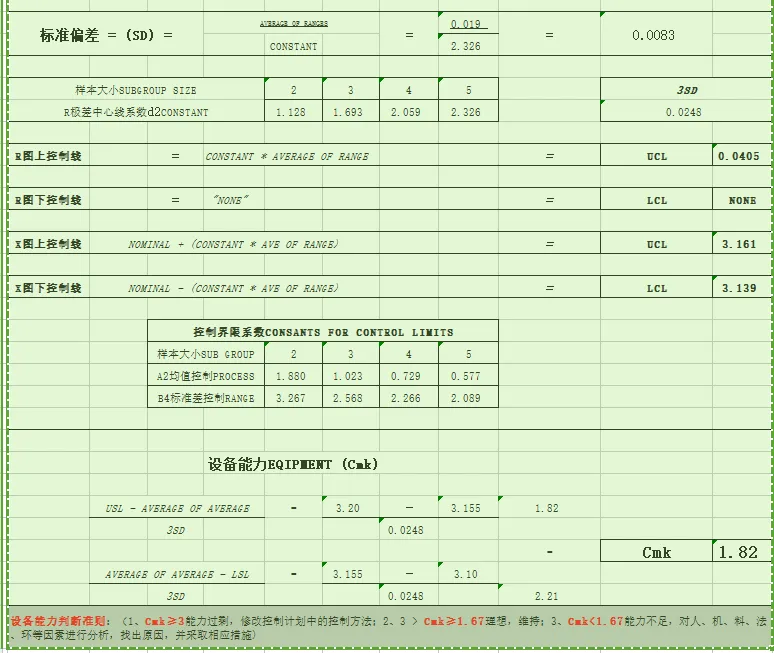

标准偏差=(SD)=		AVERAGEOFRANGES		=	0.019	=	0.0083
	CONSTANT		2.326
样本大小SUBGROUPSIZE	2	3	4	5		3SD
R极差中心线系数d2CONSTANT	1.128	1.693	2.059	2.326		0.0248
R图上控制线		=	CONSTANT*AVERAGEOFRANGE					=	UCL	0.0405
R图下控制线		=	“NONE”					=	LCL	NONE
X图上控制线			NOMINAL+(CONSTANT*AVEOFRANGE)					=	UCL	3.161
X图下控制线			NOMINAL–(CONSTANT*AVEOFRANGE)					=	LCL	3.139
		控制界限系数CONSANTSFORCONTROLLIMITS
		样本大小SUBGROUP	2	3	4	5
		A2均值控制PROCESS	1.880	1.023	0.729	0.577
		B4标准差控制RANGE	3.267	2.568	2.266	2.089
				设备能力EQIPMENT(Cmk)
	USL–AVERAGEOFAVERAGE	=	3.20	–	3.155	1.82
		3SD				0.0248
								=	Cmk	1.82
	AVERAGEOFAVERAGE–LSL	=	3.155	–	3.10
		3SD				0.0248		2.21
设备能力判断准则：（1、Cmk≥3能力过剩，修改控制计划中的控制方法；2、3>Cmk≥1.67理想，维持；3、Cmk<1.67能力不足，对人、机、料、法、环等因素进行分析，找出原因，并采取相应措施)
