保存ICDD-PDF卡片的方法

国际衍射数据中心（ICDD）出版发行的标准衍射卡片（PDF卡片），主要用于粉末XRD数据的物相鉴定和定量分析，结合第三方软件如JADE软件，可实现XRD数据的全功能分析，如物相鉴定、定量分析、全图拟合（WPF）、Rietveld精修、结晶尺寸、应力应变等功能。单张PDF卡片可保存的格式有PDF、ICDD XML File、图片、csv、*xy、cif、Bruker TOPAS File（*.str）等。

保存单张PDF卡片的内容，首选需要打开PDF数据库APP的界面，采用检索PDF卡片或直接输入特定的PDF卡片号，确保打开需要保存的PDF卡片界面，如下图所示:

1. 保存PDF卡片中所有内容：PDF和ICDD XML File格式

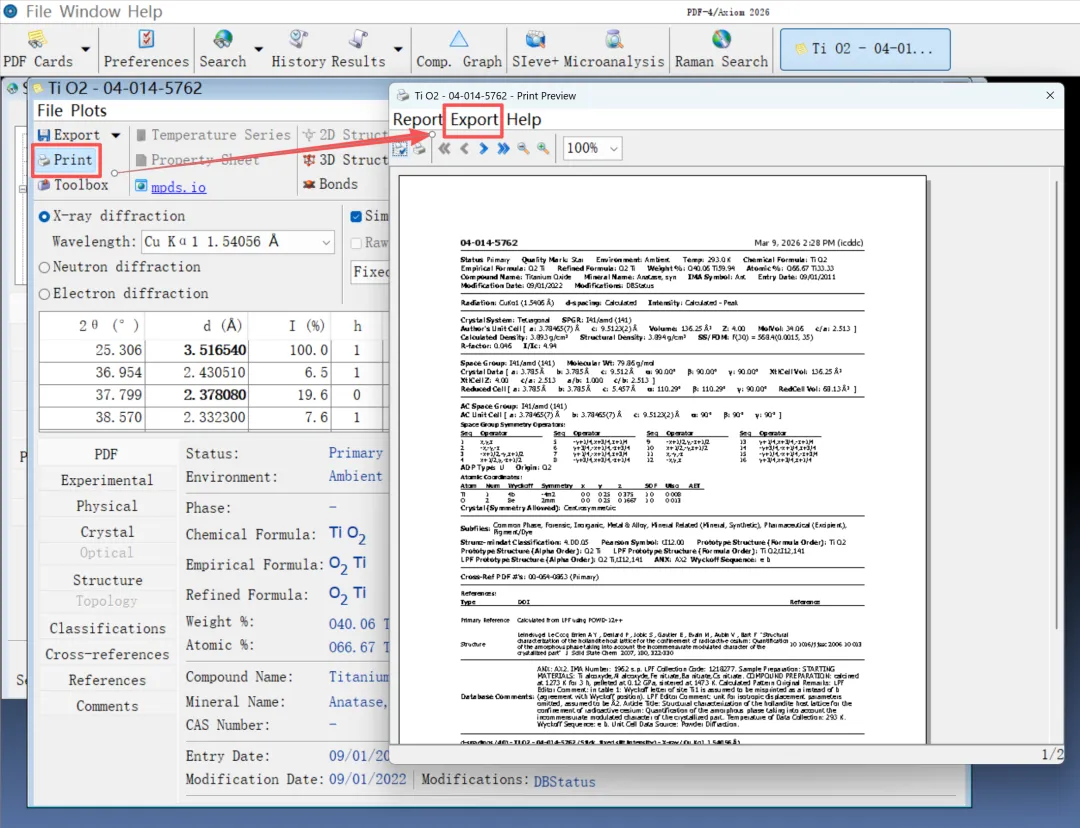

（1）保存PDF格式路径：点击单张PDF卡片界面左上角 Print按钮，在打印预览界面，点击Export丨Save as PDF 选项, 即可将此PDF卡片中全部内容以单个PDF格式的文件保存到指定文件夹中，后续可使用PDF阅读器如福昕打开并浏览其内容。

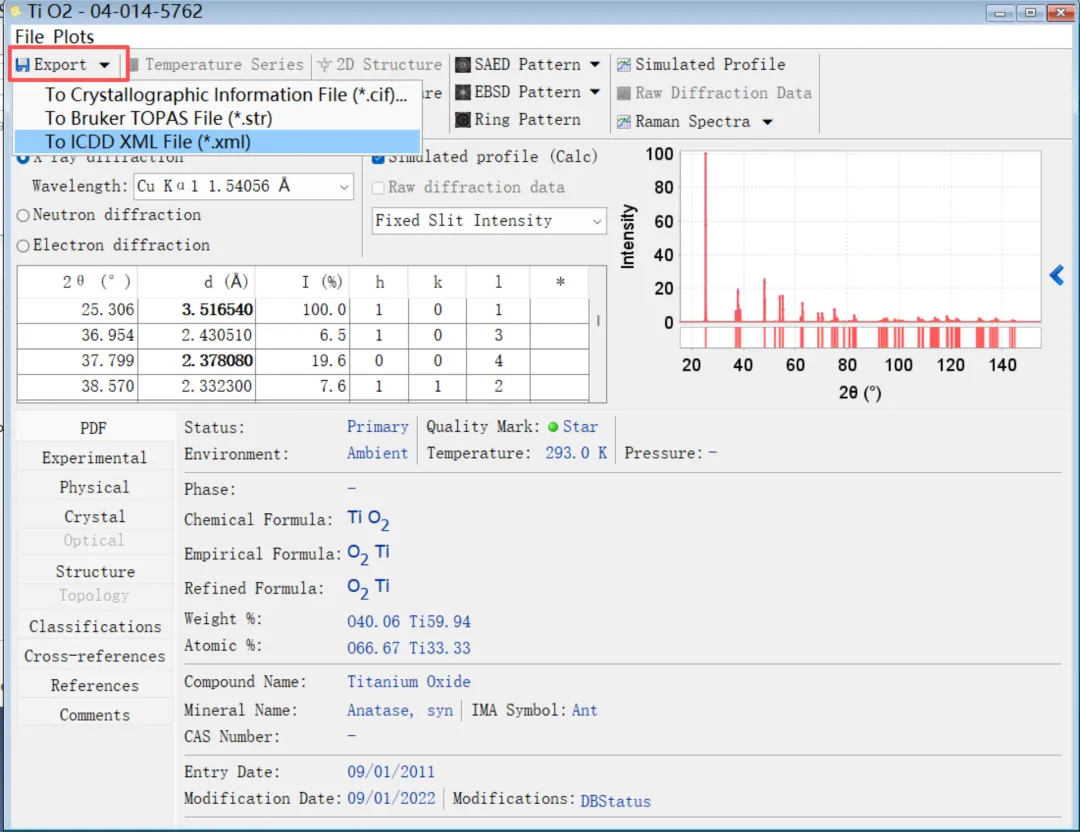

（2）保存ICDD XML File格式路径：点击单张PDF卡片界面左上角 Export按钮，在其下拉菜单中选择“to ICDD XML File (*.xml)” 选项，然后选择合适的文件夹保存即可，所保存的 *.xml格式的PDF卡片可使用网页浏览器打开，也可直接拖到JADE Pro或JADE Standard软件中打开。

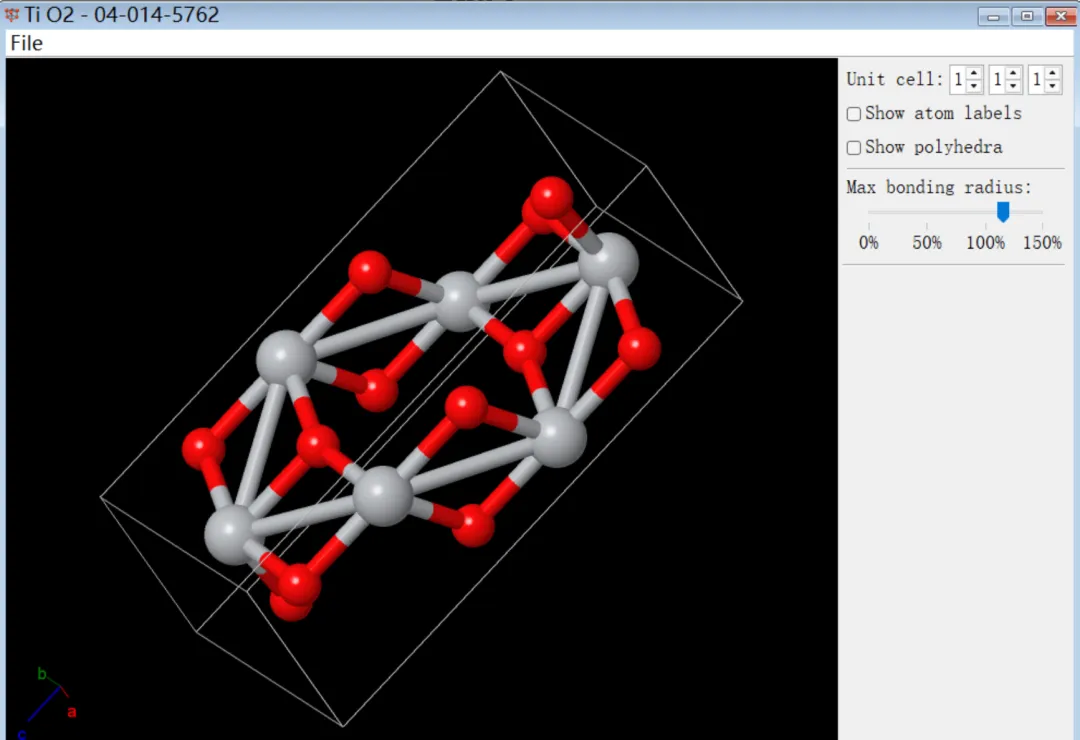

注意：如所保存的PDF卡片中含有晶体结构文件，则在JADE软件中打开此*.xml格式的PDF卡片时，同时JADE也会自动启动晶体结构视图对话框，并显示该PDF卡片的晶体结构。

2. 保存PDF卡片的XRD图数据：xy和csv格式（仅限PDF-5+或PDF-4系列数据库）

保存路径：打开单张PDF卡片并点击界面右上角 Simulate Profile按钮，可打开该PDF中收录的标准XRD图数据的独立对话框，点击该对话框左上角的“File丨Save”选项，选择指定的文件夹并在保存类型的下拉选项中选择xy或csv格式即可。

3. 保存PDF卡片的XRD图：图片格式

保存途径：打开单张PDF卡片并点击界面右上角 Simulate Profile按钮，可打开该PDF中收录的标准XRD图数据的独立对话框，点击该对话框左上角的“File丨Save”选项，选择指定的文件夹并在保存类型的下拉选项中选择png、jpg或tif格式即可，如上图所示。

注意：如使用的是PDF-2数据库，则在保存*.xml格式的PDF卡片时，自动保存图片格式的标准d-I图。

4. 保存PDF卡片中的晶体结构数据: cif 或str格式

PDF卡片中可以提供保存cif或str两种类型的晶体结构文件，其格式路径：点击单张PDF卡片界面左上角 Export按钮，在其下拉菜单中选择“to Crystallographic Information File(*cif) 或 To Bruker TOPAS File (*.str)” 选项，然后选择指定的文件夹保存即可，所保存的*cif格式为晶体结构数据的通用格式，可使用常规的粉末XRD数据处理分析软件直接打开，如JADE、Highscore plus、VESTA、Fullprof等软件。
