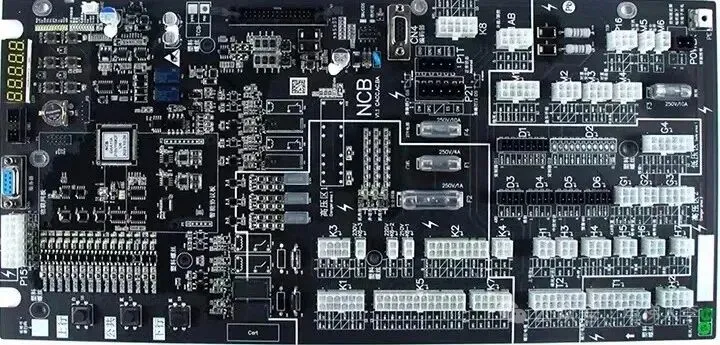

杭州西奥电梯的 NCB 控制柜主板插件功能

---

一、K 系列插件（机房 / 控制柜侧）

K1：急停与紧急电动（MES/ERO）

引脚	功能说明
1	24V+ 电源输出
2	24V- 电源地
3	机房紧急电动（ERO）输入
4	控制柜急停（MES）输入
5	检修开关（INS）输入
6	公共端（COM）

K2：电源输入

引脚	功能说明
1	DC110V+ 抱闸电源正
2	DC110V- 抱闸电源负
3	DC27V+ 控制电源正
4	DC27V- 控制电源负
5	AC220V 辅助电源火线
6	AC220V 辅助电源零线

K3：变压器输出

引脚	功能说明
1	AC110V 安全回路火线
2	AC110V 安全回路零线
3	AC220V 照明电源火线
4	AC220V 照明电源零线

K4：机房对讲

引脚	功能说明
1	+12V 对讲电源
2	L 对讲左声道
3	R 对讲右声道
4	GND 对讲地

K5/K15：抱闸与封星接触器

引脚	功能说明
K5-1	抱闸接触器驱动输出
K5-2	抱闸接触器驱动输出
K15-1	封星接触器驱动输出
K15-2	封星接触器驱动输出

二、T 系列插件（随行电缆 / 轿顶）

T1/T2/T3：随行电缆接口

引脚	功能说明
T1-1	轿顶检修（INS）输入
T1-2	轿顶急停（SOS）输入
T1-3	轿门门锁（DW）输入
T1-4	公共端（COM）
T2-1	前门开门按钮
T2-2	前门关门按钮
T2-3	后门开门按钮
T2-4	后门关门按钮
T3-1	轿厢通讯 +
T3-2	轿厢通讯 –
T3-3	轿厢 24V+
T3-4	轿厢 24V-

C1/C2/C3：轿顶随行电缆

引脚	功能说明
C1-1	门机 AC220V 火线
C1-2	门机 AC220V 零线
C2-1	轿顶照明 AC220V 火线
C2-2	轿顶照明 AC220V 零线
C3-1	安全钳（SOS）输入
C3-2	轿门锁（DW）输入
C3-3	公共端（COM）

三、H 系列插件（井道 / 厅门）

H1/H2/H3：井道信号接口

引脚	功能说明
H1-1	层门门锁（DW）输入
H1-2	公共端（COM）
H2-1	上平层感应器（UP）
H2-2	下平层感应器（DN）
H2-3	公共端（COM）
H3-1	上限位开关（LSU）
H3-2	下限位开关（LSD）
H3-3	上强迫减速（1LS）
H3-4	下强迫减速（2LS）
H3-5	公共端（COM）

四、G 系列插件（钢带 / 超载）

G3/G4：钢带与超载开关

引脚	功能说明
G3-1	钢带检测开关（SSC）输入
G3-2	公共端（COM）
G4-1	超载开关（OVERLOAD）输入
G4-2	公共端（COM）

五、M 系列插件（主机 / 限速器）

M1：主机抱闸

引脚	功能说明
1	抱闸微动开关 1（BS1）输入
2	抱闸微动开关 2（BS2）输入
3	主机过热开关（OH）输入
4	公共端（COM）

M2：盘车轮与限速器

引脚	功能说明
1	盘车轮开关（RHS）输入
2	限速器电气开关（GS）输入
3	限速器机械开关（GS2）输入
4	公共端（COM）

六、D 系列插件（消防 / 监控）

D1/D2：消防与监控

引脚	功能说明
D1-1	消防联动输入（FIRE）
D1-2	地震输入（EARTHQUAKE）
D1-3	公共端（COM）
D2-1	远程监控通讯 +
D2-2	远程监控通讯 –
D2-3	公共端（COM）

七、门机与调试接口

CJ/DJ：门机控制

引脚	功能说明
CJ-1	前门开门输出
CJ-2	前门关门输出
DJ-1	后门开门输出
DJ-2	后门关门输出

USB/RS232：调试接口

接口	功能说明
USB	连接调试软件，进行参数设置、故障查询
RS232	串口调试，用于老版本软件或特殊设备
