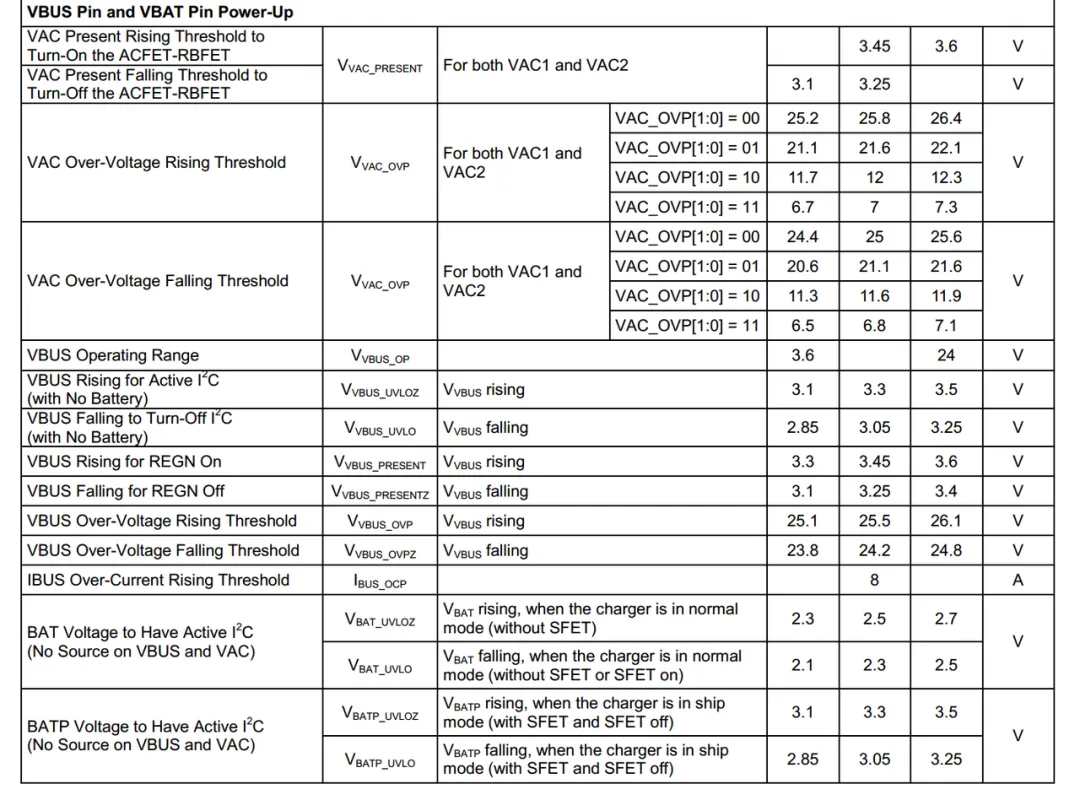

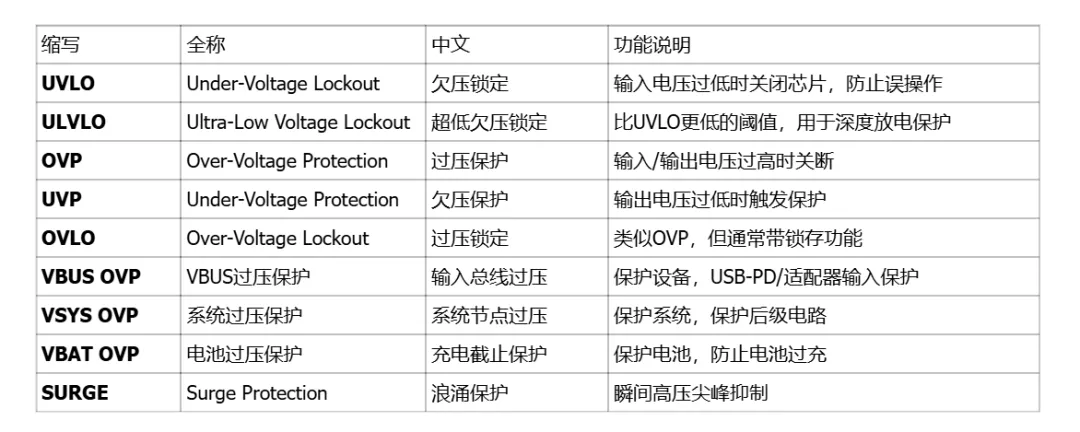

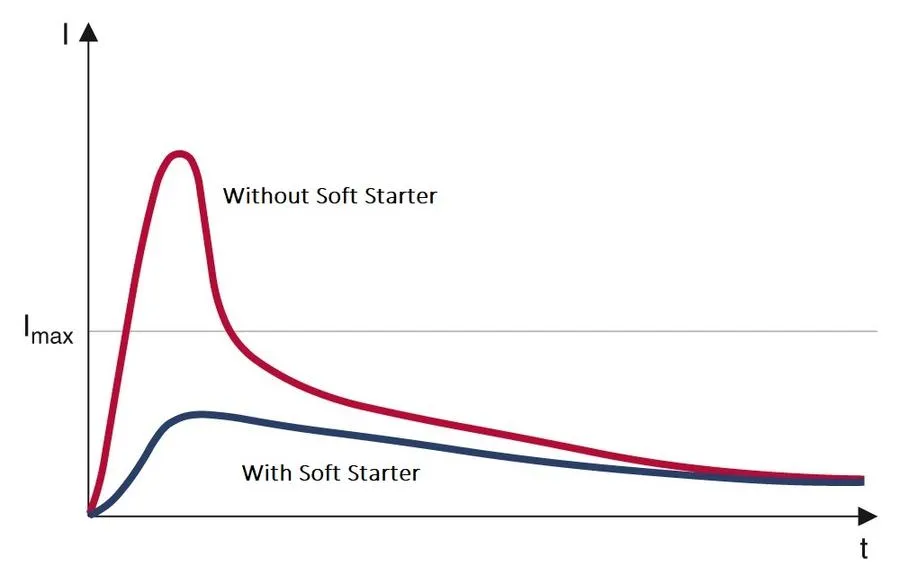

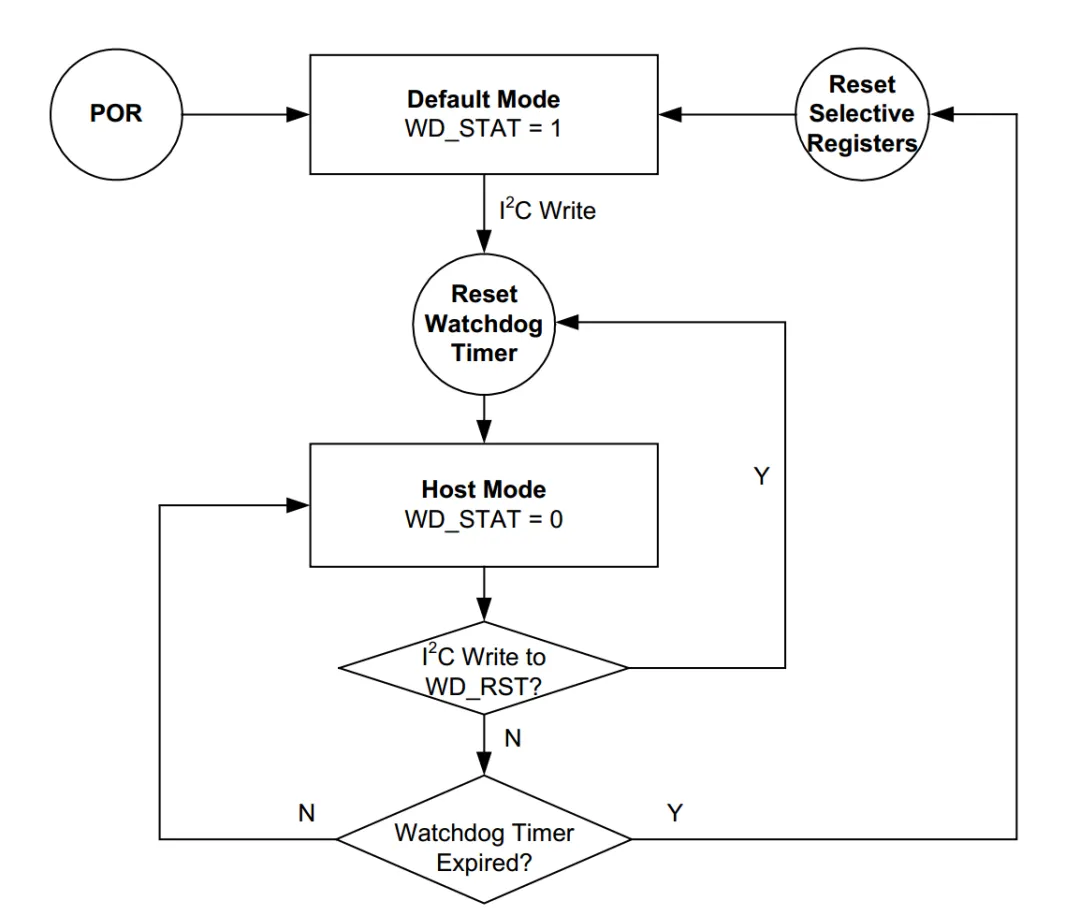

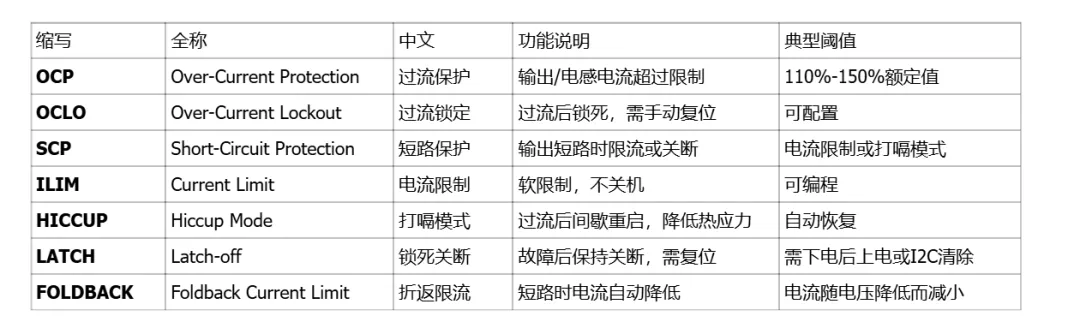

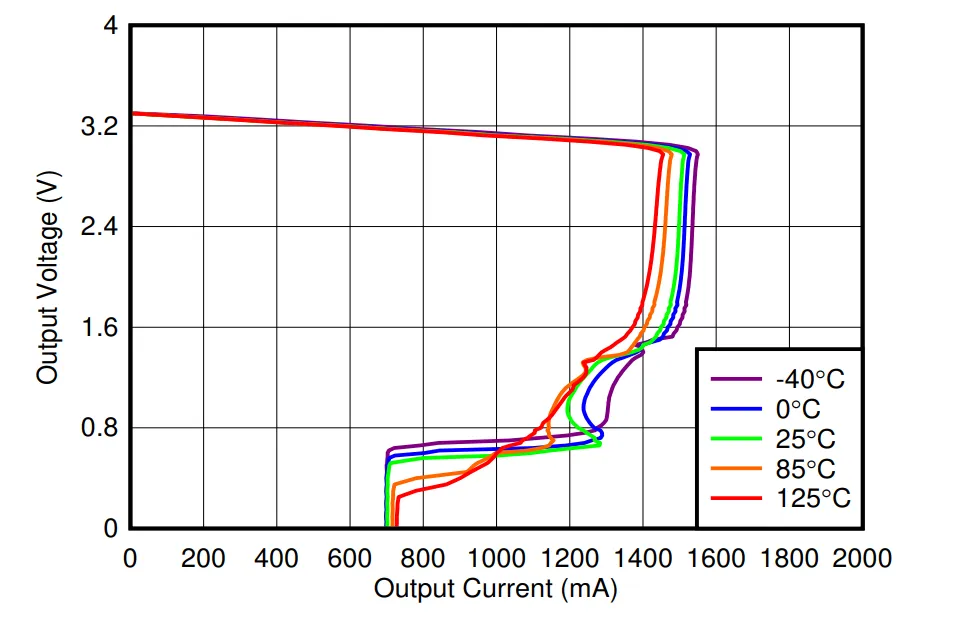

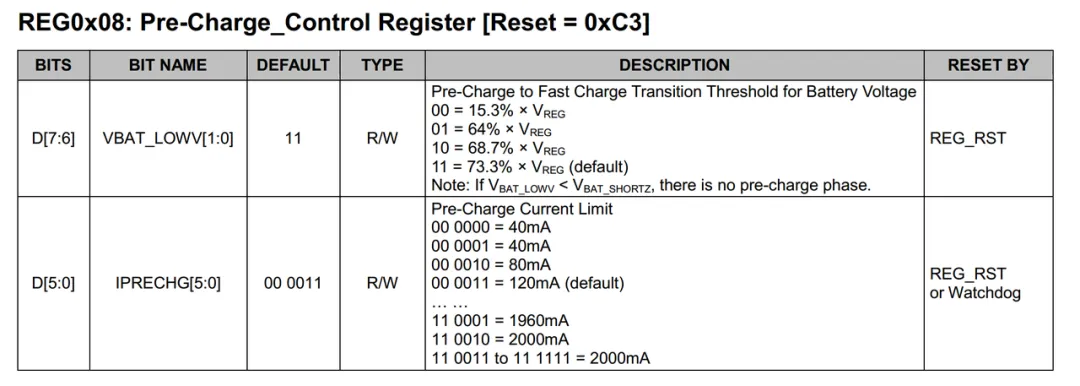

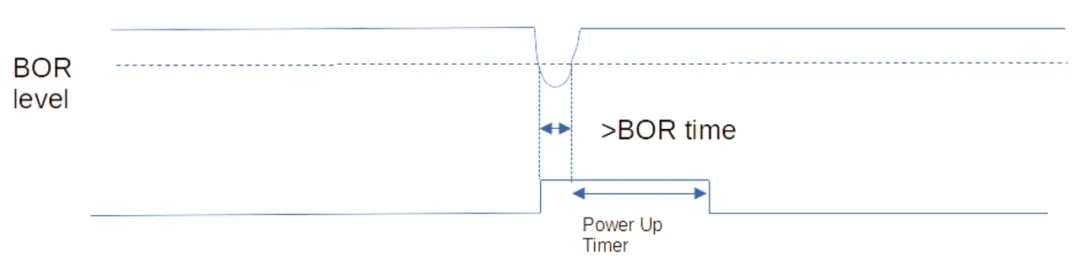

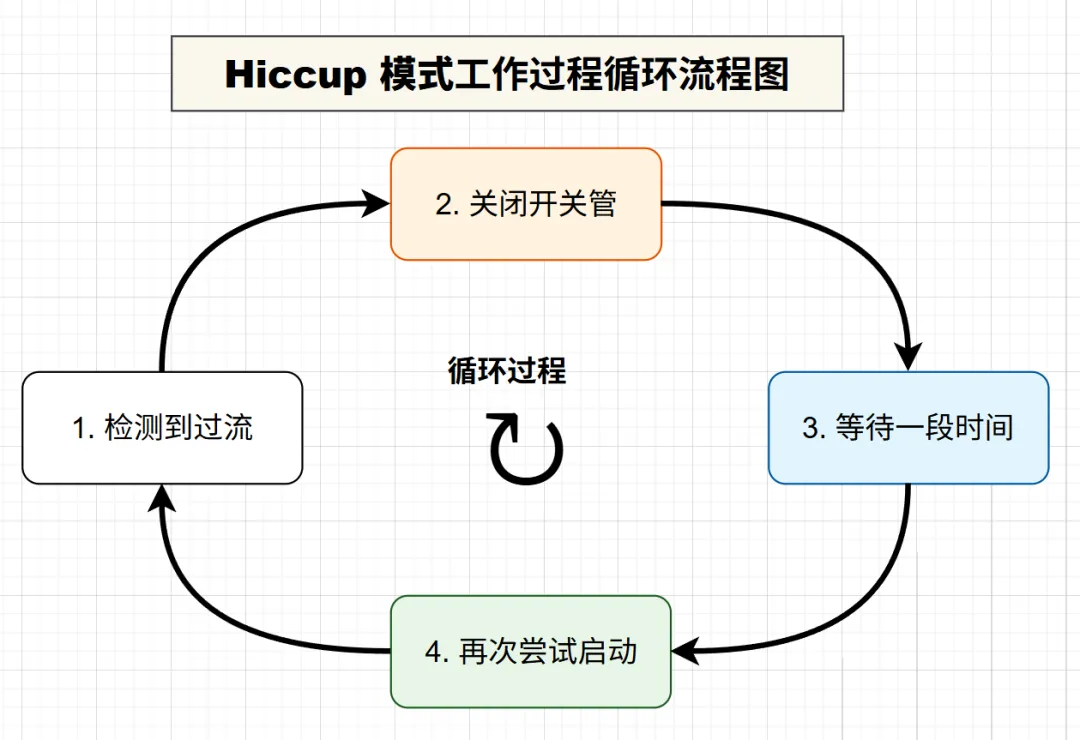

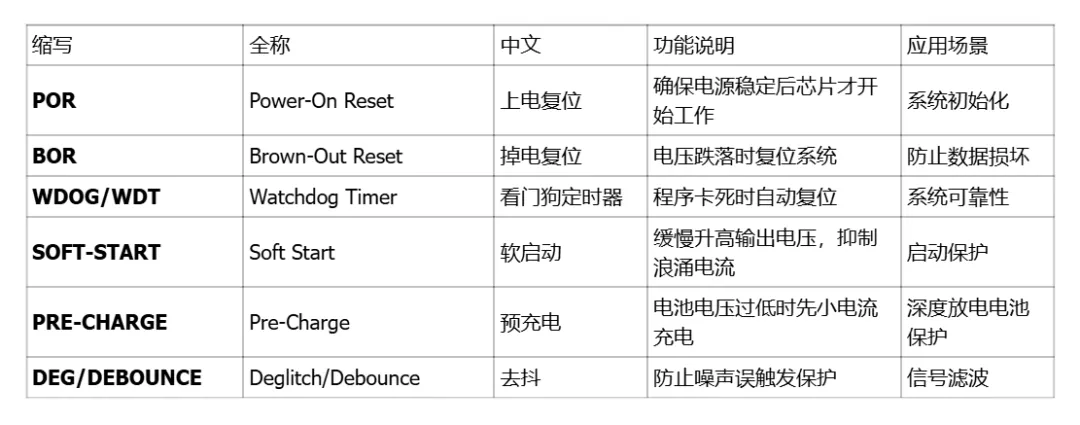

电压类图一UVLO（欠压锁定）是几乎所有电源IC都有的保护。当输入电压低于某个阈值时，芯片会禁止启动或直接关闭。如果电压太低仍然工作，可能会导致MOSFET驱动不足、控制逻辑异常、电源反复启动、因此芯片会设定启动电压和关闭电压。ULVLO（超低欠压锁定）是UVLO的一种扩展形式。它通常用于低电压启动或电池供电系统，如便携设备、物联网设备等，检测阈值通常更低，可以确保芯片在极低电压条件下仍然能够安全控制启动和关闭过程。OVP（过压保护）当电压高于安全范围时，芯片会触发OVP。如果没有OVP可能会直接烧毁芯片。因此OVP触发时通常会关闭开关管、停止输出。UVP（欠压保护）当输出电压低于设定的安全范围时，芯片会触发UVP保护。这种情况通常出现在输出短路、负载过重、输入电压不足等情况，芯片关闭输出或者锁死，也有一些会进入Hiccup模式。这样可以防止系统在异常低压状态下继续工作，从而保护电源和负载电路。SURGE（浪涌保护）在很多工业或汽车环境中，经常会出现瞬间高压脉冲。主要在插拔电源、雷击耦合、负载突变吗，这种情况下，这些瞬间电压可能远高于正常电压。浪涌保护用于抑制瞬态高压尖峰。图二电流类图三OCP（过流保护）当输出电流超过设定值时，芯片会限制电流或关闭输出，典型触发阈值110%~150%额定电流。OCLO（过流锁定）当输出电流超过设定值时，芯片会限制电流或关闭输出，典型触发阈值110%~150%额定电流。SCP（短路保护）如果输出被短路，输出电压会接近0V。此时电源会限制电流、或直接关闭输出、防止内部MOS承受极大电流而直接烧毁。ILIM（电流限制）是一种基础的限流机制。当输出电流达到设定值时，芯片不会立即关闭，而是将电流限制在最大允许值附近。这样可以保证电源仍然能够继续工作、同时避免电流无限增大。LATCH（锁死关断）是一种最严格的保护方式。当检测到严重故障时，严重过流、过压、过温，芯片会立即关闭输出进入锁死状态，这种情况下不会自动恢复，必须断电重启或者去拉芯片的复位脚。Hiccup（打嗝模式）很多电源在短路时不会持续工作，而是进入Hiccup模式。图四如果短路仍然存在系统会反复启动和关闭。看起来就像打嗝一样周期性工作。优点是可以大幅降低平均功耗。Foldback（折返限流）是一种更高级的短路保护策略。当输出电压下降时允许的最大电流也随之下降。例如：正常3A，短路时可能只允许1A，这样可以降低功耗、减小发热很多线性电源（LDO）都会使用这种保护。下图为TI一款FoldbackCurrent的图形。图五 Foldback Current Limit vs IOUT时序/逻辑类保护图六POR(Power-On Reset)电源上电复位。当系统刚接通电源时，确保芯片或系统复位到初始状态，防止上电瞬间出现不稳定或未知状态，现在这个已经基本上成为标配了，特别是MCU，基本上都有POR这个功能了。BOR(Brown-Out Reset)欠压复位。当供电电压下降到低于安全工作阈值时触发复位，保护系统不会因电压不足而工作异常。图七WDOG/WDT(Watchdog Timer)看门狗定时器。用于监控系统运行状态，如果程序运行异常或死循环，定时器到期未被复位就会触发系统复位，保证系统可靠性。图八SOFT-START软启动。控制电路或电源缓慢上升到正常工作状态，避免瞬间冲击电流损坏元器件或引起电压波动。图九PRE-CHARGE预充电。在电路上电或切换负载前，先缓慢给电容或负载充电，避免大电流冲击。图十DEG/DEBOUNCE消抖。通常用于按键或开关输入，消除机械抖动造成的多次触发信号，保证输入信号稳定。推荐阅读为什么有些DCDC只能3A，有些却能做到100A？示波器探头的组成你知道吗？自举电容前的 0Ω，到底是多余还是关键？摄像头模组系列（一）摄像头模组系列（二）摄像头模组系列（三）
