气缸的选型实例,文末附软件工具下载链接!

–正文–

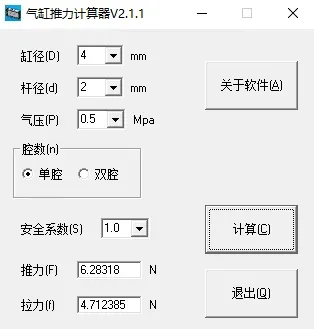

气缸推力计算器，告别手算，一键得出结果！

气缸推力计算器，绿色免安装！仅需输入缸径和气压，即刻精准计算推拉力，简单高效，即开即用！

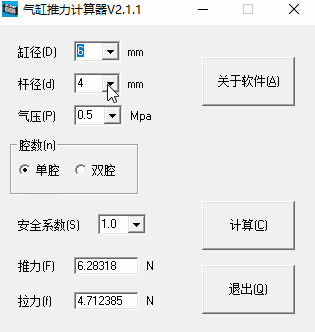

操作就是这么简单！一键输出推拉力结果，设计效率直接翻倍。

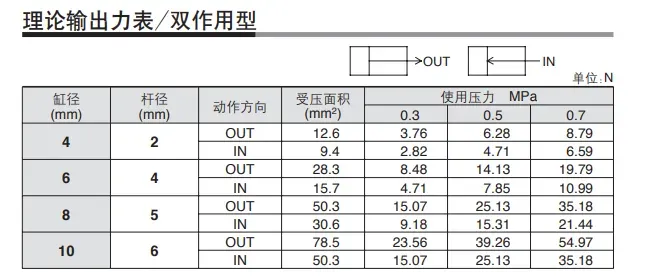

1. 查阅SMC手册：对照目录找数据，步骤繁琐。                                                               2. 使用本工具：输入数值直接出结果，简单高效。3. 手动硬算：套用公式F=P*A一步步推算，效率最低

注意：气缸的输出力跟行程长短无关

计算所得仅为理论出力，实际选型还需结合具体工况。此时查表虽快，但利用工具计算无疑更高效精准。

我们常见的气动元件，在设计的正常工作压力为0.4 Mpa（兆帕）

工厂常用空压机的输出压力为0.4-0.7Mpa（兆帕）

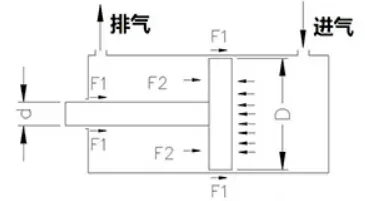

公式，初中学过的吧！

P(压强)=F(力)/S(受力面积)

即F(力)=P(压强)*S(受力面积)

通常情况下下：工厂或者产线气压，一般在0.4-0.6Mpa之间。

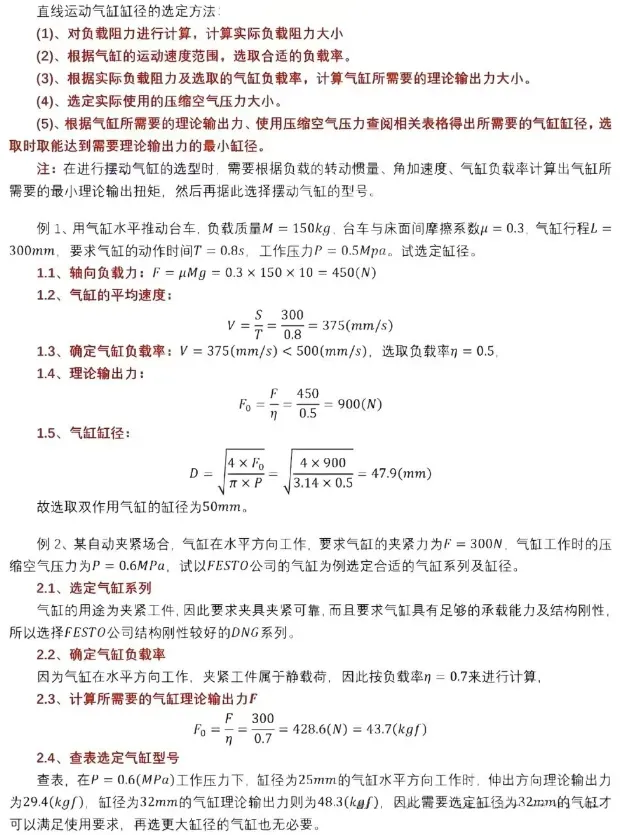

我们继续举例说明：

可以参考仔细看看过程。

通过以上案例解题步骤，是不是很快，效率很高，当然一定要知道计算的原理，只有这样，你才能在任何情况下，把技能发挥到最大，才能解决实际中的各种各样的问题，才能产生价值。

气缸推力计算软件，无需安装，双击直接使用.exe链接：https://pan.quark.cn/s/3f89b0ae9b9e
