高速计数器指令应用案例说明
一、应用案例：
假设在旋转机械上有单相增量式编码器作为反馈，接到S7-1200 PLC。要求在计数1000个脉冲时，计数器复位，置位Q0.0，并设定新预置值为1500个脉冲。当计满1500个脉冲后复位Q0.0，并将预置值再设为1000，周而复始执行此功能。
-
硬件组态

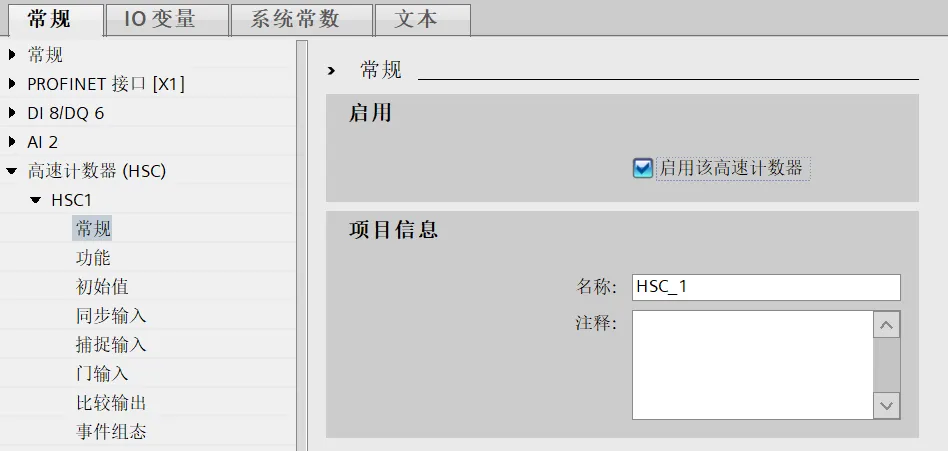

（1）在项目视图项目树中打开设备组态对话框，选中CPU，在“属性”对话框的“高速计数器”选项中，选择“高速计数器HSC1”，勾选“启用该高速计数器”复选框。如图1-1所示。
图1-1

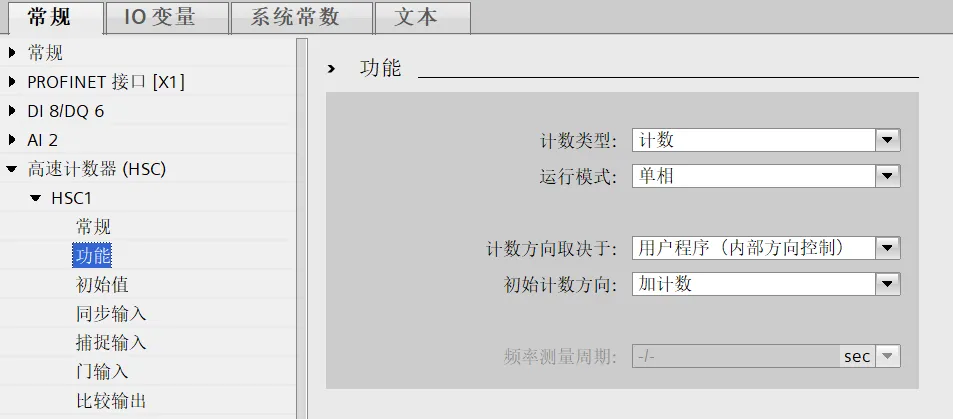

（2）在“功能”参数组中将“计数类型”设为“计数”，将“工作模式”设为“单相”，将“计数方向取决于”设为“用户程序（内部控制方向）”，将“初始计数方向”设为“增计数”。如图1-2所示。
图1-2

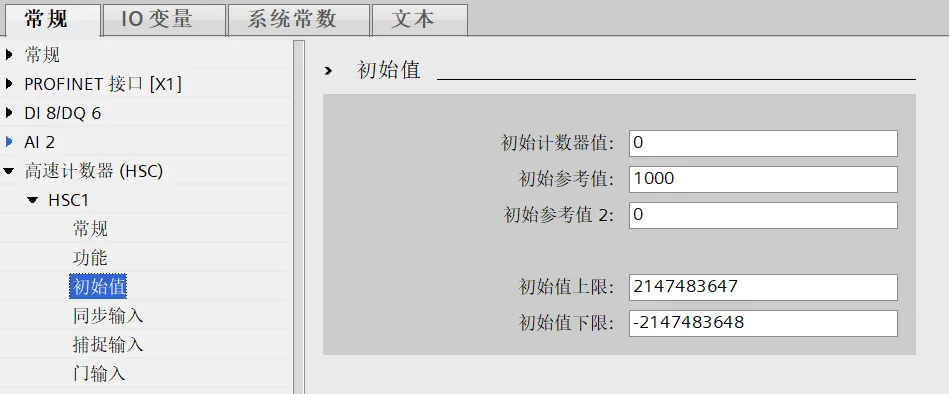

（3）在“初始值”参数组中将“初始计数器值”设为“0”，将“初始参考值”设为“1000”。如图1-3所示。
图1-3
（4）在“事件组态”参数组中勾选“为计数器值等于参考值这一事件生成中断”复选框，在“硬件中断”下拉式列表中选择新增硬件中断（Hardwareinterrupt）OB40。如图1-4所示。
图1-4
（5）硬件输入、I/O地址及硬件标识符均使用系统默认值。

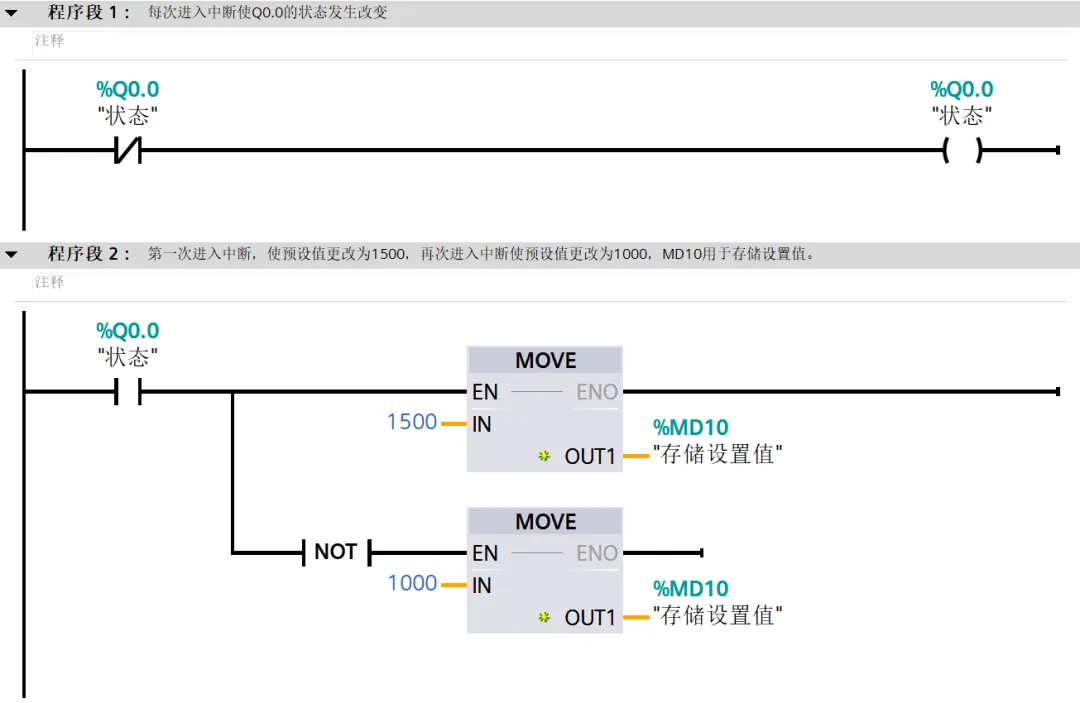

二、程序案例。如图1-5所示。
图1-5
|
|
用“取反 RLO”指令，可对逻辑运算结果 (RLO) 的信号状态进行取反。如果该指令输入的信号状态为“1”，则指令输出的信号状态为“0”。如果该指令输入的信号状态为“0”，则输出的信号状态为“1”。

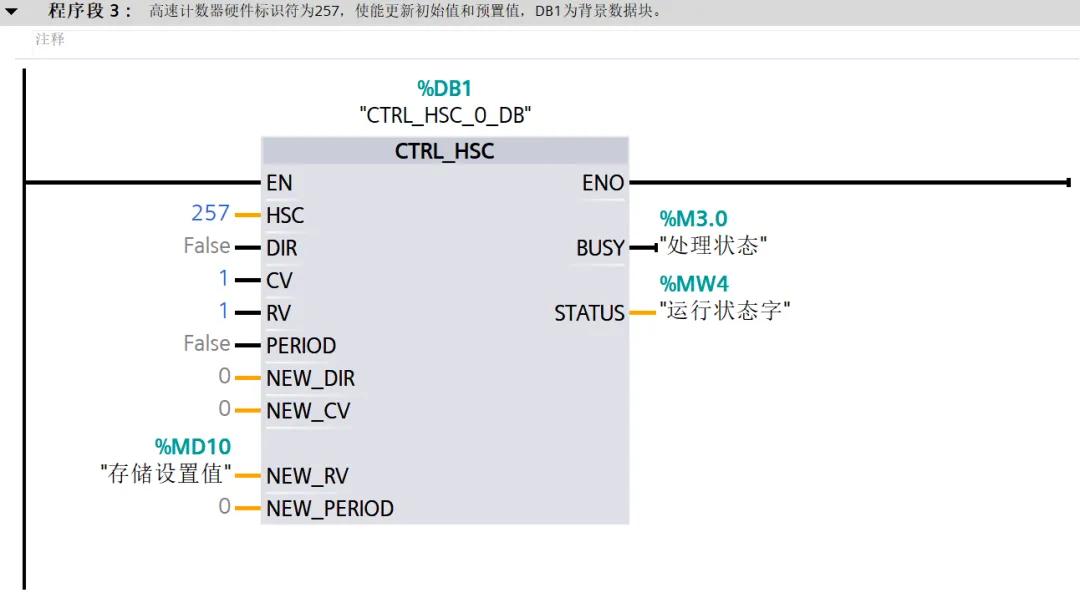

图1-5续
|
* CPU 或信号板中带有高速计数器时，BUSY 的参数通常为 0。 |
STATUS 参数

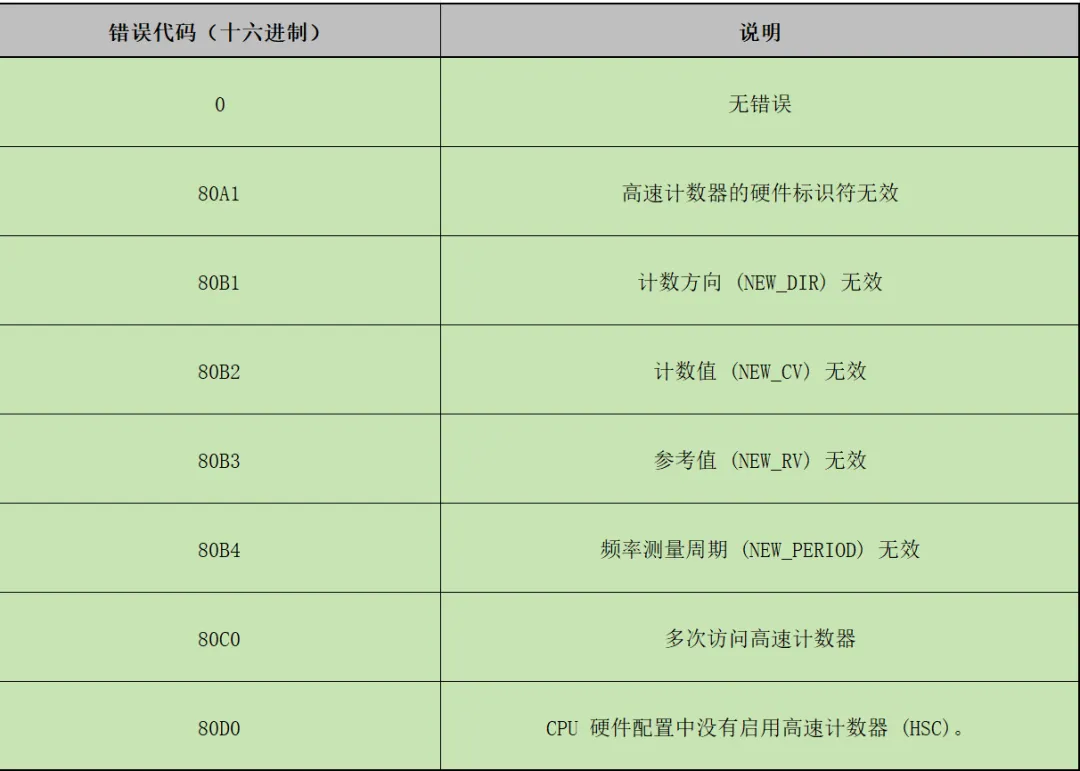

通过输出 STATUS，可以查询“控制高速计数器”指令执行期间是否出错。下表列出了输出 STATUS 的输出值含义：
