一、相关安装包的下载

进入Proteus官网PCB Design and Circuit Simulator Software – Proteus，搜索Proteus软件进行下载和安装。

二、Proteus的安装（以8.15版本为例）

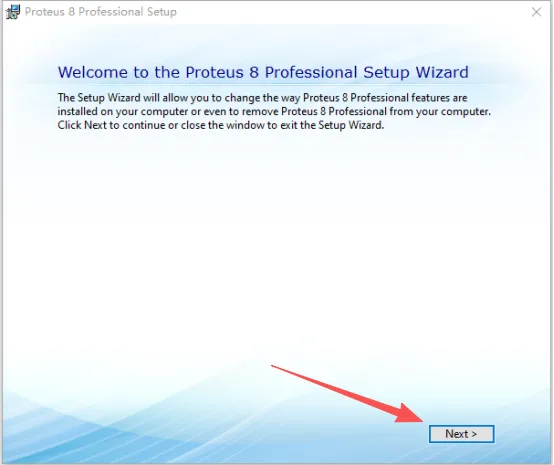

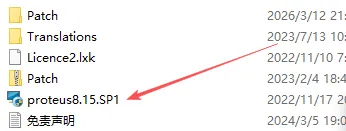

双击文件夹中的proteus8.15.SP1，弹出下面界面

点击Next，进入如下界面：

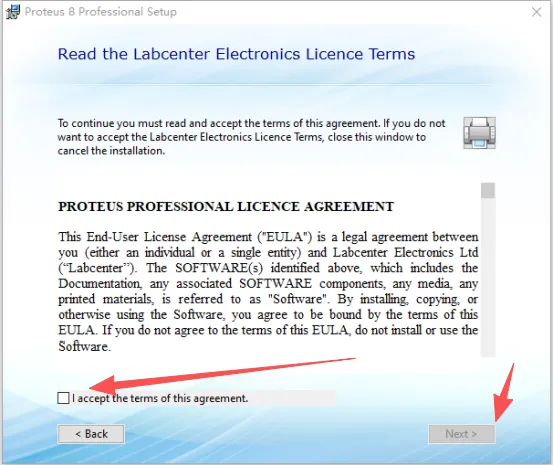

勾选上I accept the terms of this agreement，点击next，进入选择key的界面，也就是选择使用许可证，如果有本地key选第一个，如果是云端的key选第二个，本文以本地key为例进行安装。如下图：

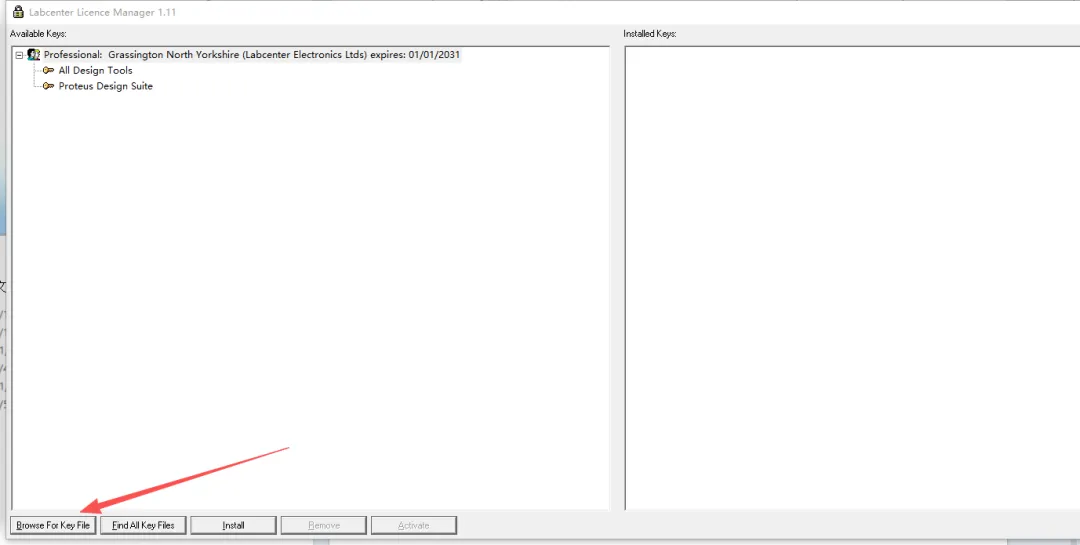

点击Next，出现Licence Manager安装框

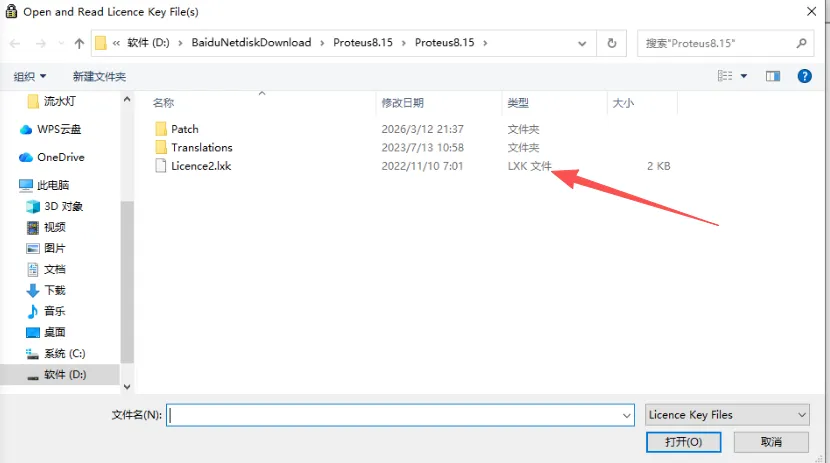

单击Browse For Key File，选择本地key文件

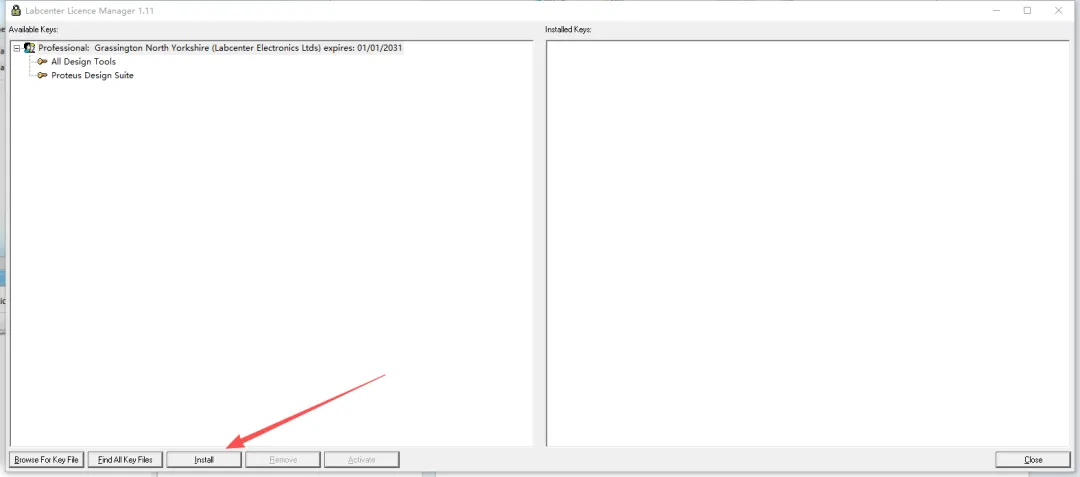

在这里，我们选择Licence2.lxk,点安装。

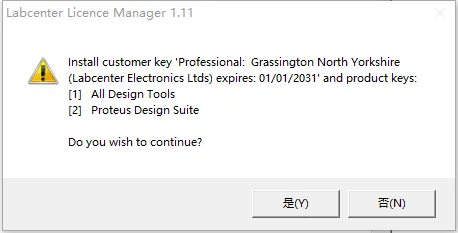

出现如下弹出框：

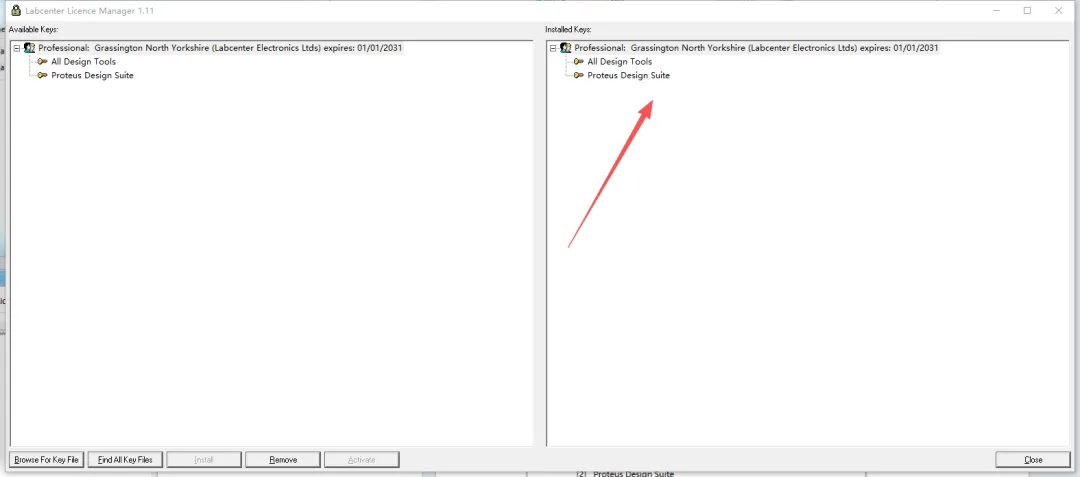

点”是”，Licence安装完毕。

点击Close，出现如下界面：

初学建议选Typical，点Typical进行安装。

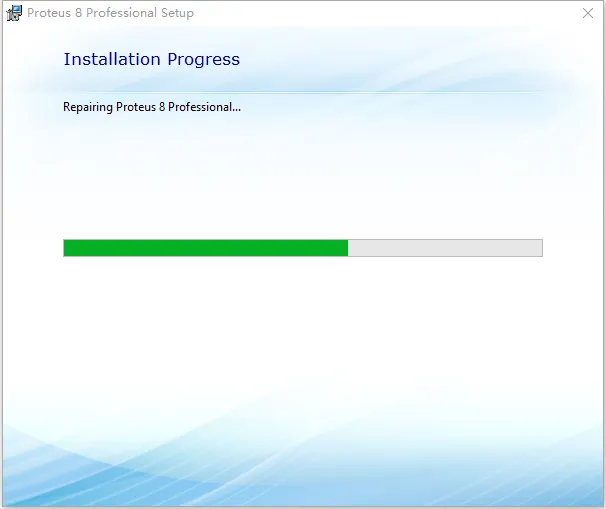

等进度条完成后，出现安装完成对话框，

点击Close完成安装。

三 Proteus的使用

我们以最简单的开关控制LED灯电路为大家简单介绍一下Proteus的使用。

1、创建工程

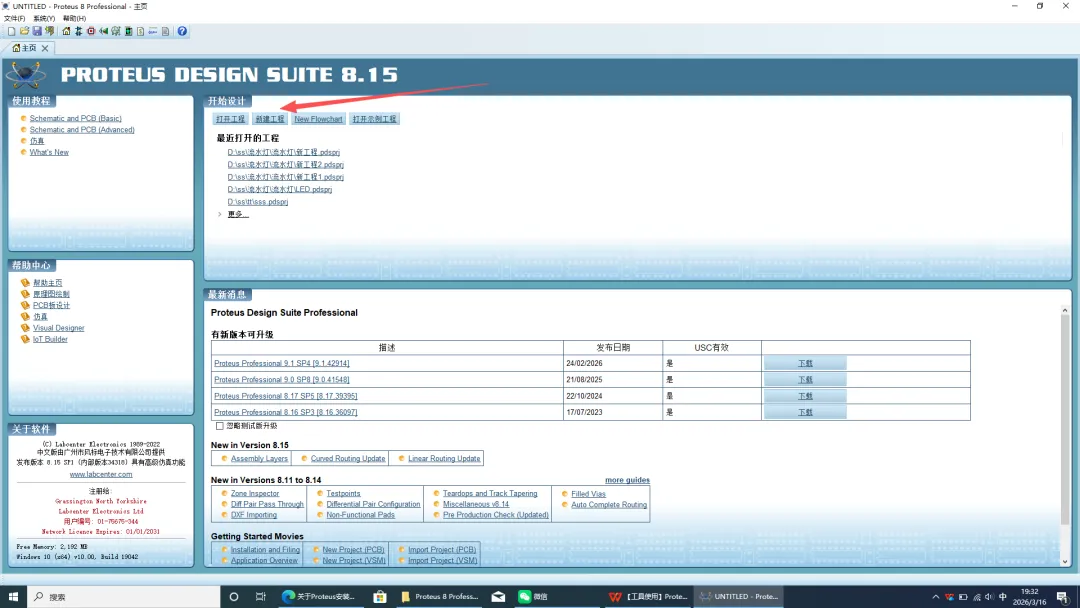

单击主界面上“新建工程”按钮

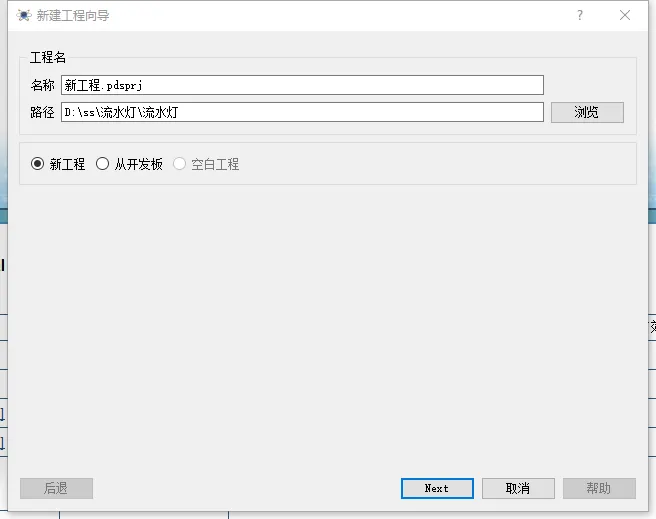

出现如下对话框，输入工程名称和路径，点击Next

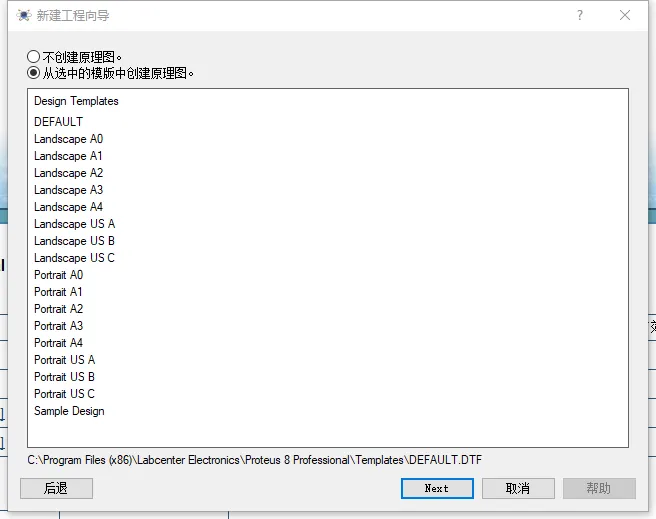

选择模板格式，这里我们选择default

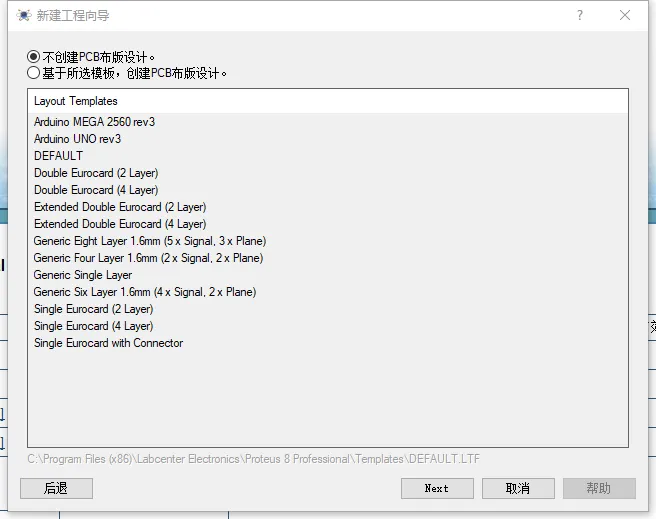

然后点击Next，选择不创建PCB布版设计；

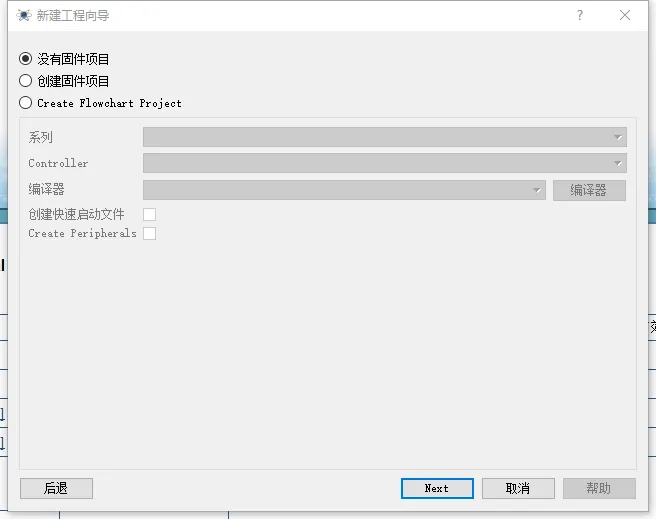

点击Next，选择没有固件项目；

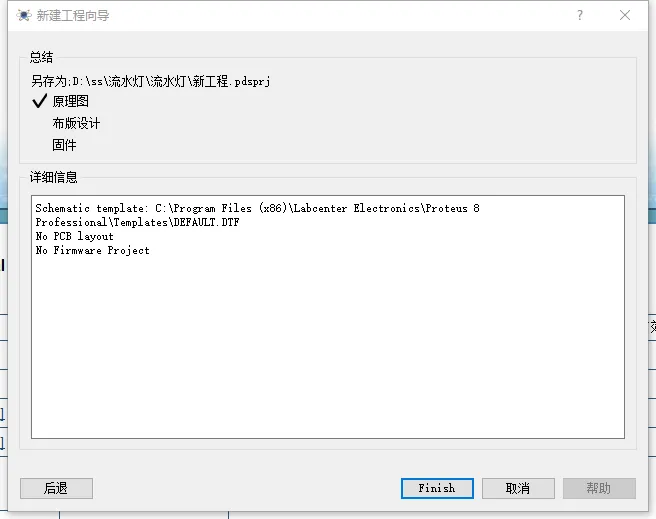

点击Next，出现如下界面：

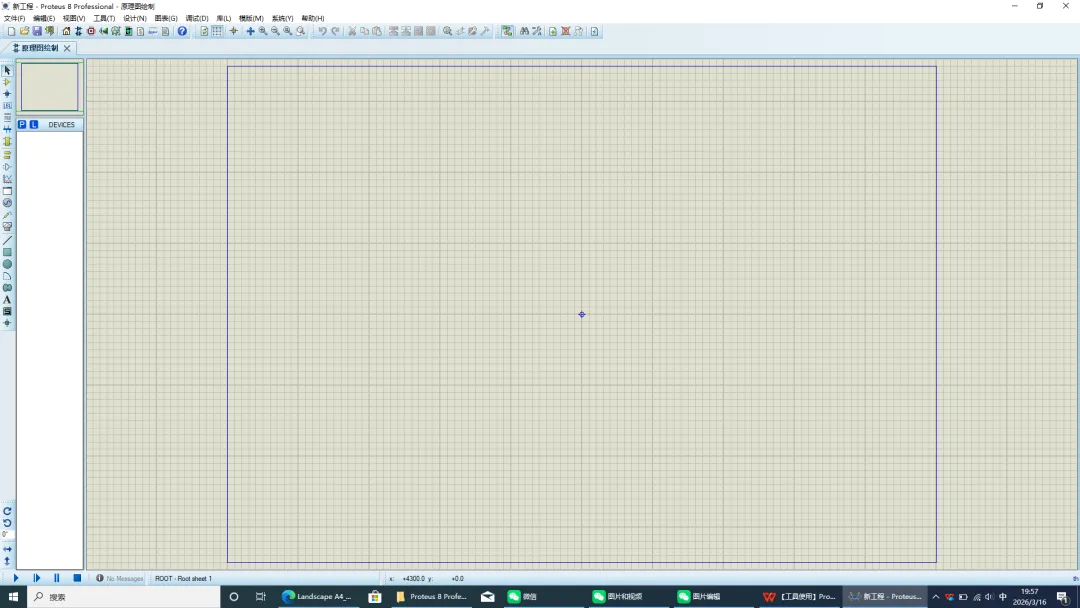

点击Finish，我们就可以在设计区域进行工程设计了。

2、绘制仿真图

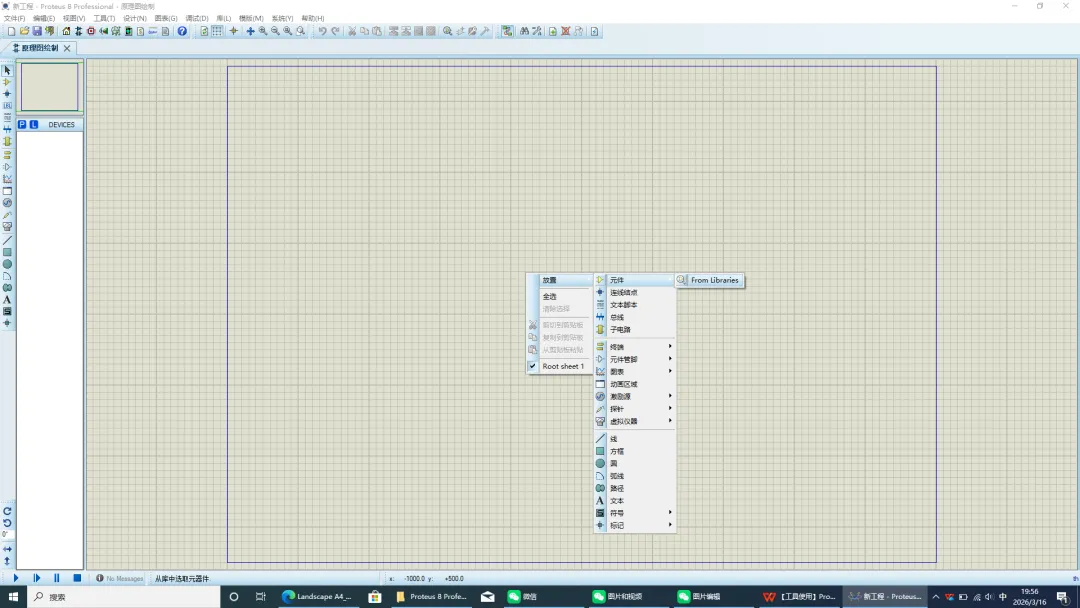

在仿真图绘制区域单击鼠标右键，然后选择“放置->元件->From Libiaries”如下图：

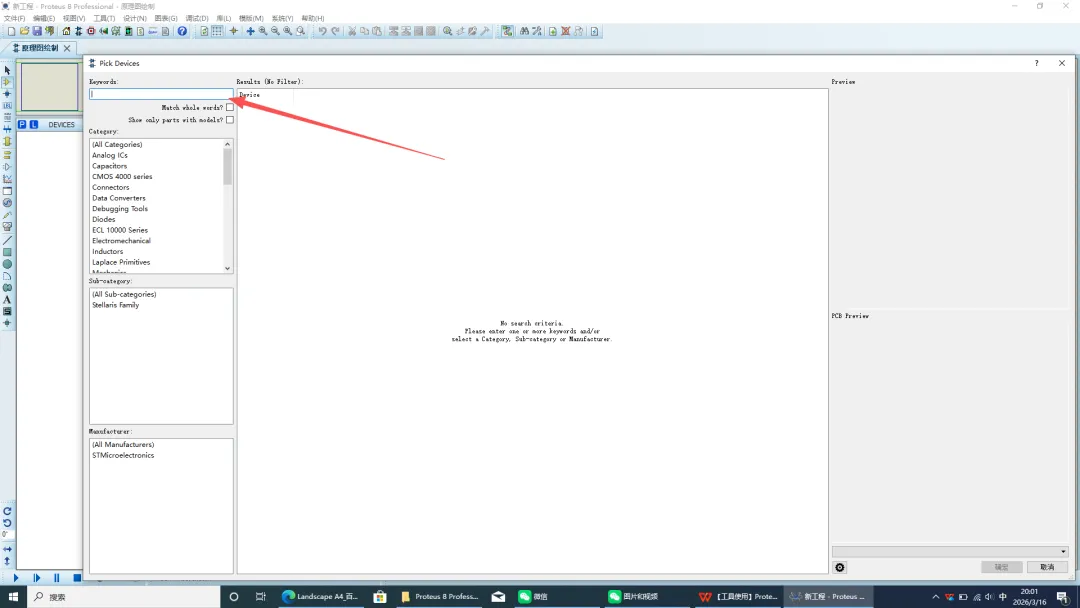

会出现如下界面：

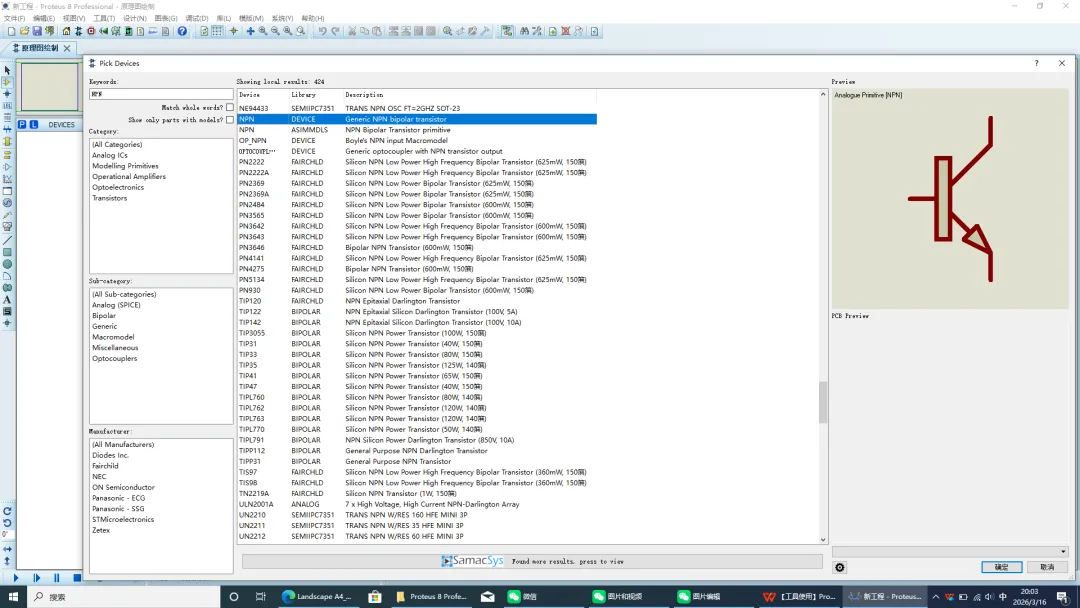

我们在箭头所指的输入框里输入我们想查找的电子元器件，如NPN(NPN型三极管)，此时会显示我们需要的NPN型三极管，如下图：

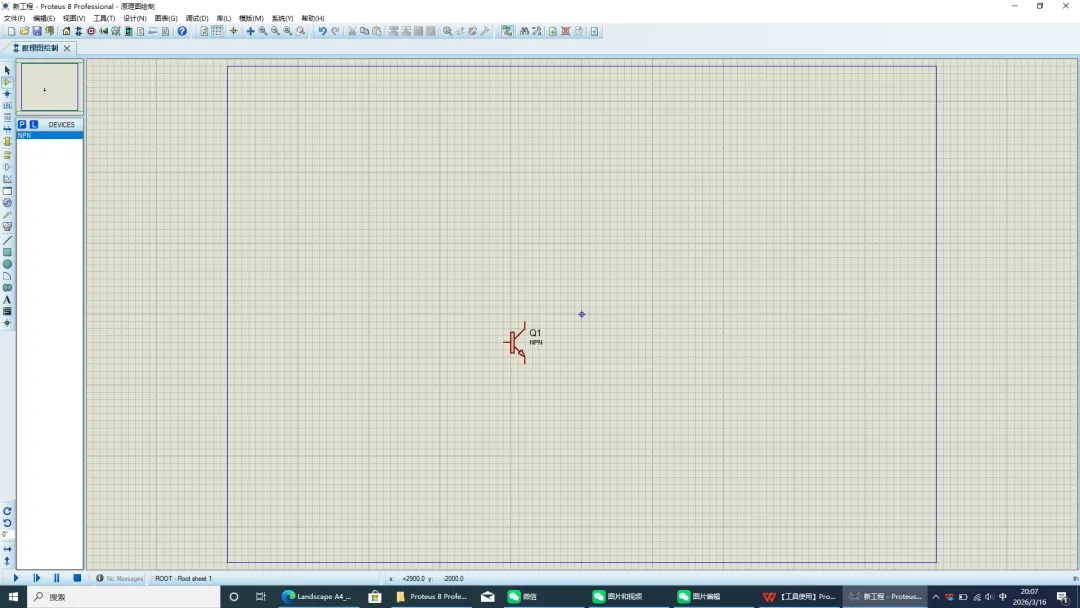

点击右下角的确定，然后在仿真图上单击，NPN型三极管即放到我们的仿真图上，如下所示：

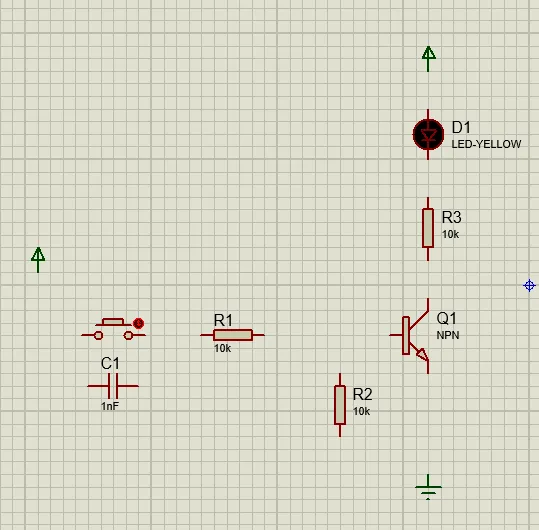

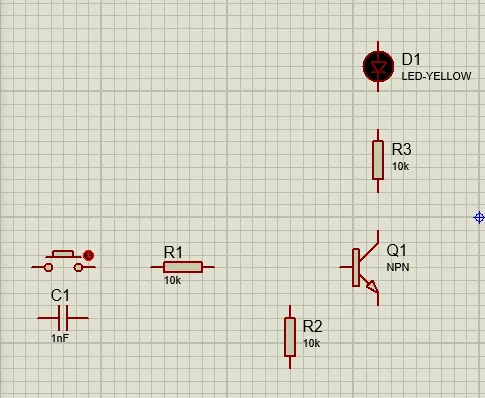

按照同样的方法，我们放置一个LED，三个电阻(Res),一个电容，一个开关(Button)，如下图：

接下来，我们点击软件左边的”终端模式”按钮；

会出现方框中的选择框，我们依次放上两个Power（直流电源正）和一个Ground（直流电源地），

如下图所示：

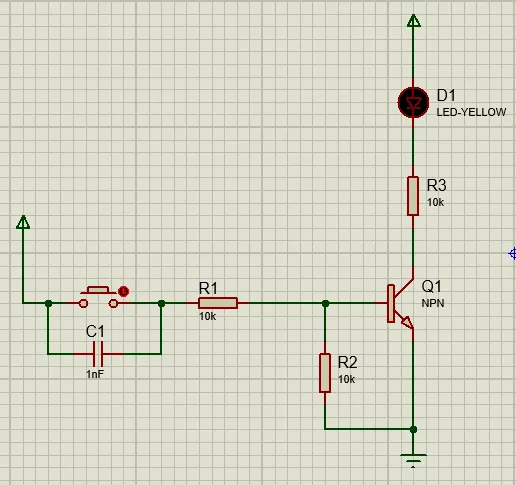

然后我们用鼠标左键点击放上去的元器件进行连线，连接后的电路图如下所示：

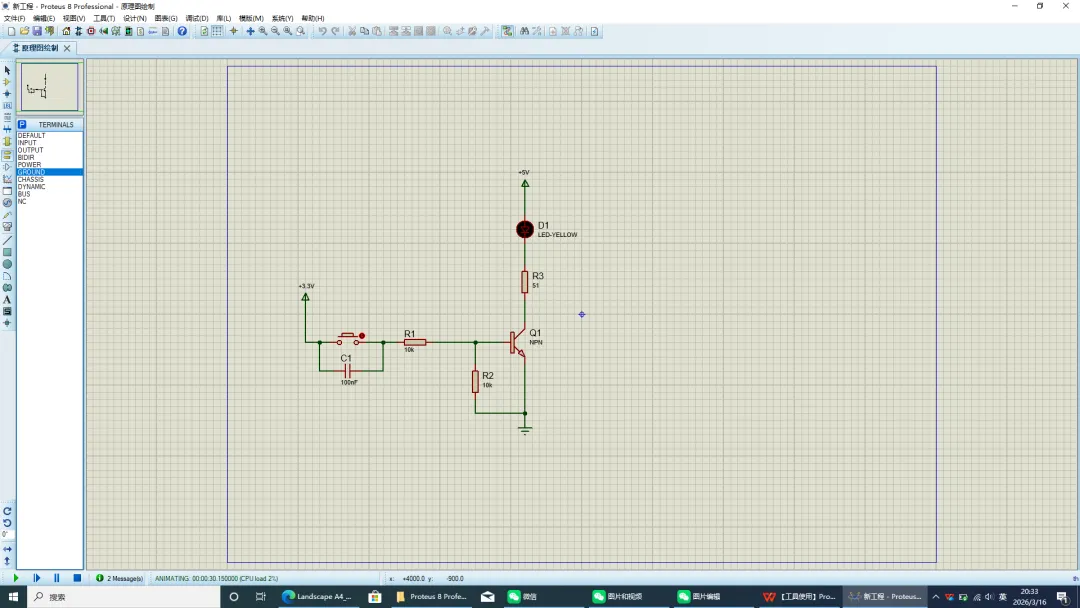

然后双击电源、电阻、电容编辑电源的电压和电阻、电容的值，如下图所示：

至此，我们的仿真电路图绘制完毕！

3、进行电路图的仿真

仿真电路搭建完成之后，在左下方有仿真控制按钮，如下图。

这四个按钮的作用依次如下：

：运行仿真

：由动态帧运行仿真器

：暂停

：停止

单击运行仿真按钮，即可进行仿真（按钮由蓝色变为绿色，即为进入仿真），如下图：

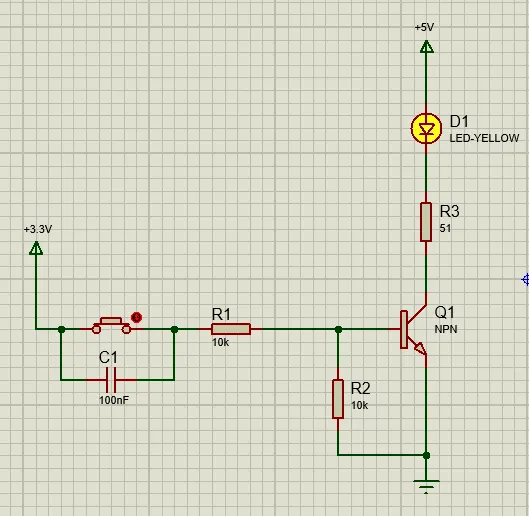

此时，我们用鼠标点击电路图中的button即可看到LED灯由暗变亮：
