面向ArcGIS的CAD实体填充导出工具升级:新增多用地标准与真彩色支持

工具升级核心：多标准适配与真彩色修复

此次对原有“面向ArcGIS的CAD实体填充导出工具”的升级，主要围绕两个关键技术痛点展开，旨在提升工具的实用性、规范性与输出质量。

1. 多用地/用海制图标准的内置与参数化选择

• 解决的问题：在国土空间规划工作中，国家、省、市可能颁布不同的制图规范，对同一地类（如“0101水田”）的颜色定义存在差异。之前工具固定一个白色，无法灵活应对多标准出图需求，需用户手动二次修改，极易出错且效率低下。

• 技术实现：

• 在工具代码中内置了多套完整的颜色映射字典，如《国土空间规划制图规范(征求意见稿)》（2025）、福建村庄规划标准等。每套字典均以“地类编码”、“地类名称”及其组合作为键，以标准RGB元组(R, G, B)为值，确保了映射的准确性和完备性。

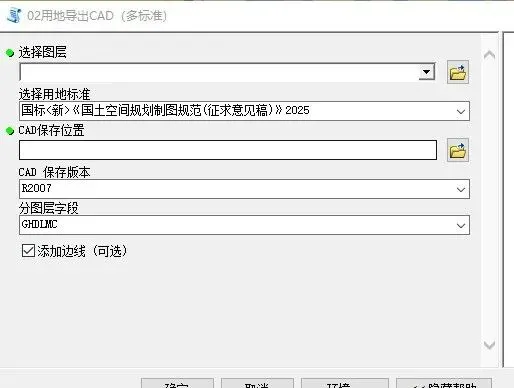

• 在工具界面新增“选择用地标准”参数，让用户在执前即可选定本次输出所遵循的颜色规范。

• 工具的核心查询函数 get_rgb_by_layer_code被重构，能够接收用户的选择参数，并动态地从对应的颜色字典中检索RGB值。这使得工具核心逻辑与具体标准解耦，架构上支持未来便捷地扩展第三套、第四套颜色标准。

2. 彻底解决ezdxf0.8.8图层真彩色（True Color）设置难题

• 解决的问题：ezdxf0.8.8库在创建图层并设置颜色时，默认使用ACI索引色。虽然支持真彩色，但其接口和DXF文件结构中对真彩色（组码420）的处理方式，可能与部分CAD软件（尤其是某些国产CAD）的解析逻辑存在微妙的兼容性问题，导致在CAD中打开的图层颜色并非代码设定的RGB值，出现颜色失真。

• 技术实现：

• 此问题的解决深度依赖于对DXF文件格式的深入了解。因ezdxf0.8.8较旧，无法依赖其API来设置颜色，而是采用了“框架-数据分离”与“底层修补”的策略。

工具的其他关键技术特性（巩固与增强）：

1. 环境智能自治：工具仍包含自动部署模块，可解决ArcGIS 10.x封闭环境下安装setuptools, pip, ezdxf(0.8.8) 的依赖问题，实现“开箱即用”。

2. “框架-数据”分离的稳健生成：最大程度避免了因依赖库内部实现变动而带来的兼容性风险。

3. 增强的实用性功能：

• 属性驱动分层：可将GIS要素的某个属性字段值（如地类编码“0701”）作为DXF图层名，实现自动分类组织。

• 边界复合输出：除生成HATCH填充外，可选择同时生成闭合的LWPOLYLINE边界线，满足特定制图或标注需求。

• 自适应图形范围：自动计算所有输入要素的包络矩形，并设置为DXF文件的图形界限，确保在CAD中打开时内容完整显示在视图中。

总结与交流点：

此次升级将工具从一个“可用的转换器”提升为一个“智能的、符合专业规范的出图管线”。其技术价值在于：

• 将制图规范编码化：把文字性的颜色标准转化为可执行代码，减少了人工判读误差。

• 攻克了跨软件颜色兼容性的细节难题：通过对DXF格式的深入操作，解决了真彩色输出最后一公里的问题。

• 提供了可扩展的参数化框架：为集成更多地方或行业标准打下了良好基础。

这是一个典型的针对具体生产痛点（多标准、颜色失真），结合对文件格式的深入研究，在现有工具链上进行精准增强的案例。其思路对于解决GIS与CAD及其他专业软件间数据互操作时的“细节魔鬼”问题，具有参考意义。

如果您对工具中“真彩色修复”的具体代码实现、多标准字典的数据结构设计，或“框架-数据”分离策略的更多细节有兴趣，我们可以就此进行更深入的探讨。
