“纬地BIM 3.0解决方案”系列软件全面再升级通知——V9.09版本再升级

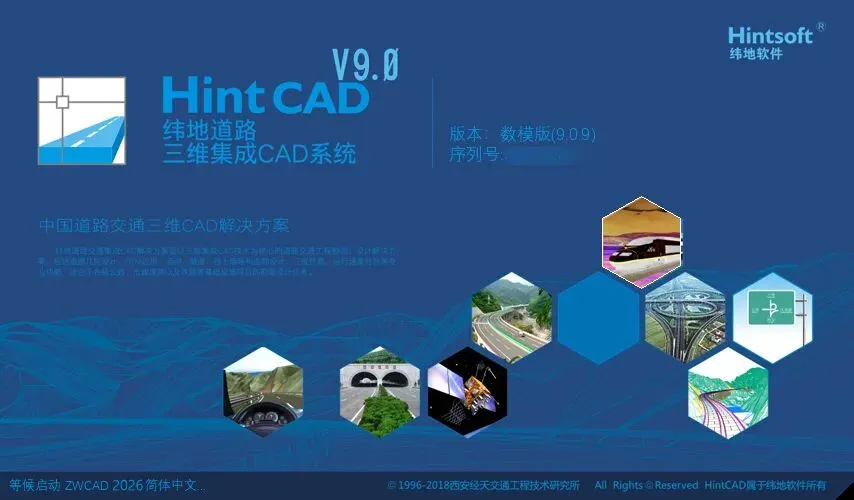

一、纬地道路三维集成CAD系统（HintCAD v9.09）

1. 增加对国产浩辰CAD 2026的支持。

2. 在设计向导配置文件（HWizard.ini）中，增加土石分类参数设置、用地界宽度等参数设置。

3. 在场地平整模块配置文件（HEarthwork.ini）增加字高参数设置功能，满足用户自定义控制标注字高的需求。

4. 在路线构造物标注模块，增加支持系统自动提取涵洞软件设计数据进行涵洞平面图的标注功能。

5. 智能横断面设计模块：

(1) 改进横断面设计中，对分离路基标准断面复制过程中操作稳定性问题。

(2) 优化横断面设计模块算法，显著提升大数据量横断面地面线的设计处理速度（横断面地面线支持3千采样点以上）。

(3) 高低路基有挡墙断面时，新增可调整分离路基中间边坡坡率的功能。

(4) 优化改进分离路基断面设计功能，处理远距离高低路基时判断异常的问题。

(5) 修复中望CAD环境下，删除清表后的挖台阶显示错误及特性参数显示问题。

(6) 优化修改边沟部件后沟底位置数据不保存的问题。

(7) 进一步优化提升横断面智能设计模块的稳定性。

6. 其他功能模块：

(1) 改进在不同项目之间频繁切换时，纵断面设计偶发系统异常的问题。

(2) 优化连接部图绘制，增加通过设置不同颜色实现不同项目线条颜色绘制的需求。

(3) 优化非标准比例图框，排除横断面绘图、纵断面绘图字体大小偶发异常的问题。

(4) 优化路基设计计算功能，排除修改断链时因文件数据转换不全导致出现错误提示的问题。

(5) 修复特殊情况下，运行设计向导过程中偶有提示遇到不适当参数的问题。

(6) 修复低等级直曲表中虚交点位置多出两个数据的问题。

(7) 优化智能纵断面设计，排除没有纵断面设计数据时、录入标高控制点出现程序异常退出的问题。

(8) 优化输出三列桩号用地表功能，排除从第二页开始的累计用地面积值偶有出错的问题。

二、纬地工程BIM交互设计平台系统（HintBIM v3.09）

1. 新增功能

(1) 新增高清视频录制功能。基于该功能可以直接录制用户操作过程、三维动画展示、模拟行车漫游等，同时录制过程支持暂停和继续录制、一键导出高清动画视频等功能。

(2) 新增导入单个OSGB模型功能。在原有的模型导入功能中，除了支持既有的*.fbx、*.obj格式，新增支持*.osgb格式的模型。

(3) 新增生成截水沟功能。基于路基模型，可一键自动生成多个项目的截水沟模型。

(4) 新增生成路面结构层功能。用户可以自由定义路面结构层各分层厚度及材料类型，并自动生成多个项目的路面结构层模型。

(5) 新增模型全屏显示功能。加强全屏动画展示及视频录制，提升显示效果。

(6) 在视频输出功能中，新增帧率输入和高清动画控制的选项，用户可根据实际需求输出更高质量的视频。

(7) 材质设置窗口新增背面渲染的选项。系统默认启用背面剔除功能，即不绘制背面以提升渲染速度，如果部分模型需要显示背面，可在材质设置里打开即可。

(8) 制作动画时，新增视轴向上控制功能。启用后操作动画将忽略绕屏幕旋转，系统始终保持路面水平。

(9) 新增模型默认材质贴图的编辑功能。用户可通过此功能直观的修改所有专业模型的默认材质，无需再手工修改材质配置文件。

(10) 新增局部聚光灯正常浏览和动画时的开关功能，用户可据实际需求进行灯光开关控制，从而得到不同光照效果。

(11) 增加太阳光照方向的设置功能。用户可自由设置太阳光照方向以实现所需的效果。

(12) 在桥梁建模功能中，新增轻型桥台结构、新增桥梁起终点桩号控制以及是否设置起终点桥墩的功能。

(13) 新增路基边缘地形修剪功能。主要用于解决倾斜摄影模型叠加路基模型自动剪切后，路基边缘产生的大量植被被剪切出现的竖直面问题。

(14) 新增视图导航功能。系统自动实时记录历史视图位置信息，用户在浏览过程中可随时回退到任意历史视图位置。

2. 优化功能

(1) 优化模型与地面求交计算功能，排除剪切地面模型后偶尔出现的小细条空洞或剪切框边缘出现竖直小细条的问题。

(2) 修复涵洞模型洞口在某些特殊情况下偶有出现显示异常的问题。

(3) 优化模型导入功能。优化后的模型导入均可在空文档下直接导入，便于直接打开浏览第三方的模型。

(4) 优化路基剪切的功能。增加多种剪切选项，增加仅剪切边坡的功能，使得用户修改互通模型更加快捷高效。

(5) 优化平交口建模功能，排除曲线段平交口建模偶有出现异常的问题。

(6) 修复部分特殊路基模型建模时偶有出现路面宽度异常的问题。

(7) 优化模型压缩功能，在不影响读写速度前提下进一步减小模型体积，使导入OSGB模型后与原始模型大小基本相当。

(8) 优化创建截水沟模型的功能，当ctr控制文件内没有截水沟数据时，系统自动弹出默认截水沟数据的输入界面，通过输入数据来创建截水沟模型。

(9) 优化批量创建涵洞模型的功能。由于部分项目的涵洞涵底标高并非实际高程，导致创建的涵洞模型与实际地形有较大出入，系统增加了自动计算涵底标高和纵坡功能，系统自动根据涵洞所在地面计算合适的涵底标高和纵坡后再生成涵洞模型，避免了用户的二次修改。

(10) 优化系统录制动画的功能，排除了在某些显卡上录制高分辨率动画失败的问题。

(11) 优化系统与交安软件交互设计的功能，排除重新生成全部模型后偶有出现BIM平台异常退出的问题。

(12) 优化导入项目数据生成模型默认使用3dr边坡的功能。当导入项目后，使用平纵面编辑和边坡编辑后将删除原有3dr数据，由程序自动按控制参数数据进行横断面计算，当内插断面查找到的最近断面没有边坡时，系统将自动使用控制参数数据进行横断面计算产生边坡，以解决斜交桥头边坡绘制的问题。

(13) 修复混凝土护栏材质颜色显示异常的问题。

(14) 优化挡墙建模功能。当使用挡墙模块创建模型时，系统自动将该范围内的原横断面创建的挡墙模型删除。

(15) 修复某些特殊情况下，进行路基建模偶有出现系统死机的问题。

(16) 优化桥梁自动建模功能。排除桥头锥坡在实景三维模型中受植被影响出现建模错乱的问题；另对桩柱式墩台增加了桩柱间距的设置功能。

(17) 优化提升模型动态加载的稳定性，排除偶发的打开模型出错或显示混乱的问题。

(18) 优化动态拖动操作时，鼠标与模型的求交功能。排除动态拖动过程中偶发的鼠标无法捕捉抓取点的问题。

(19) 优化旋转模型的功能，排除模型旋转过程中偶发的显示消失问题。

(20) 全新修改路基模型剪切功能，将剪切框与被剪路基模型绑定，避免多个路基被剪切。

(21) 全新修改平交口自动创建功能。去掉自动创建所有平交口的功能，增加指定点创建平交口功能，避免自动创建时无法区分出入口等问题。

(22) 修复地面模型剪切时，在大三角形情况下剪切失败的问题。

(23) 修复拖动调整路基模型时，偶有出现标高异常的问题。

(24) 优化多项选择功能。增加被选中模型高亮显的功能，使用户选择的目标更清楚。

三、纬地工程外业调查手簿APP系统（HintWY v3.09）

1. 手机端修复识别奥维地图某些二维码失败的问题。

2. 优化提升地图后台加载速度。

3. 优化多媒体文件管理功能。增加调查对象与多媒体文件关联功能，增加多重组合查询多媒体功能。

4. 根据部分客户的外业调查统计表格模板样式，增加相应的图表关键字，并支持多种格式的外业调查图片的智能统计输出。

5. 优化导入KML文件功能，增加自动解析坐标系的功能。

6. 优化增强地图中的地名搜索功能，可以通过输入经纬度、桩号、地名等多种方式快速智能搜索并显示出任意地点位置的地图。

四、纬地挡土墙综合CAD系统（HintDQ v6.09）

1. 增加对浩辰CAD2026的支持。

2. 修复个别特殊项目的圬工数量表挖基数量出错的问题。

3. 修复拖动上挡墙墙高出现异常的问题。

4. 修复个别项目挡墙批量出图出现死机的情况。

5. 优化挡墙布设草图的分段功能，排除挡墙分段后出现重复挡墙段落的问题。

五、纬地交通与安全工程CAD系统（HintJT v5.09）

1. 增加对浩辰CAD2026的支持。

2. 优化在中分带宽度有渐变的情况下，系统自动根据中分带宽度智能绘制主线标线设计图。

3. 新增各种符号标线大样图、停车位大样图、停靠站大样图30多种。

4. 优化在特殊情况下，虚线与实线标线相接时没有对齐的问题。

5. 优化符号大样图的排版，使排版更紧凑实用。

6. 优化在标志版面中带有附加版面的特殊情况下，版面的大小调整为带附加板面整体大小的尺寸。

7. 优化细化各类成果图纸。（基础平面图、抱箍大样图、底衬大样图、横梁法兰盘大样、横梁连接断面图、横梁加劲肋大样图、方柱门架加劲法兰盘图)。

8. 修复护栏在未选择过渡段和端头情况下，不合并相同分段的问题。

9. 一般路段增加路缘带设置，根据路缘带重新计算分段。

10. 增加对不同分段的标准版面大样图绘制功能。

11. 增加波形梁护栏按照给定长度取整的功能。

12. 增加平面自动分图支持多行输出的功能。

13. 优化调整程序界面的菜单、子菜单中的文字显示大小效果。

14. 增加多柱式立柱可编辑输入根数的功能。

15. 优化截图功能，提高BIM平台中标志模型版面的文字清晰度。

16. 增加标志自动布设的模板修改功能，用户可在修改界面内快速自由定义各类布设模板。

17. 增加潮汐车道停止线。

18. 按新规范修复潮汐车道线和禁8标志版面。

19. 参照国家标准《波形梁钢护栏2025》更新所有护栏通用图。

20. 参照国家标准《道路交通标志和标线2025第三部分道路交通标线》更新所有标线，全面支持最新的交安标准。

21. 全面更新标志版面模板的设计功能，增加多个转换功能，可快速将用户已有CAD标志版面图转换为纬地标志版面模板。

22. 修复在特殊情况下偶有出现标志版面复制失败的问题。

23. 修改版面设计工具条的对齐功能，改为指定对齐点的方式。

24. 修改版面设计工具条的等间距布置功能，修改为自动确定基点的方式。

六、纬地公铁涵洞CAD系统（HintHD v5.09）

1. 增加对浩辰CAD2026的支持。

2. 全面优化各种类型涵洞的一字墙绘图、算量、建模，充分考虑了与台身重叠、与基础重叠等问题。

3. 优化涵长计算功能，涵长计算时考虑沉降缝宽度，避免在涵洞较长时因沉降缝较多而产生板块组合不合理的情况。

4. 简化明板涵、暗板涵整体现浇钢筋图的斜长筋参数，增加自动计算斜长筋根数的功能。

5. 增加明板涵、暗板涵的梯形板直筋和斜长筋组合布筋的方式。

6. 增加箱涵水平板上下厚度单独设置的功能。

7. 数量表增加设置外框为独立图层，便于用户设置表格样式。

8. 增加支撑梁斜向布置的功能。

9. 增加管涵接头的钢筋图。

10. 增加管涵接头设置功能，增加混凝土套环接头。

11. 项目参数里增加绘图时是否绘制排水沟的选项，以实现用户在涵洞设计时、参考排水沟位置设计进出口标高及位置的需求。

12. 增加有中分带情况下、自动计算中分带两侧标高并标注的功能。

13. 增加梯形板的多种箍筋布置方式，可设置多根箍筋，也可设置单箍筋与拉筋组合。

14. 优化涵洞导入功能，当涵底标高值异常时自动计算合理的标高。

15. 全新增加双击标注驱动图形刷新功能。生成布置图后，双击需要修改的标注将会显示为半透明背景色，用户即可在弹出的对话框或命令行内进行数据的修改，修改完后系统自动刷新当前布置图，并同步更新数据。

16. 全面优化通用图制作及套用功能，用户可自由定义套用的参数。

17. 增加通用图参数浏览功能，此功能可自动读取当前通用图表里的已定义参数，自动亮显未定义的参数，用户可自由选择需定义的通用图参数并复制到通用图表中。

18. 优化涵洞批量导入功能，将角度参数与界面统一。

19. 增加老版本自动备份功能。当项目数据为老版本时，系统打开项目时自动将.hda涵洞数据文件进行备份。

20. 全面调整程序数据管理方式，以支持更灵活的数据交换和扩展，优化后的数据结构支持涵洞的任意参数批量传递给其它涵洞，支持任意参数通过通用图进行提取。

21. 所有设计参数修改界面增加右键批量赋值功能。在任意参数上点击右键即可将此参数快速批量赋值给其它涵洞。

22. 全新修改参数批量粘贴功能，用户可自由指定任意一个或多个参数批量赋值给其它任意多个涵洞，以实现参数的批量化修改。

23. 增加通道路面结构层是否延伸到洞口功能，延伸后系统会自动根据洞口类型重算结构层数量。

24. 全面修改地面线提取功能，增加对DTM数模文件的支持。用户可直接在项目参数里设置DTM数模文件，添加涵洞时会自动从DTM内提取相应角度的地面线，并同时提取相应桩号的地面标高增加到纵断面地面线文件中。当从DTM文件提取数据失败时，会自动从横断面文件中再次提取地面线。同时增加是否优先从DTM提取数据的选项，此参数用于控制当横断面文件中已有对应桩号地面线时是否需要直接使用该地面线。

25. 全面优化一字墙和涵身重叠时工程量的统计功能。增加控制选项，用户可选择重叠时是否使用一字墙。当选择使用一字墙时，涵身的工程量自动去掉与一字墙重叠部分的体积；当选择不使用一字墙时，一字墙的工程量自动去掉与涵身重叠的部分，并将重叠部分的工程量计入涵身的工程量中，便于满足不同用户的实际需求。

26. 增加坡度标注和坐标标注的精度控制参数。

27. 增加绘制布置图时是否自动缩放视图的设置。

28. 增加暗板涵填土高计算是否使用跨中板厚进行计算的设置。

29. 增加标注平面坐标的坐标系设置参数

30. 所有填充增加设置独立图层以便于用户进行控制。

31. 增加钢筋大样图是否自动打断功能，目前主要针对箱涵钢筋大样图。

32. 箱涵、拱涵增加涵身是否进行防腐处理的功能。

33. 增加标注路基排水沟沟底标高的功能。

34. 增加标注标高时是否带引线的设置。

35. 优化使用洞口标高计算涵长的功能。当涵洞位于挖方时，控制挖方侧涵长等于该侧路基宽度，避免出现计算失败的情况。

36. 增加跌水井洞口的排水沟是否与井身同高的设置功能。

七、纬地公铁隧道设计系统（HintSD v6.09）

1. 增加对浩辰CAD2026的支持。

2. 围岩分级增加亚级分类。

3. 优化明洞回填数量的计算功能。

4. 优化工程数量表汇总计算的功能。

八、纬地数字交通与工程仿真平台系统（HintVR v6.09）

1. 增强优化地面实景贴图功能，并对贴图对话框的文件过滤功能进行优化，提高操作的便捷性与准确性。

2. 大幅优化提升地面实景贴图的贴图速度，支持CPU多核处理贴图。

3. 修正某些项目导入倾斜摄影实景模型时显示不完整的问题。

4. 修正导入某些倾斜摄影模型后系统异常的问题。

5. 修正导入正射影像模型出现地面层丢失的问题。

6. 修正大桩号进度条的显示问题。

7. 修正摄像路径设置的显示问题，并显示为曲线。

8. 修复读入BIM模型的颜色显示问题。

九、纬地公路路线安全性分析系统（HintSF v5.09）

1. 增加反向运行速度图从小桩号到大桩号的绘图功能。

2. 增强对国产中望CAD平台的支持。

3. 增加对浩辰CAD平台的支持。
