SATEMPro发布新插件“导入zondtem反演结果”
SATEMPro官方网站发布新插件“导入zondtem反演结果”，用户可通过官网直接下载使用。
01 插件简介
import_zondtem_result.py 是toolBox插件，用于读取 ZondTEM 反演导出结果（.xls/.xlsx），并提供多测线联动可视化、导出预览与 HDF5 汇总导入。
02 从zondtem1d导出反演结果

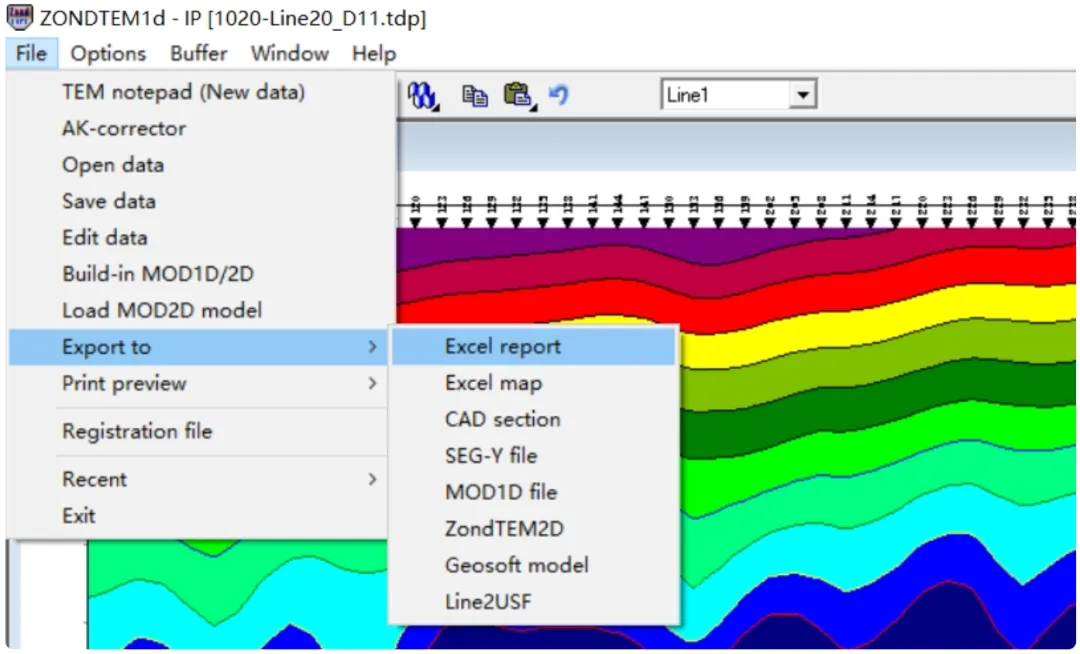

(1) 打开zondtem1d反演工程文件（*.tdp），点击”File” -> “Export to” -> “Excel report”

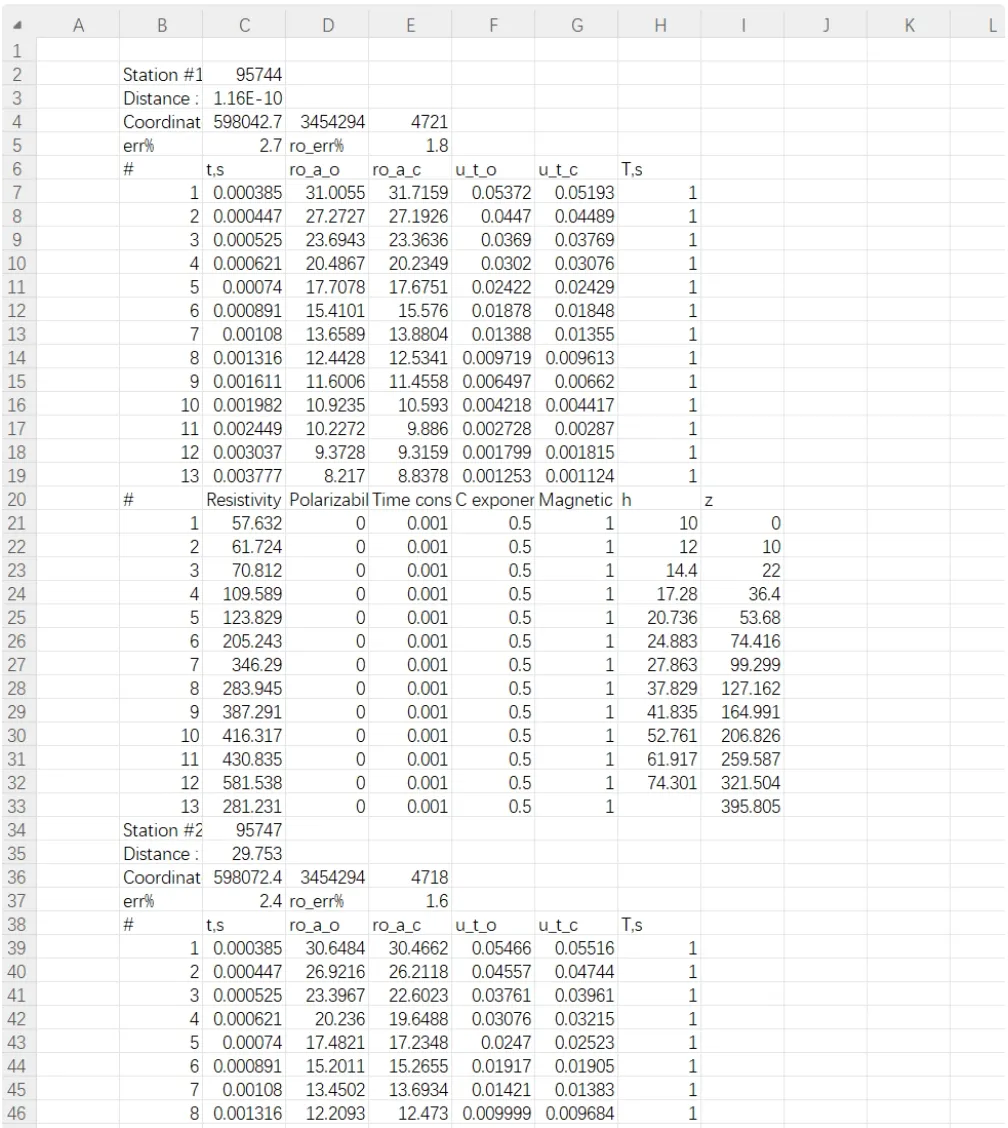

(2) 文件内容如下图所示：
(3)将测区所有测线的反演结果导出到同一个文件夹中，建议导出文件名称与测线名相同；
03 输入与读取
（1）支持格式
– Excel：.xls / .xlsx
– 解析失败会给出可读错误并终止本次读取。
（2）入口行为
点击输入框右侧 …：
– File：选择单个文件并立即读取。
– Folder：扫描目录内 .xls/.xlsx，弹出可勾选列表（默认全选），确认后读取所选文件。
（3）文件夹 Folder 模式规则
– 同名测线（去后缀）自动补 (2) / (3) …。
– 至少选择一个文件，否则不继续。
04 主界面与图形
（1）顶部控件
– 输入路径框
– Line 下拉（测线）
– Station 下拉（测点）
– 右侧工具栏按钮：绘图参数设置、导出预览、导入项目数据库
（2）图形布局
– 上部：Response（左）+ Misfit（右上）+ Multi-channel（右下）
– 下部：Section
– 支持调整区域比例。

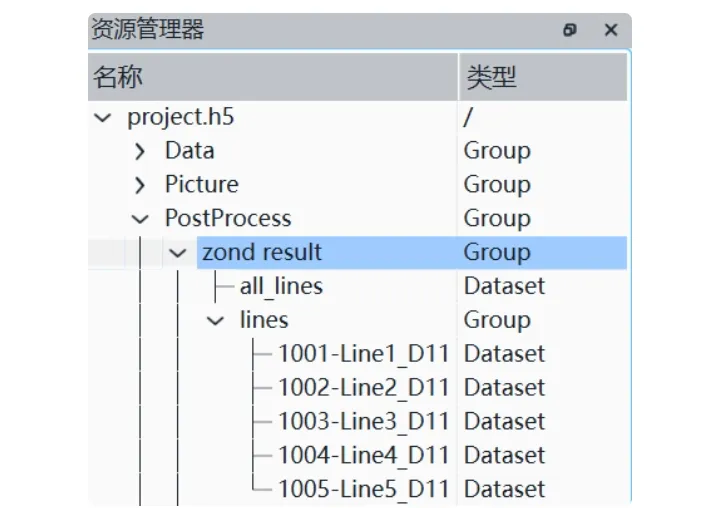

05 汇总导入HDF5
（1）入口
– 点击右侧工具栏“导入 HDF5”按钮。
– 弹出目标路径输入框，默认值：/PostProcess/zond result。
（2）写入前覆盖逻辑
– 若目标路径已存在，会弹窗询问是否覆盖。
– 选择覆盖：先删除该路径对应 group/dataset，再重新写入。
– 选择取消：不写入。
（3）数据提取与列定义
– all_lines（5 列）：X, Y, Z, Resistivity, log10(Resistivity)
– lines/<line>（6 列）：Distance, X, Y, Z, Resistivity, log10(Resistivity)
说明：单测线数据集首列为 Distance。
（4）元信息结构
目标组：/PostProcess/zond result（或用户自定义路径）
– zond result 组属性：
○ write_time：写入时间
○ source_folder：原始数据所在路径
○ line_count：测线数量
不再写入：columns、row_count。
– all_lines 属性：
○Column Names = [“X”, “Y”, “Z”, “Resistivity”, “log10(Resistivity)”]：列名
○ Units = [“m”, “m”, “m”, “ohm-m”, “lg(ohm-m)”]：列单位
– lines/<line> 属性：
○ line_name：测线名称
○ source_file：测线原始文件完整路径
○Column Names = [“Distance”, “X”, “Y”, “Z”, “Resistivity”, “log10(Resistivity)”]：列名
○ Units = [“m”, “m”, “m”, “m”, “ohm-m”, “lg(ohm-m)”]：列单位

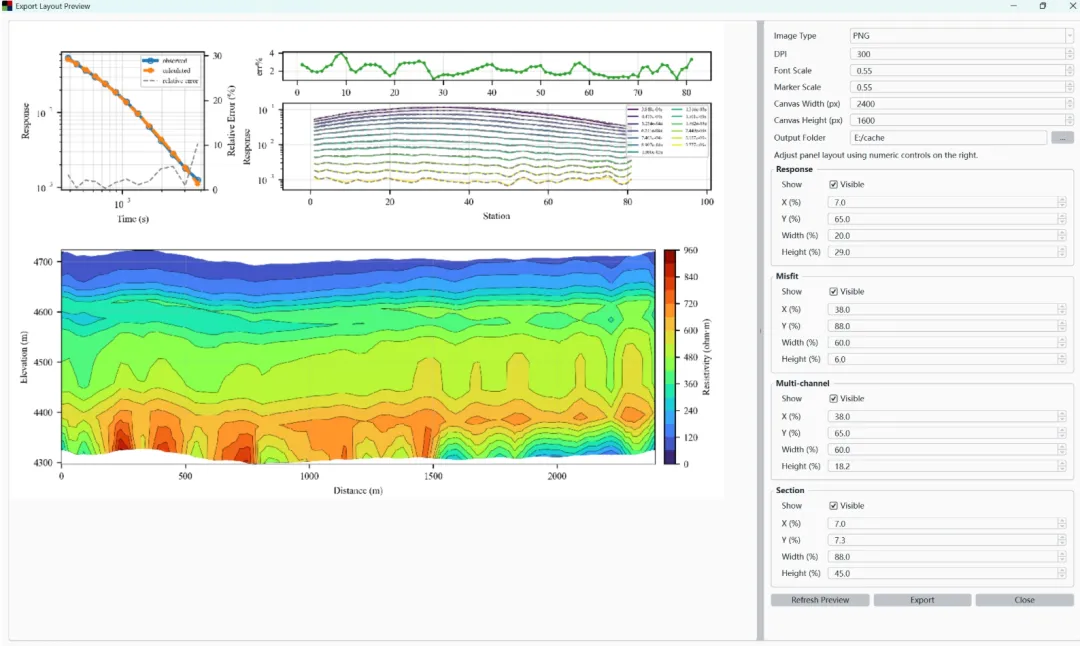

06 打印布局（导出预览）功能说明
（1）入口与用途
– 入口：主界面右侧工具栏“导出预览”按钮。
– 用途：在导出前统一设置四类子图（Response / Misfit / Multi-channel / Section）的版式与导出参数。
（2）预览与导出规则
– 预览和导出使用同一套 Agg 渲染流程。
– Canvas Width/Height (px) 直接定义输出图像像素尺寸。
– DPI 表示在每英寸长度上可以打印或显示的点数。
– Font Scale 字体整体缩放。
– Marker Scale 散点大小整体缩放。
（3）布局参数（四图通用）
每个子图都可设置：
– Visible：是否显示该子图。
–X (%)：子图左边界位置（相对画布百分比）。
– Y (%)：子图下边界位置（相对画布百分比）。
– Width (%)：子图宽度占比。
– Height (%)：子图高度占比。
说明：
– 以上四项即最终布局参数，按当前值直接渲染。
– 若子图重叠，需通过数值调整并用 Refresh Preview 验证。
（4）预览交互
– Ctrl + 鼠标滚轮：缩放预览图像。
– 鼠标中键拖拽：平移预览区域。
– Refresh Preview：按当前参数重新渲染预览。
（5）导出行为
– 支持格式：PNG / JPG / TIF / SVG / PDF。
– 输出目录：Output Folder。
– 文件名：按测线原始文件名生成。
– 多测线时自动批量导出。
（6）重名与进度
– 导出前检测重名文件。
– 若存在重名，会询问“覆盖 / 不覆盖 / 取消”。
– 选择“不覆盖”时，自动追加 _2/_3/… 后缀。
– 导出过程显示进度条，可取消；结束后弹窗汇总成功/失败数量。
详细资料
https://www.yuque.com/sunhuaifeng/satem/nvpw6cw3o4ukcltv
