Nature Com. | 可持续且经济高效的打印混凝土-夜雨聆风

Nature Com. | 可持续且经济高效的打印混凝土

#NatureCommunications #普渡大学 #3D打印 #混凝土 #可持续评估 #低碳材料 #生命周期评估 #成本控制

点击公众号关注我们

文献速读

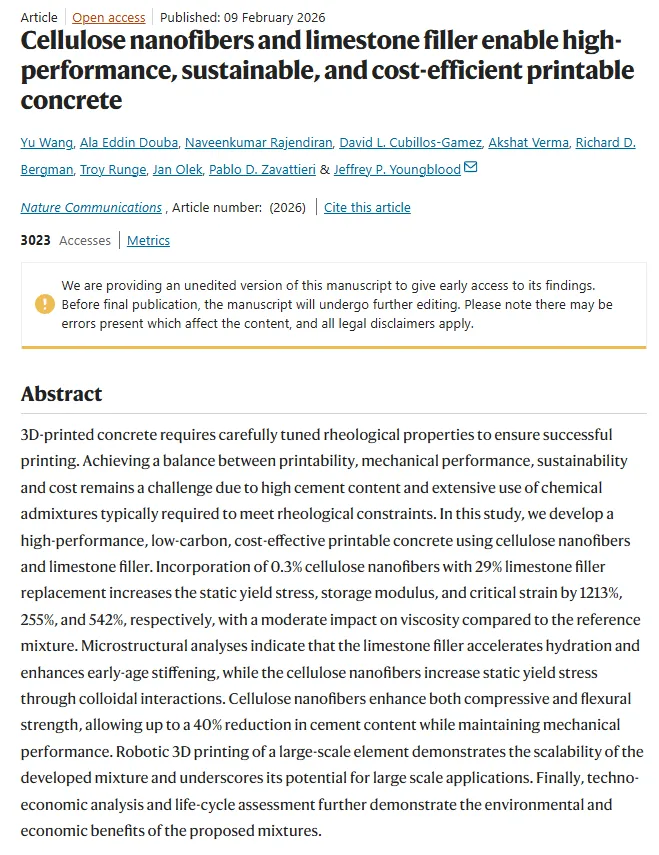

普渡大学Youngblood团队在《Nature》子刊发表题为 “纤维素纳米纤维与石灰石填料实现高性能、可持续且经济高效的可打印混凝土(Cellulose Nanofibers and Limestone Filler Enable High-Performance, Sustainable, and Cost-Efficient Printable Concrete)” 的研究论文。

摘要（中文）

3D打印混凝土对流变性能有着极为严苛的要求，材料在挤出时需要保持较低的黏度以便泵送，而在沉积后又须具备足够高的屈服应力来支撑上层结构。当前的可打印混凝土普遍依赖高水泥用量和大量化学外加剂来满足上述流变需求，导致成本高昂、碳排放居高不下，且可打印性、力学性能与可持续性之间难以兼顾。本研究提出将纤维素纳米纤维（CNF）与石灰石填料（LF）协同使用的新策略，在29%LF替代水泥基础上仅添加0.3%CNF，即可使静态屈服应力提高1213%、储能模量提高255%、临界应变提高542%，而黏度增幅相对温和。微观结构分析揭示了两种材料的协同机制：LF通过加速水化反应促进早期硬化，CNF通过胶体相互作用提升屈服应力。在硬化性能方面，CNF同时增强了抗压和抗折强度，有效补偿了高比例LF替代带来的稀释效应，使水泥总替代量可达40%而不损失力学性能。通过机器人3D打印直径0.5米、带25度悬挑的大型空心柱验证了该配方的可扩展性，其打印层数远超两种市售高性能3D打印材料。技术经济分析和生命周期评估进一步证实该配方最低售价降低12.1%，全球变暖影响降低34.4%，展现了显著的环境和经济优势。

主要创新点

材料协同策略的创新：首次将纤维素纳米纤维（CNF）与石灰石填料（LF）协同应用于3D打印混凝土体系，仅需添加0.3%的CNF即可使静态屈服应力提升约9倍，同时LF的加入有效提高了储能模量和结构化速率，两者协同实现了在不显著增加黏度的前提下大幅改善流变性能，突破了传统依赖高水泥用量和大量化学外加剂的技术路径。
协同机制的系统揭示：通过流变学、等温量热法、Zeta电位、XRD和SEM等多尺度表征，阐明了LF通过加速水化促进刚性网络形成、CNF通过胶体相互作用与水泥颗粒静电吸附提升屈服应力的双机制。
可持续性与经济性的全面验证：本研究不仅通过机器人打印大型复杂悬挑结构验证了材料的工程可行性，还通过技术经济分析（TEA）和全生命周期评估（LCA）量化了环境与经济效益。CNF被证实为提高静态屈服应力最高效且最经济的添加剂——实现100%屈服应力提升仅需0.04%掺量，每吨水泥成本仅增3.59美元，全球变暖影响降低34.4%，最低售价降低12.1%。

主要研究内容

水泥和混凝土生产约占全球人为二氧化碳排放量的8%，随着城市化推进这一问题将进一步加剧。3D打印混凝土因可加速施工、省去模板、减少浪费而备受关注，但其流变性能要求严苛：挤出时需低黏度，沉积后需高屈服应力。当前方案依赖高水泥用量和大量化学外加剂，不仅推高成本和碳排放，且许多添加剂在提高屈服应力的同时也大幅增加黏度，损害挤出性能。一些主动流变控制方法虽有效但需额外设备和复杂工艺控制，且可能影响硬化性能。如何在不引入复杂工艺的前提下开发兼具优异流变性能、力学强度、低碳和低成本的可打印混凝土，是制约该技术大规模应用的关键问题。

针对上述问题，本研究选择CNF和LF作为核心改性材料，采用多尺度实验表征体系：流变学测试（预剪切、滞回环、小振幅振荡扫描、结构化速率）评估关键流变参数；等温量热法、Zeta电位、XRD和SEM探究微观机理；抗压和抗折强度测试结合热重分析和孔隙率测试探究硬化机理；小尺度和大尺度3D打印验证可打印性；TEA和LCA量化经济与环境效益。

流变性能研究结果显示，CNF与LF的协同作用对可打印混凝土的新拌性能产生了显著的正向效果。如图1所示，PLC-LF29-CNF0.3配方的静态屈服应力相比基准配方提高了1213%，而黏度增幅仅138.2%（对比不含LF时的302.8%），这种高屈服应力与适中黏度的组合对3D打印至关重要。LF替代使储能模量增加302%，结构化速率也显著提高，有利于打印层的快速硬化和形状稳定。如图2所示，微观机理分析揭示了两种材料的协同机制：LF通过填充效应和加速水化促进刚性网络形成，CNF凭借强阴离子表面电荷（-27 mV）与近中性水泥颗粒（-3.7 mV）发生静电吸附，通过胶体相互作用增强屈服应力。XRD分析未发现新结晶相，表明CNF和LF的引入不会产生新的化学反应。SEM观察到CNF分散在水泥基体中并桥接微孔和微裂缝。两者分别从刚性相互作用和胶体相互作用两个维度协同提升了体系的流变性能。

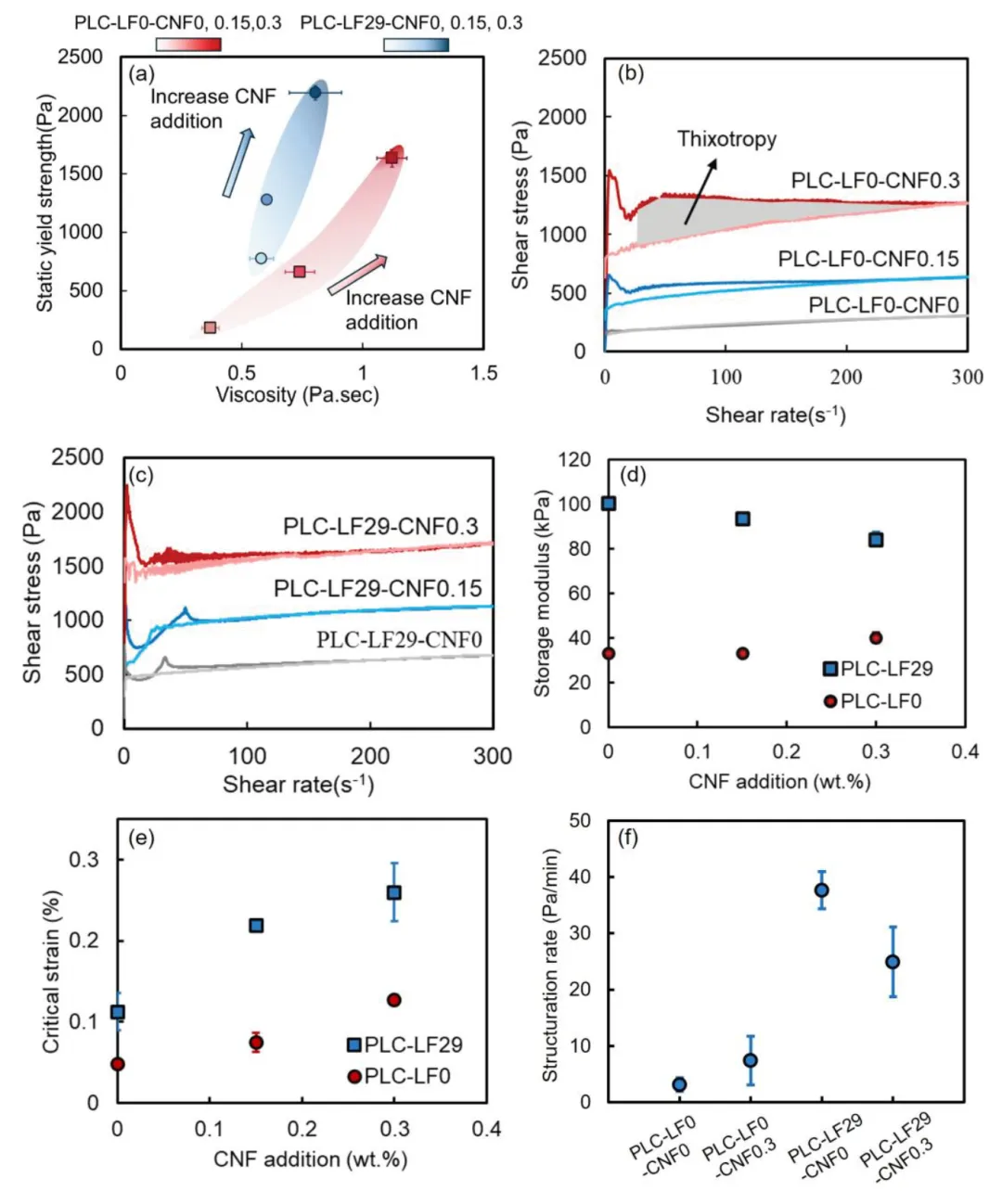

图1. PLC-LF-CNF浆体流变性能分析

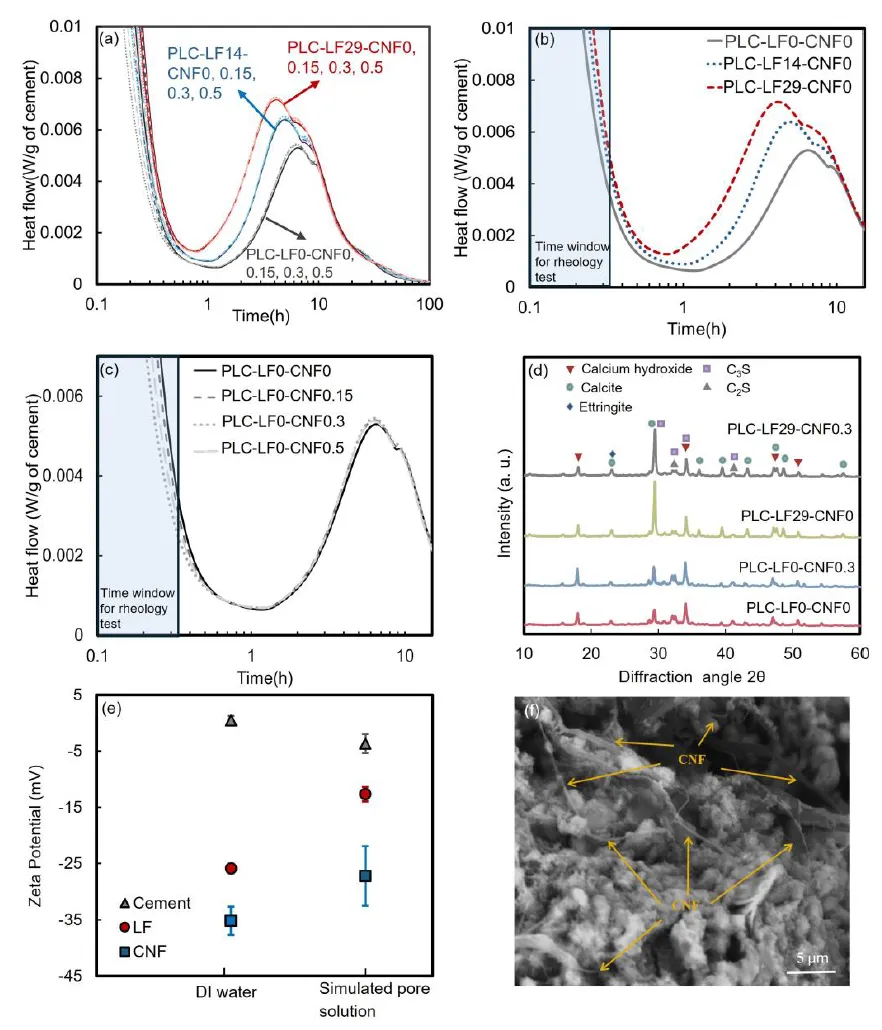

图2. PLC-LF-CNF混合物的物理化学与微观结构分析

3D打印验证实验展示了配方的实用潜力。如图3所示，小尺度打印约45度悬挑空心柱时，基准配方仅打印3层即失败，PLC-LF29-CNF0.3成功打印46层。大尺度机器人打印直径0.5米、25度悬挑空心柱时，该配方打印78层，而两种市售高性能3D打印材料分别仅打印18层和8层。如图4所示，力学性能方面，添加0.3%CNF使PLC-LF29配方抗压强度提高18.7%，达到与基准配方相当的水平，抗折强度也有类似趋势。CNF的强度增强归因于其与水泥基体的缠结及对微裂缝的桥接作用，而非促进水化或填充孔隙。

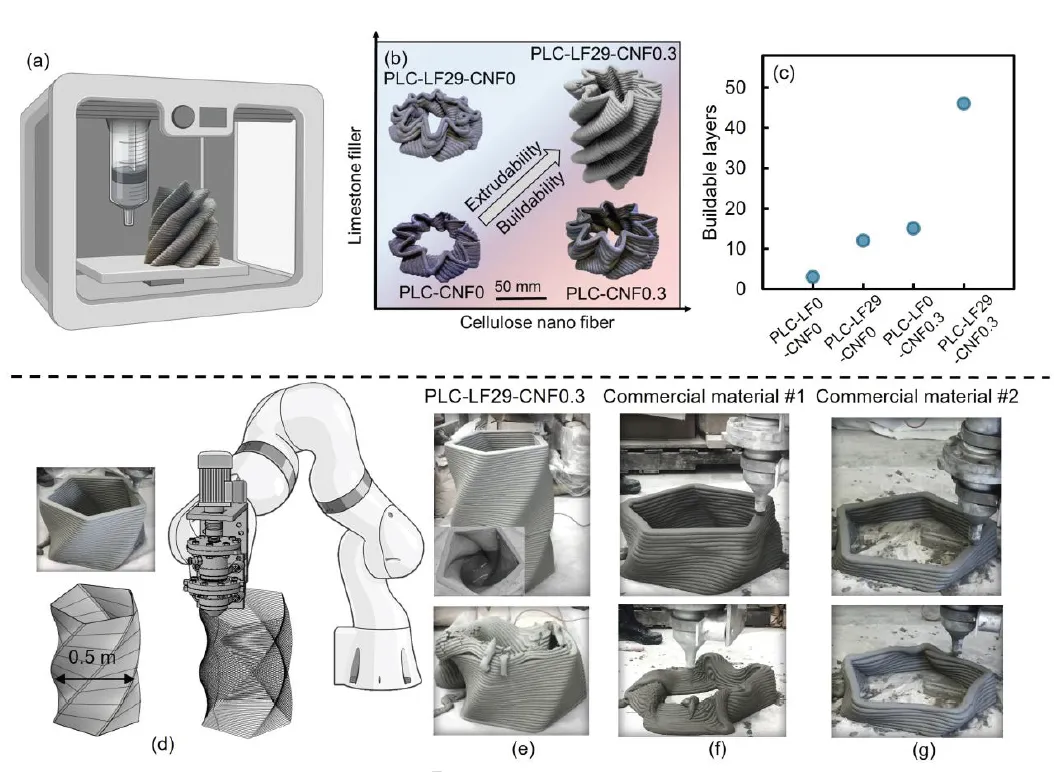

图3. 多尺度3D打印演示

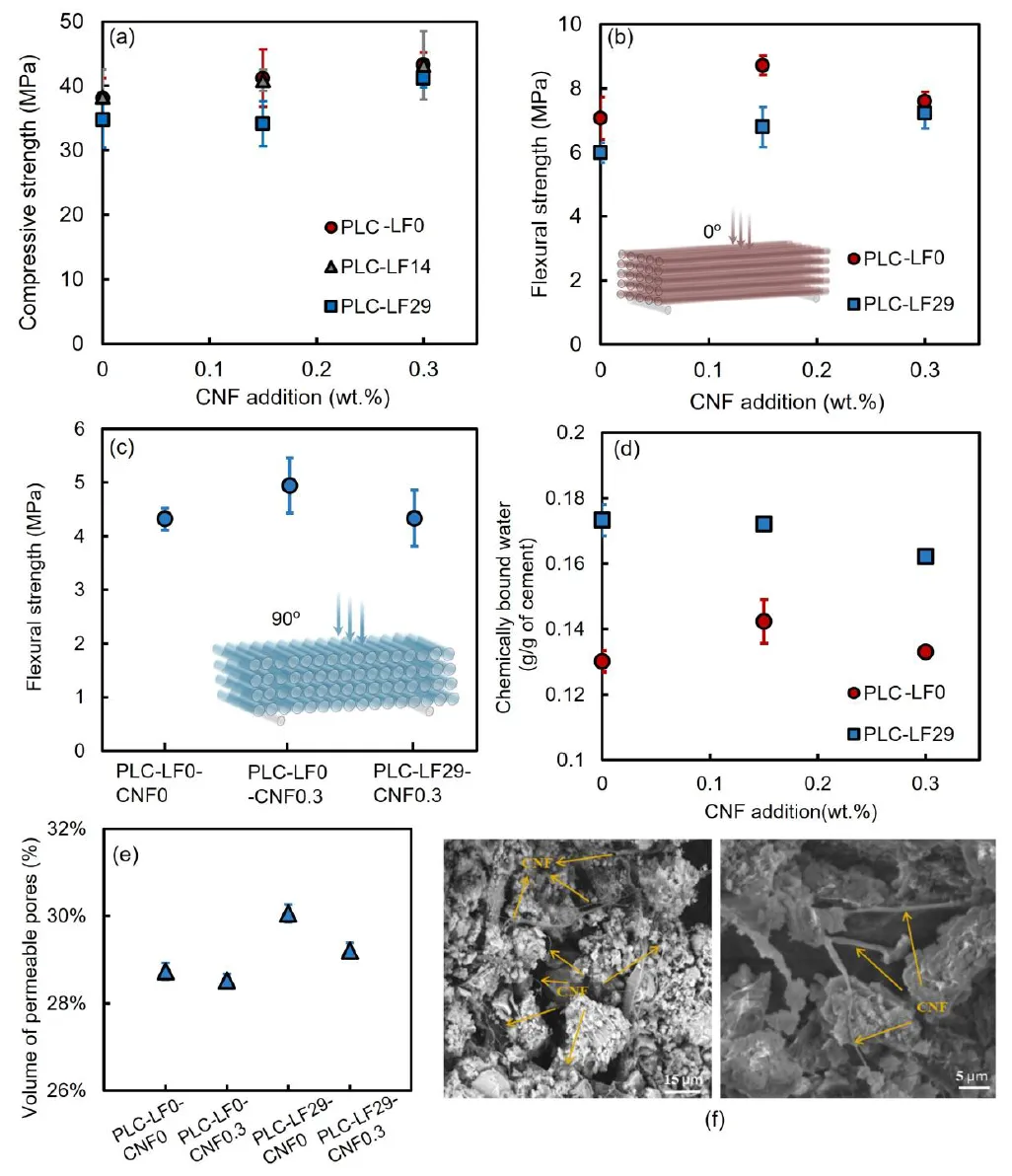

图4. 力学性能与微观结构

技术经济分析和生命周期评估为配方的大规模应用前景提供了有力的数据支撑。如图5所示，水泥生产贡献了88%的全球变暖影响，而CNF仅占2.9%。以抗压强度为功能单元，PLC-LF29-CNF0.3的全球变暖影响降低34.4%，最低售价降低12.12%。与其他添加剂的对比分析表明，CNF是实现100%静态屈服应力提升所需掺量最低（仅0.04%）且成本最低（每吨水泥仅3.59美元）的添加剂。与文献中报道的15种3D打印混凝土配方相比，本研究原材料的碳足迹和成本均更低，且先前研究未能展示打印复杂悬挑结构的能力。总体而言，本研究从材料科学、打印工艺和全生命周期三个维度论证了CNF与LF协同使用在3D打印混凝土领域的潜力，为推动该技术在建筑行业的应用提供了一条兼顾性能、成本与可持续性的新路径。

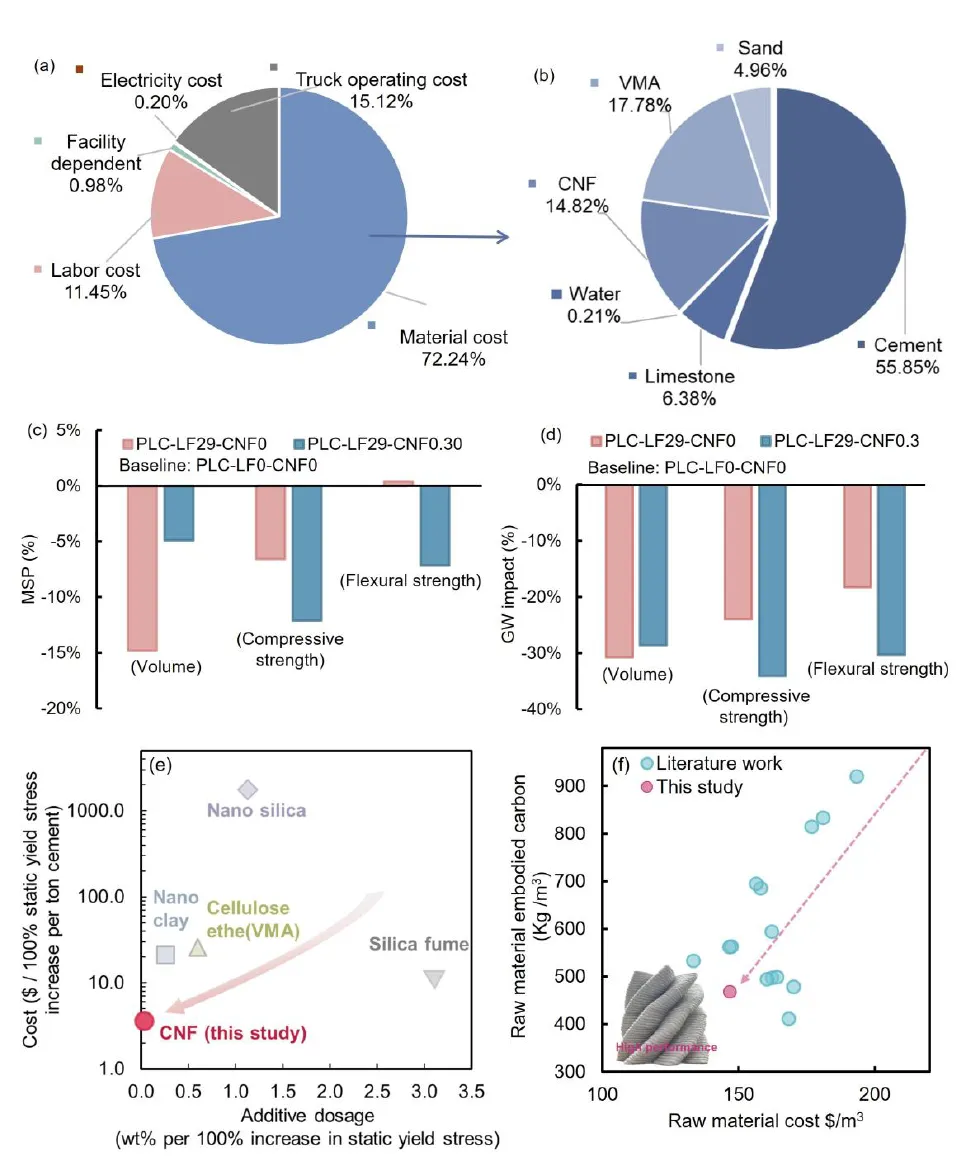

图5. 经济与环境影响分析

学者述评（轻松版）

近年来，3D打印技术开始走进建筑行业，它可以逐层打印出建筑构件甚至整栋房屋，不需要传统模板，还能制造出传统方法很难实现的复杂形状。然而，可打印混凝土有一个两难要求：在通过打印喷嘴挤出时要像牙膏一样容易流动，但一旦挤出后又必须迅速变得坚硬，能够承受上面继续堆叠的材料重量而不变形。目前的做法是加入大量水泥和化学添加剂，既昂贵又产生大量二氧化碳。科学家们想到用两种天然材料来替代：从木材中提取的纤维素纳米纤维（CNF）和廉价的石灰石粉（LF）。仅添加极少量的纳米纤维再用石灰石粉替换部分水泥，混凝土的承重能力就提高了十倍以上。石灰石粉加速水泥反应让混凝土更快变硬，纳米纤维则像微观网络一样粘在水泥颗粒上增强粘性，两者各司其职又协同配合。

实际打印测试中，普通配方打印悬挑结构仅两三层就坍塌，市售专用材料也只能十几层，而新配方小尺度打印了46层，大尺度机器人打印达到78层。水泥用量减少40%但强度不减，二氧化碳排放降低约三分之一，售价也更低。作者开展这项研究是因为当前3D打印混凝土的流变性能与可持续性之间存在尖锐冲突，而CNF和LF分别在流变性能和成本方面展现出良好前景，但两者的协同效应、微观机制及全生命周期效益均未得到系统研究。作者正是看到这一空白，才将基础机理研究、工程验证和可持续性评估有机结合，为3D打印混凝土提供了一条兼顾性能、成本与环保的新路径。

原文引用：Wang, Y., Douba, A.E., Rajendiran, N. et al. Cellulose nanofibers and limestone filler enable high-performance, sustainable, and cost-efficient printable concrete. Nat Commun (2026). https://doi.org/10.1038/s41467-026-69373-5
