「AI 医疗」基于8款软件的全面:两款免费医学影像处理工具脱颖而出

核心数据速览

1. 启动时间：最快 1.33 秒，最慢 19.67 秒，差距约 15 倍；

2. 大图压力测试：8 款软件中 3 款系统性崩溃，无法加载约 4.25 GB 的合成大图；

3. 自动配准精度最高的软件：没有图形界面，仅能通过命令行运行；

4. 综合评分最高的两款（ITK-SNAP 与 3D Slicer）在功能维度高度互补，多数研究团队会同时部署；

一、引言

医学影像是放射治疗、神经外科、骨科、腹部外科等干预流程的基础：术前解剖建模、术中导航、术后疗效评估均依赖高质量的影像处理。过去二十余年间，学术界与工业界陆续开发出大量免费的医学影像软件，使计算机辅助干预（Computer-Assisted Interventions, CAI）相关研究的门槛显著下降。

但对临床研究者来说，软件选型并非只是“用哪个顺手”的问题，而是研究方法学的一环——期刊审稿人常会追问：为什么选这款软件？它的分割/配准精度能否支撑研究结论？是否有可比较的横向评测作为依据？若论文的 Methods 部分无法给出有说服力的回答，评审意见往往难以绕开。

遗憾的是，此前的相关文献要么聚焦单一任务（如盆腔手术规划分割、髋关节 CT 建模），要么停留在工具箱层面的介绍。研究者在选型时，缺少一份覆盖多任务、多维度、可追溯的横向打分卡。

由加拿大多伦多都会大学团队完成的题为 「Review of the Free Research Software for Computer-Assisted Interventions 」的综述立足点即在于此：对 CAI 研究社区最常用的 8 款免费软件进行系统评测，为研究者提供选型依据，也为论文撰写时的方法学描述提供可引用的第三方参考。

二、方法

2.1 准入门槛

候选软件需同时满足 10 项硬性标准：免费、在线可下载、无需行政审批、独立运行、近三年内有更新、被 1000+ 篇 Google Scholar 论文引用、跨平台、面向 CAI、具备进阶功能、对无编程经验用户可用。

最终入选 8 款：「3D Slicer、Elastix、ITK-SNAP、MedInria、MeVisLab、MIPAV、MITK Workbench、Seg3D」。被排除的包括 Analyze（付费）、Osirix（仅 macOS）、BrainVISA（需虚拟机）、GIMIAS / AIBENCH（多年未维护）、ImageJ / Paraview（非 CAI 专用）、ITK / VTK（为库非独立软件）。

2.2 九个评价维度

定量（硬指标）

    • 加载时间：冷启动到可用的耗时。

    • 压力负载：加载由 54,020 张 2D MRI 合成的约 4.25 GB 大图时的资源占用与稳定性。

    • 多任务：在 Word、Excel、20+ 个 Chrome 标签及 Python 脚本后台运行的前提下，执行 3D MRI 配准的 CPU / GPU / RAM 占用。

定性（功能与体验）

• 功能广度、可扩展性、配准与分割的有效性、易用性、文档完备度、技术支持。

2.3 评分规则

每个维度按 1–8 名次打分（1 为最佳），并列时以一致性更好者优先；无法完成测试记 failed，不适用记NA。定量测试在 Intel i7-11370H / 32 GB RAM / RTX 3050 的 Surface Laptop 上双人复测；定性维度由 3 名团队成员独立打分合并。

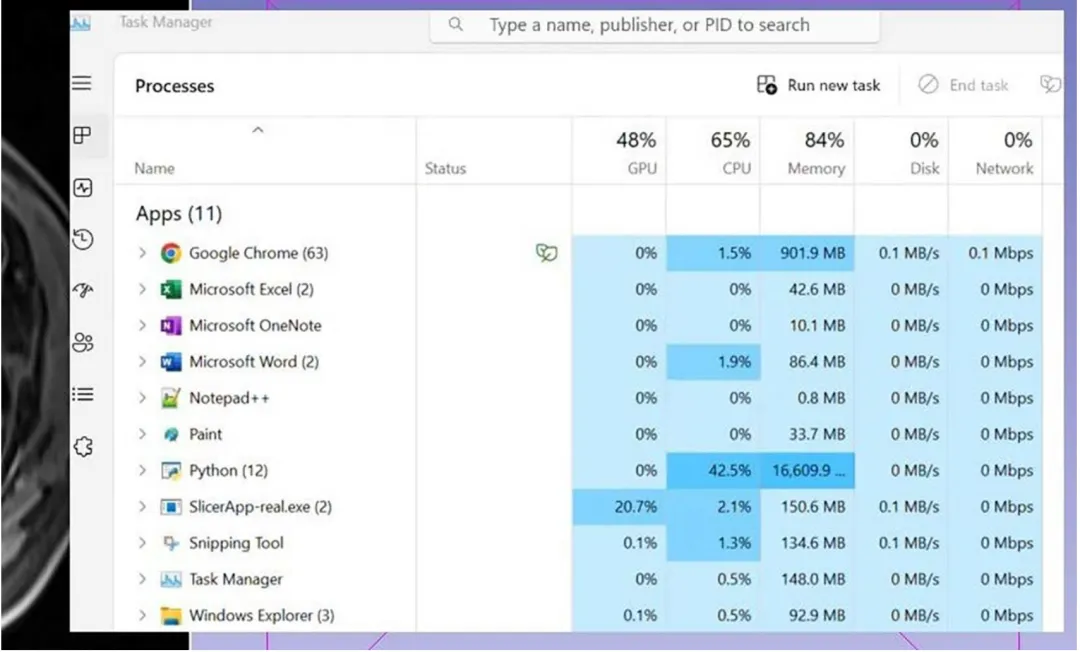

图 1  压力测试与多任务测试中通过任务管理器监控 CPU、GPU 和 RAM 的使用情况。界面元素中文对照：Name（进程名）、Status（状态）、GPU（显卡占用 48%）、CPU（处理器占用 65%）、Memory（内存占用 84%）、Disk（磁盘）、Network（网络）。图中可见 SlicerApp-real.exe、Python 等进程并行运行的资源消耗快照。

三、结果

3.1 总排名

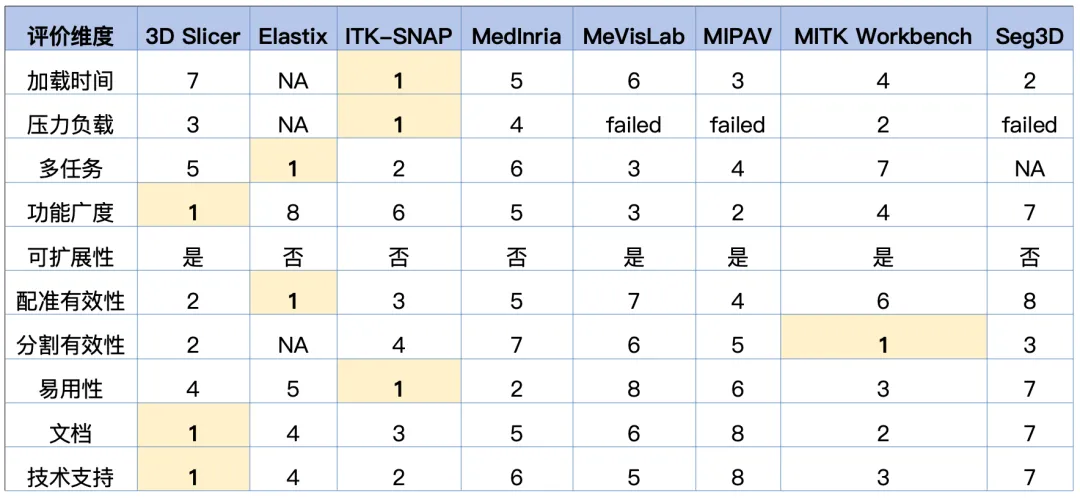

表 1 综合排名

3.2 三条关键观察

• ITK-SNAP在加载时间、压力负载、易用性三项取得第一，资源占用与学习成本最低。

• 3D Slicer在功能广度、文档、技术支持三项取得第一；但启动时间最慢（第 7），能力与复杂度同时存在。

• MeVisLab、MIPAV、Seg3D在大图压力测试中均出现崩溃；若研究涉及大体量影像（如 whole-slide 或高分辨率 CT 序列），需提前验证其稳定性。

3.3 重点对比：ITK-SNAP 与 3D Slicer

本文最值得关注的结论：两者优势高度互补，多数研究团队会同时部署。

ITK-SNAP：专注分割与可视化的高效工具

• 加载仅 1.33 秒；压力测试下 GPU 0.5% / CPU 24% / RAM 3 GB，资源占用全场最低。

• 三视图与配准面板一屏内完成，配准结果可通过图像融合直接目视验证。

• 半自动分割以主动轮廓（Snake）结合随机森林分类为核心，「在肝脏、脑肿瘤等单一目标的分割任务上表现稳定」，是 BRATS 脑肿瘤挑战赛常用的半自动对照工具之一。

• 典型研究场景：影像数据集标注、单器官分割、2D 超声或 MRI 对齐。

• 主要短板：不支持用户插件扩展；2D 图像配准效果弱于 3D；文档主要覆盖 2.x 版本。

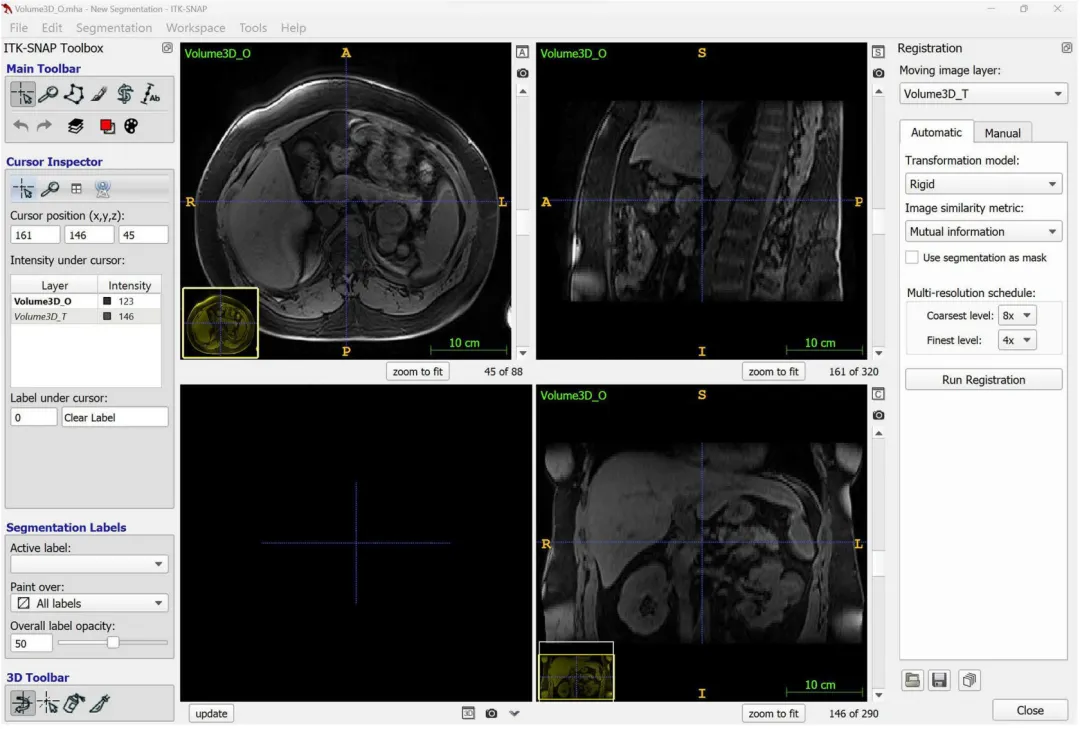

图 2  ITK-SNAP 的用户界面（正在使用配准工具）。

界面元素中文对照：

• 左栏**：Main Toolbar（主工具栏）、Cursor Inspector（光标检查器，显示 x,y,z 坐标及各层强度值）、Segmentation Labels（分割标签管理）、3D Toolbar（3D 工具栏）。

• 中栏**：三视图——横断位 / 矢状位 / 冠状位 MRI（附 10 cm 比例尺）。

• 右栏 Registration 面板**：Moving image layer（移动图像层）、Automatic / Manual（自动 / 手动切换）、Transformation model: Rigid（刚体变换）、Image similarity metric: Mutual information（相似度度量：互信息）、Multi-resolution schedule（多分辨率策略）、Run Registration（运行配准）。

3D Slicer：综合性研究平台

• 自 2011 年发布以来下载量 超过 120 万次；169 个官方扩展覆盖手术导航（Slicer IGT）、放疗计划（Slicer RT）、影像组学（Slicer Radiomics）、神经外科（Slicer Neuro）、骨骼重建规划（Bone Reconstruction Planner）等方向。

• 支持 Python 脚本扩展、可与手术导航硬件集成；「已与 MONAI Label 官方对接」，是 AI 辅助医学影像标注最主流的前端工具之一。

• 多模态融合（CT + MRI + PET）、4D 影像处理、DICOM RT 结构集导入导出、STL 模型导出用于 3D 打印，均可在同一平台完成。

• 典型研究场景：放疗靶区与 DVH 分析、神经外科术前规划、骨科 3D 打印模型、多模态影像组学、AI 辅助分割研究。

• 主要短板：启动 19.67 秒，UI 菜单层级深，新手常因漏填参数导致 “Completed with errors”；RAM 占用是主要瓶颈。

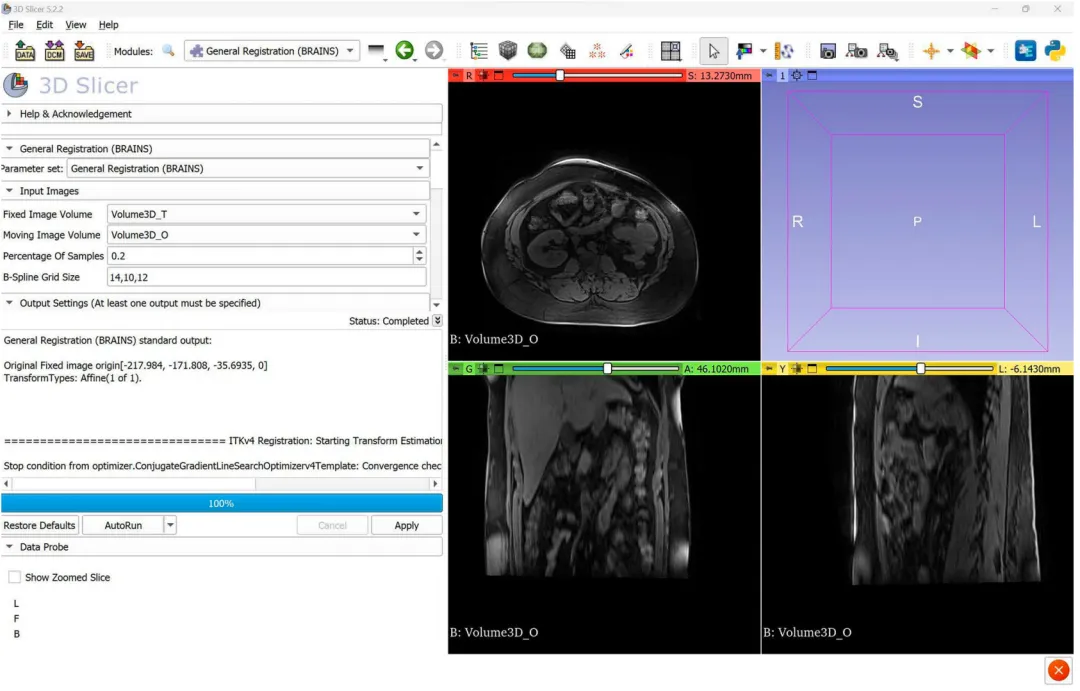

图 3  3D Slicer 的用户界面（正在使用配准功能）。

界面元素中文对照：

左侧参数面板**：Modules（模块选择）、General Registration (BRAINS)（BRAINS 通用配准）、Parameter set（参数集）、Input Images（Fixed 固定图像 / Moving 移动图像）、Percentage Of Samples（采样比例 0.2）、B-Spline Grid Size（B 样条控制网格 14,10,12）、Output Volume（输出体数据）、Status: Completed（状态：完成）。

右侧四视图**：轴位 / 冠状位 / 矢状位 MRI + 3D 边界框预览。

3.4 其余六款软件概览

Elastix：仅提供命令行，无图形界面，但自动配准精度本次评测最高，参数通过.txt文件管理，便于复用。适合对大量图像对执行同一配准流程的批处理任务。对不熟悉命令行的研究者，3D Slicer 的 Slicer Elastix 扩展可将其能力封装在图形界面中调用。

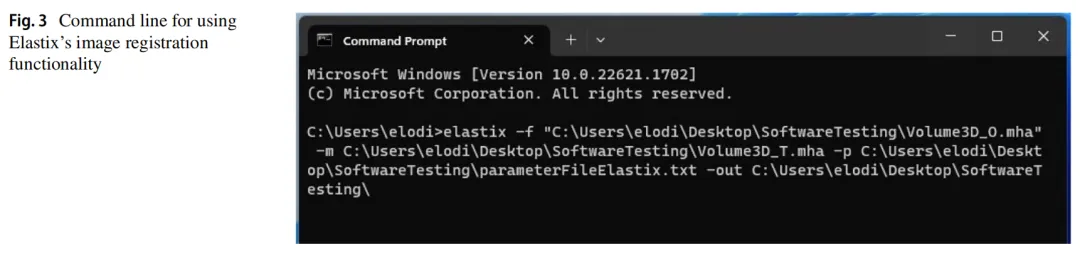

图 4  使用 Elastix 图像配准功能的命令行界面。

图 4  elastix -f <固定图像> -m <移动图像> -p <参数文件.txt> -out <输出目录>

• -f = fixed（固定图像）

• -m = moving（移动图像）

• -p = parameter file（参数文件）

• -out = 输出路径

MITK Workbench：分割有效性排名第 1，手动与半自动流程稳定可靠，2D 切片间的插值辅助显著降低逐层标注工作量；配准模块跨多个标签页加载算法，流程不直观，RAM 占用偏高。

MedInria：法国 INRIA 开发，易用性仅次于 ITK-SNAP，配准结果可在 “fuse” 标签中叠加校验；但社区活跃度偏低，论坛最近发帖约在 4 年前，半自动分割偶有崩溃。

MeVisLab：采用图形化编程范式——拖拽模块、连线构建自定义工作流，定制能力强但学习曲线最陡；文档停留在 2008 年，无活跃论坛。适合有较多定制化开发需求的团队。

MIPAV：文件格式兼容性最强，支持 2D / 3D / 4D 间的灵活转换与重采样；内置 17 种配准算法与 25+ 个插件，但插件缺乏统一目录，文档评分在 8 款中最低。

Seg3D：启动速度第二快，Otsu 阈值工具较同类突出，多边形分割工具会记忆上一切片形状并应用到下一切片，加速逐层勾画；但无法加载数 GB 级别的大图，限制其在大规模数据集场景下的使用。

3.5 与近年同类文献的对照

• Virzì 等 2020（盆腔手术规划 MRI 分割软件评测）同样将 ITK-SNAP 与 Seg3D 列为易用性最佳；3D Slicer 被特别推荐用于需呈现神经纤维的 3D 患者模型。与本文判断一致。PMC7064712

• Salerno 等 2022（髋关节 CT 分割评测）对比商业 Mimics 与开源方案，结论是 ITK-SNAP / 3D Slicer / MITK 生成的 3D 模型精度与 Mimics 可比。PMC9323631

• Maier-Hein 等 2024（Nature Methods “Metrics Reloaded”）强调医学影像评测应使用多种互补指标并报告盲法评估；本文采用 1–8 相对名次而非绝对量化，在一定程度上规避了单一指标的陷阱

四、结论

本研究对 8 款常用免费 CAI 软件进行了 9 个维度的系统对比。没有任何一款软件在所有维度上全面领先；ITK-SNAP 与 3D Slicer 综合表现最佳且高度互补：前者轻量、直观，适合日常分割与快速可视化；后者功能广、可扩展、AI 生态活跃，适合复杂研究与手术规划。研究者同时部署两者，可覆盖多数 CAI 研究需求。

选型与论文撰写建议

对论文撰写的启发：当 Methods 部分涉及软件选型时，可引用本文（Amla et al., 2024）作为选择 ITK-SNAP 或 3D Slicer 的第三方评测依据，回应审稿人对方法学可复现性与软件适用性的关切。对 BRATS 相关脑肿瘤研究、盆腔/髋关节分割研究、放疗与神经外科术前规划研究，本文延伸阅读中列出的几篇文献均为常见引用。

局限与合规提醒

本文未覆盖深度学习集成能力的量化评估（当前 CAI 研究的重要方向）；易用性评估带有主观性；压力测试使用合成大图替代多文件加载场景。

本文评测的 8 款软件均为研究软件，未获得 FDA / CE / NMPA 的临床诊断认证，可用于科研、教学、术前讨论，「不应用于直接影响诊疗决策的场景」。

延伸阅读

[1] Virzì A, et al. Comprehensive Review of 3D Segmentation Software Tools for MRI Usable for Pelvic Surgery Planning. J Digit Imaging, 2020.

[2] Yushkevich PA, et al. User-Guided Segmentation of Multi-Modality Medical Imaging Datasets with ITK-SNAP. Neuroinformatics, 2019.

[3] Maier-Hein L, et al. Metrics Reloaded: recommendations for image analysis validation. Nature Methods, 2024; 21: 195–212.

[4] Fedorov A, et al. 3D Slicer as an image computing platform for the quantitative imaging network. Magn Reson Imaging, 2012; 30(9): 1323–1341.

[5] Klein S, et al. Elastix: a toolbox for intensity-based medical image registration. IEEE TMI, 2010; 29(1): 196–205.
