【CAD插件】里程标注

大家好！这是小编自己写的CAD插件，使用AutoLisp语言开发，支持中望CAD、浩辰CAD和AutoCAD。

下面给大家分享一下如何使用这个 里程标注 插件。

加载与使用

命令行输入 APPLOAD ，选择对应插件即可加载，插件使用命令为 LCBZ 。

插件功能介绍

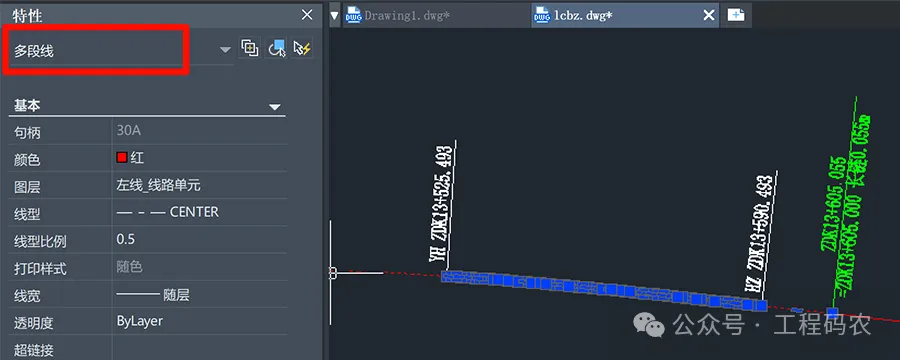

插件仅支持多段线（LWPOLYLINE），如图所示特性必须为多段线。

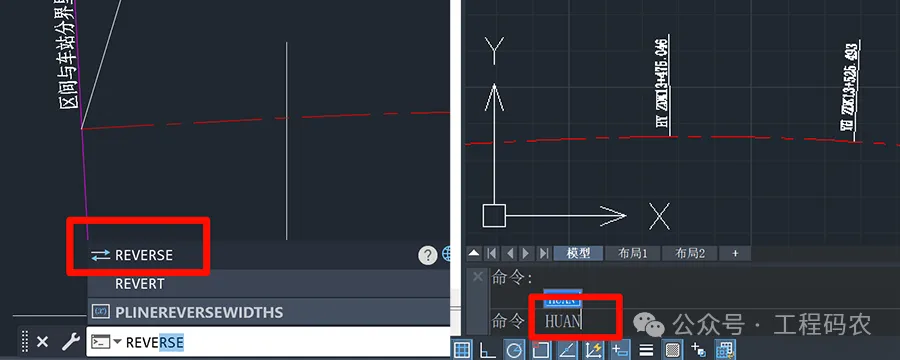

里程标注方向与多段线方向一致，多段线方向不为里程前进方向的，在AutoCAD中可以使用 REVERSE 命令进行换向，有CASS的也可以使用 HUAN 命令。

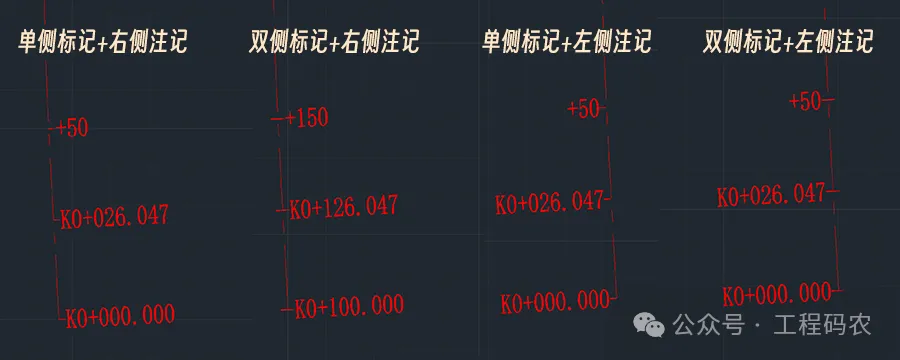

里程标记线支持 单侧、双侧  2种标记方式，里程注记文本支持 左侧、右侧 2种注记方式，共4种类型。

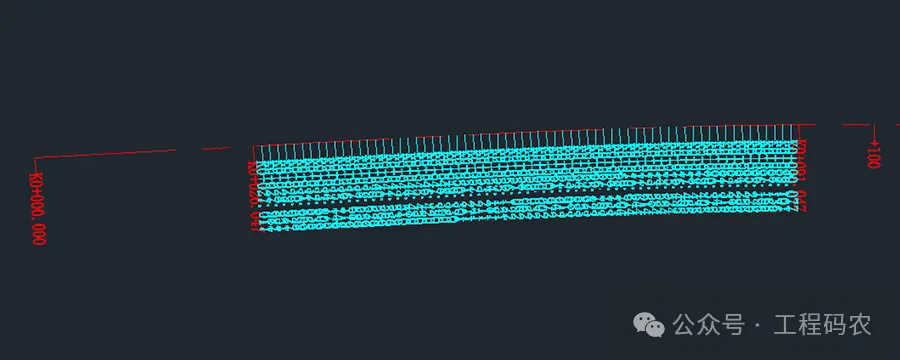

插件支持自动判断缓和曲线（以加密折线代替的缓和曲线），判断条件为缓和曲线的加密间距，默认为 1 米。如下图所示：红色为曲线的特征点里程，青色为缓和曲线加密点里程。

支持里程前缀，标注间距 ，标注线的长度、宽度，里程文本的高度等参数的自定义。

里程标注默认单位为米。

使用演示

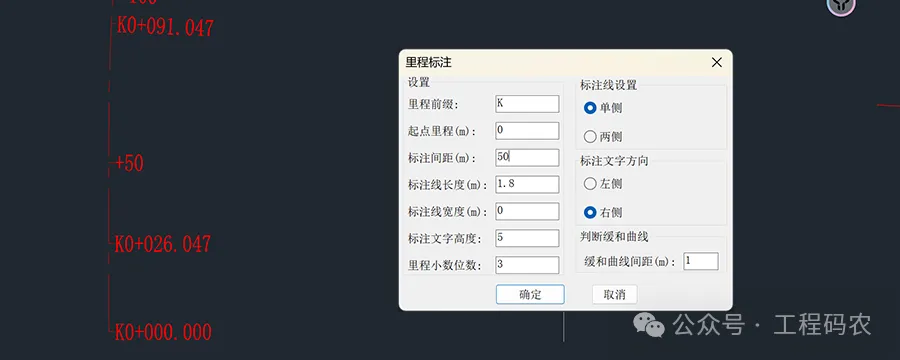

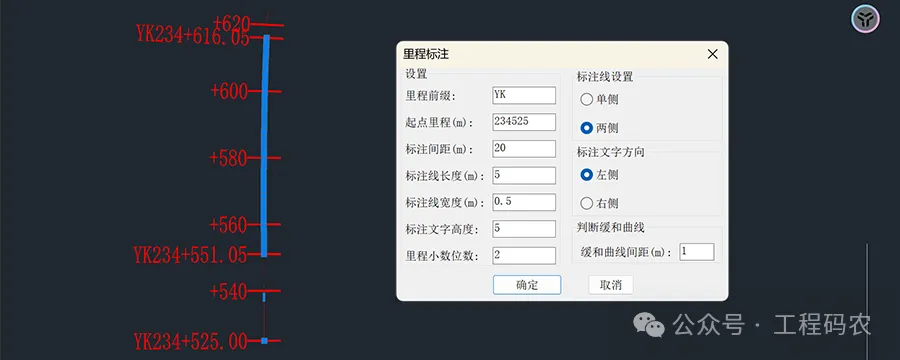

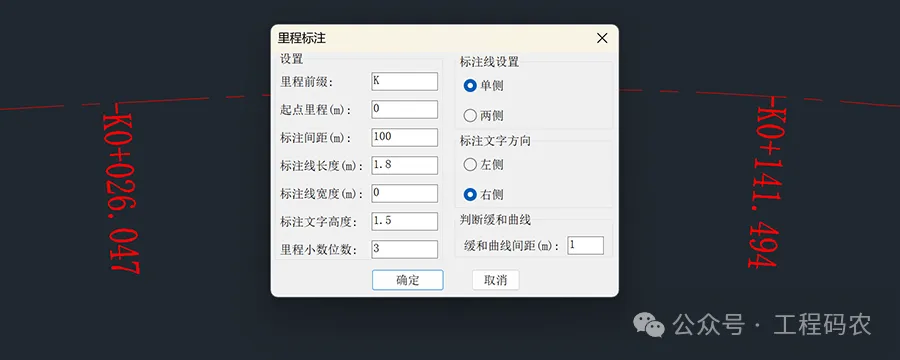

下图为配置和其对应的标注成果
