初中物理作图题专项训练,一篇拿下作图题!
初中物理作图题专项训练,一篇拿下作图题!

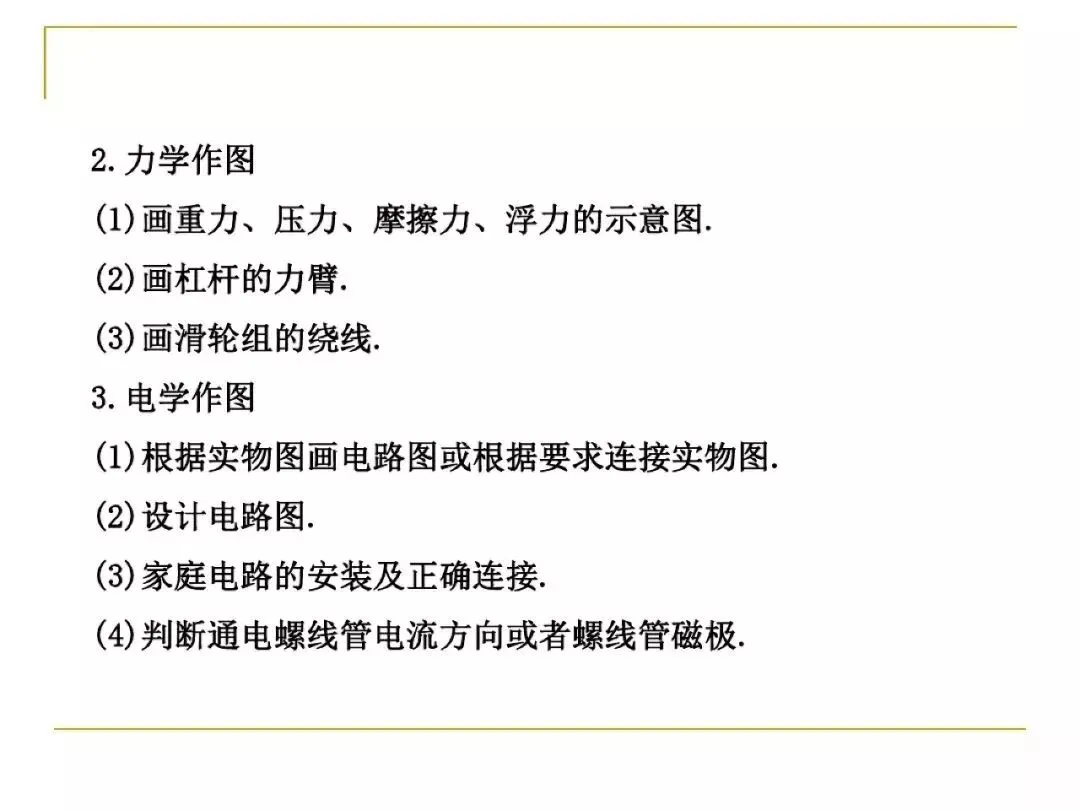

中考不能丢的5分！

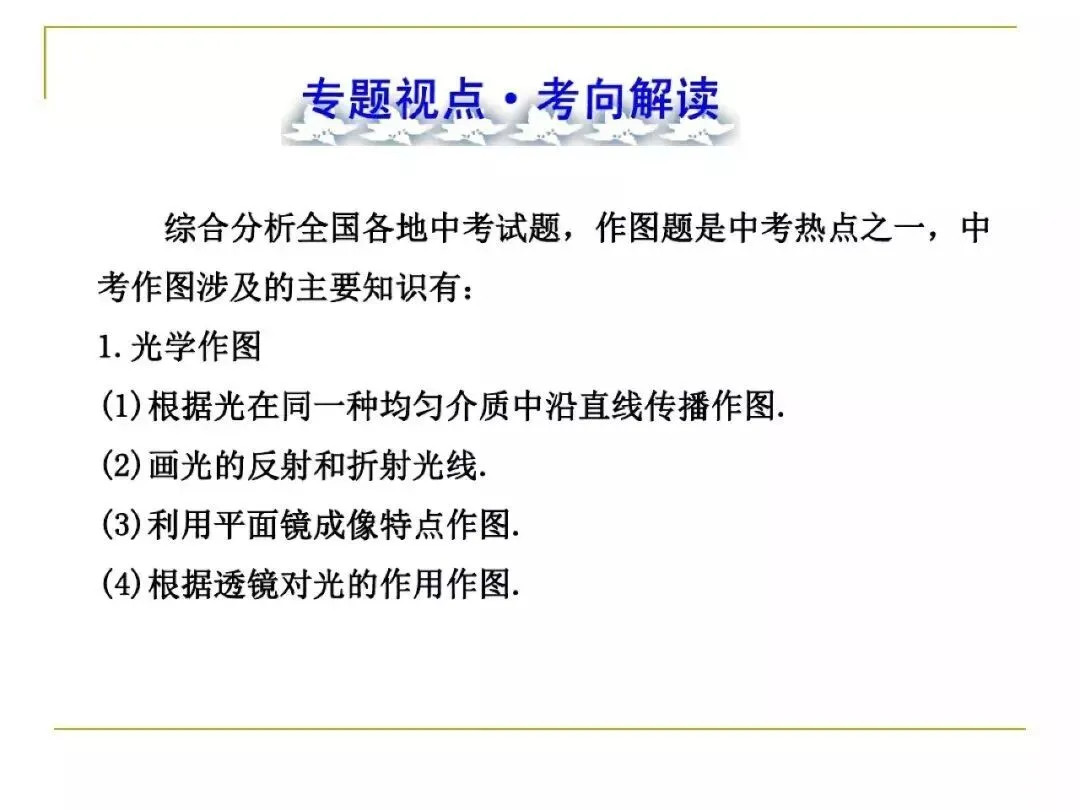

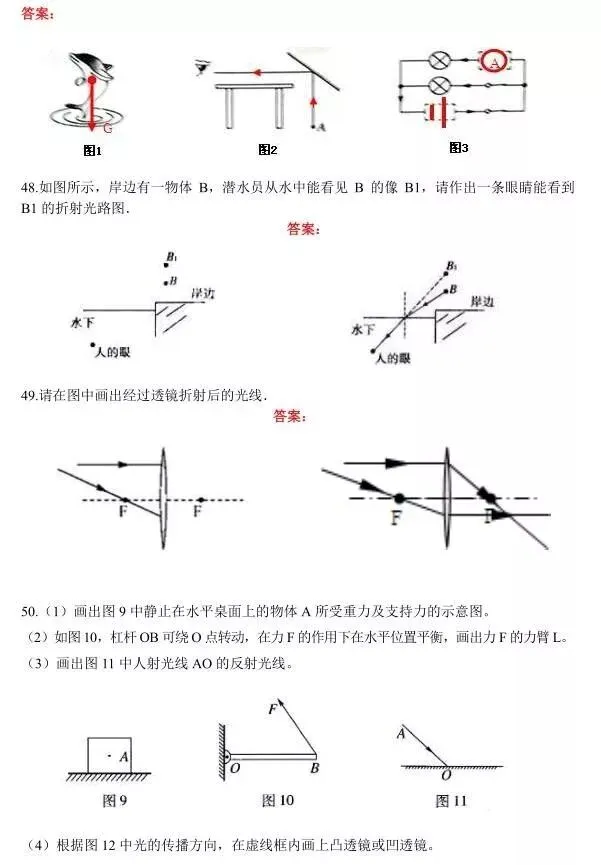

1、（2006北京市） (1)在湖底有一盏灯，它发出的光在进入空气时发生了折射。请在图5－10中大致画出其中一束光线AO的折射光线。 (2)请画出图5－11中平行于薄凸透镜主轴的光线经透镜折射后的光线。 (3)请在图5－12中画出光线A0经平面镜反射后的光线。 (4)请根据平面镜成像特点在图5－13中画出物体AB的像。
答案：

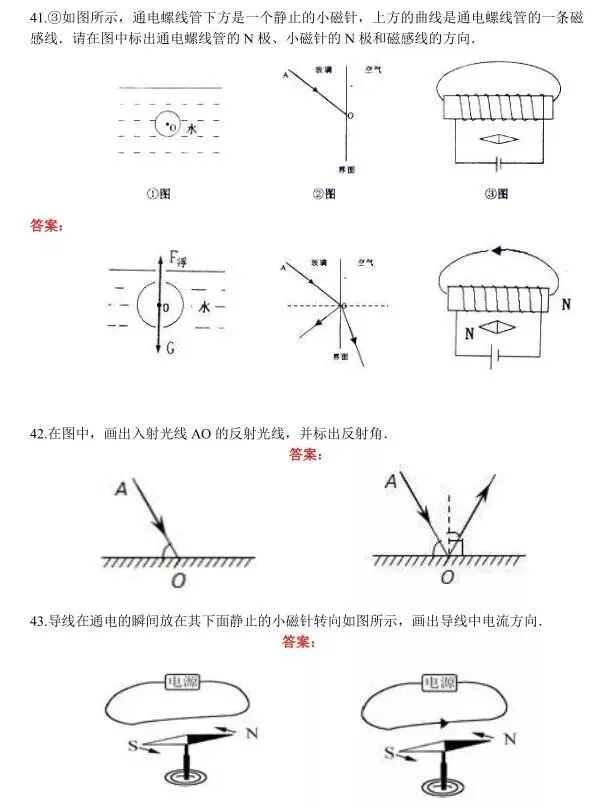

2、（德阳市2006） (1)请在图5－14中画出光线经过平面镜后的反射光线，并标出反射角的度数。 (2)在图5－15中分别标出通电螺线管的N、S极和小磁针的N、S极。
答案：

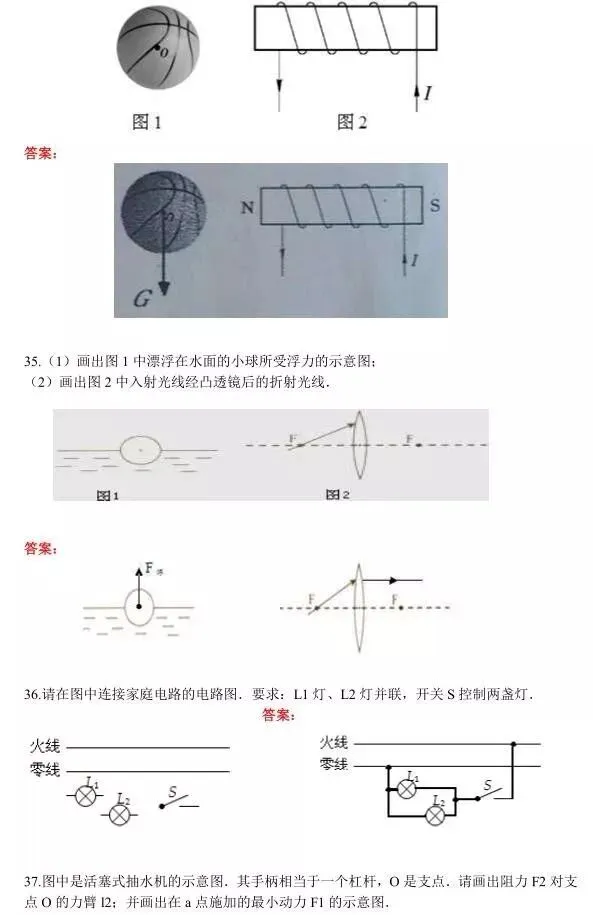

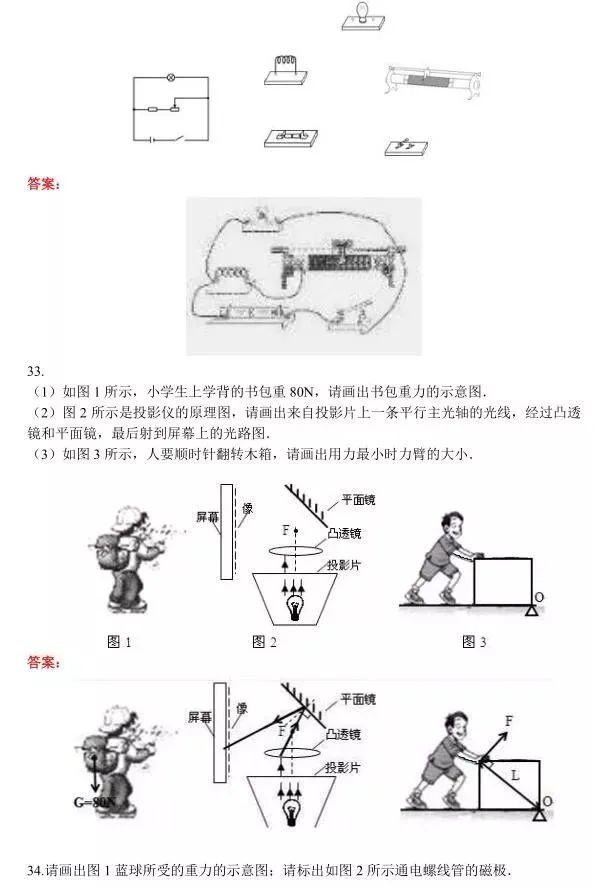

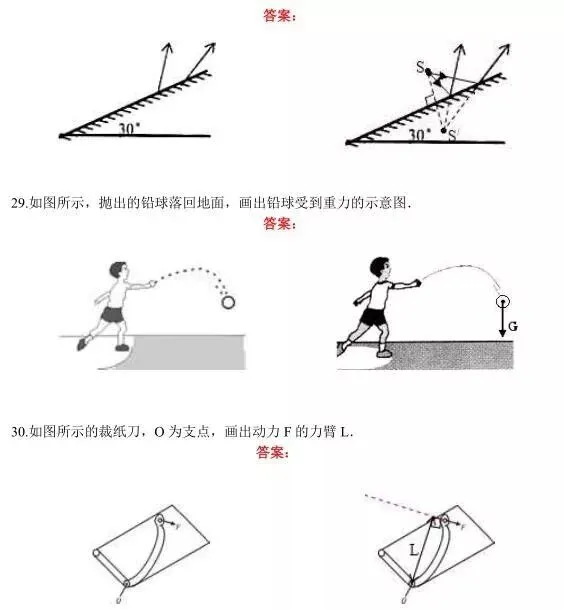

3、（2006泉州市） （1）请在图5－16中画出重4N的电灯所受重力的示意图。 （2）请在图5－17中画出动力F的力臂。 （3）请在图5－18中标出通电螺线管的N极。
答案：

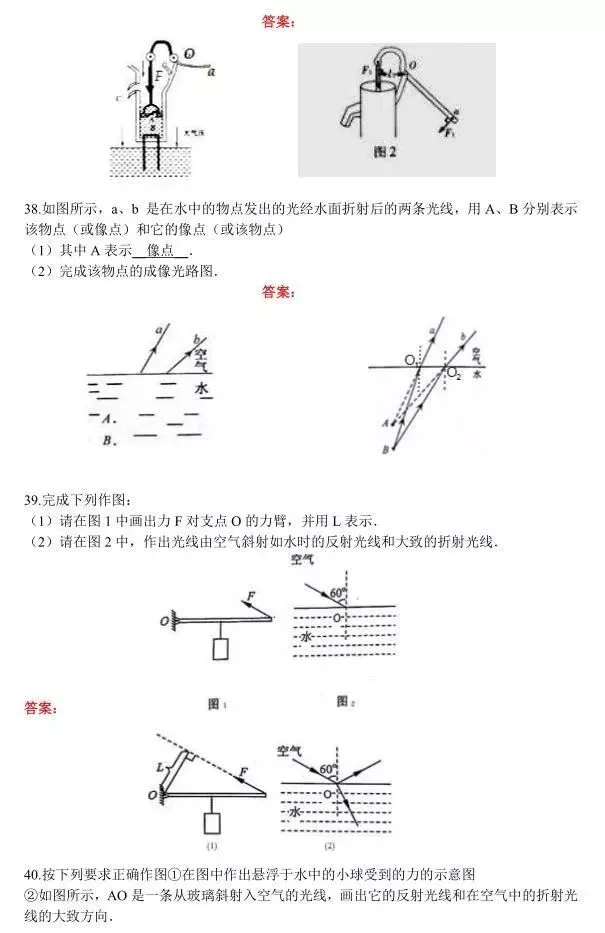

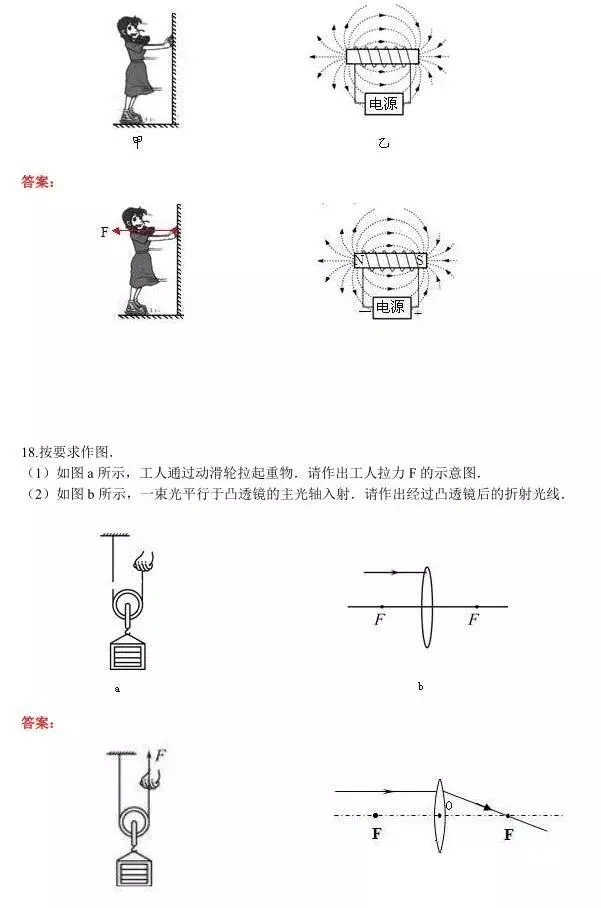

4、（2006长沙市） （1）如图5－19，小红站在路灯下，请画出小红在地面上形成影子的光路，并标出影子的位置． （2）请画出利用如图5－20所示滑轮组提升重物时的两种绕线方法。
答案：

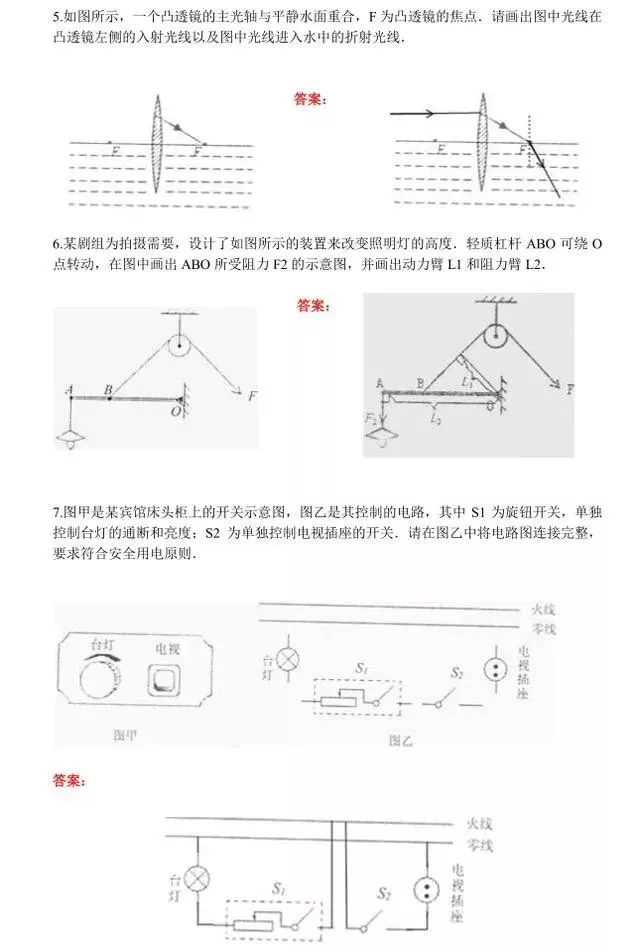

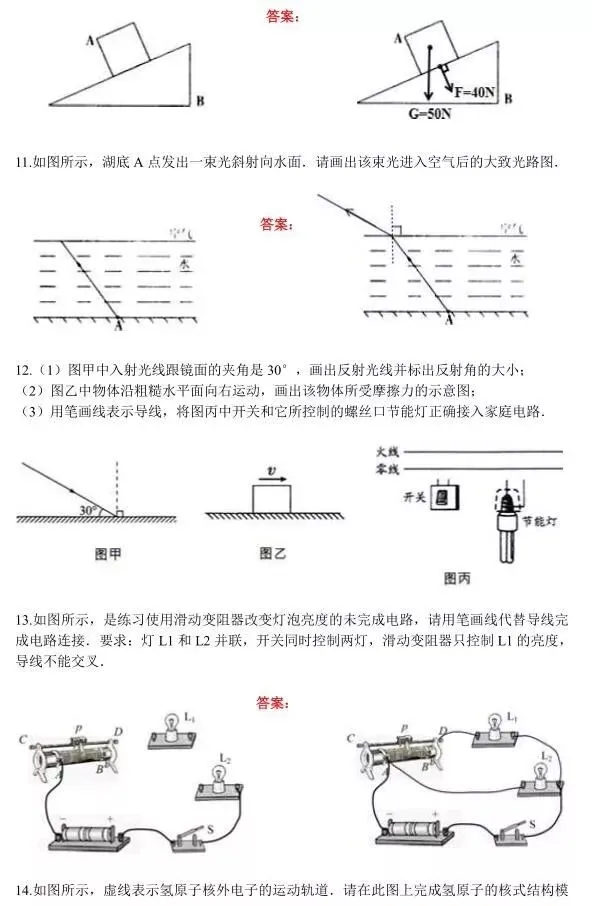

5、（衡阳市2006）根据要求，完成作图。 (1)在图5－21甲中画出静止在斜面上重为10N的木块所受重力的示意图。 (2)在图图5－21乙中画出入射光线A0的反射光线。 (3)将图图5－21丙中的开关和灯泡正确地连接到电路中。
答案：

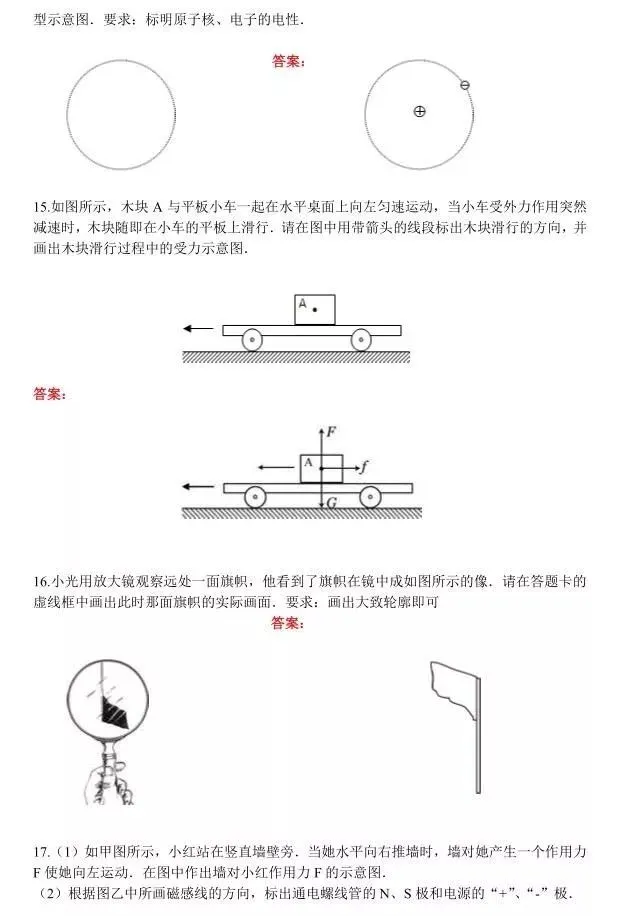

6、( 2006南宁市)(1)请你在图5－22中画出鱼所受力的示意图． (2)请在图5－23中标出小磁针的N极和源的正、负极．
答案：

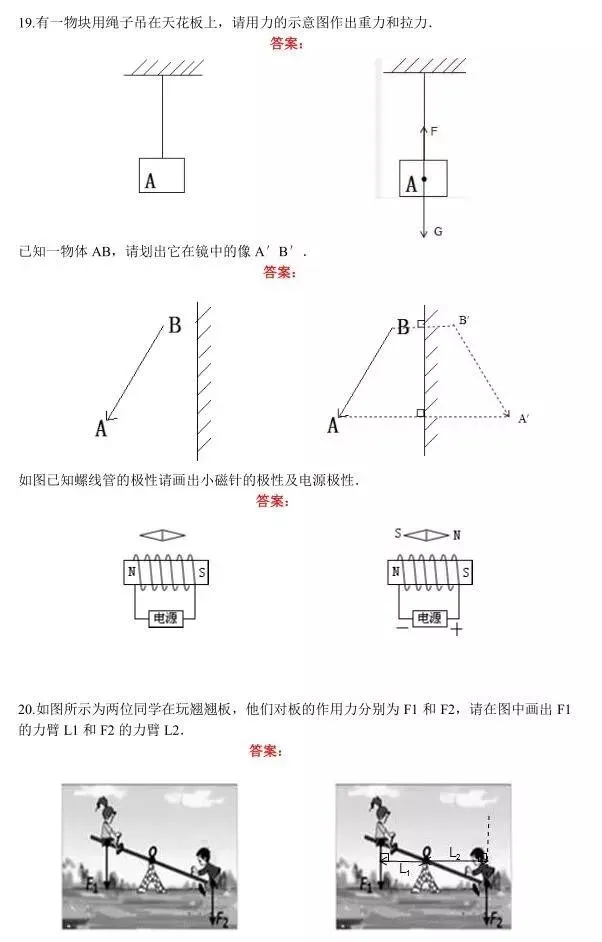

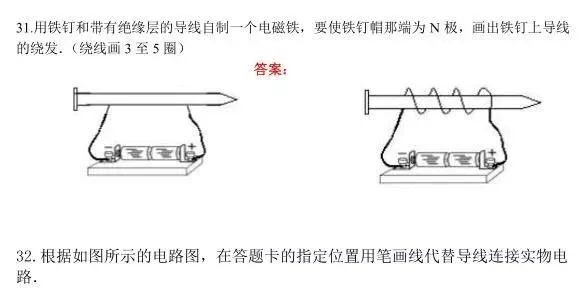

7、（盐城市2006）（1）在图5－26中作出物体AB在平面镜中所成的像. （2）在图5－27中标出通电螺线管A端和永磁体B端的磁极极性，并标出磁感线的方向. （3）在如图5－28所示的滑轮组上绕线，使匀速提升重物G时最省力.
答案：

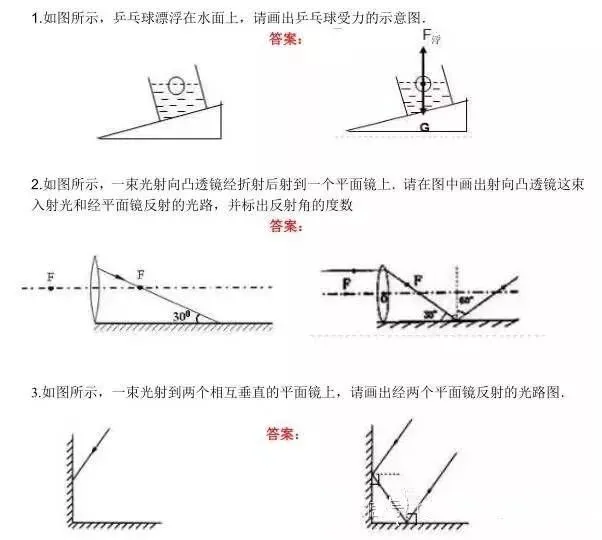

8、（2006玉林市）（1）请在图5－30中画出光线经两镜面反射的光路. （2）请在图5－31中标出磁体的N极和S极，并画出磁感线的方向．
答案：
