华为网管FindText抓图说明

执行按钮

• 注意事项，先输入命令，等执行命令按钮变成可执行状态时再抓取
• 对应脚本中的变量名：Text_执行命令

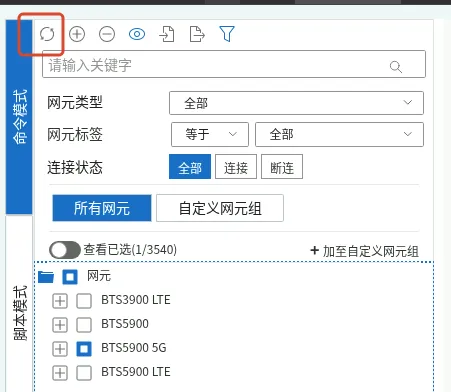

刷新按钮

展开所有节点

请输入关键字，刷新后再抓取，保证请输入关键字已出现

已勾选网元取消

多条命令修改时弹窗中的 我确定继续执行MML命令

多条命令修改时弹窗中的 确定

勾选网元

• 勾选网元有多个空白勾选框，勾选最上面的最好定位，但是有勾选全网的风险
• 所以抓图时要规避这个问题，尽量类似下面那种，保证抓图后的信息唯一
• 最后使用抓图获取的坐标，让X和Y偏移相对位置，即可找出勾选框坐标，可以使用辅助工具
• 这只是个人测试出来的思路，当然还有其他思路，findtext支持返回多个内容，也可以根据返回内容进行判断

• 对应脚本中的变量名：Text_勾选网元



请输入详细命令信息抓图 用于输入框定位

• 这里需要抓取2次
• 一次是输入框中无内容时的实心状态
• 一次是输入框中有内容时的空心状态

• 对应脚本中的变量名：Text_请输入详细命令信息_空心 ；Text_请输入详细命令信息_实心



查看已选网元是否唯一

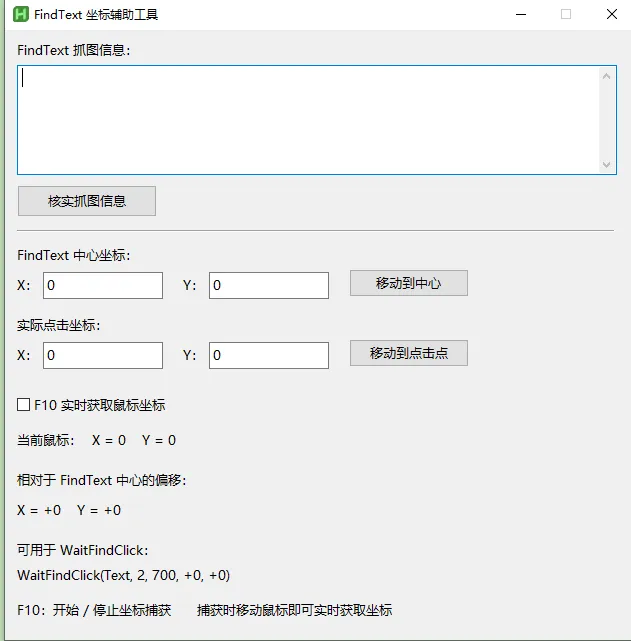

FindText坐标辅助工具，用于计算抓图返回的坐标与实际点击坐标的偏移
