电荷转移电阻变大、变小说明了什么?

说明：本文主要介绍电荷转移电阻Rct的界面含义、Nyquist半圆读取、变大变小的材料来源、测试条件影响和不同电化学体系中的解释差异。

Rct对应电极界面的哪段阻力？

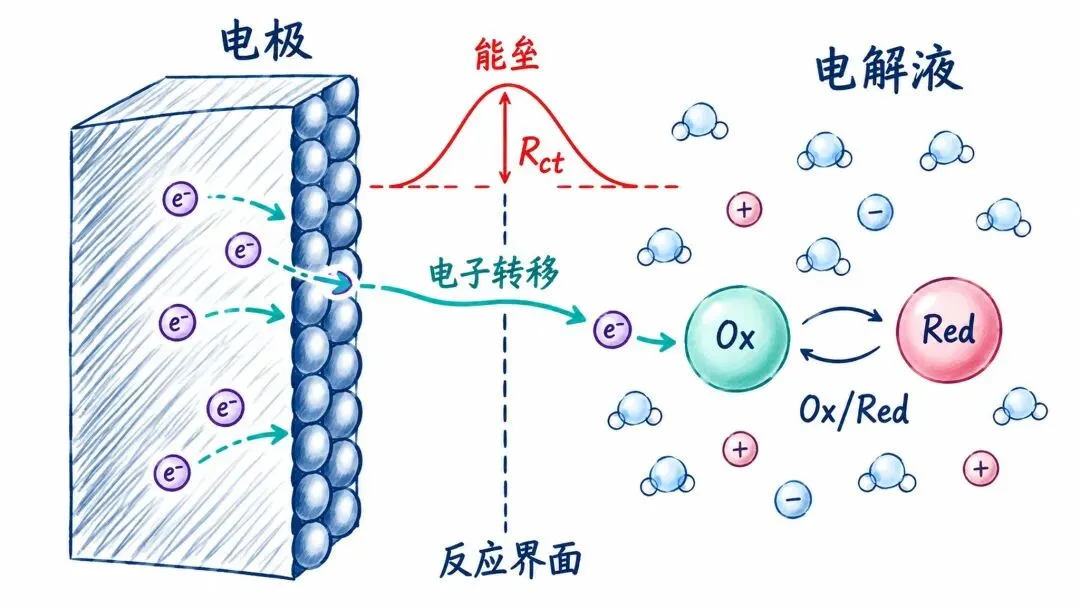

电荷转移电阻Rct描述电极与反应物之间交换电子的难易程度。在电极表面，电子从导电骨架到达反应位点，反应物在双电层附近完成氧化还原，界面能垒越高，单位过电位驱动出的法拉第电流越小。Rct更接近界面反应速率参数，电解液欧姆路径由Rs承担。

Rct来自电极/电解液接触区，核心对象是电子跨界面转移、反应物吸附、离子补偿和双电层充放电。金属导线、电解液体相、隔膜孔道和集流体接触都会贡献阻抗，各自归入欧姆阻抗、孔道阻抗或接触阻抗。Rct主要对应法拉第反应发生的那一圈表面，活性颗粒外侧、孔壁和膜层内侧都要分清。

在小扰动EIS中，外加交流电压幅值很小，界面停留在某个偏压附近。Rct越大，相同电位摆动引起的反应电流越小；Rct越小，电子交换更快，氧化还原反应对电位扰动的响应更强。这个量带有偏压、电解液、温度和表面覆盖状态。

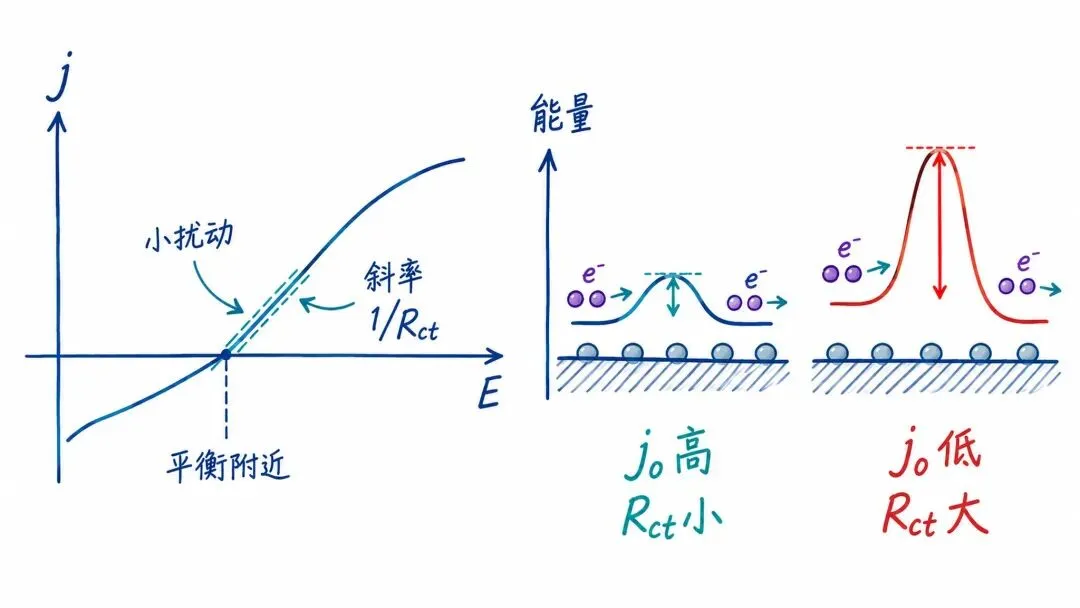

如果用动力学语言表达，平衡附近常有Rct≈RT/(nFj₀A)这一类关系。j₀越高，单位面积交换电流越大，Rct越低；反应电子数n、温度T、有效面积A和界面速率常数都会改变拟合出的数值。同一个材料名称下的Rct仍然依赖工况，数据表格应列出偏压和温度。

数值含义应绑定反应方向、偏压位置和等效电路模型。电催化中小Rct常对应更快界面电子交换，电池中大Rct常对应SEI增厚或电极钝化，腐蚀体系中Rct升高有时代表保护膜抑制腐蚀电荷转移。Rct变大与变小需要绑定具体电化学任务，否则同一个数值会指向相反材料状态。

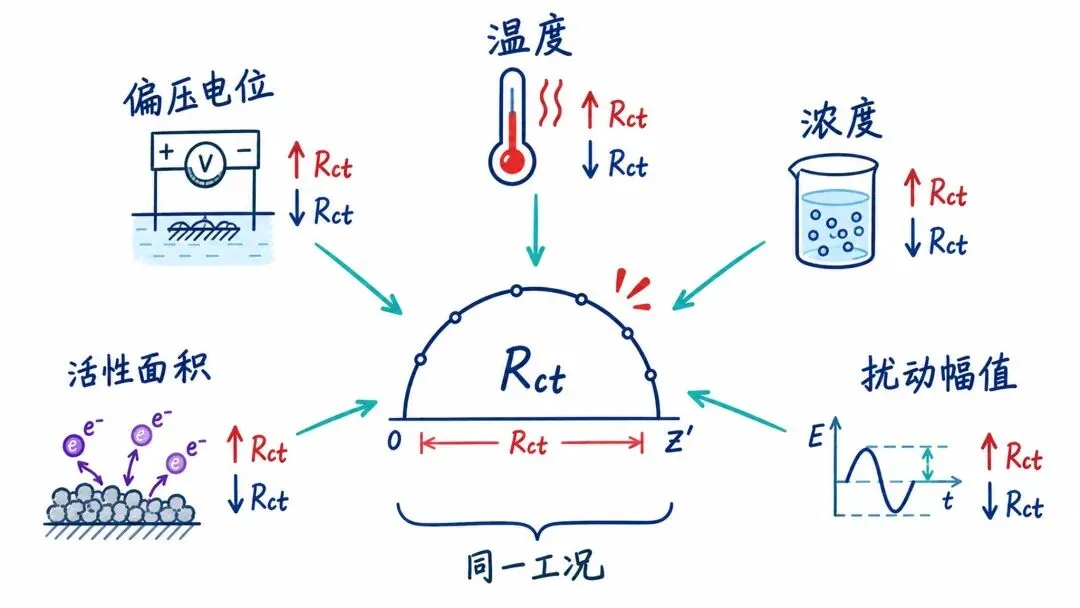

同一组样品在开路电位、恒电位偏压和循环后休止状态下，Rct常给出不同大小。偏压点改变会改写表面覆盖度和交换电流，开路处的大半圆未必代表工作电位下反应迟缓；工作电位附近的小半圆也会来自气泡尚未积累的短时状态。

Nyquist半圆怎样给出Rct？

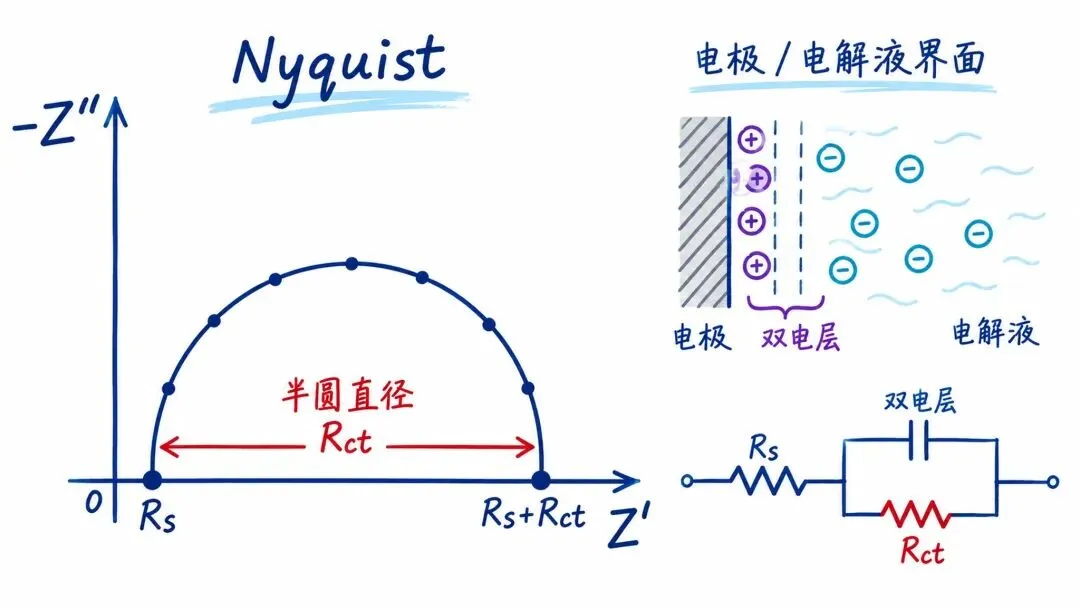

Nyquist图用Z′作横轴、-Z″作纵轴，理想Rs-(Rct∥Cdl)电路会形成一个半圆。高频截距接近电解液电阻Rs，低频截距接近Rs+Rct，两个截距差值就是半圆直径。半圆越宽，界面电子交换越慢。

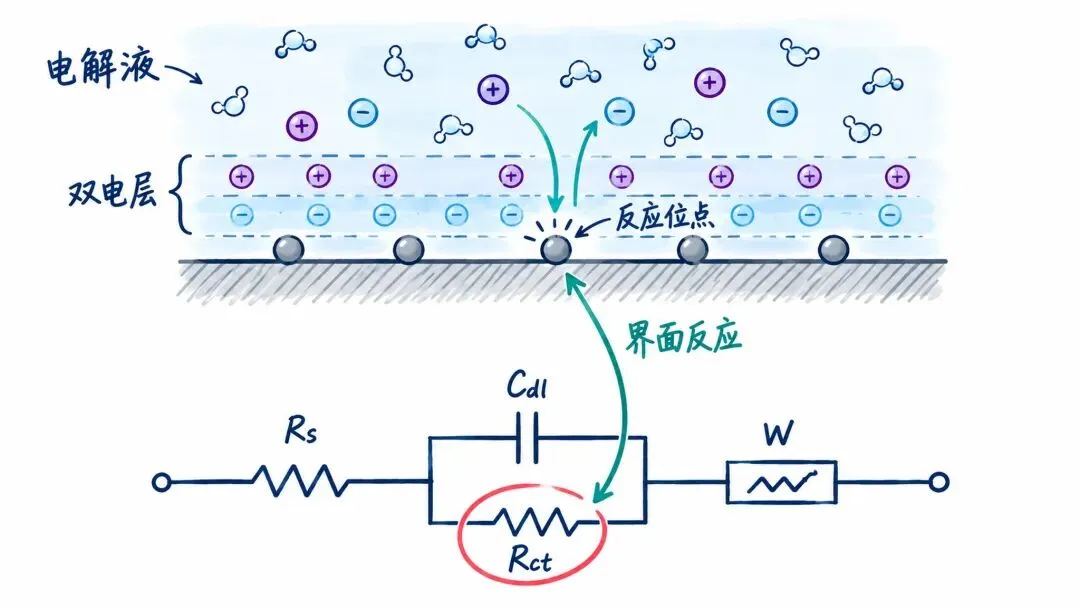

双电层电容Cdl负责储存界面电荷，Rct负责法拉第反应的电子交换，两者并联后形成一个特征时间常数τ=RctCdl。中频半圆的宽度主要由Rct控制，半圆顶点频率又与Cdl和Rct的乘积有关。真实电极表面粗糙时，Cdl常改写成CPE。

单个半圆仍会包含多个时间常数。压扁半圆常来自表面不均匀、孔内反应分布、晶粒接触差异和时间常数分散。此时直接量半圆宽度会低估或高估Rct，CPE指数、残差分布和Bode相位峰应相互匹配。

许多电极包含多个半圆。膜弧、Rct弧和扩散尾对应不同物理位置。高频小弧常来自膜层、电极颗粒接触或SEI，较低频半圆才常对应电荷转移，低频斜线多与浓度梯度和扩散阻抗有关，电路元件应和频率区间相配。

拟合Rct时，频率范围、扰动幅值、开路稳定时间和偏压点都很关键。高频端缺失会让Rs漂移，低频端不足会让扩散尾挤进半圆，扰动幅值过大会离开小信号范围。电极表面若在测试中继续重构，半圆会随时间序列移动。

报告拟合值时，应给出电路图、频率上下限、扰动幅值和误差口径。Rct单位常写作Ω或Ω·cm²，前者对应整片电极，后者已按面积归一。若只比较原始Ω值，多孔样品会凭更大界面面积占便宜，材料本征差异会被遮住。

Rct变小常对应哪些界面变化？

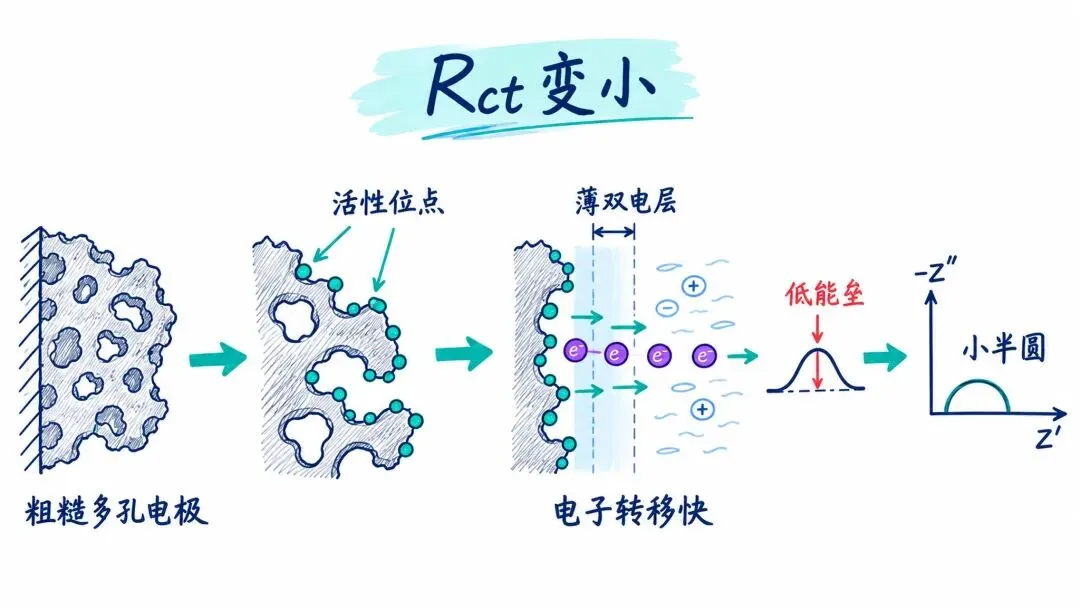

Rct变小常对应界面法拉第反应阻力下降。多孔电极暴露更多有效位点，导电网络更连续，催化剂与集流体接触更紧密，反应物更容易抵达活性表面，电子跨界面转移所需的过电位降低。Nyquist图上常表现为中频半圆收缩。

电催化电极经过硫化、磷化、氮掺杂或金属耦合后，表面价态、吸附能和电子态密度会改变。活性位点附近的电子态越容易与反应物轨道耦合，界面速率常数越高，Rct越小。导电碳、金属泡沫和原位生长结构还会降低颗粒间接触阻力。

面积放大造成的小Rct只代表总界面尺度增加。Rct下降也会来自电极面积扩大，粗糙化、多孔化或纳米化会增加双电层电容和电化学活性面积，公式中的A变大后，总Rct会降低。比较材料时应报告几何面积、ECSA或质量归一化口径，本征活性另由单位面积电流判断。

Rct是某一偏压点附近的局部动力学量。偏压电位会改变界面覆盖度和反应自由能，接近反应活跃区时，中间体覆盖处在高活性区，电子交换斜率增大，Rct下降；偏离匹配电位后，气泡、氧化层或吸附物堵塞位点，Rct会回升，它只描述该偏压点附近的电流斜率。

ln(1/Rct)与1/T的斜率可估算表观活化能。温度升高会提高反应速率常数和离子迁移速度，许多体系中Rct随温度下降。电解液浓度、pH、溶剂黏度和盐浓度改变双电层结构，半圆大小也会跟着移动。

Rct变大常来自哪些阻滞来源？

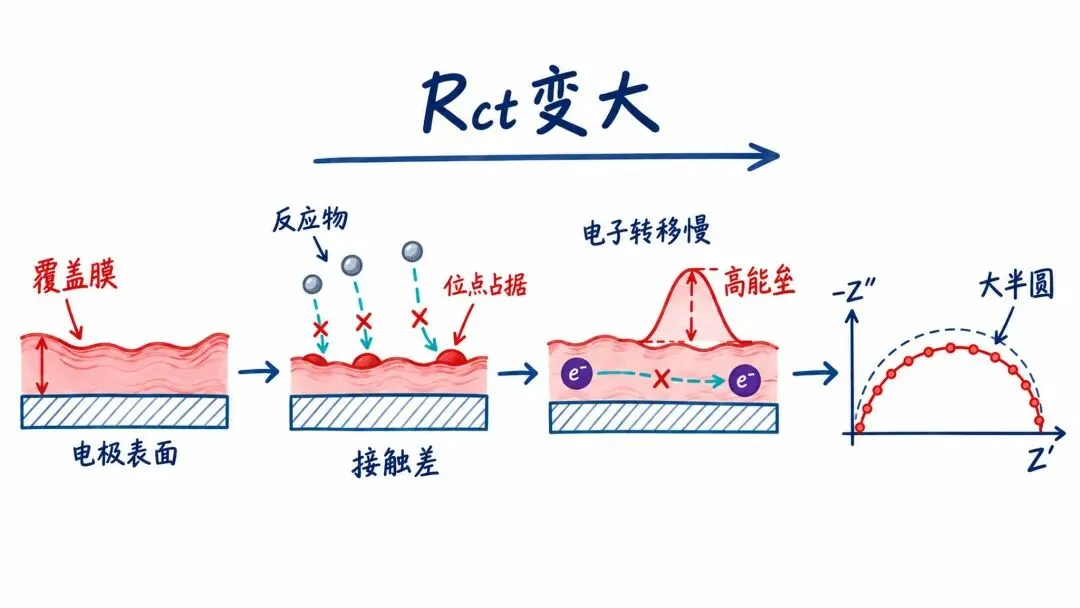

Rct变大常对应界面电子交换变慢。电极表面长出厚氧化层、SEI增厚、催化剂被中间体覆盖、粘结剂堵塞孔口、颗粒从集流体脱离，都会让电子或反应物到达反应位点更困难。Nyquist半圆变宽常伴随界面材料状态改变，阻滞来源要归入膜、位点或接触三类位置。

可参与法拉第反应的界面面积减少，Rct会升高。锂电池负极循环后，SEI膜若变厚或成分更绝缘，锂离子穿过膜层与电子在界面复合的阻力会上升。电催化OER中，强吸附的OH*、OOH*或气泡覆盖表面，活性位点数量下降。膜内锂盐、无机相和有机相比例会改变离子穿膜速率。

接触差也会被误归入Rct。活性材料粉末脱落、导电剂网络断裂、集流体腐蚀或压片孔隙改变，会让电子在颗粒间传输受阻。若高频弧和中频弧重叠，拟合得到的Rct会混入接触电阻或膜阻抗，Bode相位峰能帮助分辨两个时间常数。

界面Rct弧应保留独立中频峰。高电流密度下，反应物浓度在电极附近下降，产物和气泡积累，低频区出现Warburg斜线或感抗回环。半圆末端若被扩散尾拉宽，看起来就像Rct升高，气泡覆盖会带出感抗小环。

Rct比较必须保留相关实验条件。浓差极化、局部pH、气泡覆盖和电解液黏度都会改变低频响应。旋转圆盘电极可通过转速改变扩散层厚度，流动电解槽可通过流速改变气泡停留，电池电极可通过SOC和休止时间改变界面组成，转速、流速和休止时间缺一项都会改变低频形状。

不同体系中Rct变大变小怎样解释？

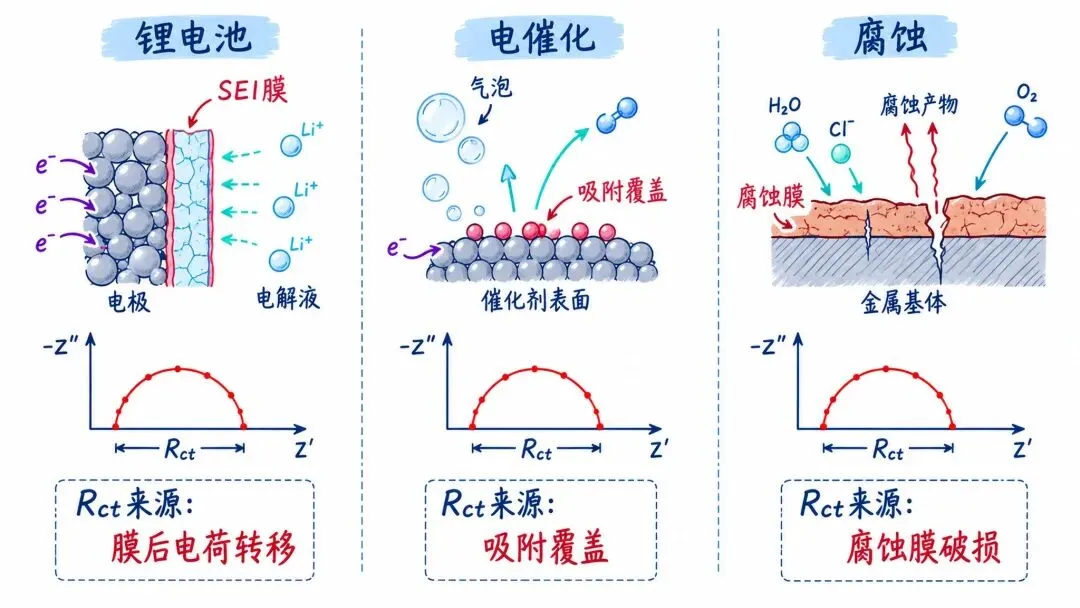

锂离子电池中，Rct常和电极/电解液界面、SEI膜、CEI膜、活性颗粒裂纹和嵌脱锂反应相关。循环初期电解液润湿改善和界面活化增强会让Rct下降；长循环后Rct常升高，因为膜层增厚、活性锂损失和颗粒接触衰退。半电池和全电池还要区分正极弧与负极弧。

小半圆要和产物速率一起看。电催化体系中，小Rct多对应电子交换更快，但还需和Tafel斜率、交换电流、ECSA、气体产率和稳定电流对照。Rct下降若只来自面积扩大，单位活性位点速率未必提高。高负载催化层还会因孔内电解液阻力和气泡排出困难出现低频尾巴，HER样品若法拉第效率偏低，阴极还伴随副反应电流。

这类对照能把界面电子交换、有效面积和产物路径分开。碱性HER样品若半圆变小而气体产率不增，孔内滞留气泡或副反应会继续消耗电流。

腐蚀体系中，Rct升高常代表金属溶解反应受到保护膜阻挡，腐蚀电流降低；若腐蚀膜开裂、Cl^-穿透或点蚀发展，Rct会下降。燃料电池、超级电容和光电极中，Rct还会受到水管理、离子聚集、光生载流子复合和表面态密度影响。

Rct变小可对应界面反应加快、面积增大或膜层变薄；Rct变大可对应钝化膜增厚、位点覆盖、接触衰退或扩散尾混入。比较Rct数值时，至少要固定偏压电位、温度、电解液、频率范围、扰动幅值、电极面积和拟合电路。解释应停在具体界面组成、半圆频率区间、面积口径和反应状态。

读文献时，还要留意Rct来自开路态、充放电中间态，还是反应恒电位态。相同材料在酸、碱、中性盐溶液中会拥有不同双电层结构，半圆宽度随离子吸附和溶剂化壳层改变。若文献里给出多电位EIS，随电位移动的那条弧更接近工作界面动力学。

#电荷转移电阻 #Rct #EIS #Nyquist图 #等效电路 #电化学阻抗 #电极界面 #电催化 #锂离子电池 #科研
