国产自主首款SubD细分曲面设计软件

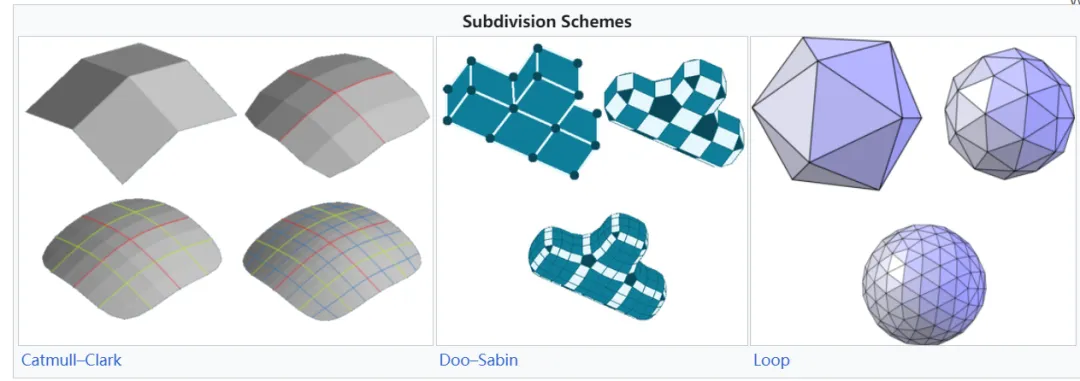

1978年：细分曲面概念诞生，Catmull-Clark与Doo-Sabin两大基础方案分别被提出。
1995年：Ulrich Reif 解决了细分曲面在奇异点邻域的数学行为难题。
1996年：Kobbelt 提出插值型细分方案，同年Zorin等人改进蝴蝶方案以应对不规则网格。
1998年：Jos Stam 实现Catmull-Clark曲面在任意参数值下的精确求值，为该技术的实际工程应用扫清了重要障碍。
Subdivision Surface（简称 Subd）是 3D 建模中一项举足轻重的技术，它既能在不牺牲几何精度的前提下塑造复杂形态，又能让设计师对模型拥有更直观、更轻松的控制力。

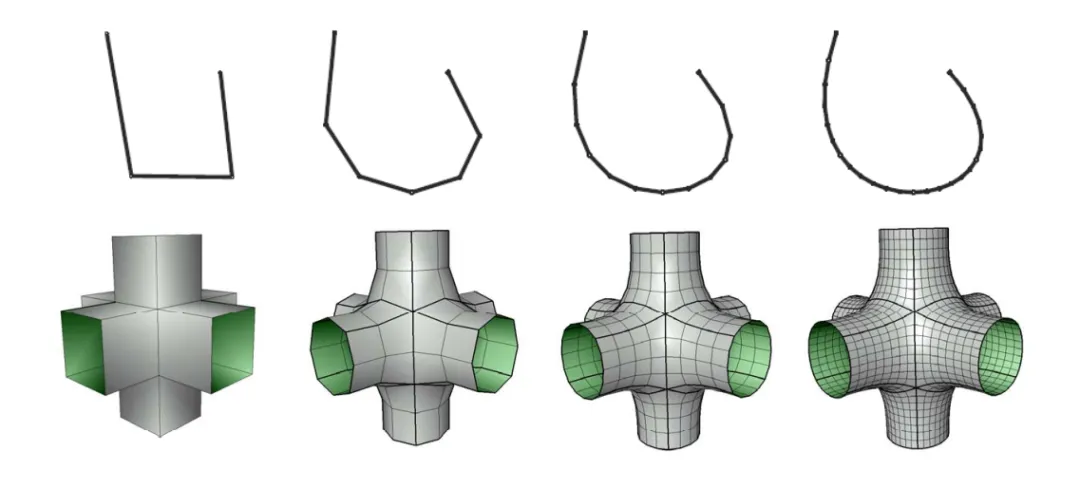

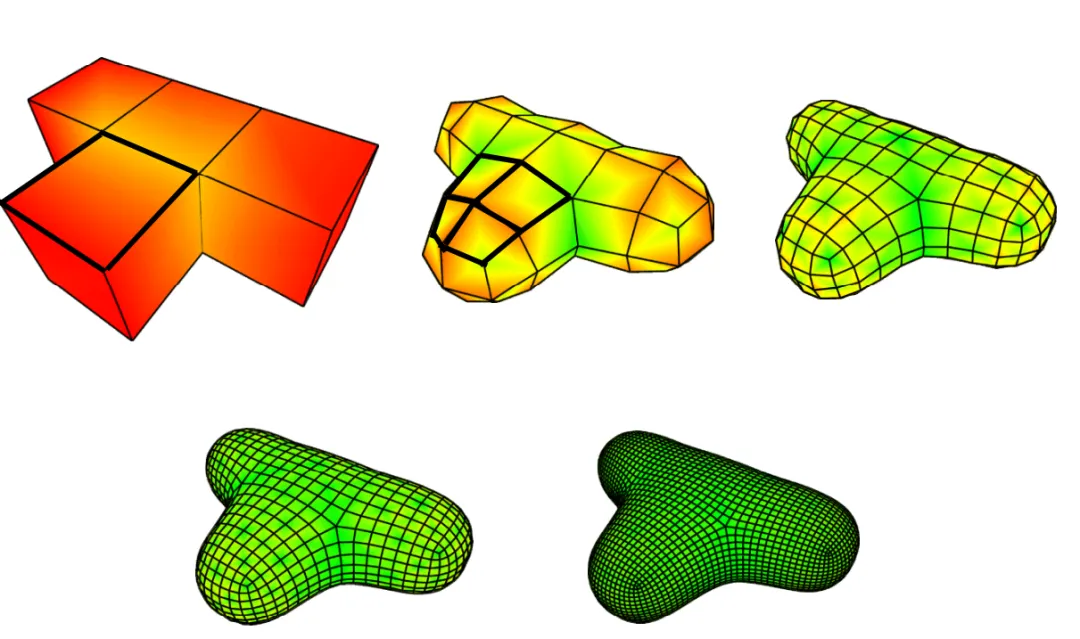

细分曲面（subdivision surfaces）是多边形模型，它们根据基础网格（base mesh）迭代构建，每次迭代都更接近所建模曲面的形状。因此，细分曲面的两个组成部分是基础网格及其平滑算法。

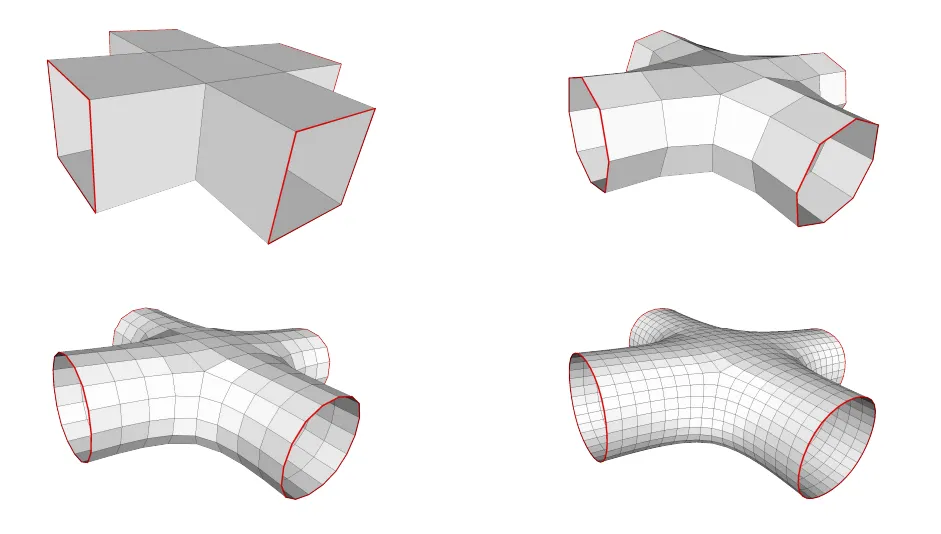

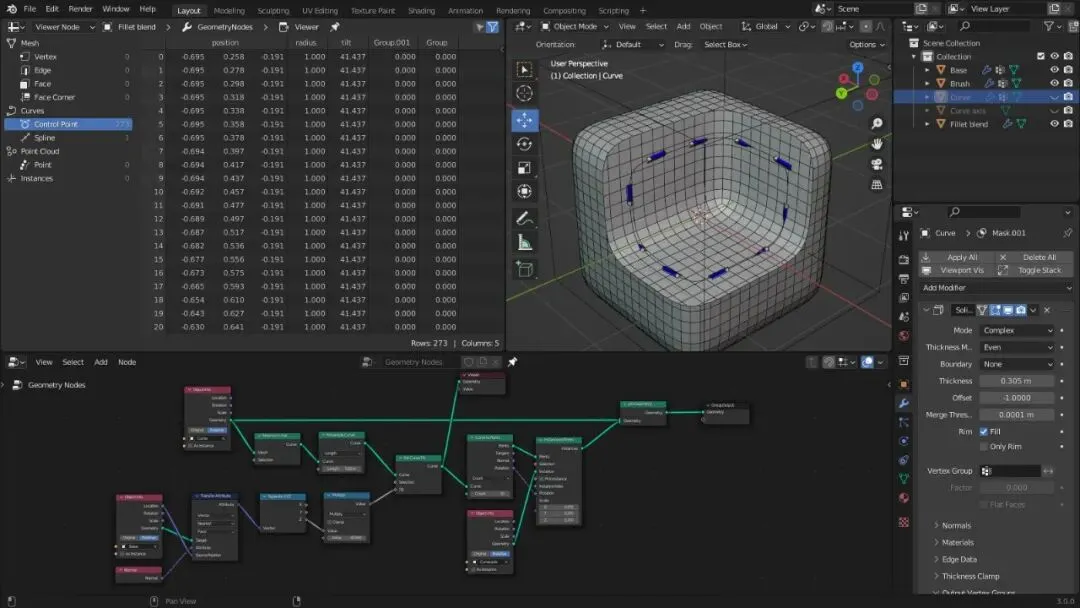

Subd 的本质，是将一个基础的多边形网格作为起点，通过不断加密四边形面并反复调整拓扑结构，使其逐级趋近于一张光滑的连续曲面。而在这套框架之上，参数化细分曲面则进一步赋予设计师更高的主导权——你不仅能够灵活调控曲面的整体走向，还可以在边界或特征线上施加差异化约束，从而更精准地贴合设计意图，获得理想的拟合效果。这种“由粗到细、可调可控”的建模流程，正是 Subd 在现代数字创作中备受青睐的原因所在。
NURBS（非均匀有理B样条）建模，本质上是基于数学表达式构建的曲面建模方法。它能够像多边形网格一样细分曲面，但生成的是精确的NURBS曲面，可直接用于下游工程部门的设计校核。凭借较少的控制点，NURBS就能塑造出光滑有机的形态，同时也擅长描述圆、方形等规则几何体，在复杂曲面造型上亦有出色表现——只是曲面的分面和衔接需要相当技巧，难度较高。
然而，NURBS的优势在于精确，却在修改效率和灵活性上略显不足，即便是一辆整车的外形，也常需大量人力协同完成。相比之下，Subd（细分）建模则提供了另一种思路：它同样支持任意拓扑构建曲面，无需过多顾虑连续性约束，也能用少量控制点生成平滑有机的形态。但与NURBS不同的是，细分建模的最终输出并非直接为NURBS曲面，而是通过迭代细分逼近光滑表面；若需用于工程校核，通常还需转换为NURBS或与下游流程对接。两者各有所长——NURBS以精准见长，适合刚性、可制造的曲面定义；细分建模则以灵活高效取胜，更适合快速迭代和概念探索。实际工作中，二者往往互补使用，而非彼此替代。
为什么NURBS曲线和曲面在CAD发展中扮演了如此重要的角色？首先是因为它们提供了一种通用数学形式，既能表示解析几何对象，也能表示自由形状曲线和曲面。通过操作NURBS控制点和权重，可以灵活设计多种几何形状。NURBS计算足够快，并且数值稳定。NURBS曲线和曲面具有清晰的几何解释，这对具备良好几何知识的设计师尤其有用。NURBS拥有丰富的工具集（插入/删除/修改节点、升阶、分裂），可用于创建和分析这些对象。NURBS对缩放、旋转、平移、裁剪、构建平行线和透视投影等操作具有不变性 。
同时，以NURBS表示曲线和曲面也有一些缺点。首先，内存消耗增加：例如，将圆表示为NURBS曲线需要给定七个控制点和十个节点，需要存储38个浮点数，而不是七个（圆心、法线、半径）。权重使用不当可能导致非常糟糕的参数化，使后续基于NURBS的构造无法进行。某些算法（例如求两个曲面交线）用传统表示形式效果更好。最后，一些基础算法（例如逆映射）在NURBS情况下数值不稳定。
尽管有这些缺点，NURBS仍在CAD中广泛应用——毕竟还没有想出更好的东西。
随着中国新能源汽车的快速崛起，汽车造型设计对曲面质量、空气动力学及可制造性提出了极高要求。长期以来，国产CAD在曲面造型能力上与国际顶尖水平存在差距，车企不得不依赖国外软件，且面临多软件切换、数据断层、效率低下等痛点。
CrownStyling——填补国产工业造型设计软件空白,CrownStyling细分曲面建模技术（Subdivision），是一种基于多边形建模理论，自由创建NURBS曲面的建模方法，它保留NURBS曲面精确的优势的同时使曲面易于编辑、修改和调整，尤其适合造型前期方案探讨时需要不断修改的情况。

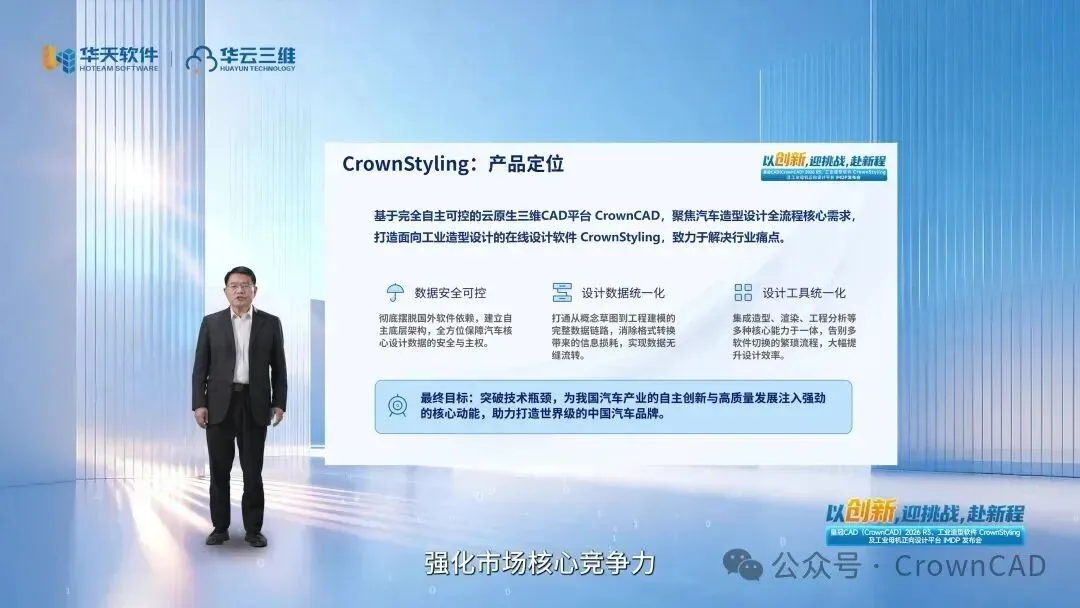

为此，华天软件基于皇冠CAD平台，聚焦汽车造型设计全流程，正式推出工业造型设计在线软件CrownStyling。该软件深度整合了高质量自由曲线曲面造型、NURBS参数化建模、SubD细分建模、扫描数据逆向建模、曲面专业质量评估以及物理级渲染与动画制作等核心能力，同时融合云原生架构下的云计算、云协同、云存储与AI辅助设计技术。

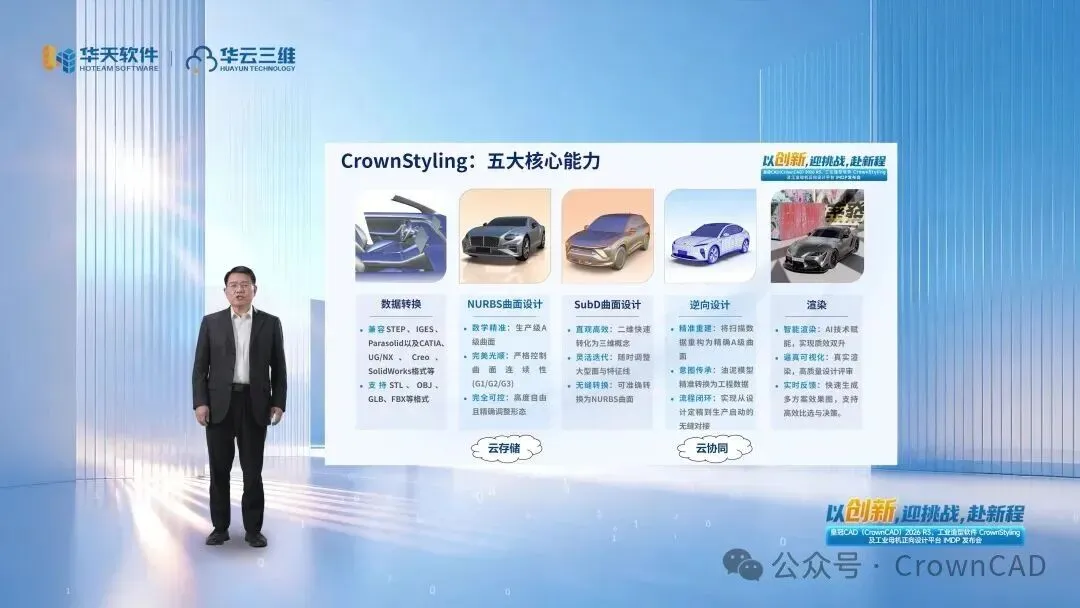

CrownStyling具备五大核心专业能力：
数据转换：全面适配主机厂上下游数据交互标准，消除精度损耗与数据断层。
NURBS曲面设计：实现G0-G3全等级几何连续控制，满足从CAS面到A级曲面的全流程开发。

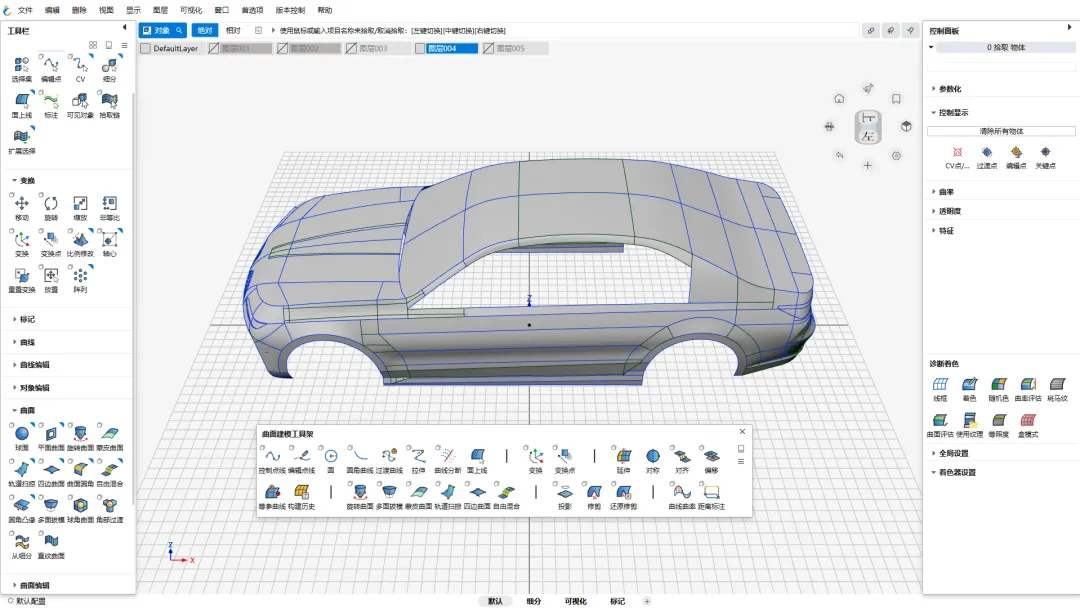

SubD细分曲面设计：快速完成整车外形方案迭代，并可将细分模型高精度转化为NURBS曲面，打通概念创意到工程落地的数据链路。
逆向设计：支持海量扫描点云处理，实现油泥模型到合规A级曲面的高效重构。

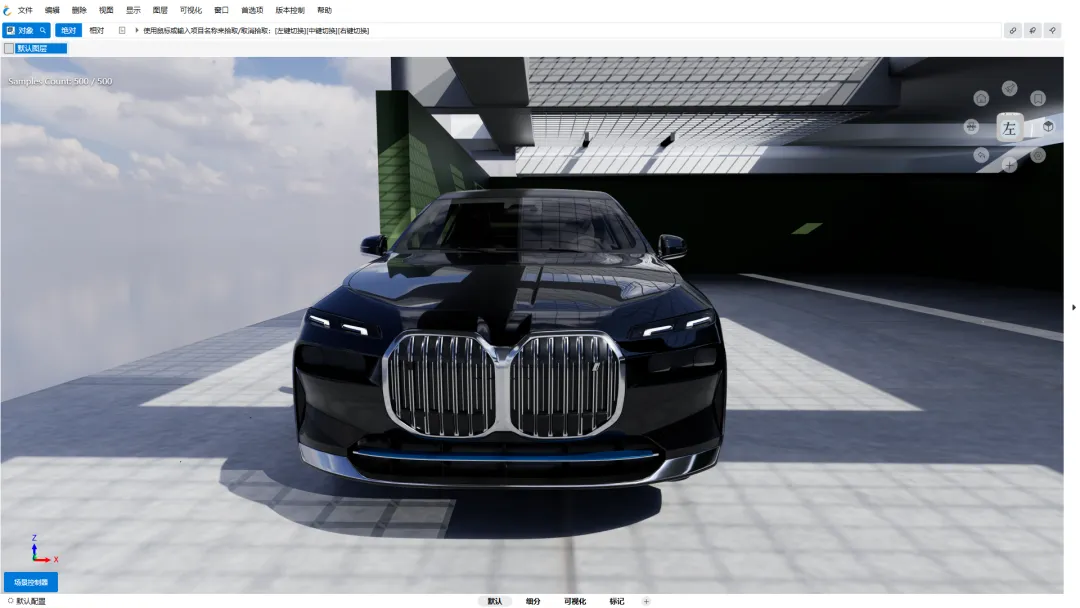

渲染：集成物理级渲染引擎与AI技术，支持关键帧动画，实现从造型设计到可视化输出的一站式交付。
