北京理工大学机械与车辆学院工业工程
《软件工程》结课大作业之
——软件概要设计说明书
姓名：刘扬
学号1120110879
专业：工业工程
小组成员：刘扬、
曲炳东、
汪佳文
1北京理工大学机械与车辆学院工业工程

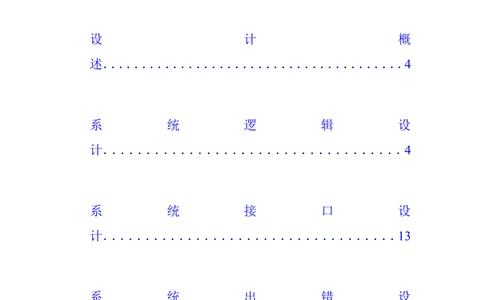

目 录：
引
言͘．(cid:1) ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．
．．．．3
设 计 概
述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4
系 统 逻 辑 设
计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4
系 统 接 口 设
计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13
系 统 出 错 设
计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13
技 术 设
计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．
2北京理工大学机械与车辆学院工业工程
14
数 据 库 设
计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14

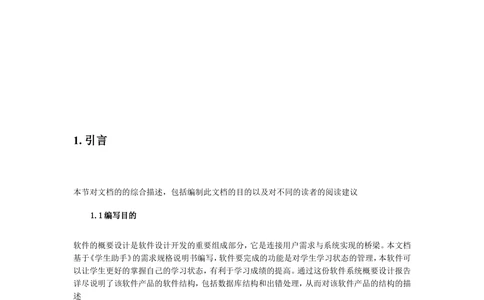

1. 引言͘
本节对文档的的综合描述，包括编制此文档的目的以及对不同的读者的阅读建议
1.1编写目的
软件的概要设计是软件设计开发的重要组成部分，它是连接用户需求与系统实现的桥梁。本文档
基于《学生助手》的需求规格说明书编写，软件要完成的功能是对学生学习状态的管理，本软件可
以让学生更好的掌握自己的学习状态，有利于学习成绩的提高。通过这份软件系统概要设计报告
详尽说明了该软件产品的软件结构，包括数据库结构和出错处理，从而对该软件产品的结构的描
述
1.2预期读者和阅读建议
本文档可能的读者及阅读建议：
● 用户：重点阅读逻辑设计之3.1.2节；
● 开发人员：应全篇认真阅读；
● 项目经理：重点阅读设计概述；
● 测试人员：应全篇认证阅读
● 文档编写人员：重点阅读设计概述。
3北京理工大学机械与车辆学院工业工程
1.3参考资料
[1]段晓峰；《软件工程》设计任务书；工业工程专业2011级；
[2]汪佳文；《学生助手需求规格说明书》；
[3]杨熙贤、张文胜；《Android基础与应用开发教程》；大连理工大学出版社；2013年1月第一版；

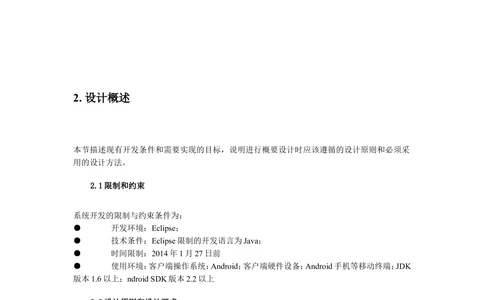

2. 设计概述
本节描述现有开发条件和需要实现的目标，说明进行概要设计时应该遵循的设计原则和必须采
用的设计方法。
2.1限制和约束
系统开发的限制与约束条件为：
● 开发环境：Eclipse；
● 技术条件：Eclipse限制的开发语言͘为Java；
● 时间限制：2014年1月27日前
● 使用环境：客户端操作系统：Android；客户端硬件设备：Android手机等移动终端；JDK
版本1.6以上；ndroid SDK版本2.2以上
2.2设计原则和设计要求
软件系统进行概要设计的原则有：
● 命名规则：系统模块、变量等命名按照功能的英文名命名，并且采用下划线命名法；
● 模块独立性原则：同过共同的服务器端数据库数据耦合；
● 数据库设计规则：根据E-R图设计，表间主、外键链接，不能出现数据冗余；
● 必须的安全措施：用户名、密码、以及传送数据包进行必要的加密，采用对称的加密算
法；
● 安全性和保密原则：数据库备份到不同服务器，数据库系统包括安全防护、安全检测与
安全恢复机制；
4北京理工大学机械与车辆学院工业工程
● 系统灵活性要求：需求发生变话时，采用增减模块的方式具有一定的灵活性；
● 系统易操作性要求：系统输入尽可能采用“选择”而非直接输入；
● 系统可维护性要求：应维护简单；
3. 系统逻辑设计
3.1系统组织设计
系统组织表：
子系统编号 英文名称 中文名称 业务职能 安装地点 备注
1 Service 服务器 数据的储存、 服务器端
处理
2 Student 学生客户端 学生用户端的 学生用户移动
数据的查询 终端
3 Administer 管理端 完成管理员对 教务处终端
系统的维护、
发布教务处通
知
4 Teacher 教师客户端 教师用户数据 教师用户移动
的输入查询 终端
3.2系统结构设计
本节将对系统特性作较为详细的描述，并给出系统特性结构图。
3.1.1 系统特性表
表1：
子系统编号：1
子系统英文名称：Service
子系统中文名称：服务器
特性编号 系统特征 系统特征 操作功能 调用对象 被调用 备注
英文名称 中文名称 对象
Service_1 Store 储存 数据的储存 Service_2
Service_2 Deal 处理 数 据 的 加 User_1 Service_1
密、解密、 User_2
调用、处理 User_3
User_4
5北京理工大学机械与车辆学院工业工程
User_5
说明：
表2：
子系统编号：2
子系统英文名称：Student
子系统中文名称：学生客户端
特性编号 系统特征 系统特征 操作功能 调用对象 被调用 备注
英文名称 中文名称 对象
User_1 Login 登陆 用户登陆 Service_2
与用户身
份判定、用
户信息提
取
User_2 Jwc 教务处 查看教务 Service_2
处通知
User_3 Course 课程 查看课表 Service_2
User_4 Exam 考试 查看考试、 Service_2
考前复习
提醒
User_5 Homework 作业 查看作业、 Service_2
作业截止
日期提醒
User_6 Remember 备忘 查看备忘、 备忘数据
修改、插入 储存在本
备忘 地
User_7 King_of_study 学霸 设置学习 数据储存
时间段，在 在本地
设定时间
段内手机
应用不能
启用
说明：与服务器子系统关联、服务器端的数据共享
表3：
子系统编号：3
子系统英文名称：Administer
子系统中文名称：管理端
特性编号 系统特征 系统特征 操作功能 调用对象 被调用 备注
英文名称 中文名称 对象
Administer_1 User_Of_Student 学生用户 管理学生 Service_2
用户信息
Administer_2 User_Of_Teacher 教师用户 管理教师 Service_2
用户信息
Administer_3 login 登陆 用 户 登 Service_2
录、用户
身 份 判
断、用户
6北京理工大学机械与车辆学院工业工程
信息提取
Administer_4 Jwc 教务处 教务处通 Service_2
知录入
说明：与服务器子系统关联、服务器端的数据共享
表4：
子系统编号：4
子系统英文名称：Teacher
子系统中文名称：教师客户端
特性编号 系统特征 系统特征 操作功能 调用对象 被调用 备注
英文名称 中文名称 对象
Teacher_1 Login 登陆 用户登录、 Service_2
用户身份判
断、用户信
息提取
Teacher_2 Jwc 教务处 查看教务处 Service_2
通知
Teacher_3 Course 课程 查看课程 Service_2
Teacher_4 Exam 考试 查看考试 Service_2
Teacher_5 Homework 作业 查看、布置 Service_2
作业
Teacher_6 Remember 备忘 查看备忘、 备忘信息储
修改备忘 存在本地
说明：与服务器子系统关联、服务器端的数据共享
7北京理工大学机械与车辆学院工业工程
3.1.2 系统特性结构图
登陆
教务处
课程
考试
学生客户端
作业
备忘
服务端
学霸
登陆
数据库 处理数
据 管理员端 学生用户信息
教师用户信息
教务处通知录入
登陆
教务处
教师客户端
课程
考试
作业
备忘
8北京理工大学机械与车辆学院工业工程
3.1.3系统特性详细描述
登陆：
学生客户
子系统名 端、管理 系统
名 称 登陆 标识 Login 学生助手
称 端、教师 名称
客户端
接 口 输入 用户名、密码
说 明 输出
功 能
登陆客户端判断用户身份，提取用户信息
说 明
运行环
运行于android客户端
境说明
调用关 调用模块
系说明 被调用模块 Service_2
教务处：
学生客户
子系统名 系统
名 称 教务处 标识 Jwc 端、教师 学生助手
称 名称
客户端
接 口 输入 选择“教务处”
说 明 输出 教务处通知
功 能
学生用户查看教务处通知
说 明
运行环
运行于android客户端
境说明
调用关 调用模块
系说明 被调用模块 Service_2
子系统名 系统
名 称 教务处 标识 Jwc 管理端 学生助手
称 名称
接 口 输入 选择“教务处”、输入教务处通知
说 明 输出
功 能
管理员录入教务处通知
说 明
运行环
运行于android客户端
境说明
调用关 调用模块
系说明 被调用模块 Service_2
课程：
学生客户
子系统名 系统
名 称 课程 标识 Course 端、教师 学生助手
称 名称
客户端
接 口 输入 选择“课程”
说 明 输出 查看用户课程信息、提醒课程
9北京理工大学机械与车辆学院工业工程
功 能
学生用户查看课程信息
说 明
运行环
运行于android客户端
境说明
调用关 调用模块
系说明 被调用模块 Service_2
考试：
子系统名 学生客户 系统
名 称 考试 标识 Exam 学生助手
称 端 名称
接 口 输入 选择“考试”
说 明 输出 查看考试信息、提前一周提醒考试
功 能
学生用户查看考试信息
说 明
运行环
运行于android客户端
境说明
调用关 调用模块
系说明 被调用模块 Service_2
子系统名 教师客户 系统
名 称 考试 标识 Exam 学生助手
称 端 名称
接 口 输入 选择“考试”
说 明 输出 查看考试信息
功 能
教师用户查看考试信息
说 明
运行环
运行于android客户端
境说明
调用关 调用模块
系说明 被调用模块 Service_2
作业：
Homewor 子系统名 学生客户 系统
名 称 作业 标识 学生助手
k 称 端 名称
接 口 输入 选择“作业”
说 明 输出 查看作业信息、截止日前一天提醒作业
功 能
学生用户查看作业信息
说 明
运行环
运行于android客户端
境说明
调用关 调用模块
系说明 被调用模块 Service_2
Homewor 子系统名 教师客户 系统
名 称 作业 标识 学生助手
k 称 端 名称
接 口 输入 选择“作业”、输入作业信息
10北京理工大学机械与车辆学院工业工程
说 明 输出 查看已经布置的作业
功 能
教师用户查看作业信息
说 明
运行环
运行于android客户端
境说明
调用关 调用模块
系说明 被调用模块 Service_2
备忘：
学生客户
Remembe 子系统名 系统
名 称 备忘 标识 端、教师 学生助手
r 称 名称
客户端
接 口 输入 选择“备忘”、选择日期、输入内容
说 明 输出 提醒备忘信息、查看备忘记录
功 能
用户备忘录
说 明
运行环
运行于android客户端
境说明
调用关 调用模块
系说明 被调用模块 Service_2
学霸：
King_Of_ 子系统名 学生客户 系统
名 称 学霸 标识 学生助手
Study 称 端 名称
接 口 输入 选择“学霸模式”、选择学习时间段
说 明 输出 手机所有应用不能启用
功 能
学生自律功能
说 明
运行环
运行于android客户端
境说明
调用关 调用模块
系说明 被调用模块
学生用户信息：
User_Of_ 子系统名 管理员客 系统
名 称 学生用户信息 标识 学生助手
Student 称 户端 名称
接 口 输入 选择“学生用户信息”、录入学生课表、考试等信息
说 明 输出 查询学生用户信息、更改学生用户信息
功 能
管理用户录入学生信息
说 明
运行环
运行于android客户端
境说明
调用关 调用模块
系说明 被调用模块 Service_2
11北京理工大学机械与车辆学院工业工程
教师用户信息：
User_Of_ 子系统名 管理员客 系统
名 称 教师用户信息 标识 学生助手
Teacher 称 户端 名称
接 口 输入 选择“教师用户信息”、录入教师课表、考试等信息
说 明 输出 查询教师用户信息、更改教师用户信息
功 能
管理用户录入教师信息
说 明
运行环
运行于android客户端
境说明
调用关 调用模块
系说明 被调用模块 Service_2
4. 系统接口设计
4.1用户界面设计规则
参照Winphone界面设计符合用户使用的大方、美观的界面。
4.2内部接口设计
系统采用同一个数据库共享实现功能，数据库内部不需要借口，各子系统之间按照需要提取
数据库数据。
4.3外部接口设计
与硬件之间的接口：无；
与软件之间的接口：与现有的教务管理系统之间的接口。
5. 系统出错处理设计
本节描述系统发生外界及内在错误时，所提供的错误信息及处理方法，它包括系统出错处理表及
维护处理过程表。系统一旦出错应按下示的表记录。
系统出错处理表：
子系统编号：
子系统英文名称：
子系统中文名称：
错误编号 错误名称 错误原因 错误信息 处理方式 备注
12北京理工大学机械与车辆学院工业工程
说明：
维护处理过程表
子系统编号：
子系统英文名称：
子系统中文名称：
错误编号 处理过程 处理过程 处理功能 入口参数 出口参数 备注
英文名称 中文名称
说明：
6. 技术设计
技术设计主要是对一些不常用的系统问题解决方法的记录，本系统采用通用的解法，这里不
再冗述。
7. 数据库设计
课程
数据库设计E-R图：
课程编号 上 课 时
名称 上课地
间
点
课程编号
M
学号 学生
教师编号
N
教师编号 邮箱
姓名 地址
13
教师北京理工大学机械与车辆学院工业工程
